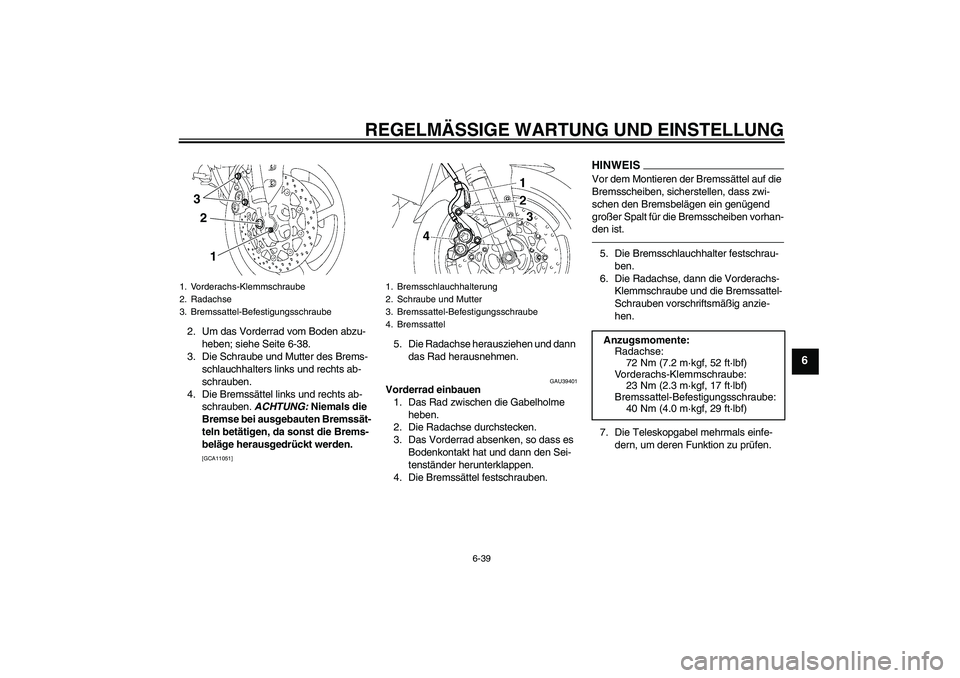

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-39
6
2. Um das Vorderrad vom Boden abzu-
heben; siehe Seite 6-38.
3. Die Schraube und Mutter des Brems-
schlauchhalters links und rechts ab-
schrauben.
4. Die Bremssättel links und rechts ab-
schrauben. ACHTUNG: Niemals die
Bremse bei ausgebauten Bremssät-
teln betätigen, da sonst die Brems-
beläge herausgedrückt werden.

[GCA11051]
5. Die Radachse herausziehen und dann
das Rad herausnehmen.
GAU39401
Vorderrad einbauen
1. Das Rad zwischen die Gabelholme
heben.
2. Die Radachse durchstecken.
3. Das Vorderrad absenken, so dass es
Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
4. Die Bremssättel festschrauben.
HINWEISVor dem Montieren der Bremssättel auf die
Bremsscheiben, sicherstellen, dass zwi-
schen den Bremsbelägen ein genügend
großer Spalt für die Bremsscheiben vorhan-
den ist.5. Die Bremsschlauchhalter festschrau-
ben.
6. Die Radachse, dann die Vorderachs-
Klemmschraube und die Bremssattel-
Schrauben vorschriftsmäßig anzie-
hen.
7. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
1. Vorderachs-Klemmschraube
2. Radachse
3. Bremssattel-Befestigungsschraube
3
2
1
1. Bremsschlauchhalterung
2. Schraube und Mutter
3. Bremssattel-Befestigungsschraube
4. Bremssattel
Anzugsmomente:
Radachse:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Vorderachs-Klemmschraube:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Bremssattel-Befestigungsschraube:
40 Nm (4.0 m·kgf, 29 ft·lbf)
U2D1G4G0.book Page 39 Monday, July 6, 2009 8:21 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-40
6
GAU44800
Hinterrad (FZ1-N)
WARNUNG
GWA14840
ABS-Modellenräder müssen von einem
Yamaha-Händler entfernt und montiert
werden.
GAU25313
Hinterrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Die Achsmutter lösen.2. Das Hinterrad entsprechend dem Ver-
fahren auf Seite 6-38 anheben.
3. Die Achsmutter abschrauben.
4. Die Kontermuttern auf beiden Seiten
der Schwinge lockern.
5. Die Kettenspanner-Einstellschrauben
ganz in Richtung (a) drehen und das
Rad nach vorne drücken.
6. Die Antriebskette vom Kettenrad ab-
nehmen.
HINWEIS

Falls es schwierig ist die Antriebskette
abzunehmen, zuerst die Radachse
herausnehmen und dann das Rad ge-
nügend anheben, um die Antriebsket-
te vom Kettenrad entfernen zu kön-
nen.


Die Antriebskette kann nicht zerlegt
werden.
7. Die Bremssattelhalterung festhalten
und dabei die Radachse herauszie-
hen; anschließend das Rad heraus-
nehmen. ACHTUNG: Niemals die
Bremse betätigen wenn das Rad zu-
sammen mit der Bremsscheibe
ausgebaut wurde, da sonst die
Bremsbeläge herausgedrückt wer-
den.
[GCA11071]
GAU39412
Hinterrad einbauen
1. Rad und Bremssattelhalterung ein-
bauen, indem die Radachse von links
eingesetzt wird.
1. Achsmutter
2. Bremssattelhalterung
3. Bremssattel
321
1. Einstellschraube des Antriebskettendurch-
hangs
2. Kontermutter
(a)
1
2
1. Radachse
U2D1G4G0.book Page 40 Monday, July 6, 2009 8:21 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-41
6
HINWEIS

Die Nase an der Schwinge muss in die
Nut in der Bremssattelhalterung ein-
greifen.


Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-
gen genügend Platz vorhanden ist.
2. Die Antriebskette auf das Kettenrad
einbauen.
3. Die Achsmutter montieren.
4. Das Hinterrad absenken, so dass es
Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
5. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 6-24.)
6. Die Achsmutter vorschriftsmäßig fest-
ziehen.
GAU25871
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-
1. Aufnahmenut
2. Arretierung
Anzugsmoment:
Achsmutter:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U2D1G4G0.book Page 41 Monday, July 6, 2009 8:21 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-42
6

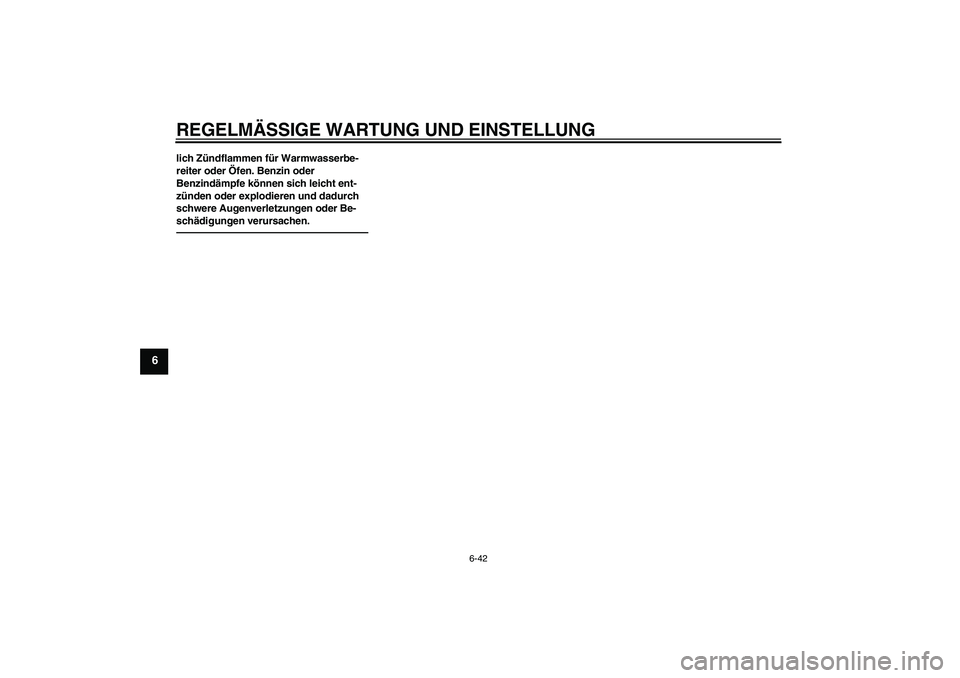

lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.U2D1G4G0.book Page 42 Monday, July 6, 2009 8:21 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-43
6
GAU42501
Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
E-Starter betätigen.
U2D1G4G0.book Page 43 Monday, July 6, 2009 8:21 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-44
6

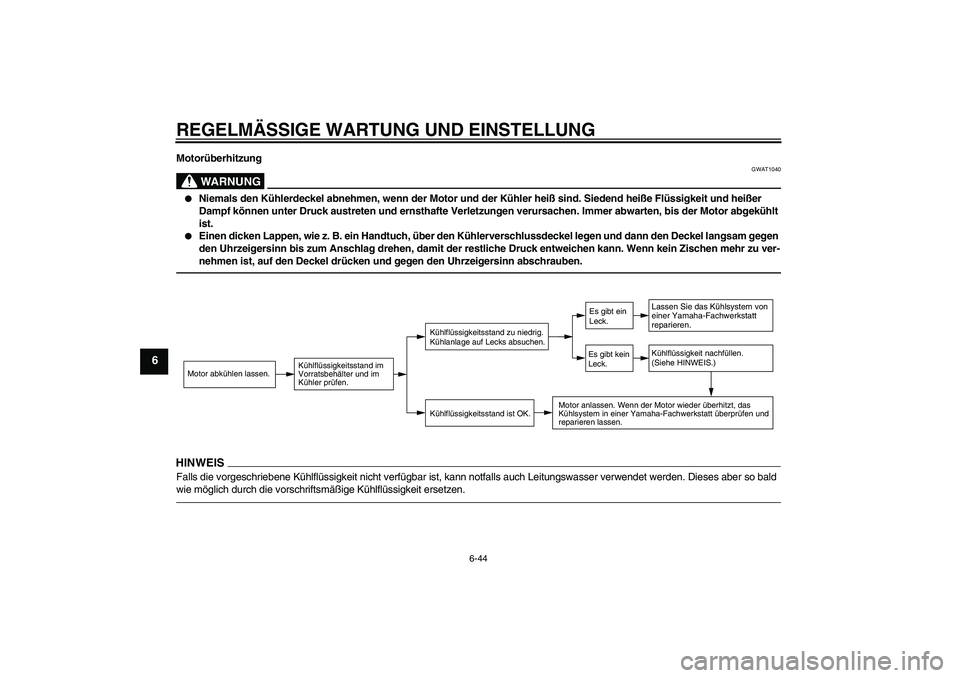

Motorüberhitzung
WARNUNG
GWAT1040


Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor abgekühlt
ist.


Einen dicken Lappen, wie z. B. ein Handtuch, über den Kühlerverschlussdeckel legen und dann den Deckel langsam gegen
den Uhrzeigersinn bis zum Anschlag drehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu ver-
nehmen ist, auf den Deckel drücken und gegen den Uhrzeigersinn abschrauben.
HINWEISFalls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald
wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Motor abkühlen lassen.
Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK. Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
U2D1G4G0.book Page 44 Monday, July 6, 2009 8:21 PM

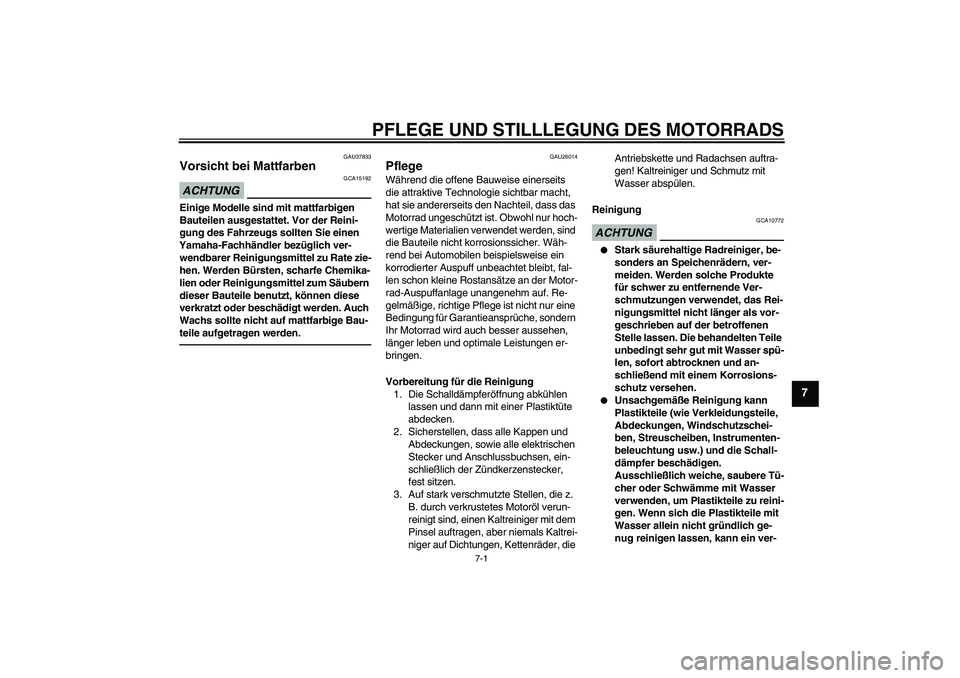

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-1
7
GAU37833
Vorsicht bei Mattfarben ACHTUNG
GCA15192
Einige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachhändler bezüglich ver-
wendbarer Reinigungsmittel zu Rate zie-
hen. Werden Bürsten, scharfe Chemika-
lien oder Reinigungsmittel zum Säubern
dieser Bauteile benutzt, können diese
verkratzt oder beschädigt werden. Auch
Wachs sollte nicht auf mattfarbige Bau-
teile aufgetragen werden.
GAU26014
Pflege Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungeschützt ist. Obwohl nur hoch-
wertige Materialien verwendet werden, sind
die Bauteile nicht korrosionssicher. Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt, fal-
len schon kleine Rostansätze an der Motor-
rad-Auspuffanlage unangenehm auf. Re-
gelmäßige, richtige Pflege ist nicht nur eine
Bedingung für Garantieansprüche, sondern
Ihr Motorrad wird auch besser aussehen,
länger leben und optimale Leistungen er-
bringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich der Zündkerzenstecker,
fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-
niger auf Dichtungen, Kettenräder, die Antriebskette und Radachsen auftra-
gen! Kaltreiniger und Schmutz mit
Wasser abspülen.
Reinigung
ACHTUNG
GCA10772


Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als vor-
geschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem Korrosions-
schutz versehen.


Unsachgemäße Reinigung kann
Plastikteile (wie Verkleidungsteile,
Abdeckungen, Windschutzschei-
ben, Streuscheiben, Instrumenten-
beleuchtung usw.) und die Schall-
dämpfer beschädigen.
Ausschließlich weiche, saubere Tü-
cher oder Schwämme mit Wasser
verwenden, um Plastikteile zu reini-
gen. Wenn sich die Plastikteile mit
Wasser allein nicht gründlich ge-
nug reinigen lassen, kann ein ver-
U2D1G4G0.book Page 1 Monday, July 6, 2009 8:21 PM

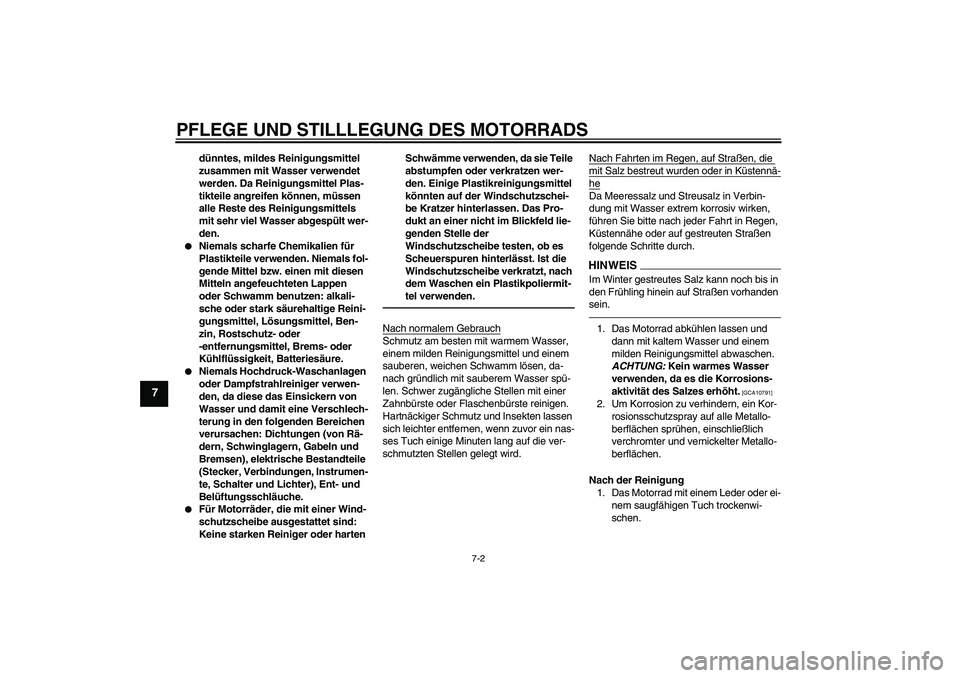

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-2
7
dünntes, mildes Reinigungsmittel
zusammen mit Wasser verwendet
werden. Da Reinigungsmittel Plas-
tikteile angreifen können, müssen
alle Reste des Reinigungsmittels
mit sehr viel Wasser abgespült wer-
den.


Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen
oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel, Ben-
zin, Rostschutz- oder
-entfernungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.


Niemals Hochdruck-Waschanlagen
oder Dampfstrahlreiniger verwen-
den, da diese das Einsickern von
Wasser und damit eine Verschlech-
terung in den folgenden Bereichen
verursachen: Dichtungen (von Rä-
dern, Schwinglagern, Gabeln und
Bremsen), elektrische Bestandteile
(Stecker, Verbindungen, Instrumen-
te, Schalter und Lichter), Ent- und
Belüftungsschläuche.


Für Motorräder, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld lie-
genden Stelle der
Windschutzscheibe testen, ob es
Scheuerspuren hinterlässt. Ist die
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-
tel verwenden.
Nach normalem GebrauchSchmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.Nach Fahrten im Regen, auf Straßen, die
mit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.HINWEI
S
Im Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden
sein.1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG: Kein warmes Wasser
verwenden, da es die Korrosions-
aktivität des Salzes erhöht.
[GCA10791]
2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metallo-
berflächen sprühen, einschließlich
verchromter und vernickelter Metallo-
berflächen.
Nach der Reinigung
1. Das Motorrad mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
U2D1G4G0.book Page 2 Monday, July 6, 2009 8:21 PM
