REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.ACHTUNG
GCA16520
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.
Wenn Ihnen kein Konstantspannungs-
Batterieladegerät zur Verfügung steht,
lassen Sie die Batterie in einer Yamaha-
Fachwerkstatt aufladen.Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16302]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG
GCA16530
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie dauer-
haft beschädigen.
GAU43132
Sicherungen wechseln Die Hauptsicherung, die Sicherung für das
Kraftstoffeinspritzsystem und die Siche-
rungskästen, die die Sicherungen für die
einzelnen Stromkreise enthalten, befinden
sich unter dem Fahrersitz. (Siehe Seite
3-19.)
FZ1-N1. Hauptsicherung
2. Sicherungskasten
3. Sicherung des Kraftstoffeinspritz-Systems
4. Ersatzsicherung für das Kraftstoff-Einspritz-
system
U2D1G4G0.book Page 31 Monday, July 6, 2009 8:21 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
6

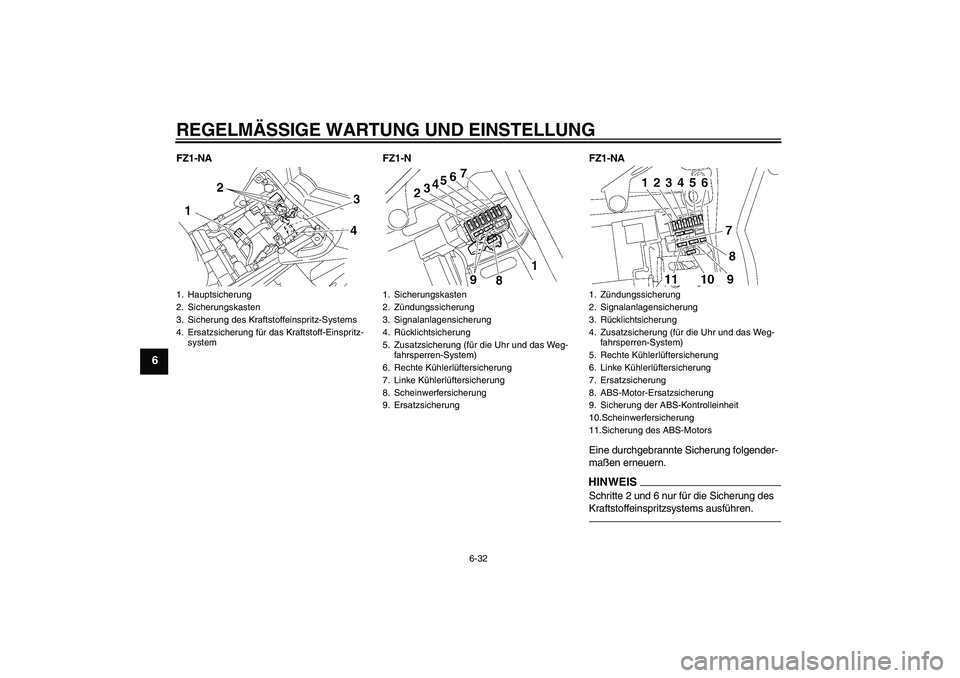

FZ1-NA FZ1-N FZ1-NA
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
HINWEISSchritte 2 und 6 nur für die Sicherung des
Kraftstoffeinspritzsystems ausführen.
1. Hauptsicherung
2. Sicherungskasten
3. Sicherung des Kraftstoffeinspritz-Systems
4. Ersatzsicherung für das Kraftstoff-Einspritz-
system
1. Sicherungskasten
2. Zündungssicherung
3. Signalanlagensicherung
4. Rücklichtsicherung
5. Zusatzsicherung (für die Uhr und das Weg-
fahrsperren-System)
6. Rechte Kühlerlüftersicherung
7. Linke Kühlerlüftersicherung
8. Scheinwerfersicherung
9. Ersatzsicherung
1. Zündungssicherung
2. Signalanlagensicherung
3. Rücklichtsicherung
4. Zusatzsicherung (für die Uhr und das Weg-
fahrsperren-System)
5. Rechte Kühlerlüftersicherung
6. Linke Kühlerlüftersicherung
7. Ersatzsicherung
8. ABS-Motor-Ersatzsicherung
9. Sicherung der ABS-Kontrolleinheit
10.Scheinwerfersicherung
11.Sicherung des ABS-Motors
U2D1G4G0.book Page 32 Monday, July 6, 2009 8:21 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-33
6
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Batterie-Haltegummi aushängen und
dann die Batterie-Abdeckung abneh-
men.
3. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15131]
4. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.
5. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.

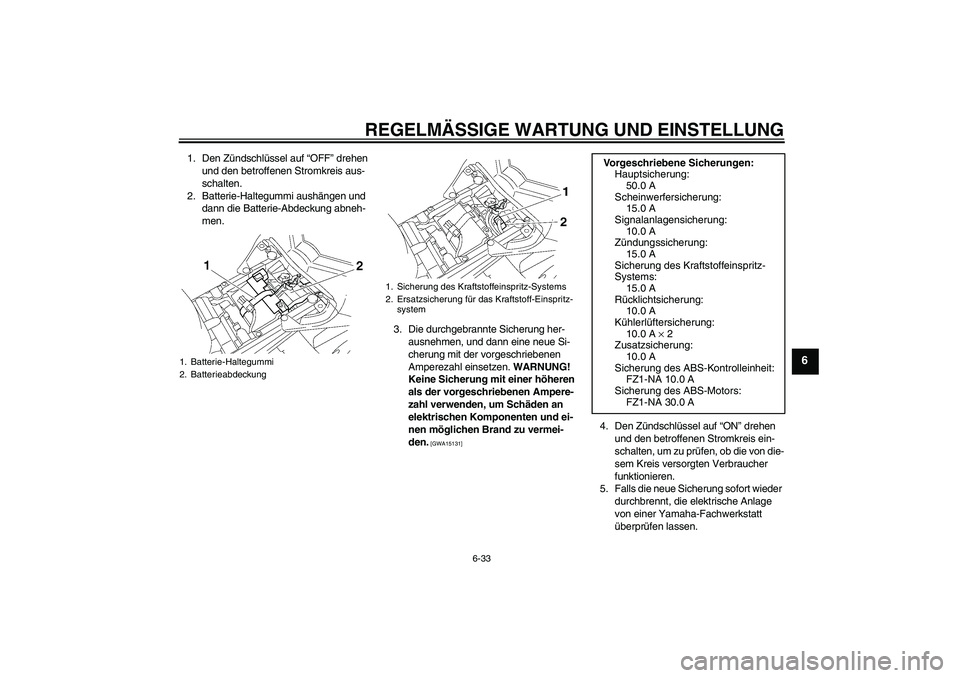

1. Batterie-Haltegummi
2. Batterieabdeckung
1. Sicherung des Kraftstoffeinspritz-Systems
2. Ersatzsicherung für das Kraftstoff-Einspritz-
system
Vorgeschriebene Sicherungen:
Hauptsicherung:
50.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
15.0 A
Sicherung des Kraftstoffeinspritz-
Systems:
15.0 A
Rücklichtsicherung:
10.0 A
Kühlerlüftersicherung:
10.0 A × 2
Zusatzsicherung:
10.0 A
Sicherung des ABS-Kontrolleinheit:
FZ1-NA 10.0 A
Sicherung des ABS-Motors:
FZ1-NA 30.0 A
U2D1G4G0.book Page 33 Monday, July 6, 2009 8:21 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-34
6
6. Batterie-Abdeckung einsetzen und
Batterie-Haltegummi in die Halterung
einhaken.
GAU34384
Scheinwerferlampe auswech-
seln Dieses Modell ist mit einer Halogenlampe
ausgestattet. Eine durchgebrannte Schein-
werferlampe kann folgendermaßen ausge-
wechselt werden.ACHTUNG
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.


Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-
achten.
1. Den Scheinwerfereinsatz an beiden
Seiten abschrauben.
2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-

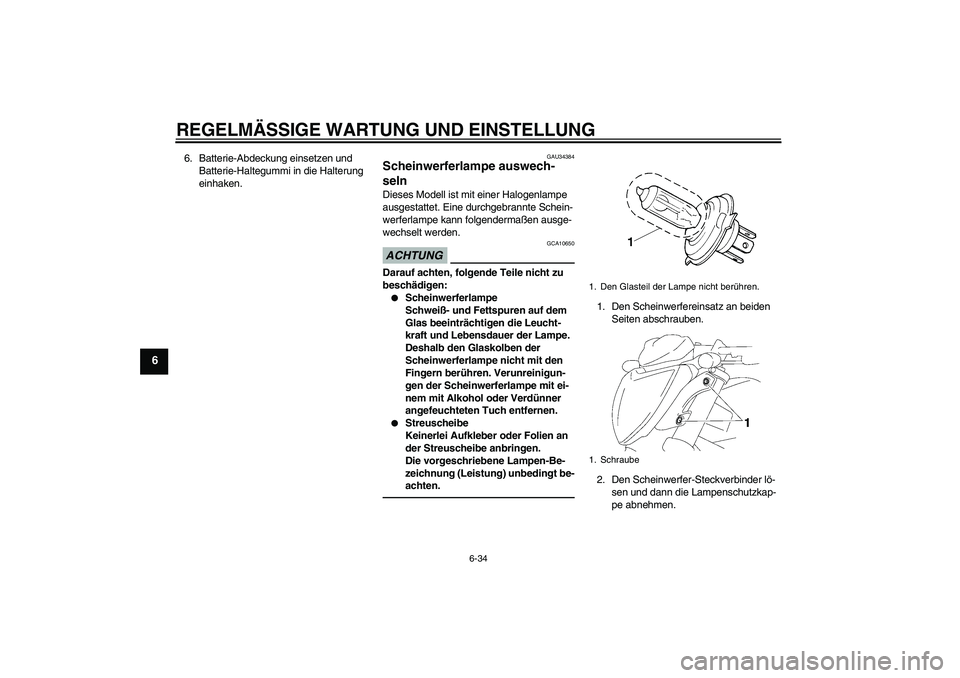

pe abnehmen.1. Den Glasteil der Lampe nicht berühren.
1. Schraube
U2D1G4G0.book Page 34 Monday, July 6, 2009 8:21 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-35
6
3. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.5. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einste-
cken.
6. Den Scheinwerfereinsatz festschrau-
ben.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU24114
Rücklicht-/Bremslichtlampe aus-
wechseln 1. Den Beifahrersitz abnehmen. (Siehe
Seite 3-19.)
2. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
3. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
4. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Den Beifahrersitz montieren.

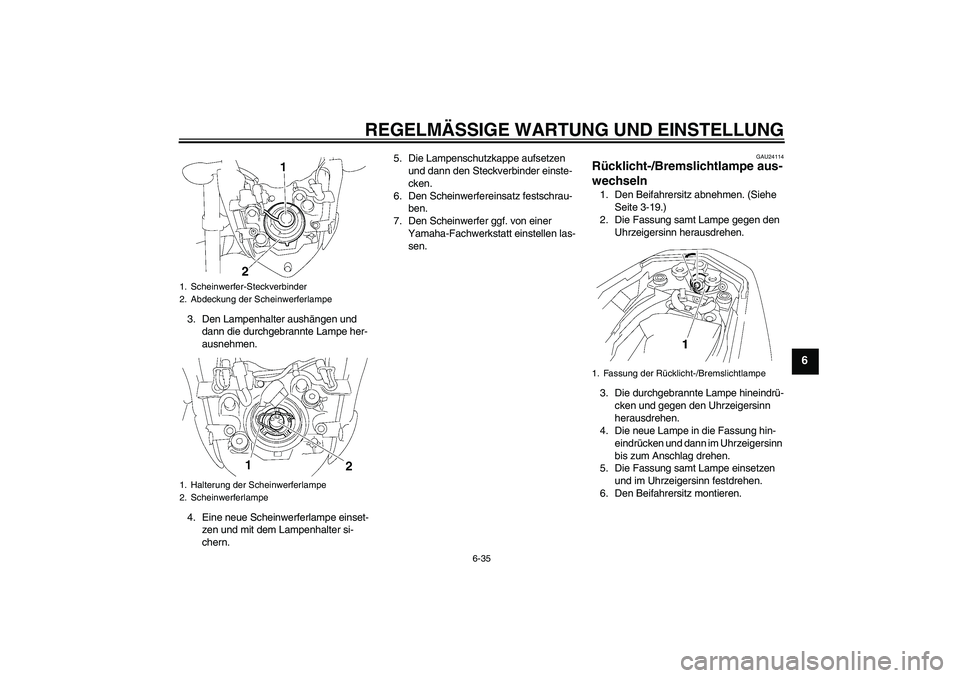

1. Scheinwerfer-Steckverbinder
2. Abdeckung der Scheinwerferlampe
1. Halterung der Scheinwerferlampe
2. Scheinwerferlampe
1. Fassung der Rücklicht-/Bremslichtlampe
U2D1G4G0.book Page 35 Monday, July 6, 2009 8:21 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-36
6
GAU24204
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11191]GAU24312
Kennzeichenleuchten-Lampe
auswechseln 1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung (samt Lampe) herauszie-
hen.3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest-
schrauben.

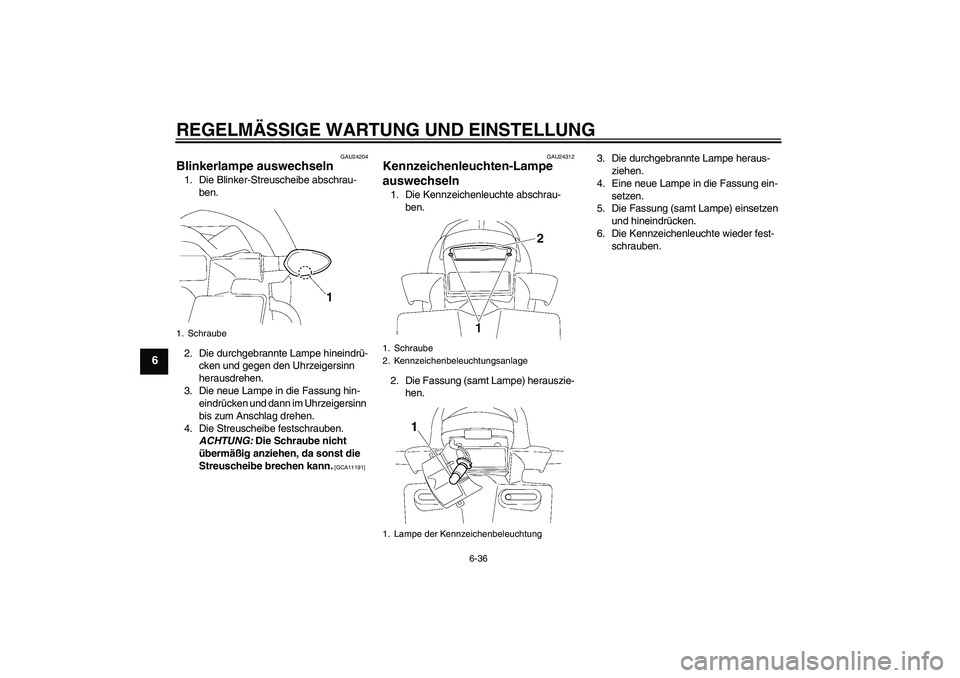

1. Schraube
1. Schraube
2. Kennzeichenbeleuchtungsanlage
1. Lampe der Kennzeichenbeleuchtung
U2D1G4G0.book Page 36 Monday, July 6, 2009 8:21 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-37
6
GAU39383
Standlichtlampe auswechseln Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Den Scheinwerfereinsatz an beiden
Seiten abschrauben.
2. Die Halterung des Standlichtsteckers
abschrauben.3. Die Fassung (samt Lampe) herauszie-
hen.
4. Die durchgebrannte Lampe heraus-
ziehen.5. Eine neue Lampe in die Fassung ein-
setzen.
6. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
7. Die Halterung des Standlichtsteckers
festschrauben.
8. Den Scheinwerfereinsatz festschrau-

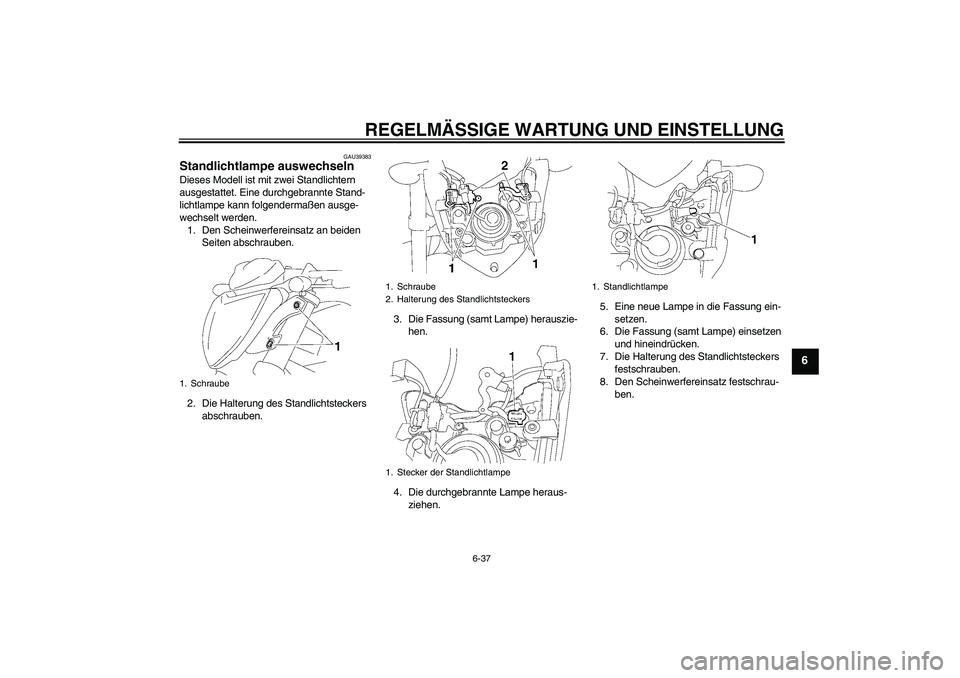

ben.1. Schraube
1. Schraube
2. Halterung des Standlichtsteckers
1. Stecker der Standlichtlampe
1. Standlichtlampe
U2D1G4G0.book Page 37 Monday, July 6, 2009 8:21 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-38
6
GAU24350
Motorrad aufbocken Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten
1. Entweder hinten einen Motorrad-Mon-
tageständer verwenden oder (falls
nicht zwei solcher Ständer zur Verfü-
gung stehen) einen Aufbockständer
aus dem Automobilfachhandel unter
den Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterrad warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-wenden oder zwei Aufbockständer unter
den Hauptrahmen oder die Schwingenarme
stellen.
GAU44790
Vorderrad (FZ1-N)
WARNUNG
GWA14840
ABS-Modellenräder müssen von einem
Yamaha-Händler entfernt und montiert
werden.
GAU39392
Vorderrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Die Vorderachs-Klemmschraube,
dann die Radachse und die Bremssat-
tel-Schrauben lockern.
U2D1G4G0.book Page 38 Monday, July 6, 2009 8:21 PM
