Utilizzo delle dotazioni
57
Per chiudere lo scomparto portaoggetti im-
permeabile all’acqua:
Installare saldamente il tappo stringendolo
fino a quando si arresta.
HJU40911Contenitore dell’estintore
Il contenitore dell’estintore si trova nello
scomparto portaoggetti sotto alla sella.
Per aprire il contenitore dell’estintore:
(1) Togliere la sella posteriore. (Vedere pagi-
na 50 per le procedure di rimozione ed in-
stallazione della sella.)
(2) Svitare il tappo del contenitore dell’estin-
tore e toglierlo.
Per chiudere il contenitore dell’estintore:
(1) Inserire l’estintore nel contenitore, e poi
installare saldamente il tappo del conteni-
tore dell’estintore stringendolo fino a
quando si arresta.
(2) Installare saldamente la sella posteriore
nella sua posizione originale. Scomparto portaoggetti impermeabile
all’acqua:
Capacità:
2.7 L (0.7 US gal, 0.6 Imp.gal)
Limite di carico:
1.0 kg (2 lb)
1Tappo del contenitore dell’estintore
2Contenitore dell’estintore
UF1W72H0.book Page 57 Friday, June 19, 2009 7:14 PM

Requisiti per il funzionamento ed il comando
58
HJU31822
Requisiti relativi al carburante HJU37225Carburante
AVVERTENZA
HWJ00282

La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi e esplosioni e per ridurre il ri-
schio di infortuni durante il rifornimento,
rispettare queste istruzioni.

La benzina è velenosa e può provocare
infortuni o la morte. Maneggiare la ben-
zina con cautela. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina, di aspirazione di una
forte quantità di vapori di benzina, o se
la benzina entra negli occhi, farsi vedere
immediatamente dal proprio medico. Se
si sparge benzina sulla pelle, lavarsi con
acqua e sapone. Se si sparge benzina
sugli abiti, cambiarli.
ATTENZIONE
HCJ00321

Non utilizzare benzina con piombo. La
benzina con piombo può danneggiare
seriamente il motore.

Evitare la penetrazione di acqua o di cor-
pi estranei nel serbatoio del carburante.
Se contaminato, il carburante può pro-
vocare prestazioni scarse e danneggia-
menti del motore. Usare soltanto
benzina nuova che sia stata conservata
in contenitori puliti.
Carburante a base di alcool
Vi sono due tipi di carburante a base di alcool:
quello contenente etanolo e quello contenen-
te metanolo.
Si può usare il carburante contenente etanolo
se il contenuto di etanolo non supera il 10%
ed il carburante è conforme al numero di otta-
no minimo. L’E-85 è una miscela di carburan-
te contenente l’85% di etanolo e pertanto non
deve venire usato in questa moto d’acqua.
Tutte le miscele all’etanolo che contengono
più del 10% di etanolo possono provocare il
danneggiamento del circuito del carburante o
problemi nelle prestazioni del motore.
La Yamaha sconsiglia il carburante a base di
alcool contenente metanolo perchè può pro-
vocare il danneggiamento del circuito del car-
burante e problemi nelle prestazioni del
motore.
Per riempire il serbatoio carburante:
(1) Prima del rifornimento, spegnere il moto-
re. Non stare in piedi o seduti sulla moto
d’acqua. Non effettuare mai il rifornimen-
to mentre si fuma, o in vicinanza di scin-
tille, fiamme libere, o altre fonti di
accensione.
(2) Posizionare la moto d’acqua in una zona
ben ventilata ed in posizione orizzontale.
(3) Rimuovere le selle, e poi controllare il li-
vello del carburante. (Vedere pagina 50
per le procedure di rimozione ed installa-
zione della sella.)
Carburante consigliato:
Benzina normale senza piombo con un
minimo numero di ottano pari a
86
(numero di ottano alla pompa) = (R
+ M)/2
90 (numero di ottano controllato)
UF1W72H0.book Page 58 Friday, June 19, 2009 7:14 PM

Requisiti per il funzionamento ed il comando
59
(4) Tirare verso l’alto il cupolino e poi solleva-
re la parte posteriore del cofano.
(5) Svitare il tappo del bocchettone del ser-
batoio del carburante e toglierlo.
(6) Aggiungere lentamente del carburante al
serbatoio.(7) Interrompere il rifornimento quando il li-
vello del carburante raggiunge circa 50
mm (2 in) dal limite superiore del serbato-
io. Non riempire eccessivamente il serba-
toio carburante. Considerando che il
carburante, riscaldandosi, si espande, il
calore del motore o del sole può fare tra-
boccare il carburante dal serbatoio. Non
lasciare la moto d’acqua con il serbatoio
carburante pieno sotto la luce solare di-
retta.
(8) Eliminare immediatamente il carburante
fuoriuscito con un panno asciutto.
(9) Installare saldamente il tappo del boc-
chettone del serbatoio carburante strin-
gendolo fino ad avvertire lo scatto.
1Visiera
1Tappo del bocchettone del serbatoio del
carburante
1
1
Capacità del serbatoio del carburante:
70 L (18.5 US gal, 15.4 Imp.gal)
1Circa 50 mm (2 in) dalla sommità del serba-
toio carburante
1
UF1W72H0.book Page 59 Friday, June 19, 2009 7:14 PM

Requisiti per il funzionamento ed il comando
60

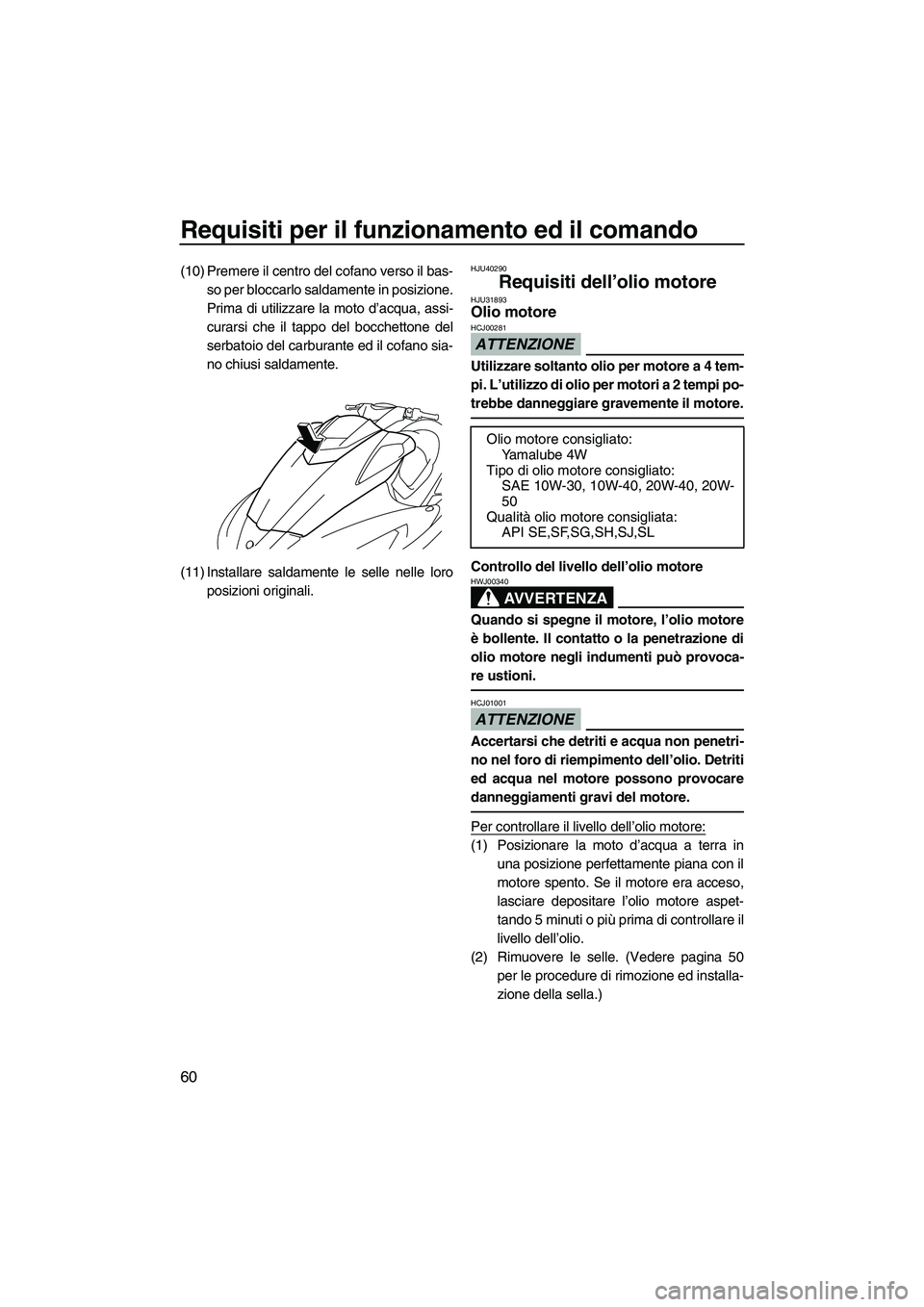

(10) Premere il centro del cofano verso il bas-
so per bloccarlo saldamente in posizione.
Prima di utilizzare la moto d’acqua, assi-
curarsi che il tappo del bocchettone del
serbatoio del carburante ed il cofano sia-
no chiusi saldamente.
(11) Installare saldamente le selle nelle loro
posizioni originali.HJU40290
Requisiti dell’olio motore HJU31893Olio motore
ATTENZIONE
HCJ00281
Utilizzare soltanto olio per motore a 4 tem-
pi. L’utilizzo di olio per motori a 2 tempi po-
trebbe danneggiare gravemente il motore.
Controllo del livello dell’olio motore
AVVERTENZA
HWJ00340
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provoca-
re ustioni.
ATTENZIONE
HCJ01001
Accertarsi che detriti e acqua non penetri-
no nel foro di riempimento dell’olio. Detriti
ed acqua nel motore possono provocare
danneggiamenti gravi del motore.
Per controllare il livello dell’olio motore:
(1) Posizionare la moto d’acqua a terra in
una posizione perfettamente piana con il
motore spento. Se il motore era acceso,
lasciare depositare l’olio motore aspet-
tando 5 minuti o più prima di controllare il
livello dell’olio.
(2) Rimuovere le selle. (Vedere pagina 50
per le procedure di rimozione ed installa-
zione della sella.)
Olio motore consigliato:
Yamalube 4W
Tipo di olio motore consigliato:
SAE 10W-30, 10W-40, 20W-40, 20W-
50
Qualità olio motore consigliata:
API SE,SF,SG,SH,SJ,SL
UF1W72H0.book Page 60 Friday, June 19, 2009 7:14 PM

Requisiti per il funzionamento ed il comando
61
(3) Rimuovere l’astina di livello e pulirla.
(4) Inserire di nuovo l’astina di livello nel rela-
tivo tubo. Togliere di nuovo l’astina di li-
vello ed accertarsi che il livello dell’olio
motore sia tra i riferimenti di livello mini-
mo e massimo.
(5) Se il livello dell’olio motore è notevolmen-
te superiore al riferimento di livello massi-
mo, consultare un concessionario
Yamaha. Se il livello dell’olio motore è in-
feriore al riferimento di livello minimo, ag-
giungere olio motore.(6) Svitare il tappo del bocchettone del ser-
batoio olio motore e toglierlo.
(7) Aggiungere lentamente olio motore.
NOTA:
La differenza tra i riferimenti di livello minimo
e massimo sull’astina di livello corrisponde a
circa 1 L (1.06 US qt, 0.88 Imp. qt) di olio mo-
tore.
(8) Attendere circa 5 minuti per lasciare de-
positare l’olio motore, quindi controllare
di nuovo il livello dell’olio motore.
(9) Ripetere le fasi 3–8 fino a quando l’olio
motore ha raggiunto il livello corretto.
(10) Installare saldamente il tappo del boc-
chettone del serbatoio olio motore strin-
gendolo fino a quando si arresta.
(11) Installare saldamente le selle nelle loro
posizioni originali.
1Astina
1Riferimento di livello massimo
2Riferimento di livello minimo
1
21
1Tappo bocchettone serbatoio dell’olio moto-
re
1
UF1W72H0.book Page 61 Friday, June 19, 2009 7:14 PM

Requisiti per il funzionamento ed il comando
62
HJU40021
Scarico dell’acqua di sentina
ATTENZIONE
HCJ01301
Non fare funzionare il motore a pieno regi-
me se è presente acqua di sentina nel
vano motore. L’acqua di sentina può esse-
re spruzzata all’interno del motore cau-
sando gravi danni.
HJU40033Scarico dell’acqua di sentina a terra
Per scaricare l’acqua di sentina a terra:
(1) Svitare i tappi filettati di scarico di poppa
e toglierli.
(2) Alzare la prua della moto d’acqua, come
per mettere la moto d’acqua su una ram-
pa, per scaricare l’acqua di sentina dal
vano motore.
(3) Dopo aver scaricato l’acqua di sentina
dai fori dei tappi di scarico di poppa, elimi-nare l’umidità residua nel vano motore
con un panno asciutto.
(4) Installare saldamente i tappi filettati di
scarico di poppa stringendoli fino a quan-
do si arrestano. ATTENZIONE: Prima di
installare i tappi di scarico, eliminare
dalle filettature qualsiasi corpo estra-
neo, come sporco o sabbia. Altrimenti
i tappi di scarico potrebbero danneg-
giarsi consentendo all’acqua di entra-
re nel vano motore. Prima di varare la
moto d’acqua, accertarsi che i tappi di
scarico di poppa siano ben serrati. Al-
trimenti l’acqua potrebbe inondare il
vano motore e causare l’affondamen-
to della moto d’acqua.
[HCJ00361]
HJU40042
Scarico dell’acqua di sentina in acqua
Una piccola quantità di acqua di sentina rima-
ne nel vano motore anche dopo aver scarica-
to l’acqua di sentina in acqua. Per scaricare
completamente l’acqua di sentina, togliere la
moto dall’acqua e scaricare l’acqua di sentina
a terra.
Sistema di scarico per depressione
dell’idrogetto dell’acqua di sentina
Durante l’uso della moto d’acqua, l’acqua di
sentina che si accumula nel vano motore vie-
ne aspirata dalla depressione che si crea
nell’idrogetto e scaricata dalla moto mediante
l’ugello direzionale dell’idrogetto.
Per scaricare l’acqua di sentina in acqua:
Mantenere la moto d’acqua in moto rettilineo
ad una velocità superiore a quella di planata
per almeno 2 minuti. ATTENZIONE: Dopo
aver riavviato il motore, attendere almeno
1 minuto prima di portarlo a pieno regime.
L’acqua di sentina presente nel vano mo-
1Tappo di scarico di poppa
1
UF1W72H0.book Page 62 Friday, June 19, 2009 7:14 PM

Requisiti per il funzionamento ed il comando
63
tore può essere spruzzata all’interno del
motore causando gravi danni.
[HCJ00553]
Sistema di scarico elettrico dell’acqua di
sentina
L’acqua di sentina che si accumula nel vano
motore viene aspirata dalla pompa elettrica di
sentina e scaricata dalla moto d’acqua me-
diante l’uscita di controllo della pompa di sen-
tina.
Per controllare il corretto funzionamento
dell’impianto di scarico elettrico della sentina,
accertarsi che l’acqua di sentina venga scari-
cata dall’uscita di controllo della pompa di
sentina.
Per scaricare l’acqua di sentina:
Avviare il motore ed azionare la pompa di
sentina alimentata elettricamente.
NOTA:
La pompa di sentina alimentata elettricamen-
te continua a funzionare per breve tempo
dopo lo spegnimento del motore.
1Scarico elettrico dell’acqua di sentina
dall’uscita di controllo
1
UF1W72H0.book Page 63 Friday, June 19, 2009 7:14 PM

Requisiti per il funzionamento ed il comando
64
HJU33463
Trasporto su un carrello
Quando si trasporta la moto d’acqua su un
carrello, fissare le cinghie al carrello facendo-
le passare attraverso il golfare di prua e i gol-
fari di poppa. ATTENZIONE: Non attaccare
funi o cinghie a nessun’altra parte della
moto d’acqua, tranne che al golfare di prua
ed ai golfari di poppa per fissare la moto
d’acqua al carrello. Altrimenti la moto
d’acqua potrebbe danneggiarsi. Avvolge-
re le funi o le cinghie con panni o stracci
nei punti in cui toccano la scocca della
moto d’acqua per evitare graffi o danneg-
giamenti. Non trasportare la moto d’acqua
con la leva del cambio in posizione di re-
tromarcia. Altrimenti la cucchiaia ribaltabi-
le per l’inversione del flusso potrebbe
urtare contro un ostacolo, causando un
danneggiamento.
[HCJ00643]
UF1W72H0.book Page 64 Friday, June 19, 2009 7:14 PM
