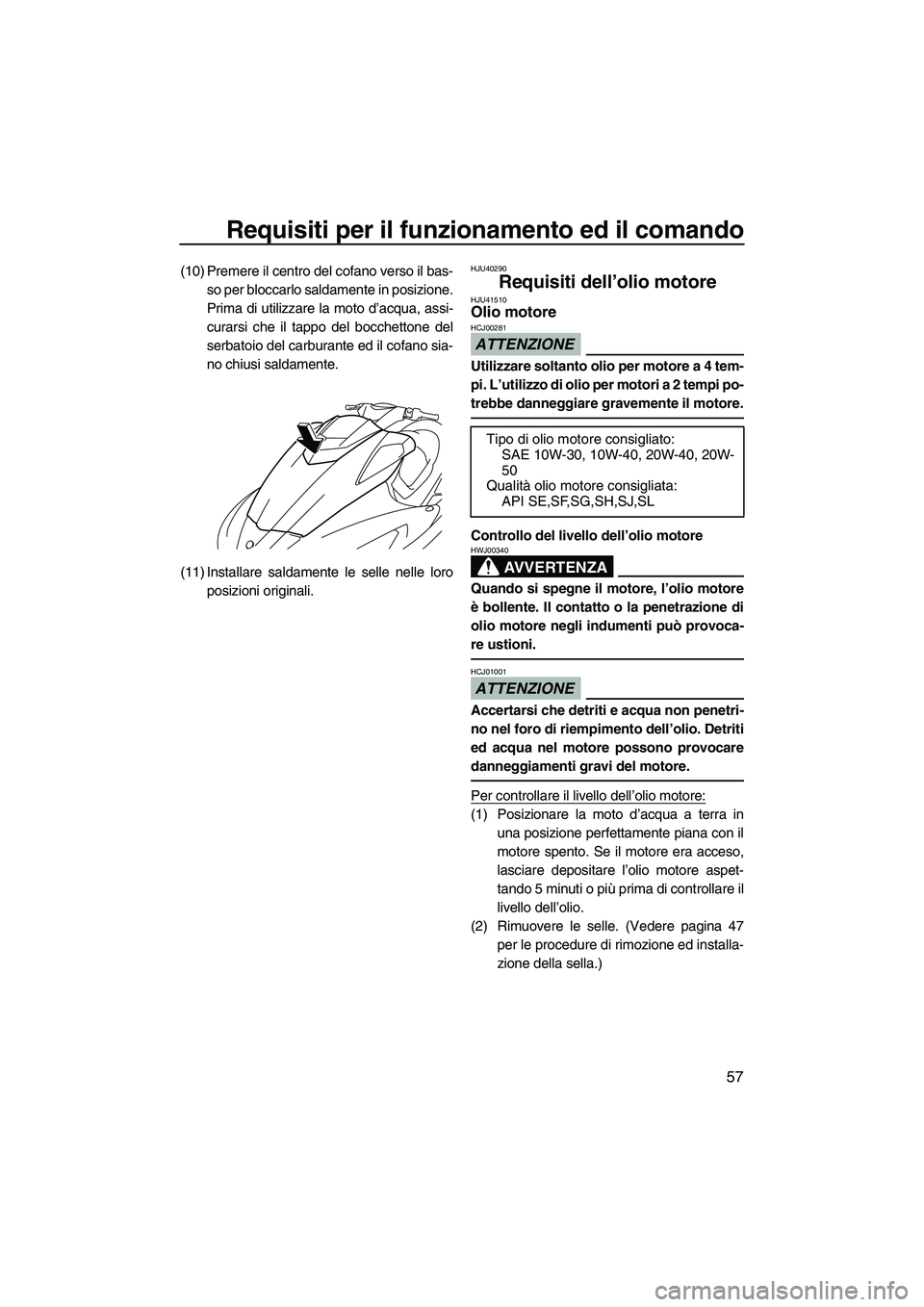

Requisiti per il funzionamento ed il comando
57
(10) Premere il centro del cofano verso il bas-
so per bloccarlo saldamente in posizione.
Prima di utilizzare la moto d’acqua, assi-
curarsi che il tappo del bocchettone del
serbatoio del carburante ed il cofano sia-
no chiusi saldamente.
(11) Installare saldamente le selle nelle loro
posizioni originali.HJU40290
Requisiti dell’olio motore HJU41510Olio motore
ATTENZIONE
HCJ00281
Utilizzare soltanto olio per motore a 4 tem-
pi. L’utilizzo di olio per motori a 2 tempi po-
trebbe danneggiare gravemente il motore.
Controllo del livello dell’olio motore
AVVERTENZA
HWJ00340
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provoca-
re ustioni.
ATTENZIONE
HCJ01001
Accertarsi che detriti e acqua non penetri-
no nel foro di riempimento dell’olio. Detriti
ed acqua nel motore possono provocare
danneggiamenti gravi del motore.
Per controllare il livello dell’olio motore:
(1) Posizionare la moto d’acqua a terra in
una posizione perfettamente piana con il
motore spento. Se il motore era acceso,
lasciare depositare l’olio motore aspet-
tando 5 minuti o più prima di controllare il
livello dell’olio.
(2) Rimuovere le selle. (Vedere pagina 47
per le procedure di rimozione ed installa-
zione della sella.)
Tipo di olio motore consigliato:
SAE 10W-30, 10W-40, 20W-40, 20W-
50
Qualità olio motore consigliata:
API SE,SF,SG,SH,SJ,SL
UF2H71H0.book Page 57 Tuesday, July 7, 2009 7:45 PM

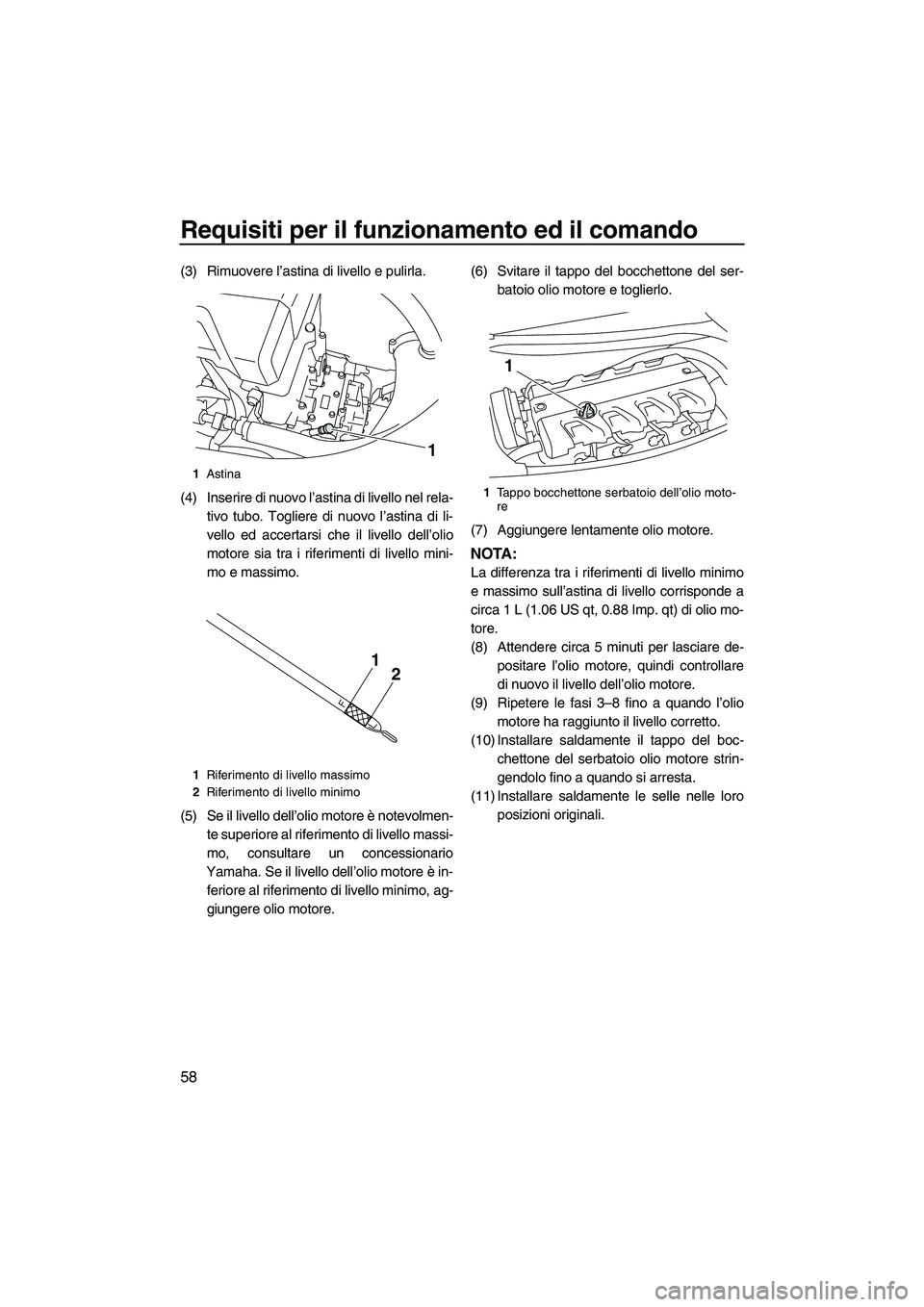

Requisiti per il funzionamento ed il comando
58
(3) Rimuovere l’astina di livello e pulirla.
(4) Inserire di nuovo l’astina di livello nel rela-
tivo tubo. Togliere di nuovo l’astina di li-
vello ed accertarsi che il livello dell’olio
motore sia tra i riferimenti di livello mini-
mo e massimo.
(5) Se il livello dell’olio motore è notevolmen-
te superiore al riferimento di livello massi-
mo, consultare un concessionario
Yamaha. Se il livello dell’olio motore è in-
feriore al riferimento di livello minimo, ag-
giungere olio motore.(6) Svitare il tappo del bocchettone del ser-
batoio olio motore e toglierlo.
(7) Aggiungere lentamente olio motore.
NOTA:
La differenza tra i riferimenti di livello minimo
e massimo sull’astina di livello corrisponde a
circa 1 L (1.06 US qt, 0.88 Imp. qt) di olio mo-
tore.
(8) Attendere circa 5 minuti per lasciare de-
positare l’olio motore, quindi controllare
di nuovo il livello dell’olio motore.
(9) Ripetere le fasi 3–8 fino a quando l’olio
motore ha raggiunto il livello corretto.
(10) Installare saldamente il tappo del boc-
chettone del serbatoio olio motore strin-
gendolo fino a quando si arresta.
(11) Installare saldamente le selle nelle loro
posizioni originali.
1Astina
1Riferimento di livello massimo
2Riferimento di livello minimo
1
21
1Tappo bocchettone serbatoio dell’olio moto-
re
1
UF2H71H0.book Page 58 Tuesday, July 7, 2009 7:45 PM

Requisiti per il funzionamento ed il comando
59
HJU40021
Scarico dell’acqua di sentina
ATTENZIONE
HCJ01301
Non fare funzionare il motore a pieno regi-
me se è presente acqua di sentina nel
vano motore. L’acqua di sentina può esse-
re spruzzata all’interno del motore cau-
sando gravi danni.
HJU40033Scarico dell’acqua di sentina a terra
Per scaricare l’acqua di sentina a terra:
(1) Svitare i tappi filettati di scarico di poppa
e toglierli.
(2) Alzare la prua della moto d’acqua, come
per mettere la moto d’acqua su una ram-
pa, per scaricare l’acqua di sentina dal
vano motore.
(3) Dopo aver scaricato l’acqua di sentina
dai fori dei tappi di scarico di poppa, elimi-nare l’umidità residua nel vano motore
con un panno asciutto.
(4) Installare saldamente i tappi filettati di
scarico di poppa stringendoli fino a quan-
do si arrestano. ATTENZIONE: Prima di
installare i tappi di scarico, eliminare
dalle filettature qualsiasi corpo estra-
neo, come sporco o sabbia. Altrimenti
i tappi di scarico potrebbero danneg-
giarsi consentendo all’acqua di entra-
re nel vano motore. Prima di varare la
moto d’acqua, accertarsi che i tappi di
scarico di poppa siano ben serrati. Al-
trimenti l’acqua potrebbe inondare il
vano motore e causare l’affondamen-
to della moto d’acqua.
[HCJ00361]
HJU40042
Scarico dell’acqua di sentina in acqua
Una piccola quantità di acqua di sentina rima-
ne nel vano motore anche dopo aver scarica-
to l’acqua di sentina in acqua. Per scaricare
completamente l’acqua di sentina, togliere la
moto dall’acqua e scaricare l’acqua di sentina
a terra.
Sistema di scarico per depressione
dell’idrogetto dell’acqua di sentina
Durante l’uso della moto d’acqua, l’acqua di
sentina che si accumula nel vano motore vie-
ne aspirata dalla depressione che si crea
nell’idrogetto e scaricata dalla moto mediante
l’ugello direzionale dell’idrogetto.
Per scaricare l’acqua di sentina in acqua:
Mantenere la moto d’acqua in moto rettilineo
ad una velocità superiore a quella di planata
per almeno 2 minuti. ATTENZIONE: Dopo
aver riavviato il motore, attendere almeno
1 minuto prima di portarlo a pieno regime.
L’acqua di sentina presente nel vano mo-
1Tappo di scarico di poppa
1
UF2H71H0.book Page 59 Tuesday, July 7, 2009 7:45 PM

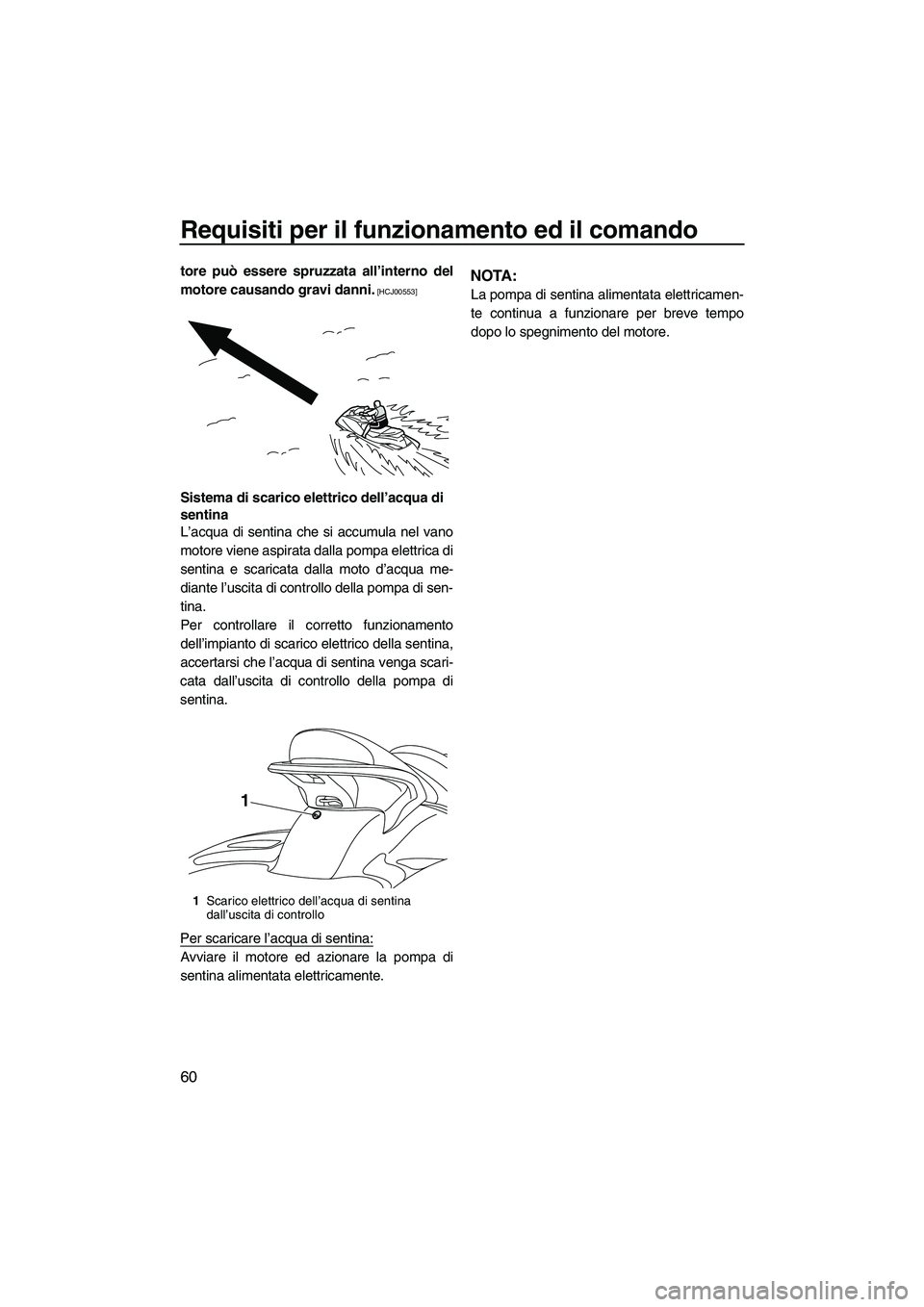

Requisiti per il funzionamento ed il comando
60
tore può essere spruzzata all’interno del
motore causando gravi danni.
[HCJ00553]
Sistema di scarico elettrico dell’acqua di
sentina
L’acqua di sentina che si accumula nel vano
motore viene aspirata dalla pompa elettrica di
sentina e scaricata dalla moto d’acqua me-
diante l’uscita di controllo della pompa di sen-
tina.
Per controllare il corretto funzionamento
dell’impianto di scarico elettrico della sentina,
accertarsi che l’acqua di sentina venga scari-
cata dall’uscita di controllo della pompa di
sentina.
Per scaricare l’acqua di sentina:
Avviare il motore ed azionare la pompa di
sentina alimentata elettricamente.
NOTA:
La pompa di sentina alimentata elettricamen-
te continua a funzionare per breve tempo
dopo lo spegnimento del motore.
1Scarico elettrico dell’acqua di sentina
dall’uscita di controllo
1
UF2H71H0.book Page 60 Tuesday, July 7, 2009 7:45 PM

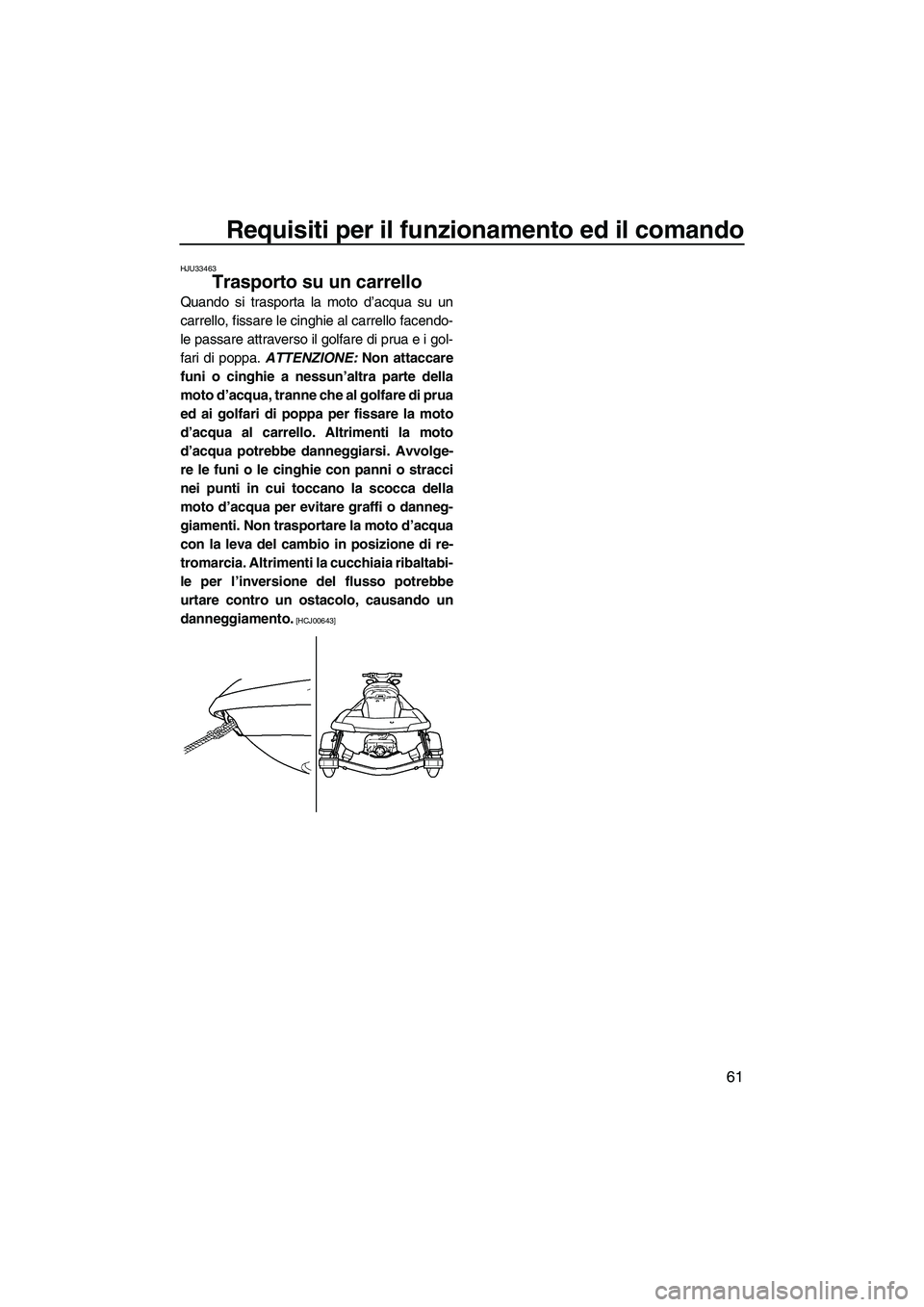

Requisiti per il funzionamento ed il comando
61
HJU33463
Trasporto su un carrello
Quando si trasporta la moto d’acqua su un
carrello, fissare le cinghie al carrello facendo-
le passare attraverso il golfare di prua e i gol-
fari di poppa. ATTENZIONE: Non attaccare
funi o cinghie a nessun’altra parte della
moto d’acqua, tranne che al golfare di prua
ed ai golfari di poppa per fissare la moto
d’acqua al carrello. Altrimenti la moto
d’acqua potrebbe danneggiarsi. Avvolge-
re le funi o le cinghie con panni o stracci
nei punti in cui toccano la scocca della
moto d’acqua per evitare graffi o danneg-
giamenti. Non trasportare la moto d’acqua
con la leva del cambio in posizione di re-
tromarcia. Altrimenti la cucchiaia ribaltabi-
le per l’inversione del flusso potrebbe
urtare contro un ostacolo, causando un
danneggiamento.
[HCJ00643]
UF2H71H0.book Page 61 Tuesday, July 7, 2009 7:45 PM

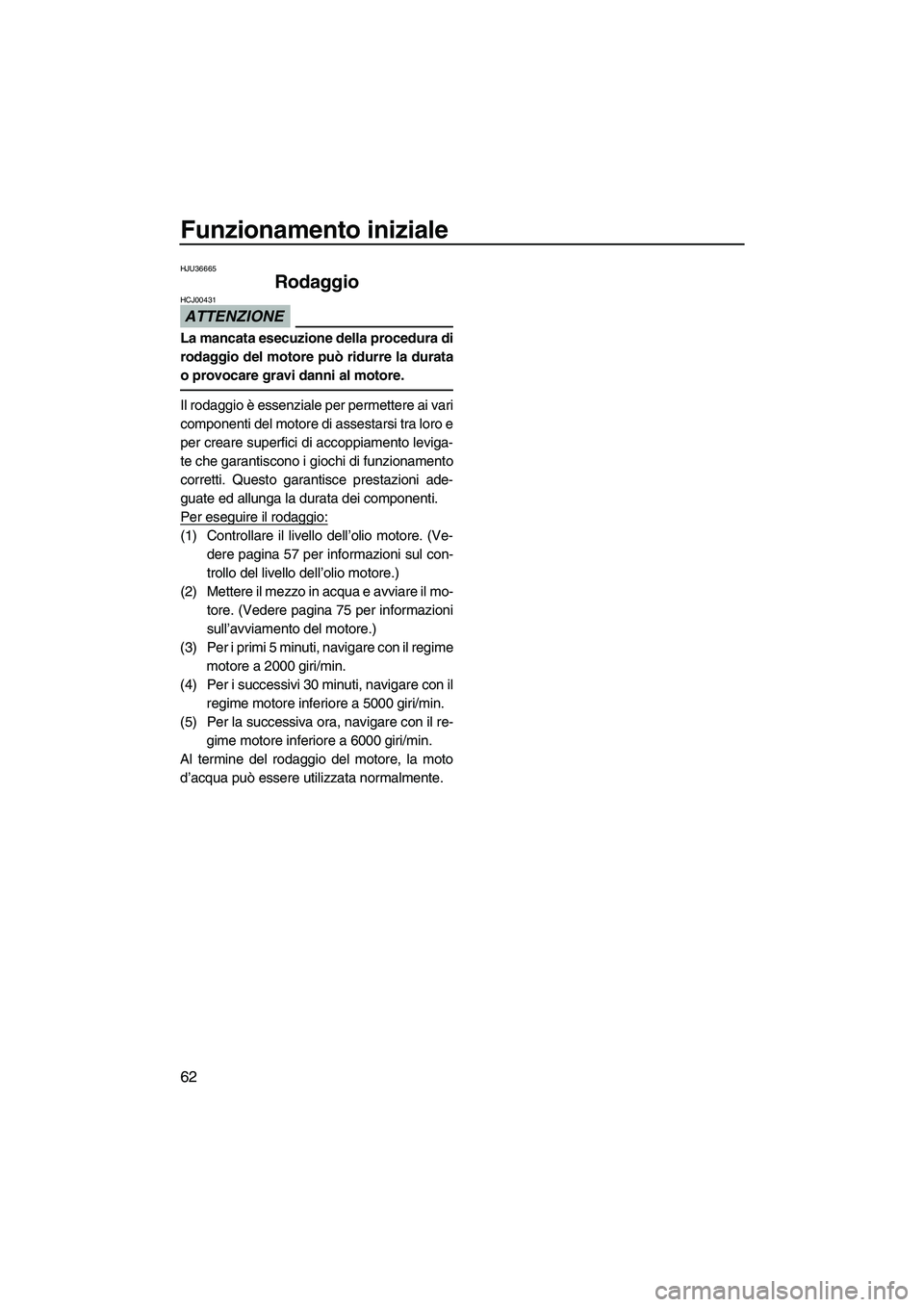

Funzionamento iniziale
62
HJU36665
Rodaggio
ATTENZIONE
HCJ00431
La mancata esecuzione della procedura di
rodaggio del motore può ridurre la durata
o provocare gravi danni al motore.
Il rodaggio è essenziale per permettere ai vari
componenti del motore di assestarsi tra loro e
per creare superfici di accoppiamento leviga-
te che garantiscono i giochi di funzionamento
corretti. Questo garantisce prestazioni ade-
guate ed allunga la durata dei componenti.
Per eseguire il rodaggio:
(1) Controllare il livello dell’olio motore. (Ve-
dere pagina 57 per informazioni sul con-
trollo del livello dell’olio motore.)
(2) Mettere il mezzo in acqua e avviare il mo-
tore. (Vedere pagina 75 per informazioni
sull’avviamento del motore.)
(3) Per i primi 5 minuti, navigare con il regime
motore a 2000 giri/min.
(4) Per i successivi 30 minuti, navigare con il
regime motore inferiore a 5000 giri/min.
(5) Per la successiva ora, navigare con il re-
gime motore inferiore a 6000 giri/min.
Al termine del rodaggio del motore, la moto
d’acqua può essere utilizzata normalmente.
UF2H71H0.book Page 62 Tuesday, July 7, 2009 7:45 PM

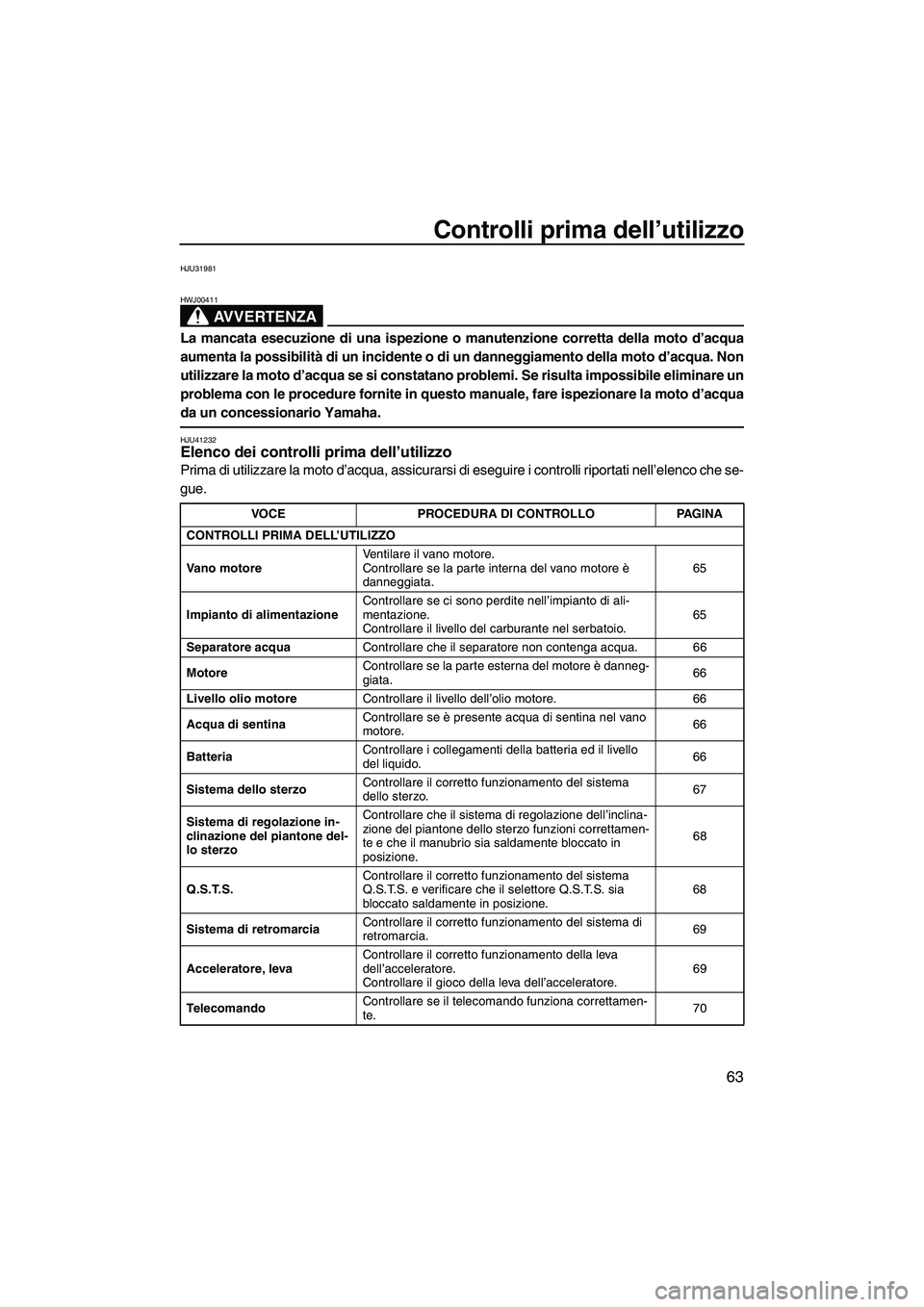

Controlli prima dell’utilizzo
63
HJU31981
AVVERTENZA
HWJ00411
La mancata esecuzione di una ispezione o manutenzione corretta della moto d’acqua
aumenta la possibilità di un incidente o di un danneggiamento della moto d’acqua. Non
utilizzare la moto d’acqua se si constatano problemi. Se risulta impossibile eliminare un
problema con le procedure fornite in questo manuale, fare ispezionare la moto d’acqua
da un concessionario Yamaha.
HJU41232Elenco dei controlli prima dell’utilizzo
Prima di utilizzare la moto d’acqua, assicurarsi di eseguire i controlli riportati nell’elenco che se-
gue.
VOCE PROCEDURA DI CONTROLLO PAGINA
CONTROLLI PRIMA DELL’UTILIZZO
Vano motoreVentilare il vano motore.
Controllare se la parte interna del vano motore è
danneggiata.65
Impianto di alimentazioneControllare se ci sono perdite nell’impianto di ali-
mentazione.
Controllare il livello del carburante nel serbatoio.65
Separatore acquaControllare che il separatore non contenga acqua. 66
MotoreControllare se la parte esterna del motore è danneg-
giata.66
Livello olio motoreControllare il livello dell’olio motore. 66
Acqua di sentinaControllare se è presente acqua di sentina nel vano
motore.66
BatteriaControllare i collegamenti della batteria ed il livello
del liquido.66
Sistema dello sterzoControllare il corretto funzionamento del sistema
dello sterzo.67
Sistema di regolazione in-
clinazione del piantone del-
lo sterzoControllare che il sistema di regolazione dell’inclina-
zione del piantone dello sterzo funzioni correttamen-
te e che il manubrio sia saldamente bloccato in
posizione.68
Q.S.T.S.Controllare il corretto funzionamento del sistema
Q.S.T.S. e verificare che il selettore Q.S.T.S. sia
bloccato saldamente in posizione.68
Sistema di retromarciaControllare il corretto funzionamento del sistema di
retromarcia.69
Acceleratore, levaControllare il corretto funzionamento della leva
dell’acceleratore.
Controllare il gioco della leva dell’acceleratore.69
TelecomandoControllare se il telecomando funziona correttamen-
te.70
UF2H71H0.book Page 63 Tuesday, July 7, 2009 7:45 PM

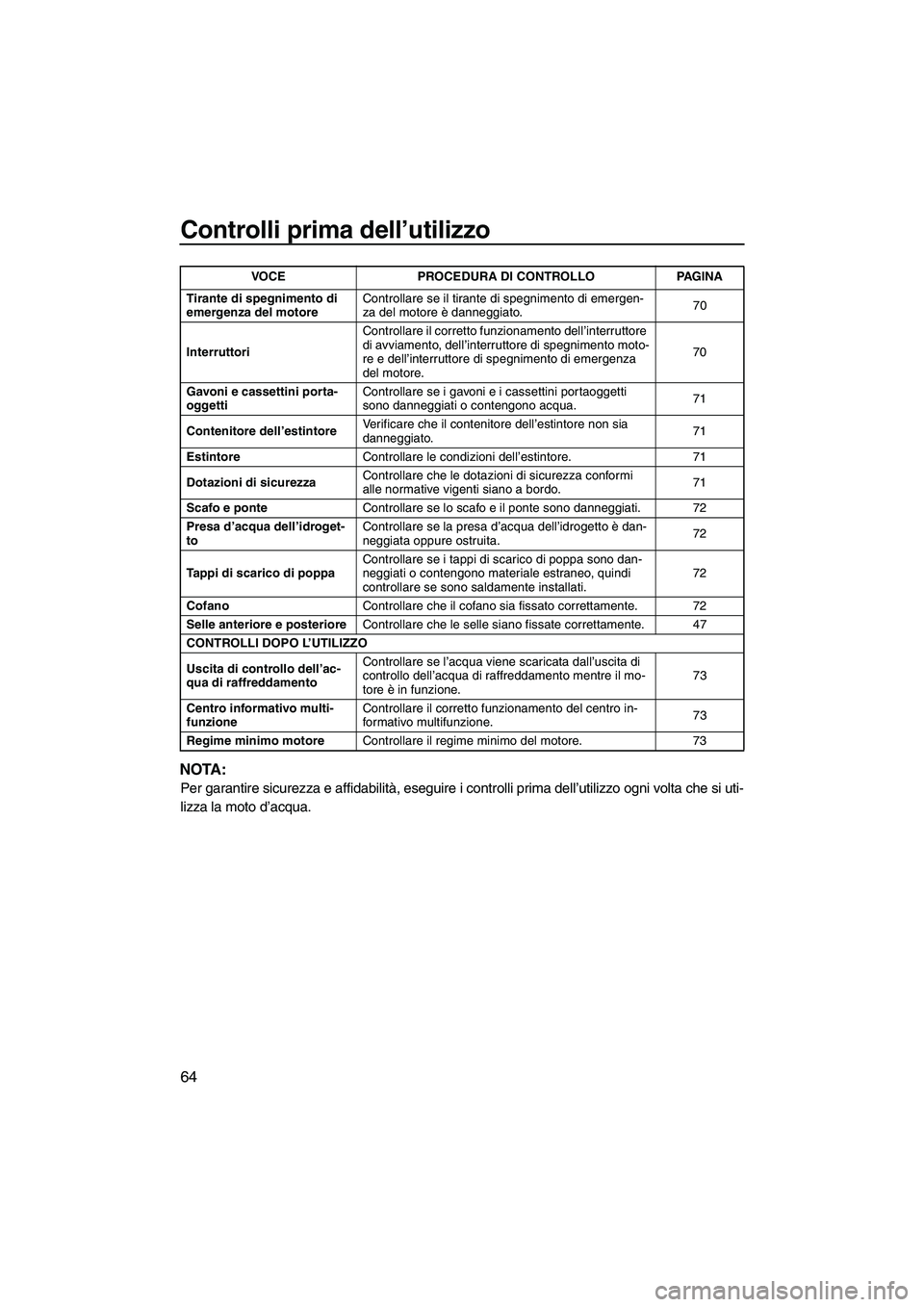

Controlli prima dell’utilizzo
64
NOTA:
Per garantire sicurezza e affidabilità, eseguire i controlli prima dell’utilizzo ogni volta che si uti-
lizza la moto d’acqua.
Tirante di spegnimento di
emergenza del motoreControllare se il tirante di spegnimento di emergen-
za del motore è danneggiato.70
InterruttoriControllare il corretto funzionamento dell’interruttore
di avviamento, dell’interruttore di spegnimento moto-
re e dell’interruttore di spegnimento di emergenza
del motore.70
Gavoni e cassettini porta-
oggettiControllare se i gavoni e i cassettini portaoggetti
sono danneggiati o contengono acqua.71
Contenitore dell’estintoreVerificare che il contenitore dell’estintore non sia
danneggiato.71
EstintoreControllare le condizioni dell’estintore. 71
Dotazioni di sicurezzaControllare che le dotazioni di sicurezza conformi
alle normative vigenti siano a bordo.71
Scafo e ponteControllare se lo scafo e il ponte sono danneggiati. 72
Presa d’acqua dell’idroget-
toControllare se la presa d’acqua dell’idrogetto è dan-
neggiata oppure ostruita.72
Tappi di scarico di poppaControllare se i tappi di scarico di poppa sono dan-
neggiati o contengono materiale estraneo, quindi
controllare se sono saldamente installati.72
CofanoControllare che il cofano sia fissato correttamente. 72
Selle anteriore e posterioreControllare che le selle siano fissate correttamente. 47
CONTROLLI DOPO L’UTILIZZO
Uscita di controllo dell’ac-
qua di raffreddamentoControllare se l’acqua viene scaricata dall’uscita di
controllo dell’acqua di raffreddamento mentre il mo-
tore è in funzione.73
Centro informativo multi-
funzioneControllare il corretto funzionamento del centro in-
formativo multifunzione.73
Regime minimo motoreControllare il regime minimo del motore. 73 VOCE PROCEDURA DI CONTROLLO PAGINA
UF2H71H0.book Page 64 Tuesday, July 7, 2009 7:45 PM
