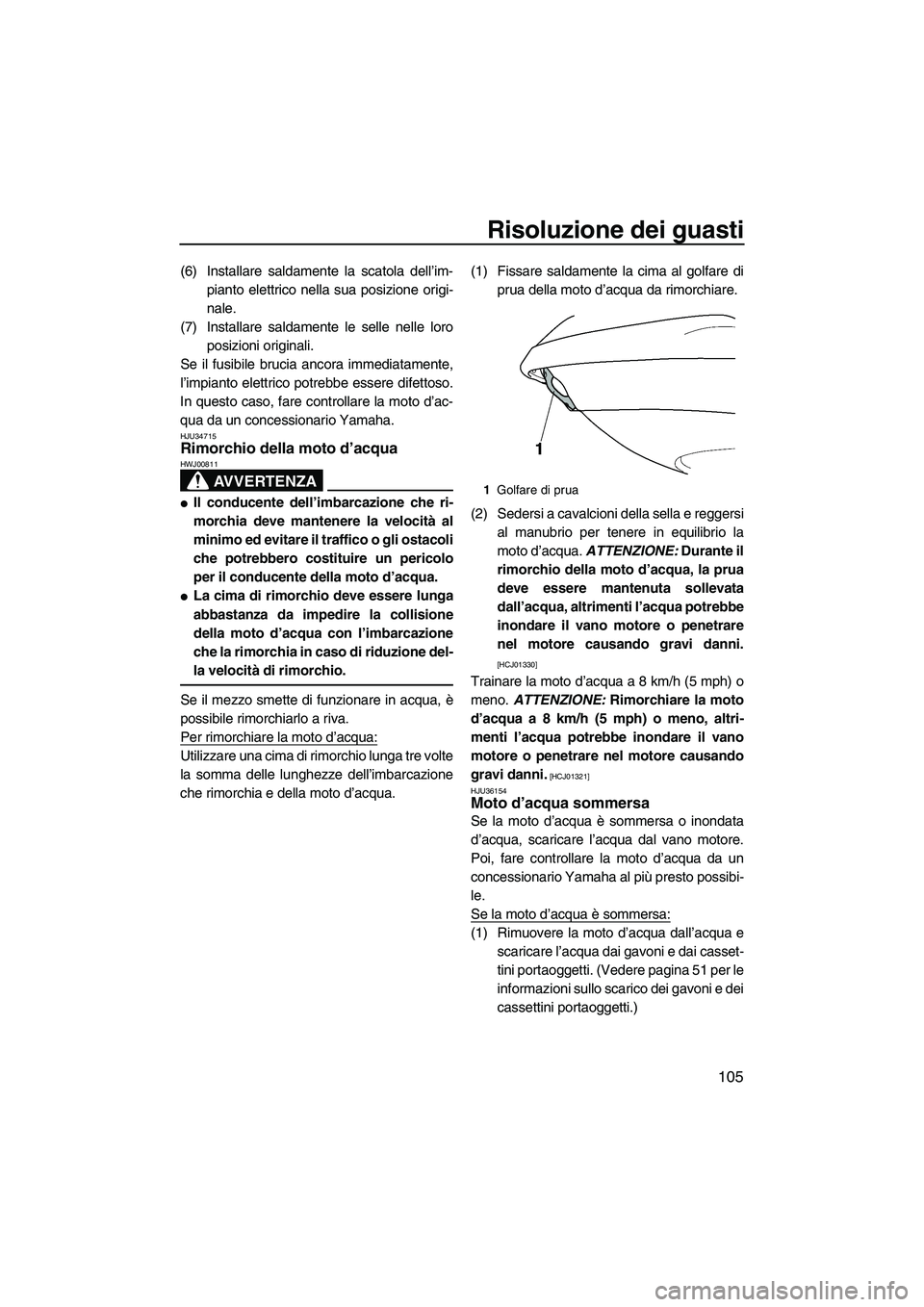

Risoluzione dei guasti
105
(6) Installare saldamente la scatola dell’im-
pianto elettrico nella sua posizione origi-
nale.
(7) Installare saldamente le selle nelle loro
posizioni originali.
Se il fusibile brucia ancora immediatamente,
l’impianto elettrico potrebbe essere difettoso.
In questo caso, fare controllare la moto d’ac-
qua da un concessionario Yamaha.
HJU34715Rimorchio della moto d’acqua
AVVERTENZA
HWJ00811

Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoli
che potrebbero costituire un pericolo
per il conducente della moto d’acqua.

La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazione
che la rimorchia in caso di riduzione del-
la velocità di rimorchio.
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Per rimorchiare la moto d’acqua:
Utilizzare una cima di rimorchio lunga tre volte
la somma delle lunghezze dell’imbarcazione
che rimorchia e della moto d’acqua.(1) Fissare saldamente la cima al golfare di
prua della moto d’acqua da rimorchiare.
(2) Sedersi a cavalcioni della sella e reggersi
al manubrio per tenere in equilibrio la
moto d’acqua. ATTENZIONE: Durante il
rimorchio della moto d’acqua, la prua
deve essere mantenuta sollevata
dall’acqua, altrimenti l’acqua potrebbe
inondare il vano motore o penetrare
nel motore causando gravi danni.
[HCJ01330]
Trainare la moto d’acqua a 8 km/h (5 mph) o
meno. ATTENZIONE: Rimorchiare la moto
d’acqua a 8 km/h (5 mph) o meno, altri-
menti l’acqua potrebbe inondare il vano
motore o penetrare nel motore causando
gravi danni.
[HCJ01321]
HJU36154
Moto d’acqua sommersa
Se la moto d’acqua è sommersa o inondata
d’acqua, scaricare l’acqua dal vano motore.
Poi, fare controllare la moto d’acqua da un
concessionario Yamaha al più presto possibi-
le.
Se la moto d’acqua è sommersa:
(1) Rimuovere la moto d’acqua dall’acqua e
scaricare l’acqua dai gavoni e dai casset-
tini portaoggetti. (Vedere pagina 51 per le
informazioni sullo scarico dei gavoni e dei
cassettini portaoggetti.)
1Golfare di prua
UF2H71H0.book Page 105 Tuesday, July 7, 2009 7:45 PM

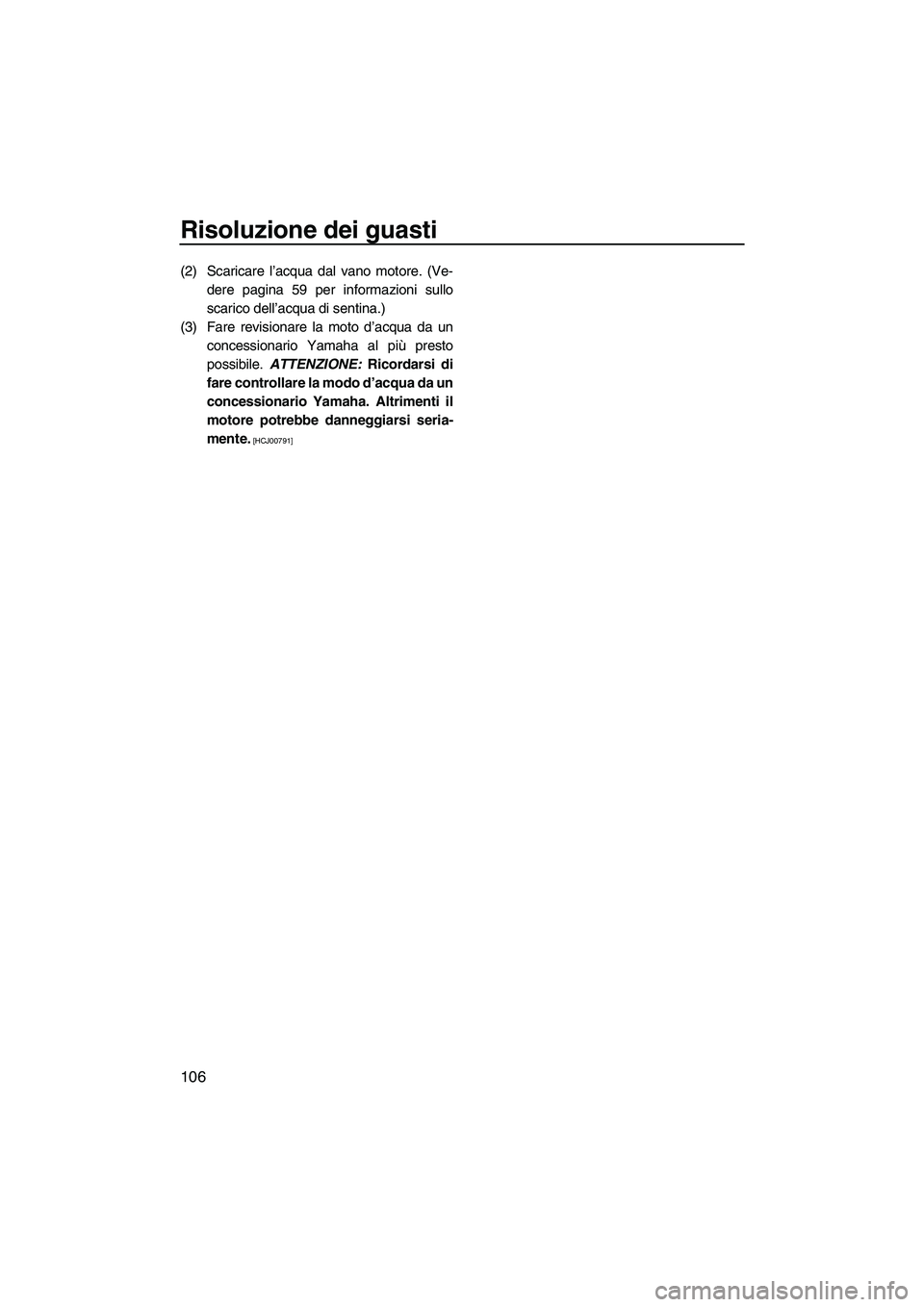

Risoluzione dei guasti
106
(2) Scaricare l’acqua dal vano motore. (Ve-
dere pagina 59 per informazioni sullo
scarico dell’acqua di sentina.)
(3) Fare revisionare la moto d’acqua da un
concessionario Yamaha al più presto
possibile. ATTENZIONE: Ricordarsi di
fare controllare la modo d’acqua da un
concessionario Yamaha. Altrimenti il
motore potrebbe danneggiarsi seria-
mente.
[HCJ00791]
UF2H71H0.book Page 106 Tuesday, July 7, 2009 7:45 PM

Indice
A
Acceleratore, leva .................................... 30
Accostamento a riva e ormeggio della
moto d’acqua ........................................ 86
Acqua di sentina, controllo ....................... 66
Acqua di sentina, scarico ......................... 59
Acqua di sentina, scarico a terra .............. 59
Acqua di sentina, scarico in acqua........... 59
Allarme livello carburante ......................... 44
Arresto della moto d’acqua ...................... 79
Assetto, sistema di cambio rapido
(Q.S.T.S.).............................................. 35
Avviamento, interruttore ........................... 29
B
Batteria, assistenza .................................. 88
Batteria, avviamento se scarica ............. 103
Batteria, controlli ...................................... 66
C
Capovolta, moto d’acqua ......................... 85
Carburante ............................................... 55
Carburante, indicatore livello.................... 44
Carburante, requisiti relativi a .................. 55
Carrello, partenza da................................ 84
Carrello, trasporto su................................ 61
Cassettino portaoggetti ............................ 51
Cavi di emergenza, collegamento .......... 103
Centro informativo multifunzione,
controllo ................................................ 73
Cofano, controllo ...................................... 72
Come usare la moto d’acqua ................... 77
Come usare la moto d’acqua in
retromarcia............................................ 80
Componenti principali, ubicazione ........... 23
Condotti dell’acqua di raffreddamento,
lavaggio ................................................ 87
Contaore/Voltmetro .................................. 43
Contenitore dell’estintore ......................... 54
Contenitore dell’estintore, controlli ........... 71
Coperchio motore, rimozione e
installazione .......................................... 93
D
Display delle informazioni ........................ 42
Dopo aver tolto la moto dall’acqua ........... 86
Dopo l’utilizzo, controlli............................. 72
Dotazione ................................................. 47Dotazioni di sicurezza, controllo............... 71
E
Elenco dei controlli prima dell’utilizzo ....... 63
Emergenza, procedure ........................... 102
Equipaggiamento consigliato ................... 16
Estintore, controllo ................................... 71
Etichette, altre ............................................ 9
Etichette, importanti ................................... 4
F
Funzione di limitazione del regime
motore ................................................... 37
Fusibili, sostituzione ............................... 103
G
Galloccia .................................................. 50
Gavone e cassettino portaoggetti ............ 51
Gavoni e cassettini portaoggetti,
controlli ................................................. 71
Glossario, moto d’acqua .......................... 22
Gradino di risalita ..................................... 49
Guasti, individuazione .............................. 99
Guida, posizione ...................................... 75
I
Identificazione, numeri ............................... 1
Imparare a conoscere la moto d’acqua .... 74
Imparare ad usare la moto d’acqua ......... 74
Impianto di alimentazione, controlli .......... 65
Impostazioni del sistema antifurto
Yamaha ................................................ 28
Incustodita, moto d’acqua ........................ 76
Indicatore di velocità/contagiri
analogico .............................................. 41
Individuazione dei guasti, tabella ............. 99
Interruttori, controlli .................................. 70
K
Kit utensili in dotazione ............................ 93
L
Leva dell’acceleratore, controlli ................ 69
Livello carburante, controllo ..................... 65
Livello olio motore, controllo ..................... 66
Lubrificazione ........................................... 91
Lungo termine, rimessaggio ..................... 91
M
Maniglia tientibene ................................... 48
Manutenzione........................................... 93
Modalità operative della moto d’acqua ..... 36
UF2H71H0.book Page 1 Tuesday, July 7, 2009 7:45 PM

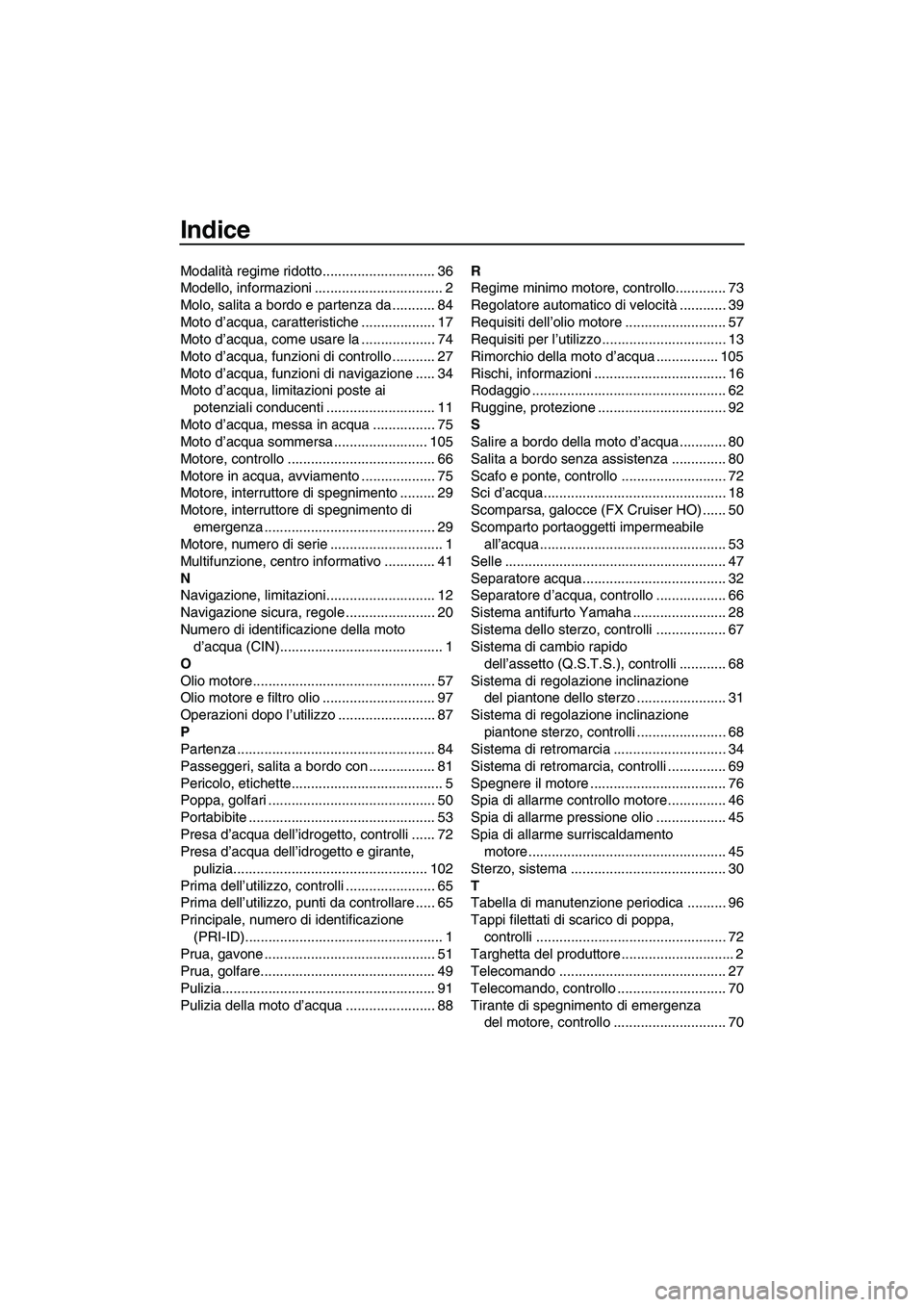

Indice
Modalità regime ridotto............................. 36
Modello, informazioni ................................. 2
Molo, salita a bordo e partenza da ........... 84
Moto d’acqua, caratteristiche ................... 17
Moto d’acqua, come usare la ................... 74
Moto d’acqua, funzioni di controllo ........... 27
Moto d’acqua, funzioni di navigazione ..... 34
Moto d’acqua, limitazioni poste ai
potenziali conducenti ............................ 11
Moto d’acqua, messa in acqua ................ 75
Moto d’acqua sommersa ........................ 105
Motore, controllo ...................................... 66
Motore in acqua, avviamento ................... 75
Motore, interruttore di spegnimento ......... 29
Motore, interruttore di spegnimento di
emergenza ............................................ 29
Motore, numero di serie ............................. 1
Multifunzione, centro informativo ............. 41
N
Navigazione, limitazioni............................ 12
Navigazione sicura, regole ....................... 20
Numero di identificazione della moto
d’acqua (CIN).......................................... 1
O
Olio motore............................................... 57
Olio motore e filtro olio ............................. 97
Operazioni dopo l’utilizzo ......................... 87
P
Partenza ................................................... 84
Passeggeri, salita a bordo con ................. 81
Pericolo, etichette....................................... 5
Poppa, golfari ........................................... 50
Portabibite ................................................ 53
Presa d’acqua dell’idrogetto, controlli ...... 72
Presa d’acqua dell’idrogetto e girante,
pulizia.................................................. 102
Prima dell’utilizzo, controlli ....................... 65
Prima dell’utilizzo, punti da controllare ..... 65
Principale, numero di identificazione
(PRI-ID)................................................... 1
Prua, gavone ............................................ 51
Prua, golfare............................................. 49
Pulizia....................................................... 91
Pulizia della moto d’acqua ....................... 88R
Regime minimo motore, controllo............. 73
Regolatore automatico di velocità............ 39
Requisiti dell’olio motore .......................... 57
Requisiti per l’utilizzo ................................ 13
Rimorchio della moto d’acqua ................ 105
Rischi, informazioni .................................. 16
Rodaggio .................................................. 62
Ruggine, protezione ................................. 92
S
Salire a bordo della moto d’acqua ............ 80
Salita a bordo senza assistenza .............. 80
Scafo e ponte, controllo ........................... 72
Sci d’acqua............................................... 18
Scomparsa, galocce (FX Cruiser HO) ...... 50
Scomparto portaoggetti impermeabile
all’acqua................................................ 53
Selle ......................................................... 47
Separatore acqua..................................... 32
Separatore d’acqua, controllo .................. 66
Sistema antifurto Yamaha ........................ 28
Sistema dello sterzo, controlli .................. 67
Sistema di cambio rapido
dell’assetto (Q.S.T.S.), controlli ............ 68
Sistema di regolazione inclinazione
del piantone dello sterzo ....................... 31
Sistema di regolazione inclinazione
piantone sterzo, controlli ....................... 68
Sistema di retromarcia ............................. 34
Sistema di retromarcia, controlli ............... 69
Spegnere il motore ................................... 76
Spia di allarme controllo motore............... 46
Spia di allarme pressione olio .................. 45
Spia di allarme surriscaldamento
motore ................................................... 45
Sterzo, sistema ........................................ 30
T
Tabella di manutenzione periodica .......... 96
Tappi filettati di scarico di poppa,
controlli ................................................. 72
Targhetta del produttore ............................. 2
Telecomando ........................................... 27
Telecomando, controllo ............................ 70
Tirante di spegnimento di emergenza
del motore, controllo ............................. 70
UF2H71H0.book Page 2 Tuesday, July 7, 2009 7:45 PM

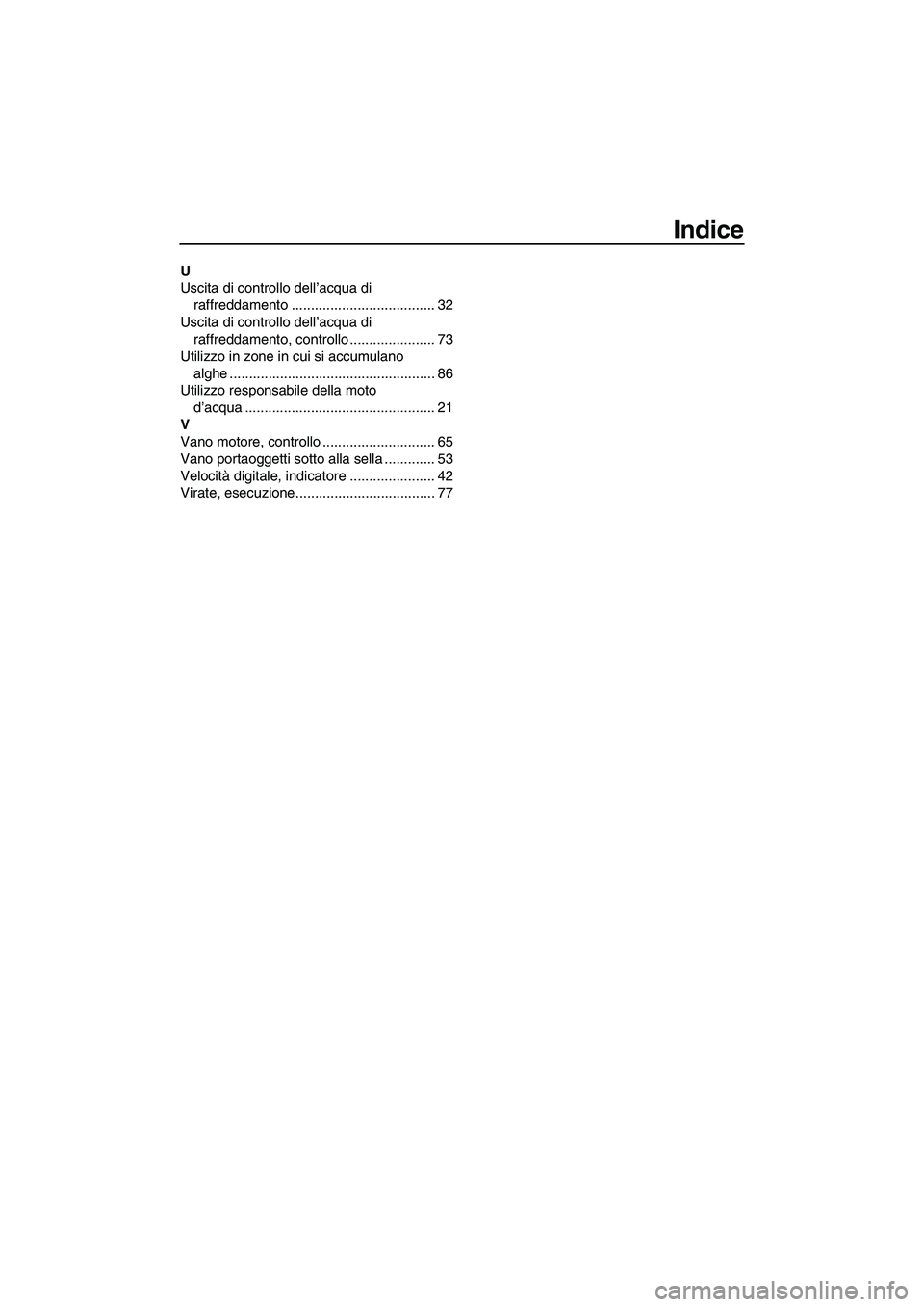

Indice
U
Uscita di controllo dell’acqua di
raffreddamento ..................................... 32
Uscita di controllo dell’acqua di
raffreddamento, controllo ...................... 73
Utilizzo in zone in cui si accumulano
alghe ..................................................... 86
Utilizzo responsabile della moto
d’acqua ................................................. 21
V
Vano motore, controllo ............................. 65
Vano portaoggetti sotto alla sella ............. 53
Velocità digitale, indicatore ...................... 42
Virate, esecuzione.................................... 77
UF2H71H0.book Page 3 Tuesday, July 7, 2009 7:45 PM

YAMAHA MOTOR CO., LTD.
Stampato negli U.S.A.
Luglio 2009–0.4 × 1 CR
UF2H71H0.book Page 1 Tuesday, July 7, 2009 7:45 PM
