2010 YAMAHA FJR1300AS Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-9
6
DAU18771
Panelen verwijderen en aanbren-
gen Bij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moeten de afgebeelde
panelen worden verwijderd. Neem deze pa-
ragraaf telkens door om een paneel te ver-
wijderen of aan te brengen.
DAU39550
Paneel A
Verwijderen van het paneelVerwijder de bouten en de drukclip en haal
dan het paneel los.Aanbrengen van het paneel
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de bouten en de drukclip
aan.
DAU47050
Panelen B en C
Om een van de panelen te verwijderen1. Verwijder de zadels. (Zie pagina 3-21.)
2. Verwijder de bouten en de snelsluit-
schroeven.
1. Paneel A
1. Paneel B
1. Paneel C
1. Paneel A
2. Bout
3. Drukclip
U1DAD0D0.book Page 9 Friday, January 15, 2010 2:48 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-10
6
3. Trek de onderzijde van het paneel
naar buiten, trek de voorzijde van het
paneel naar beneden en schuif het pa-neel dan naar voren om het aan de
achterzijde los te maken zoals ge-
toond.1. Paneel B
2. Bout
3. Snelsluitschroef
1. Paneel C
2. Bout
3. Snelsluitschroef
1. Paneel B
1. Paneel B
1
1
1. Paneel B
1. Paneel C
11
U1DAD0D0.book Page 10 Friday, January 15, 2010 2:48 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-11
6
Om het paneel aan te brengen1. Steek de achterzijde van het paneel in
de achterkap zoals getoond en steek
dan de bovenste rand van het paneel
in de tankzijkap.2. Duw de onderzijde van het paneel erin
zoals getoond.1. Paneel C
1. Paneel C
1
1
1. Paneel B
2. Achterkap
1. Paneel B
2. Tankzijkap
1
2
1
2
1. Paneel B
1. Paneel C
2. Achterkap
1
1
2
U1DAD0D0.book Page 11 Friday, January 15, 2010 2:48 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-12
6
3. Breng de bouten en de snelsluit-
schroeven aan.
4. Breng de zadels aan.
DAU19642
Controleren van de bougies Bougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door verhit-
ting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd in
het periodieke smeer- en onderhoudssche-
ma. De conditie van de bougies kan daar-
naast veel duidelijk maken over de conditie
van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin ver-
kleurd zijn (de ideale kleur als normaal met
de machine wordt gereden), en alle bougies
in de motor horen dezelfde verkleuring te
hebben. Wanneer een bougie een heel an-
dere kleur vertoont, werkt de motor mogelijk
niet naar behoren. Probeer dergelijke pro-
blemen niet zelf vast te stellen. Laat in
plaats daarvan uw machine nakijken door
een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slag
1. Paneel C
2. Tankzijkap
1. Paneel C
1
21
Voorgeschreven bougie:
NGK/CR8E
DENSO/U24ESR-N
1. ElektrodenafstandElektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)
Aanhaalmoment:
Bougie:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1DAD0D0.book Page 12 Friday, January 15, 2010 2:48 PM

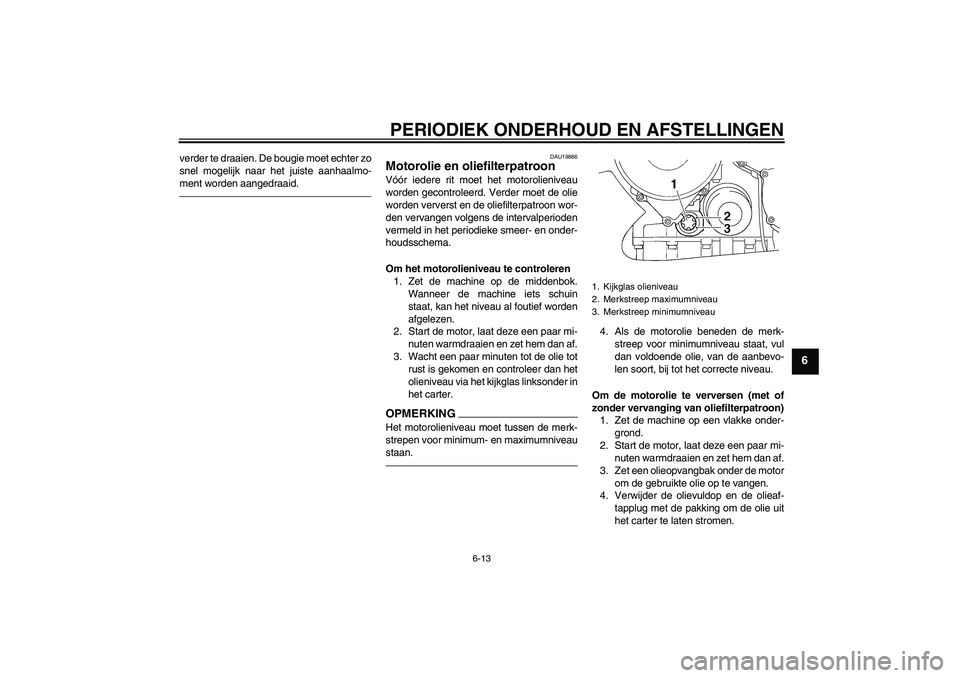

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-13
6
verder te draaien. De bougie moet echter zo
snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
DAU19886
Motorolie en oliefilterpatroon Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon wor-
den vervangen volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema.
Om het motorolieniveau te controleren
1. Zet de machine op de middenbok.
Wanneer de machine iets schuin
staat, kan het niveau al foutief worden
afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot
rust is gekomen en controleer dan het
olieniveau via het kijkglas linksonder in
het carter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie, van de aanbevo-
len soort, bij tot het correcte niveau.
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon)
1. Zet de machine op een vlakke onder-
grond.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Zet een olieopvangbak onder de motor
om de gebruikte olie op te vangen.
4. Verwijder de olievuldop en de olieaf-
tapplug met de pakking om de olie uit
het carter te laten stromen.1. Kijkglas olieniveau
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
U1DAD0D0.book Page 13 Friday, January 15, 2010 2:48 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-14
6
OPMERKINGSla de stappen 5–7 over als de oliefilterpa-
troon niet wordt vervangen.5. Verwijder de oliefilterpatroon met een
oliefiltersleutel.
OPMERKINGDe Yamaha dealer kan een oliefiltersleutel
leveren.6. Smeer een dun laagje schone motoro-
lie op de O-ring van de nieuwe oliefil-
terpatroon.
OPMERKIN
G
Zorg dat de o-ring correct aanligt.7. Plaats de nieuwe oliefilterpatroon en
zet deze dan met een momentsleutel
vast met het voorgeschreven aanhaal-
moment.
1. Olievuldop
2. Olieaftapplug
3. Pakking
1
2
3
1. Oliefilterpatroon
2. Oliefiltersleutel
1. O-ring
1. Oliefilterpatroon
2. Momentsleutel
U1DAD0D0.book Page 14 Friday, January 15, 2010 2:48 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-15
6
8. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
9. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motorolie,
breng dan de olievuldop aan en zet
deze vast.OPMERKINGVeeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.
LET OP
DCA11620


Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.


Zorg dat er geen verontreinigingen
in het carter terecht komen.
10. Start de motor, laat deze een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.OPMERKINGNadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan als het
olieniveau correct is.
LET OP
DCA10401
Zet de motor direct af als het waarschu-
wingslampje olieniveau knippert of blijft
branden en laat het voertuig controleren
door een Yamaha dealer, zelfs als het
olieniveau in orde is.11. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig. Aanhaalmoment:
Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment:
Olieaftapplug:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Zonder vervanging van oliefilterpa-
troon:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Met vervanging van oliefilterpatroon:
4.00 L (4.23 US qt, 3.52 Imp.qt)
U1DAD0D0.book Page 15 Friday, January 15, 2010 2:48 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6
DAU20015
Cardanolie Vóór elke rit moet het cardanhuis worden
gecontroleerd op olielekkage. In geval van
lekkage dient u de machine door een
Yamaha dealer te laten nakijken en repare-
ren. Controleer verder als volgt het niveau
van de cardanolie en ververs de olie vol-
gens de intervaltijden vermeld in het perio-
dieke smeer- en onderhoudsschema.
WAARSCHUWING
DWA10370


Zorg ervoor dat geen verontreini-
gingen het cardanhuis kunnen bin-
nendringen.


Zorg dat er geen olie op de banden
of wielen terechtkomt.
Controleren van het olieniveau in het
cardanhuis
1. Zet de machine op de middenbok.OPMERKINGZorg dat de machine rechtop staat bij het
controleren van het olieniveau. Wanneer de
machine iets schuin staat, kan het niveau al
foutief worden afgelezen.2. Verwijder de vulplug van de cardanolie
met de pakking en controleer het olie-
niveau in het cardanhuis.
OPMERKINGHet olieniveau moet bij de rand van de vulo-
pening staan.3. Als de olie onder de rand van de vulo-
pening staat, vul dan genoeg olie van
de aanbevolen soort bij tot het correcte
niveau.
4. Controleer of de pakking beschadigd
is en vervang indien nodig.
5. Monteer de vulplug van de cardanolie
met de pakking en zet de plug vast met
het voorgeschreven aanhaalmoment.Om de cardanolie te verversen
1. Zet de machine op een vlakke onder-
grond.
2. Plaats een olieopvangbak onder het
cardanhuis om de gebruikte olie op te
vangen.
3. Verwijder de vulplug van de cardanolie
en de aftapplug van de cardanolie met
hun pakkingen om de olie uit het car-
danhuis af te tappen.
4. Monteer de aftapplug van de cardano-
lie met de nieuwe pakking en zet de
plug vast met het voorgeschreven
aanhaalmoment.1. Vulplug cardanolie
2. Pakking
3. Correct olieniveauAanhaalmoment:
Vulplug cardanolie:
23 Nm (2.3 m·kgf, 17 ft·lbf)
3
21
1. Vulplug cardanolie
2. Aftapplug cardanolie
3. Pakking
11
2
3
