2010 YAMAHA FJR1300AS Instructieboekje (in Dutch)

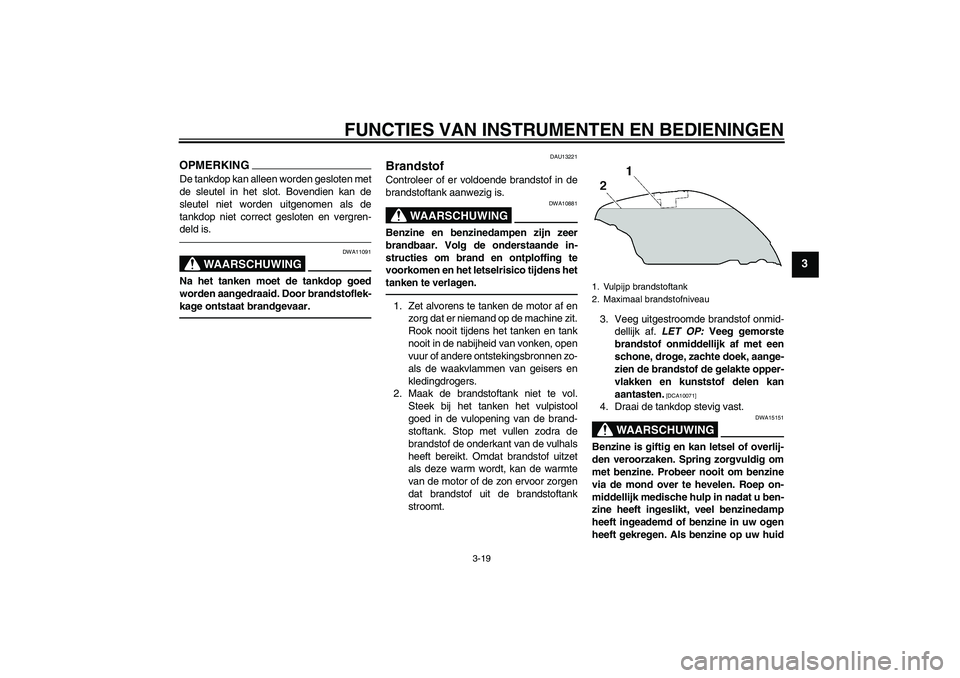

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-19
3
OPMERKINGDe tankdop kan alleen worden gesloten met
de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct gesloten en vergren-
deld is.
WAARSCHUWING
DWA11091
Na het tanken moet de tankdop goed
worden aangedraaid. Door brandstoflek-
kage ontstaat brandgevaar.
DAU13221
Brandstof Controleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10881
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om brand en ontploffing te
voorkomen en het letselrisico tijdens het
tanken te verlagen.1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine zit.
Rook nooit tijdens het tanken en tank
nooit in de nabijheid van vonken, open
vuur of andere ontstekingsbronnen zo-
als de waakvlammen van geisers en
kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt.3. Veeg uitgestroomde brandstof onmid-
dellijk af. LET OP: Veeg gemorste
brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10071]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15151
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huid1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
U1DAD0D0.book Page 19 Friday, January 15, 2010 2:48 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-20
3
terechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kleding
morst, trek dan andere kleding aan.
DAU13320
LET OP
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren en
ook aan het uitlaatsysteem.Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskosten
beperkt.
DAU39451
Tankbeluchtingsslang/overloop-
slang Alvorens de motorfiets te gebruiken:

Controleer de aansluiting van de tank-
beluchtingsslang/overloopslang.


Controleer de tankbeluchtings-
slang/overloopslang op scheuren of
beschadiging en vervang indien nodig.


Controleer of het uiteinde van de tank-
beluchtingsslang/overloopslang niet
verstopt is en reinig indien nodig.
DAU13445
Uitlaatkatalysatoren Dit voertuig is uitgerust met uitlaatkatalysa-
toren in het uitlaatsysteem.
WAARSCHUWING
DWA10862
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Let op het volgende
om brandgevaar of brandwonden te
voorkomen:

Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlam vat.


Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaatsys-
teem in aanraking kunnen komen.


Controleer of het uitlaatsysteem is
afgekoeld alvorens onder-
houdswerkzaamheden uit te voe-
ren.


Laat de motor niet langer dan enke-
le minuten stationair draaien. Lang
stationair draaien kan leiden tot
oververhitting.
Voorgeschreven brandstof:
UITSLUITEND NORMALE LOOD-
VRIJE BENZINE
Inhoud brandstoftank:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Brandstofreserve:
5.5 L (1.45 US gal, 1.21 Imp.gal)
1. Tankbeluchtingsslang/overloopslang
U1DAD0D0.book Page 20 Friday, January 15, 2010 2:48 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-21
3
LET OP
DCA10701
Gebruik uitsluitend loodvrije benzine. Bij
gebruik van loodhoudende benzine zal
onherstelbare schade worden toege-
bracht aan de uitlaatkatalysator.
DAU39492
Zadels Duozadel
Verwijderen van het duozadel1. Steek de sleutel in het duozadelslot en
draai hem linksom.
2. Trek de voorzijde van het duozadel
omhoog en trek het zadel naar voren.
Aanbrengen van het duozadel1. Steek de uitsteeksels aan de achterzij-
de van het duozadel in de zadelbeves-
tiging zoals afgebeeld, en druk dan de
voorzijde van het zadel omlaag om het
duozadel te vergrendelen.2. Neem de sleutel uit.
Bestuurderszadel
Verwijderen van het bestuurderszadel
1. Verwijder het duozadel.
2. Druk de hendel van het bestuurders-
zadel onder de achterzijde van het be-
stuurderszadel naar links zoals
getoond en verwijder dan het zadel.
1. Vergrendeling duozadel
2. Ontgrendelen.
1. Uitsteeksel
2. Zadelbevestiging
U1DAD0D0.book Page 21 Friday, January 15, 2010 2:48 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-22
3
Aanbrengen van het bestuurderszadel1. Steek het uitsteeksel aan de voorzijde
van het bestuurderszadel in de zadel-
bevestiging zoals getoond, en druk
dan de achterzijde van het zadel om-
laag om te vergrendelen.2. Installeer het duozadel.
OPMERKING

Controleer of de zadels stevig zijn ver-
grendeld alvorens te gaan rijden.


De hoogte van het bestuurderszadel
kan worden versteld om de rijpositie
aan te passen. (Zie pagina 3-22.)
DAU39632
De hoogte van het bestuurders-
zadel verstellen Het bestuurderszadel kan in twee verschil-
lende standen worden gezet, al naar gelang
de voorkeur van de bestuurder.
Bij aflevering staat het bestuurderszadel in
de lage stand.
Het bestuurderszadel in de hoge stand
zetten
1. Verwijder het bestuurderszadel. (Zie
pagina 3-21.)
2. Verwijder de afsteller voor de zadel-
hoogte door deze omhoog te trekken.
1. Vergrendelingshendel bestuurderszadel
2. Bestuurderszadel
1. Uitsteeksel
2. Zadelbevestiging
1. Lage stand
2. Hoge stand
U1DAD0D0.book Page 22 Friday, January 15, 2010 2:48 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-23
3
3. Beweeg de afdekking van de houder
van het bestuurderszadel naar de lage
stand zoals getoond.
4. Plaats de afsteller voor de zadelhoog-
te zo dat het merkteken “H” is uitgelijnd
met het referentiemerkteken.5. Steek het uitsteeksel aan de voorzijde
van het bestuurderszadel in zadelbe-
vestiging B zoals getoond.6. Lijn het uitsteeksel aan de onderzijde
van het bestuurderszadel uit met sleuf
“H” en druk dan zoals getoond de ach-
terzijde van het zadel omlaag om te
vergrendelen.
7. Installeer het duozadel.
Het bestuurderszadel in de lage stand
zetten
1. Verwijder het bestuurderszadel. (Zie
pagina 3-21.)
2. Verwijder de afsteller voor de zadel-
hoogte door deze omhoog te trekken.
3. Beweeg de afdekking van de houder
van het bestuurderszadel naar de
hoge stand.
4. Plaats de afsteller voor de zadelhoog-
te zo dat het merkteken “L” is uitgelijnd
met het referentiemerkteken.1. Afsteller hoogte bestuurderszadel
1. Afdekpaneel zadelbevestiging
1. Afsteller hoogte bestuurderszadel
2. Merkteken “H”
3. Referentiemerkteken
1. Uitsteeksel
2. Zadelbevestiging B (voor hoge stand)
3. Afdekpaneel zadelbevestiging
1. Sleuf “H”
U1DAD0D0.book Page 23 Friday, January 15, 2010 2:48 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-24
3
5. Steek het uitsteeksel aan de voorzijde
van het bestuurderszadel in zadelbe-
vestiging A zoals getoond.6. Lijn het uitsteeksel aan de onderzijde
van het bestuurderszadel uit met sleuf
“L” en druk dan zoals getoond de ach-
terzijde van het zadel omlaag om te
vergrendelen.
7. Installeer het duozadel.
OPMERKIN
G
Controleer of de zadels stevig zijn vergren-
deld alvorens te gaan rijden.
DAU14422
Opbergcompartiment Dit opbergcompartiment is bedoeld voor het
opbergen van een origineel Yamaha
CYCLELOK-slot. (Andere typen sloten pas-
sen mogelijk niet.) Bij het opbergen van een
CYCLELOK-slot in het opbergcomparti-
ment moet dit stevig met de riemen worden
bevestigd. Als het CYCLELOK-slot niet in
het opbergcompartiment is opgeborgen,
maak dan de riemen vast om het niet te ver-
liezen.
WAARSCHUWING
DWA10961


Overschrijd het maximumlaadge-
wicht van 3 kg (7 lb) voor het op-
bergcompartiment niet.
1. Afsteller hoogte bestuurderszadel
2. Merkteken “L”
3. Referentiemerkteken
1. Uitsteeksel
2. Afdekpaneel zadelbevestiging
3. Zadelbevestiging A (voor lage stand)
1
2
3
1. Sleuf “L”
1. Opbergcompartiment
2. Yamaha CYCLELOK-slot (optie)
U1DAD0D0.book Page 24 Friday, January 15, 2010 2:48 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-25
3


Overschrijd het maximumgewicht
van 208 kg (459 lb) voor het voertuig
niet.
DAU39480
Accessoirebox De accessoirebox bevindt zich naast het in-
strumentenpaneel.
Om de accessoirebox te openen
1. Steek de sleutel in het contactslot en
draai deze naar “ON”.
2. Druk op de knop van de accessoire-
box en open dan het deksel.
3. Draai de sleutel naar “OFF” om de
accu te sparen.
Om de accessoirebox te sluiten
1. Klap het deksel van de accessoirebox
omlaag.
2. Neem de sleutel uit.
LET OP
DCA11800
Plaats geen hittegevoelige voorwerpen
in de accessoirebox. De accessoirebox
kan zeer heet worden, vooral wanneer
de motor draait of warm is.
WAARSCHUWING
DWA11421


Overschrijd het maximumlaadge-
wicht van 0.3 kg (0.66 lb) voor de ac-
cessoirebox niet.


Overschrijd het maximumgewicht
van 208 kg (459 lb) voor het voertuig
niet.
1. Deksel accessoirebox
2. Accessoirebox
3. Knop accessoirebox
U1DAD0D0.book Page 25 Friday, January 15, 2010 2:48 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-26
3
DAU39611
Aanpassen van de koplamp-
hoogte De koplamp is voorzien van afstelknoppen
voor het hoger of lager richten van de licht-
bundels. Het aanpassen van de koplamp-
hoogte kan nodig zijn om het zicht te
verbeteren en om te voorkomen dat tegen-
liggers worden verblind wanneer het voer-
tuig zwaarder of minder zwaar beladen is
dan gebruikelijk. Houd u bij het afstellen van
de koplampen aan de plaatselijke wet- en
regelgeving.
Draai de knoppen in richting (a) om de kop-
lampen hoger te zetten. Draai de knoppen
in richting (b) om de koplampen lager te zet-
ten.
DAU39641
Stand van het stuur Het stuur kan in drie verschillende standen
worden gezet, al naar gelang de voorkeur
van de bestuurder. Laat de stand van het
stuur aanpassen bij een Yamaha-dealer.
DAU39621
Openen en sluiten van de
stroomlijnpanelen De stroomlijnpanelen kunnen 30 mm (1.18
in) worden opengezet voor extra ventilatie
al naar gelang de rijomstandigheden.
Een stroomlijnpaneel openzetten
1. Verwijder de snelsluitschroeven.
1. Knop koplamphoogteverstelling
1. Stuur
1. Stroomlijnpaneel
1. Snelsluitschroef1
1
