2010 Seat Altea XL sensor

Selbsthilfe
276Sicherungsbelegung, Instrumententafel linksSicherungenNummer
Verbraucher
Ampere
1
Nicht belegt
2
Nicht belegt
3
Nicht belegt
4
Nicht belegt
5
Nicht belegt
6
Nicht belegt
7
Nicht belegt
8
Nicht belegt
9
Airbag
5
10
Stromversorgung RSE (Display an der Dachkons-
ole)
10
11
Nicht belegt
12
Xenon-Scheinwerfer links
10
13
Kombiinstrument (Ölstand) / Steuergerät Leitun-
gen (BCM) / Heizung / ABS, ESP / Park Pilot /
Gateway / Durchflussmesser
5
14
Getriebe / Lenkhilfe / Bremslichtsensor / Anhän-
ger / ABS, ESP / Haldex / Lichtschalter
10
15
Beheizbare Frontscheibe / Instrumentenbeleuch-
tung / Diagnosezentrale / Motorsteuerung /
Zusatzheizung / AFS-Scheinwerfer / Park Pilot
10
16
Xenon-Scheinwerfer rechts
10
17
Motormanagement / RSE-System mit START STOP
10
18
Kombi / Hebel mit START STOP
5
19
Navigation / Radio mit START STOP
15
20
Park-Pilot (Einparkhilfe) / Schalthebel / ESP-Steu-
ergerät
10
21
Nicht belegt
22
Volumetrischer Alarmsensor / Alarmhupe
5
23
Diagnose / Regensensor / Lichtschalter
10
24
Kundendienst Vorinstallation Anhängerkupplung
15
25
Anschluss Steuergerät Automatikgetriebe
20
26
Vakuumpumpe
20
27
Stromversorgung RSE (Display an der Dachkons-
ole) ohne START STOP
10
28
Heckwischermotor
20
29
Nicht belegt
30
Steckdose / Zigarettenanzünder
20
31
Nicht belegt
32
Nicht belegt
33
Heizung
40
34
Nicht belegt
35
Nicht belegt
36
Nicht belegt
37
Nicht belegt
38
Nicht belegt
39
Anhänger-Steuergerät (Anhängerkupplung)
15
Nummer
Verbraucher
Ampere
AlteaXL_DE.book Seite 276 Dienstag, 1. September 2009 9:25 09

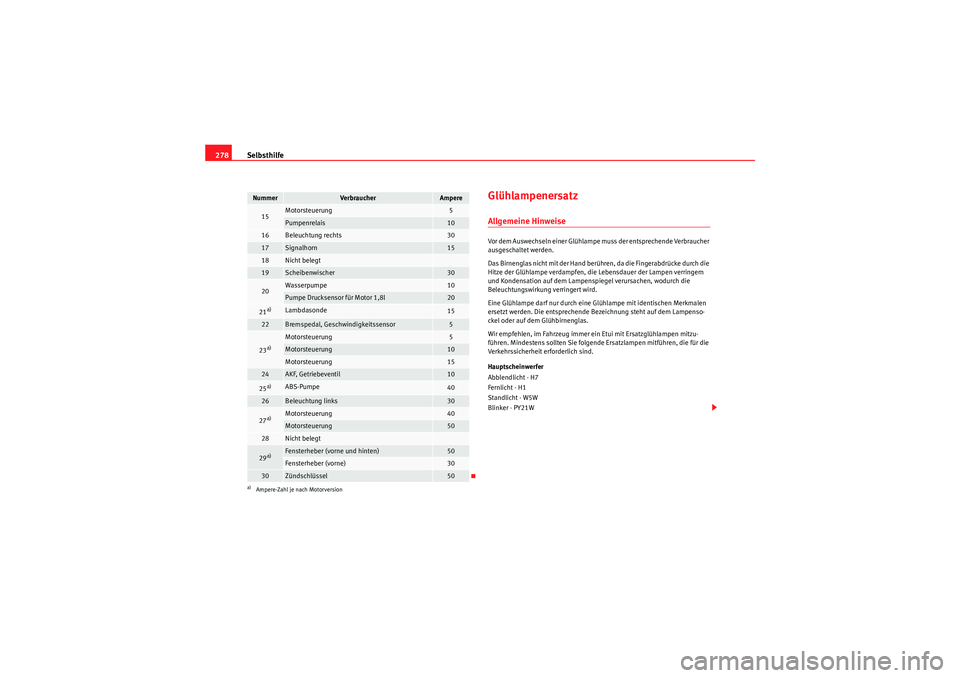

Selbsthilfe
278
Glühlampenersatz Allgemeine HinweiseVor dem Auswechseln einer Glühlampe muss der entsprechende Verbraucher
ausgeschaltet werden.
Das Birnenglas nicht mit der Hand berühren, da die Fingerabdrücke durch die
Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verringern
und Kondensation auf dem Lampenspiegel verursachen, wodurch die
Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf dem Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ein Etui mit Ersatzglühlampen mitzu-
führen. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind.
Hauptscheinwerfer
Abblendlicht - H7
Fernlicht - H1
Standlicht - W5W
Blinker - PY21W
15
Motorsteuerung
5
Pumpenrelais
10
16
Beleuchtung rechts
30
17
Signalhorn
15
18
Nicht belegt
19
Scheibenwischer
30
20
Wasserpumpe
10
Pumpe Drucksensor für Motor 1,8l
20
21a)
Lambdasonde
15
22
Bremspedal, Geschwindigkeitssensor
5
23a)
Motorsteuerung
5
Motorsteuerung
10
Motorsteuerung
15
24
AKF, Getriebeventil
10
25a)
ABS-Pumpe
40
26
Beleuchtung links
30
27a)
Motorsteuerung
40
Motorsteuerung
50
28
Nicht belegt
29a)
Fensterheber (vorne und hinten)
50
Fensterheber (vorne)
30
30
Zündschlüssel
50
a)Ampere-Zahl je nach MotorversionNummer
Verbraucher
Ampere
AlteaXL_DE.book Seite 278 Dienstag, 1. September 2009 9:25 09

Stichwortverzeichnis
316Spezifikationen . . . . . . . . . . . . . . . . . . . . . . 240
Wechsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 243
Motoröldruck Kontrollleuchte . . . . . . . . . . . . . . . . . . . . 66, 84
Motorraum Arbeiten im Motorraum . . . . . . . . . . . . . . . . 237
Motorraum reinigen . . . . . . . . . . . . . . . . . . . . . 224
Motorraumübersicht . . . . . . . . . . . . . . . . . . . . . 297
Motorsteuerung Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 80
Motorstörung Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 80
Multifunktionsanzeige . . . . . . . . . . . . . . . . . . . . 63NNebelscheinwerfer . . . . . . . . . . . . . . . . . . . . . . 117
Nebelscheinwerfer mit Cornering-Funktion . . . 123
Nebelschlussleuchte Kontrollleuchte . . . . . . . . . . . . . . . . . . . 80, 117
Notbremsfunktion . . . . . . . . . . . . . . . . . . . 124, 201
Notlaufreifen . . . . . . . . . . . . . . . . . . . . . . . . . . . 258
Notöffnung Türen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
Notverriegelung der Türen . . . . . . . . . . . . . . . . 101OÖffnen und Schließen . . . . . . . . . . . . . . . . . . . . 109 Individuelle Einstellungen . . . . . . . . . . . . . 101
Oktanzahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235 Öl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
Ölmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . 241
Ölmessstab . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242
Ölstand prüfen . . . . . . . . . . . . . . . . . . . . . . . . . 242
Ölwechsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 243
PParken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192
Parking System . . . . . . . . . . . . . . . . . . . . . . . . . 193
Parking System Plus . . . . . . . . . . . . . . . . . . . . . 194
Parklicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
Pedale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Pflege
Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Pflegemittel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 218
Pflegen und Reinigen . . . . . . . . . . . . . . . . . . . . 218
Pollenfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
Polsterstoffe reinigen . . . . . . . . . . . . . . . . . . . . 226
Profiltiefe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 257RRad wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . 265
Radblenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . 266
Räder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 254
Radschrauben . . . . . . . . . . . . . . . . . . . . . . . . . . 267 Drehmoment . . . . . . . . . . . . . . . . . . . . . . . . 260
Regensensor* . . . . . . . . . . . . . . . . . . . . . . . . . . 131
Reifen und Räder Abmessungen . . . . . . . . . . . . . . . . . . . . . . . 259 Reifenfülldruck . . . . . . . . . . . . . . . . . . . . . . . . . 254
Undichtigkeit . . . . . . . . . . . . . . . . . . . . . . . . 256
Reifenfülldruck-Kontrollsystem . . . . . . . . . . . . 255
Reifenkontrollanzeige . . . . . . . . . . . . . . . . . . . . . 82
Reifenlebensdauer . . . . . . . . . . . . . . . . . . . . . . 256
Reifenreparaturset . . . . . . . . . . . . . . . . . . 264, 271
Reinigen und Pflegen . . . . . . . . . . . . . . . . . . . . 218
Reparaturen Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Reserverad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 264
Richtige Einstellung der hinteren Kopfstützen Gebrauchs- und Außergebrauchsstellung der hinteren Kopfstützen . . . . . . . . . . . . . . . . . 14
Richtige Einstellung der vorderen Kopfstützen . 13
Richtiges Schuhwerk tragen . . . . . . . . . . . . . . . 16
Rückleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . 282
Rücksitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
Rückspiegel innen . . . . . . . . . . . . . . . . . . . . . . 134
Rückwärtsgang Schaltgetriebe . . . . . . . . . . . . . . . . . . . . . . . 185
Rußpartikelfilter bei Dieselmotoren . . . . . . . . . 211
Rußsättigung des Partikelfilters bei Dieselmotoren Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 81
SSafesicherung - Safe . . . . . . . . . . . . . . . . . . . . . . 98
Säurestand prüfen . . . . . . . . . . . . . . . . . . . . . . 252
Schadstofffilter . . . . . . . . . . . . . . . . . . . . . . . . . 173
Schalten mit der Tiptronic . . . . . . . . . . . . . . . . 189
AlteaXL_DE.book Seite 316 Dienstag, 1. September 2009 9:25 09
