Entretien
42
7

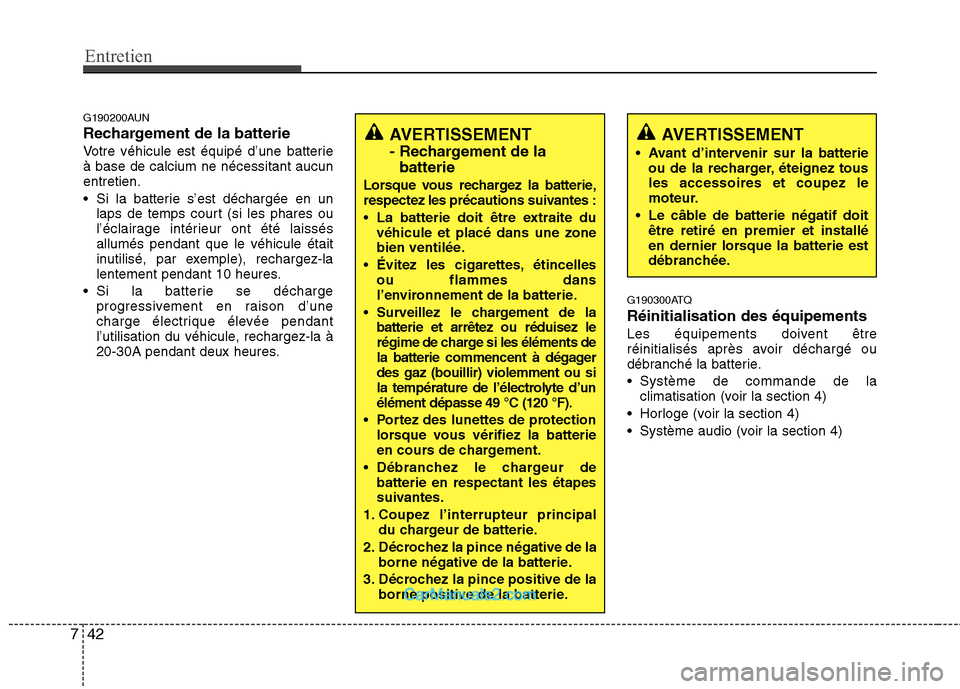

G190200AUN
Rechargement de la batterie
Votre véhicule est équipé d’une batterie à base de calcium ne nécessitant aucunentretien.
Si la batterie s’est déchargée en un
laps de temps court (si les phares ou
l’éclairage intérieur ont été laissésallumés pendant que le véhicule était
inutilisé, par exemple), rechargez-la
lentement pendant 10 heures.
Si la batterie se décharge progressivement en raison d’une
charge électrique élevée pendant
l’utilisation du véhicule, rechargez-la à
20-30A pendant deux heures. G190300ATQ Réinitialisation des équipements
Les équipements doivent être
réinitialisés après avoir déchargé ou
débranché la batterie.
Système de commande de la
climatisation (voir la section 4)
Horloge (voir la section 4)
Système audio (voir la section 4)
AVERTISSEMENT
Avant d’intervenir sur la batterie ou de la recharger, éteignez tous les accessoires et coupez le
moteur.
Le câble de batterie négatif doit être retiré en premier et installé
en dernier lorsque la batterie est
débranchée.AVERTISSEMENT
- Rechargement de la
batterie
Lorsque vous rechargez la batterie,
respectez les précautions suivantes :
La batterie doit être extraite du véhicule et placé dans une zone
bien ventilée.
Évitez les cigarettes, étincelles ou flammes dans
l’environnement de la batterie.
Surveillez le chargement de la batterie et arrêtez ou réduisez le
régime de charge si les éléments de
la batterie commencent à dégagerdes gaz (bouillir) violemment ou si
la température de l’électrolyte d’unélément dépasse 49 °C (120 °F).
Portez des lunettes de protection lorsque vous vérifiez la batterie
en cours de chargement.
Débranchez le chargeur de batterie en respectant les étapes
suivantes.
1. Coupez l’interrupteur principal du chargeur de batterie.
2. Décrochez la pince négative de la borne négative de la batterie.
3. Décrochez la pince positive de la borne positive de la batterie.

757
Entretien

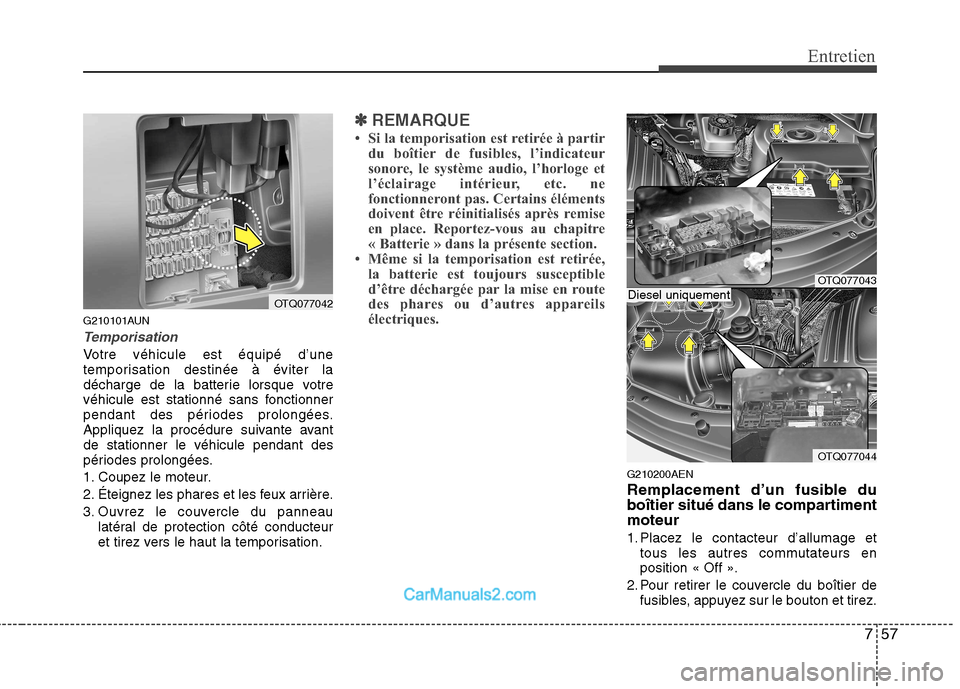

G210101AUN
Temporisation
Votre véhicule est équipé d’une
temporisation destinée à éviter la
décharge de la batterie lorsque votre
véhicule est stationné sans fonctionner
pendant des périodes prolongées.
Appliquez la procédure suivante avantde stationner le véhicule pendant des
périodes prolongées.
1. Coupez le moteur.
2. Éteignez les phares et les feux arrière.
3. Ouvrez le couvercle du panneaulatéral de protection côté conducteur
et tirez vers le haut la temporisation.
✽✽ REMARQUE
 Si la temporisation est retirée à partir du boîtier de fusibles, l’indicateur
sonore, le système audio, l’horloge et
l’éclairage intérieur, etc. ne
fonctionneront pas. Certains éléments
doivent être réinitialisés après remise
en place. Reportez-vous au chapitre
« Batterie » dans la présente section.
 Même si la temporisation est retirée,
la batterie est toujours susceptible
d’être déchargée par la mise en route
des phares ou d’autres appareils
électriques.
G210200AEN
Remplacement d’un fusible du
boîtier situé dans le compartimentmoteur
1. Placez le contacteur d’allumage ettous les autres commutateurs en position « Off ».
2. Pour retirer le couvercle du boîtier de fusibles, appuyez sur le bouton et tirez.
OTQ077042
OTQ077043
OTQ077044
Diesel uniquement

Entretien
60
7
Panneau à fusibles du tableau du bord
Description Calibre
Composants protégés
du fusible
AUDIO-2 10A Audio, horloge numérique, BCM, commutateur de commande de rétroviseur extérieur
C/LIGHTER 20A Allume-cigares, prise de courant avant
S/HTD DRI 10A Commutateur chauffage de siège conducteur (le cas èchèant)
DRL 10A BCM (le cas èchèant)
RR FOG LP 15A Relais feux antibrouillard arrière
H/LP 10A Relais phare (haut/bas)
FRT WIPER 25A Relais essuie-glace avant, moteur d'essuie-glace avant
BCM 10A BCM
HTR 10A Relais de la soufflerie avant/arrière, module de commande de climatisation automatique avant/arrière, relais
ventilateur du condensateur, rétroviseur électro-chromé, thermorupteur, relais du préchauffeur PTC (D4CB),
électrovanne EGR (D4BH)
B/UP LP 10A Ais de feux de recul, commutateur de feux de recul, commutateur de plage boîte-pont
ABS 10A Module de commande ABS/ESP, commutateur ESP (D4CB)
T/SIG LP 10A Commutateur feux de détresse
A/BAG 10A Module de commande SRS
A/BAG IND 10A mbiné d'instruments
CLUSTER 10A Combiné d'instruments, BCM, module de commande d'antidémarrage (D4BH),
relais de climatisation (D4BH), résistance générateur
ECU 10A Capteur de vitesse du véhicule, ECM, débitmètre d'air (D4CB), pompe d'injection (D4BH),
TCM, témoin de filtre à carburant
START 10A Relais du démarreur, relais d'alarme antivol
MIRR HTD 10A Module de commande de climatisation avant, commande de rétroviseur extérieur et désembueur gauche/droit
STOP LP 15A Commutateur feux de stop
BWS 10A Signal sonore

761
Entretien

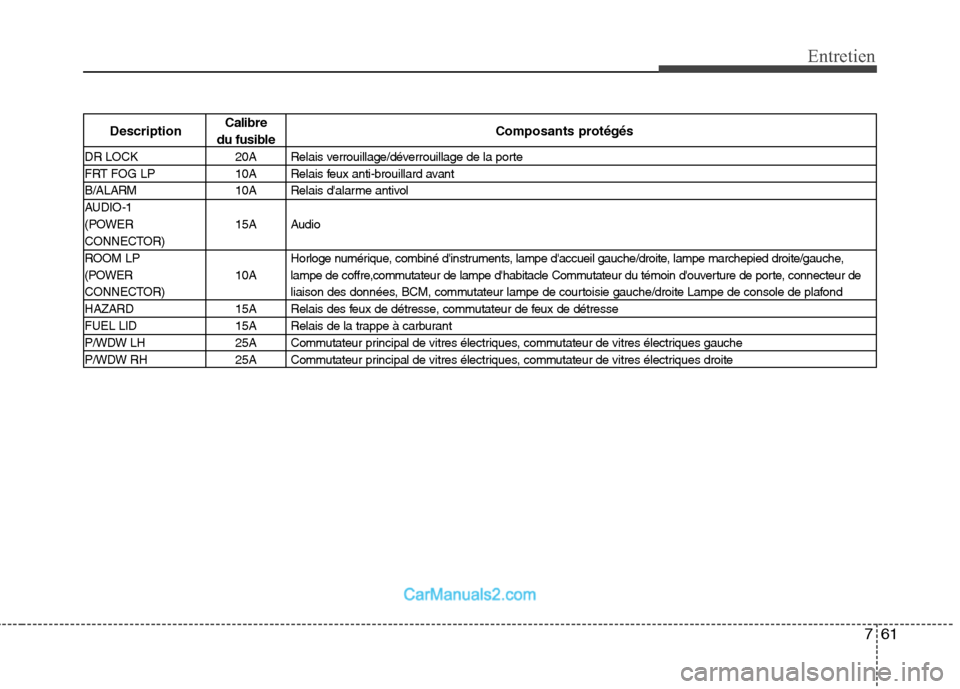

DescriptionCalibre
Composants protégés
du fusible
DR LOCK 20A Relais verrouillage/déverrouillage de la porte
FRT FOG LP 10A Relais feux anti-brouillard avant
B/ALARM 10A Relais d'alarme antivol
AUDIO-1
15A Audio
(POWER
CONNECTOR)
ROOM LP
10AHorloge numérique, combiné d'instruments, lampe d'accueil gauche/droite, lampe marchepied droite/gauche,
(POWER lampe de coffre,commutateur de lampe d'habitacle Commutateur du témoin d'ouverture de porte, connecteur de
CONNECTOR) liaison des données, BCM, commutateur lampe de courtoisie gauche/droite Lampe de console de plafond
HAZARD 15A Relais des feux de détresse, commutateur de feux de détresse
FUEL LID 15A Relais de la trappe à carburant
P/WDW LH 25A Commutateur principal de vitres électriques, commutateur de vitres électriques gauche
P/WDW RH 25A Commutateur principal de vitres électriques, commutateur de vitres électriques droite

Entretien
62
7
Boîtier de fusibles situé dans le compartiment moteur
Description Calibre
Composants protégés
du fusible
ALT 150A Fusible (A/CON, DÉGIVRAGE AVANT), fil fusible (CHAUF AV., CHAUF. ARR., HTD ARR., C/VENT.,
F/FILTRE, ABS 1/2), Générateur, fusible E/R et boîte relais droit
BATT 1 50A Fusible (BLOC. PTE, AB AV, B/ALARM, connecteur d'alimentation (AUDIO-1, LP HABIT))
BATT 2 30A Fusibble (TRAP. CARBU, VIT/EL G/D, DETRESSE), connecteur de contrôle multifonction
BATT 3/RAD FAN 40A Contacteur d’allumage (IG2, START), relais du démarreur
IGN 1 40A Contacteur d’allumage (ACC, IG1)
IGN 2 40A Fusible (LP STOP, BWS), relais de ventilateur de radiateur (G4KC)
ECU MAIN 30A/20A Relais commande moteur
FRT HTR 40A Relais de soufflerie avant
RR HTD 40A Relais désembueur arrière
RR HTR 40A Relais de soufflerie arrière
ABS 1 40A Module de commande ABS (G4KC)
ABS 2 40A Module de commande ABS (G4KC)
C/FAN 30A Relais ventilateur de condensateur 1
F/FILTER 30A Relais réchauffeur filtre à carburant (Moteur Diesel)
ECU/TCU 10A TCM, ECM (Moteur Essence)
HORN 10A Relais avertisseur sonore
BURNER 20A Module de commande de chauffage auxiliaire (D4CB)
F/PUMP 15A Relais pompe à carburant (G4KC)
ALT 10A Générateur (D4BH)
H/LP HI 15A Relais phare (HAUT), relais phare (BAS)
A/CON 10A Relais climatisation
FRT DEICER 15A Relais désembueur pare-brise (le cas échéant)
TAIL LH 10A Phare gauche (feu de position), bloc feu arrière gauche, éclairage plaque d'immatriculation gauche
