2010 FIAT DUCATO cruise control

Pri klesaniach so zapnutým zariadením je možné, že sa
rýchlosť jemne zvýši oproti tej nastavenej.
Zapnutie je viditeľné rozsvietením sa kontrolky
Ü
a príslušnou správou na prístrojovom panely.
ULOŽENIE RÝCHLOSTI VOZIDLA DO
PA M ÄT E
Postupujte nasledujúcim spôsobom:
❒otočteprstenecA do polohyONa stlačením
plynového pedálu dostaňte vozidlo na požadovanú
rýchlosť;
❒umiestnite páku hore (+) aspoň na 1 sekundu,
potom uvoľnite: vozidlo si zapamätá rýchlosť
a môžete spustiť nohu z plynu.
V prípade potreby (v prípade prekročenia) je možné
pridať plyn stúpnutím na pedál: po spustení sa rýchlosť
vráti do prednastavenej.
OBNOVENIE ULOŽENEJ RÝCHLOSTI
Ak bolo zariadenie vypnuté napr.stlačením brzdového
alebo spojkového pedála, pre obnovenie rýchlosti
uloženej v pamäti postupovať nasledujúcim spôsobom:
❒postupne zrýchlite až na rýchlosť blízko tej uloženej;
❒zaraďte rýchlostný stupeň zaradený v momente
uloženia rýchlosti;
❒stlačte tlačidlo RES B.
80
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVYÍ
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0N0040mobr. 79

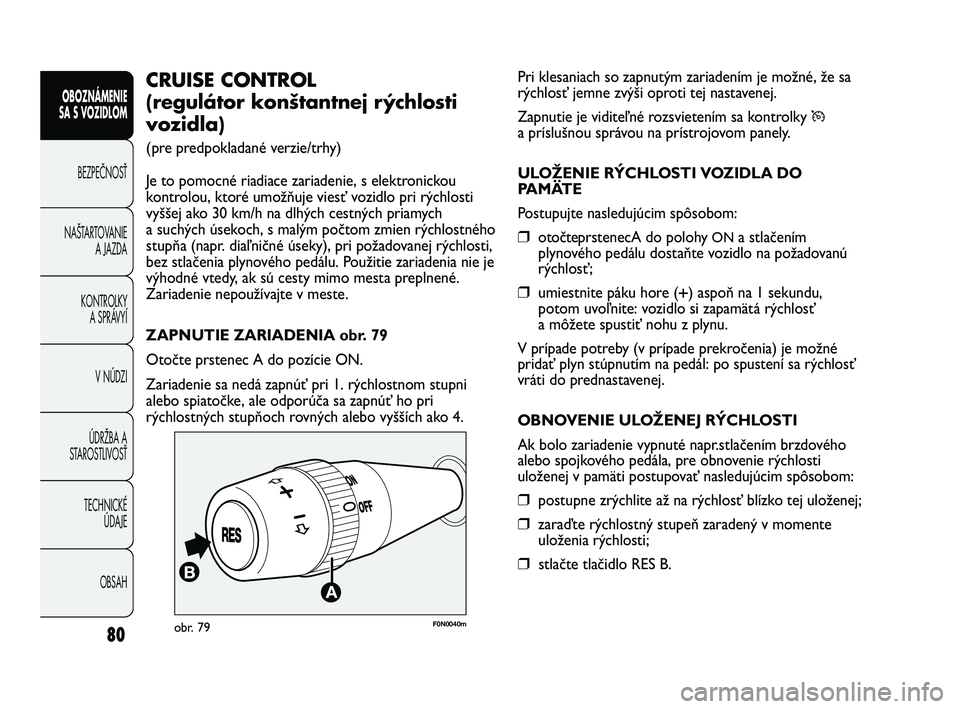

CRUISE CONTROL
(regulátor konštantnej rýchlosti
vozidla)
(pre predpokladané verzie/trhy)
Je to pomocné riadiace zariadenie, s elektronickou
kontrolou, ktoré umožňuje viesť vozidlo pri rýchlosti
vyššej ako 30 km/h na dlhých cestných priamych
a suchých úsekoch, s malým počtom zmien rýchlostného
stupňa (napr. diaľničné úseky), pri požadovanej rýchlosti,
bez stlačenia plynového pedálu. Použitie zariadenia nie je
výhodné vtedy, ak sú cesty mimo mesta preplnené.
Zariadenie nepoužívajte v meste.
ZAPNUTIE ZARIADENIA obr. 79
Otočte prstenec A do pozície ON.
Zariadenie sa nedá zapnúť pri 1. rýchlostnom stupni
alebo spiatočke, ale odporúča sa zapnúť ho pri
rýchlostných stupňoch rovných alebo vyšších ako 4.
037-128 DUCATO LUM SK 7ed 7/5/10 10:58 AM Page 80

81

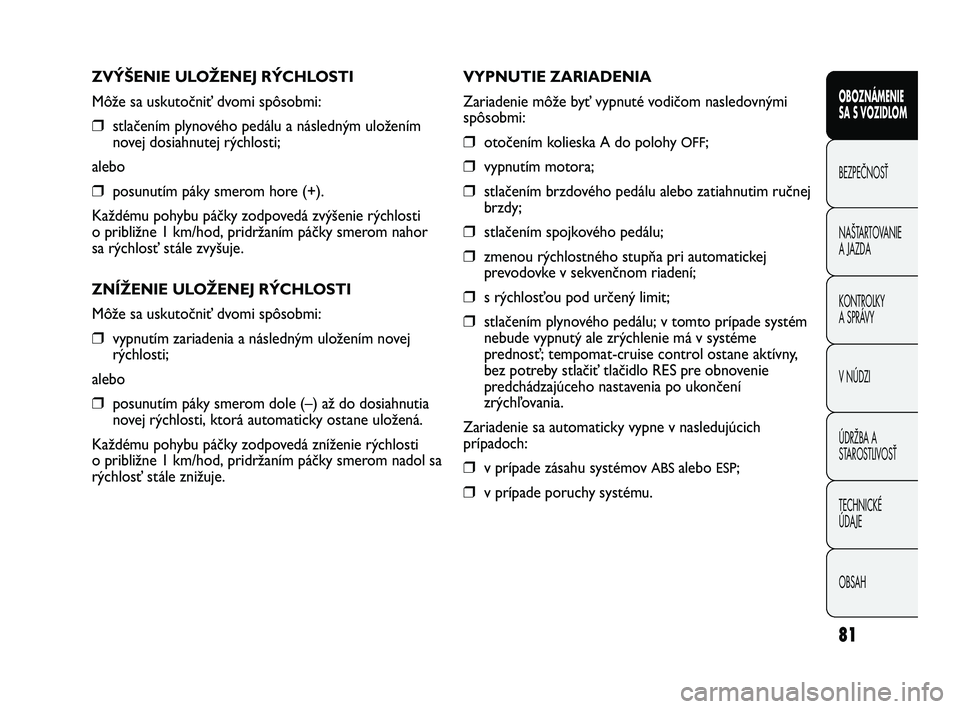

ZVÝŠENIE ULOŽENEJ RÝCHLOSTI
Môže sa uskutočniť dvomi spôsobmi:
❒stlačením plynového pedálu a následným uložením
novej dosiahnutej rýchlosti;
alebo
❒posunutím páky smerom hore (+).
Každému pohybu páčky zodpovedá zvýšenie rýchlosti
o približne 1 km/hod, pridržaním páčky smerom nahor
sa rýchlosť stále zvyšuje.
ZNÍŽENIE ULOŽENEJ RÝCHLOSTI
Môže sa uskutočniť dvomi spôsobmi:
❒vypnutím zariadenia a následným uložením novej
rýchlosti;
alebo
❒posunutím páky smerom dole (–) až do dosiahnutia
novej rýchlosti, ktorá automaticky ostane uložená.
Každému pohybu páčky zodpovedá zníženie rýchlosti
o približne 1 km/hod, pridržaním páčky smerom nadol sa
rýchlosť stále znižuje.
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
VYPNUTIE ZARIADENIA
Zariadenie môže byť vypnuté vodičom nasledovnými
spôsobmi:
❒otočením kolieska A do polohy OFF;
❒vypnutím motora;
❒stlačením brzdového pedálu alebo zatiahnutim ručnej
brzdy;
❒stlačením spojkového pedálu;
❒zmenou rýchlostného stupňa pri automatickej
prevodovke v sekvenčnom riadení;
❒s rýchlosťou pod určený limit;
❒stlačením plynového pedálu; v tomto prípade systém
nebude vypnutý ale zrýchlenie má v systéme
prednosť; tempomat-cruise control ostane aktívny,
bez potreby stlačiť tlačidlo RES pre obnovenie
predchádzajúceho nastavenia po ukončení
zrýchľovania.
Zariadenie sa automaticky vypne v nasledujúcich
prípadoch:
❒v prípade zásahu systémov ABSalebo ESP;
❒v prípade poruchy systému.
037-128 DUCATO LUM SK 7ed 7/5/10 10:58 AM Page 81

171
OBOZNÁMENIE SA
S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
REGULÁCIA KONŠTANTNEJ
RÝCHLOSTI (CRUISE CONTROL)
(ak je vo výbave) (zelená)
Otočením kľúča do polohy MAR sa kontrolka
rozsvieti, ale po niekoľkých sekundách by sa mala
vypnúť.
Kontrolka na ovládacom paneli sa zapne otočením
poistného krúžka Cruise Control do pozície ON. U
niektorých verzií zobrazuje displej príslušné hlásenie.
Ü
PRAVÉ SMEROVÉ SVETLO
(zelená – blikajúca)
Kontrolka sa rozsvieti keď sa páčka ovládania
smerových svetiel (šípky) posunie smerom nahor
alebo spolu s ľavou šípkou keď stlačíte tlačidlo
núdzových svetiel.
D
DIAĽKOVÉ SVETLÁ (modrá)
Kontrolka sa rozsvieti pri rozsvietení
diaľkových svetiel.
1
SYSTÉM ASR (ak je dostupný)
(jantárová žltá)
Otočením kľúča do polohy MAR, sa kontrolka
na ciferníku rozsvieti, ale po niekoľkých
sekundách by sa mala vypnúť Dióda na tlačidle ASR sa
rozsvieti, keď je systém vypnutý.
Kontrolka bliká pri zásahu ASR, aby vodičovi oznámila,
že systém sa adaptuje na podmienky priľnavosti vozovky.
Rozsvietenie kontrolky spolu so zobrazením hlásenia na
displeji a zvukovým signálom (buzzer) (alarm) signalizuje
aj poruchu systému ASR. V takom prípade sa čo najskôr
obráťte na Asistenčnú sieť Fiat.
Hlásenia sa na displeji objavujú vtedy, keď je manuálne
zapnutá/vypnutá funkcia ASR (pozri „Systém Asr“
v kapitole „Oboznámenie sa s vozidlom“).
Pri verziách so samotným systémom ASR pri vypnutí
(ASR OFF) zostane kontrolka svietiť.
V
PORUCHA POSILŇOVAČA RIADENIA
(červená)
Otočením kľúča do polohy MAR, sa kontrolka
na ciferníku rozsvieti, ale po niekoľkých
sekundách by sa mala vypnúť
Ak kontrolka neprestane svietiť spolu so zobrazením
hlásenia na displeji a zvukovou signalizáciou, nie je
k dispozícii funkcia posilňovača riadenia a námaha na
ovládanie volantu sa citeľne zvýši, aj keď zostane
možnosť riadiť automobil. Obráťte sa na Autorizovaný
servis Fiat.
g
161-172 DUCATO LUM SK 7ed 7/5/10 11:48 AM Page 171

202
OBOZNÁMENIE SA
S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVYÍ
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
SPOTREBIČE POISTKA AMPÉR
Autorádio, Ovládanie okna na strane vodiča, Ovládače na prístrojovej doske,
centrum alarmu, Dažďový senzor (+ kľúč) F49 7,5
Airbag (+ kľúč) F50 7,5
Riadenie A/C, cruise control, chronotachograf (+ kľúč) F51 7,5
Relé doplnkovej skrinky F52 7,5
Prístrojová doska, Zadné hmlové svetlá (+ batéria) F53 7,5
Centrála priestoru motora obr. 212-213
SPOTREBIČE POISTKA AMPÉR
Čerpadlo ABS (+batéria) F01 40
Predhrievacie sviečky (+batéria) F02 50
Komutátor štartovania (+ batéria) F03 30
Centrum webasto (+batéria) F04 20
Ventilácia vnútorného priestoru vozidla s webasto (+ batéria) F05 20
Rýchlostný ochladzovač motora (+ batéria) F06 40/60
Ochladzovač motora s nízkou rýchlosťou (+ batéria) F07 40/50
Ventilátor vnútorného priestoru vozidla (+ kľúč) F08 40
Čerpadlo umývania okna F09 20
Zvuková signalizácia F10 15
Zariadenie napr. (sekudárne služby) F11 15
Pravé tlmené svetlo F14 7,5
Ľavé tlmené svetlo F15 7,5
Zariadenie napr. (kľúč) F16 7,5
173-206 DUCATO LUM SK 8ed 28-10-2010 8:44 Pagina 202

277
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A STAROST-
LIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
– sedačka „Isofix“ ................. 138
Bezpečnostné pásy ................... 129
– napínače ................................ 131
– obmedzovače záťaže ........ 131
– údržba.................................... 133
– všeobecné upozornenia..... 132
Blikania ........................................ 75
Blokovanie volantu ................... 13
Bočné airbagy ............................ 143
Bočné posuvné dvere .............. 106
Bočné posuvné okno ............... 106
Brake Assist (núdzový brzdový
asistent) .................................... 116
Brzdy
– hladina kvapaliny.................. 219
– technické vlastnosti ............ 236
Centrálne zablokovanie/
odblokovanie dverí ............... 102
Code Card ................................ 5Cruise Control (regulátor
konštantnej rýchlosti)............ 80
Čelné airbagy ........................... 141
Čistenie a údržba
– časti vyrobené z plastu ...... 230
– časti z kože ........................... 230
– gumenné trubice ................ 225
– interiér ................................. 229
– karoséria .............................. 227
– lak .......................................... 228
– okná ...................................... 229
– okná ...................................... 229
– predné svetlá........................ 229
– priestor motora .................. 229
– sedadlá a látkové časti ...... 230
Čistenie okien ........................... 77
Dažďový senzor ...................... 79
Dead lock (zariadenie) ........... 105
Deti (bezpečná preprava) ....... 134
ABS ............................................ 114
ASR .............................................. 118
Automatické klimatizačné
zariadenie ................................ 60
Autonómny prídavný
ohrievač .................................... 67
Autorádio .................................. 123
Batéria
– dobitie .................................. 204
– funkcia odpojenia batérie .. 86
– naštartovanie s pomocnou
batériou ............................... 173
– rady pre predĺženie jej
životnosti .............................. 223
– údržba .................................. 222
– výmena ................................. 222
Bezpečné prevážanie detí ....... 134
Bezpečnosť ............................... 129
– bezpečné prevážanie detí .. 134
– bezpečnostné pásy ............. 129
OBSAH
277-284 DUCATO LUM SK 9ed 15-04-2011 9:28 Pagina 277

281
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A STAROST-
LIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
– ukazovateľ teploty chladiacej
kvapaliny motora ............... 16
– ukazovateľ hladiny
motorového oleja .............. 17
– ukazovateľ hladiny paliva ... 16
Parkovacie senzory................... 121
Parkovacie svetlá
– ovládanie .....................75-86
Peľový filter ............................... 221
Písací/čítací pult ......................... 96
Plán programovanej
údržby .............................208-210
Pneumatiky
– Rim Protector...................... 238
– snehové ................................ 159
– správne prečítanie ráfika .. 237
– tlak nahustenia
pneumatík ............................. 240
– údržba .................................. 224
– vo výbave .............................. 239
– výmena kolesa .................... 174
Podvozok auta (označenie) ... 232
Podvozok auta (označenie) ... 233
Poistky (výmena)....................... 198– spotrebiče (zoznam) .......... 201
– umiestnenie poistiek
(stanice) ................................ 199
– všeobecné informácie ........ 198
– výmena poistiek ................. 198
– zoznam poistiek .................. 201
Polohové svetlá
– ovládanie ............................... 74
– výmena bočnej žiarovky ... 196
– výmena prednej žiarovky... 189
– výmena zadnej žiarovky .... 192
Popolník ...................................... 94
Použitie vozidla v náročných
podmienkach (údržba) ......... 212
Predné projektory (upozornenia
na čistenie) .............................. 229
Prevod
(technické vlastnosti) ........... 235
Prevodovka
– použitie manuálnej
prevodovky .......................... 150
Pri státí........................................ 149
Pri státí........................................ 149Priehradky na odloženie
vecí ..................................90-91
Priestor motora
– kontrola hladín..................... 213
– otvorenie/zatvorenie
kapoty.................................... 110
– umývanie .............................. 229
Priestor na odkladanie
predmetov v kabíne
(Capucine) .............................. 97
Priestor pod predným sedadlom
na strane spolujazdca ............ 92
Priestor príručnej skrinky ....... 91
Prístrojová doska ..................... 14
Prístrojový panel ....................... 3
Prívesy (ťahanie) ....................... 154
Prostredie (ochrana) ................ 128
Púzdra na dverách .................... 92
Rádiové vysielače a mobilné
telefóny ..................................... 125
Regulátor konštantnej rýchlosti
(Cruise Control) ................... 80
Rezerva paliva ............................ 159
277-284 DUCATO LUM SK 9ed 15-04-2011 9:28 Pagina 281
