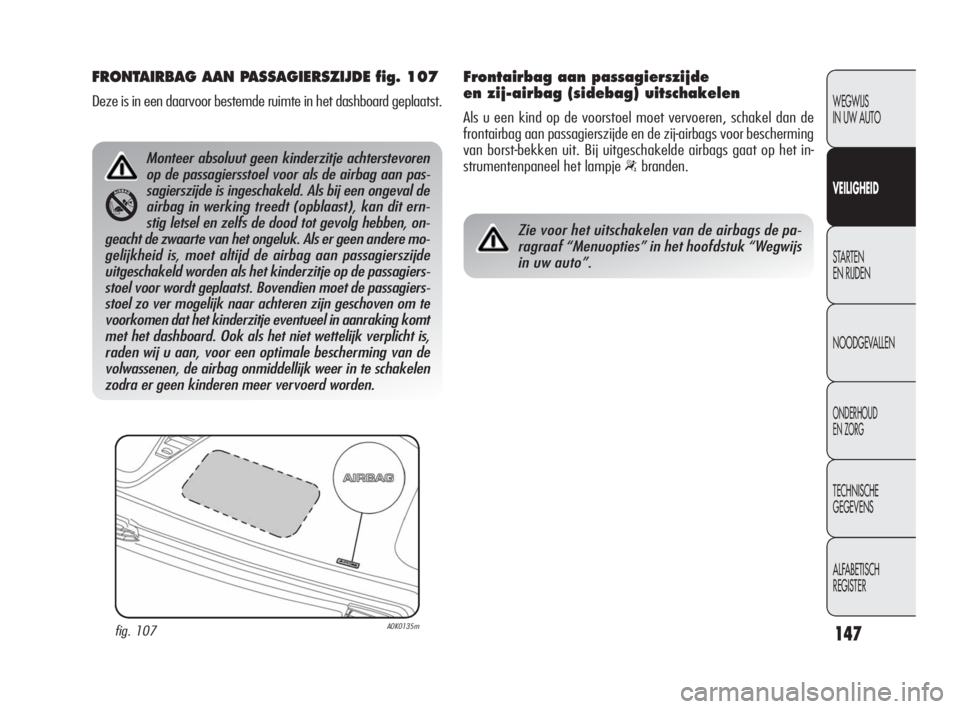

FRONTAIRBAG AAN PASSAGIERSZIJDE fig. 107
Deze is in een daarvoor bestemde ruimte in het dashboard geplaatst.
fig. 107A0K0135m
Monteer absoluut geen kinderzitje achterstevoren
op de passagiersstoel voor als de airbag aan pas-
sagierszijde is ingeschakeld. Als bij een ongeval de
airbag in werking treedt (opblaast), kan dit ern-
stig letsel en zelfs de dood tot gevolg hebben, on-
geacht de zwaarte van het ongeluk. Als er geen andere mo-
gelijkheid is, moet altijd de airbag aan passagierszijde
uitgeschakeld worden als het kinderzitje op de passagiers-
stoel voor wordt geplaatst. Bovendien moet de passagiers-
stoel zo ver mogelijk naar achteren zijn geschoven om te
voorkomen dat het kinderzitje eventueel in aanraking komt
met het dashboard. Ook als het niet wettelijk verplicht is,
raden wij u aan, voor een optimale bescherming van de
volwassenen, de airbag onmiddellijk weer in te schakelen
zodra er geen kinderen meer vervoerd worden.
Zie voor het uitschakelen van de airbags de pa-
ragraaf “Menuopties” in het hoofdstuk “Wegwijs
in uw auto”.
Frontairbag aan passagierszijde
en zij-airbag (sidebag) uitschakelen
Als u een kind op de voorstoel moet vervoeren, schakel dan de
frontairbag aan passagierszijde en de zij-airbags voor bescherming
van borst-bekken uit. Bij uitgeschakelde airbags gaat op het in-
strumentenpaneel het lampje
“branden.
131-150 Alfa Giulietta NL 4ed 26-04-2010 12:02 Pagina 147

150
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als het lampje ¬niet gaat branden als u de con-
tactsleutel in stand MAR draait, of blijft branden tij-
dens het rijden (op enkele uitvoeringen verschijnt
ook een melding op het display), dan is er mogelijk een sto-
ring in de veiligheidssystemen; in dat geval kunnen de air-
bags of gordelspanners niet geactiveerd worden bij een on-
geval of, in een zeer beperkt aantal gevallen, niet op de
juiste wijze geactiveerd worden. Voordat u verder rijdt, dient
u contact op te nemen met het Alfa Romeo Servicenetwerk
om het systeem direct te laten controleren.
De geldigheidsduur van de pyrotechnische lading
en die van het spiraalmechanisme zijn vermeld op
het betreffende plaatje in het dashboardkastje.
Wendt u vóór het verstrijken van deze periode tot het
Alfa Romeo Servicenetwerk om de gordelspanner te la-
ten vervangen.
Reis niet met voorwerpen op schoot of voor de
borst en houd vooral geen pijp, potlood enz. in
de mond. Bij een ongeval waarbij de airbag in wer-
king treedt, kan dit ernstig letsel veroorzaken.
Laat bij diefstal of een poging tot diefstal, bij be-
schadiging of als de auto bij een overstroming on-
der water is geweest, het airbagsysteem door het
Alfa Romeo Servicenetwerk controleren.
Bedenk dat als de contactsleutel in stand MAR
staat, ook bij uitgezette motor de airbags geacti-
veerd kunnen worden als de auto wordt aange-
reden door een andere auto. Daarom mogen, ook als de
auto stilstaat, absoluut geen kinderen op de passagiers-
stoel voor worden geplaatst. Als de contactsleutel echter
in stand STOP staat, wordt bij een ongeval geen enkel be-
veiligingssysteem (airbag of gordelspanners) geactiveerd;
als een systeem niet in werking treedt, betekent dit niet
dat het systeem niet goed werkt.
Als u de contactsleutel in stand MAR draait, gaat
het lampje
“(met ingeschakelde frontairbag aan
passagierszijde) enige seconden branden en ver-
volgens enige seconden knipperen, om aan te geven dat
de airbag aan passagierszijde bij een ongeval wordt ge-
activeerd. Hierna moet het lampje doven.
De frontairbag treedt in werking als de botsing
zwaarder is dan een botsing waarbij alleen de gor-
delspanners worden geactiveerd. Bij aanrijdingen
die tussen deze twee drempelwaarden in liggen, treden
alleen de gordelspanners in werking.
131-150 Alfa Giulietta NL 4ed 26-04-2010 12:02 Pagina 150

169
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Reparatieset „Fix&Go Automatic”
Deze bevindt zich in de bagageruimte (de houder waarin de set
is opgeborgen kan verschillen afhankelijk van de uitvoering – zie
fig. 122). In de reparatieset bevindt zich ook de schroevendraai-
er en het sleepoog. De set bestaat uit:
❍een spuitbus A-fig. 122a met afdichtvloeistof, die voorzien is
van: een vulbuis B en een sticker C met het
fig. 122aA0K0019m
fig. 122A0K0126mfig. 123A0K0020m
opschrift „max. 80 km/h”. Na het repareren van het wiel moet
deze sticker op een voor de bestuurder goed zichtbare plaats
worden aangebracht (op het dashboard);
❍een compressor D met manometer en verbindingsstukken;
❍een informatiefolder fig. 123, voor een correct gebruik van
de snelle reparatieset. De folder moet overhandigd worden aan
het personeel dat de band die behandeld is met de bandenre-
paratieset, moet repareren;
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 169

–
–
55W
55W
D1S
24W
10W
–
–
–
5W
55W
21W
21W
10W
5W
5W
5WLED
LED
H7
H1
F
PY24W
R10W
LED
LED
LED
W5W
H3
H21W
P21W
C10W
W5W
C5W
W5W
176
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
–
–
D
E
–
B
B
–
–
–
A
E
B
B
C
A
C
A
Lampen Type Vermogen Figuur 130
Buitenverlichting voor/Dagverlichting (D.R.L.)
Achterlichten
Dimlicht
Grootlicht
Grootlicht/Dimlicht
(uitvoeringen met Bixenon koplampen
(voor bepaalde uitvoeringen/markten)
Richtingaanwijzer voor
Richtingaanwijzer achter
Flankrichtingaanwijzer
Remlichten
Derde remlicht
Kentekenplaatverlichting
Mistlampen voor
Mistachterlicht
Achteruitrijlicht
Plafondverlichting voor
Bagageruimteverlichting
Verlichting dashboardkastje
Dorpelverlichting
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 176

184
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
VERLICHTING DASHBOARDKASTJE
Gloeilamp vervangen:
❍open het dashboardkastje en verwijder de lichtunit A-fig. 147;
❍open het beschermdeksel B en vervang de lamp;
❍sluit het beschermdeksel B op het lampenglas;
❍monteer het plafondlampje A door het eerst aan een zijde in
de juiste stand te plaatsen en vervolgens de andere zijde aan
te drukken, totdat de borging inklikt.
fig. 147A0K0172m
ZONNEKLEPVERLICHTING
(voor bepaalde uitvoeringen/markten)
Wendt u voor de vervanging van deze lampen tot het Alfa Romeo
Servicenetwerk.
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 184

188
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als de motorruimte moet worden gereinigd,
dan mag de waterstraal niet direct op de ze-
keringenkast bij de ruitenwissermotor wor-
den gericht.

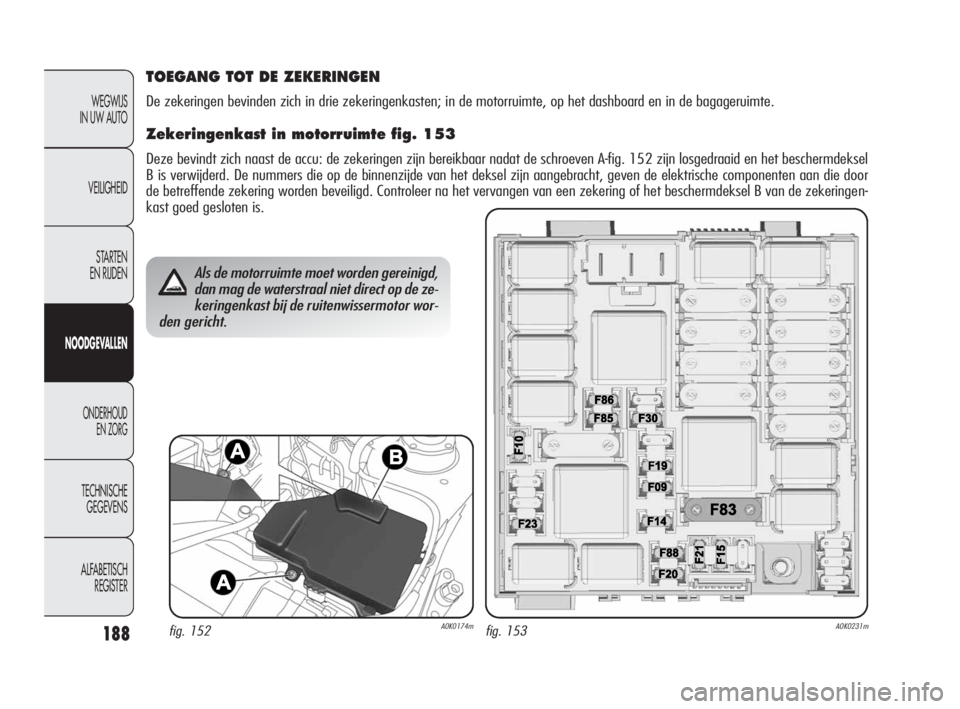

TOEGANG TOT DE ZEKERINGEN
De zekeringen bevinden zich in drie zekeringenkasten; in de motorruimte, op het dashboard en in de bagageruimte.
Zekeringenkast in motorruimte fig. 153
Deze bevindt zich naast de accu: de zekeringen zijn bereikbaar nadat de schroeven A-fig. 152 zijn losgedraaid en het beschermdeksel
B is verwijderd. De nummers die op de binnenzijde van het deksel zijn aangebracht, geven de elektrische componenten aan die door
de betreffende zekering worden beveiligd. Controleer na het vervangen van een zekering of het beschermdeksel B van de zekeringen-
kast goed gesloten is.
fig. 152A0K0174mfig. 153A0K0231m
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 188

189
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

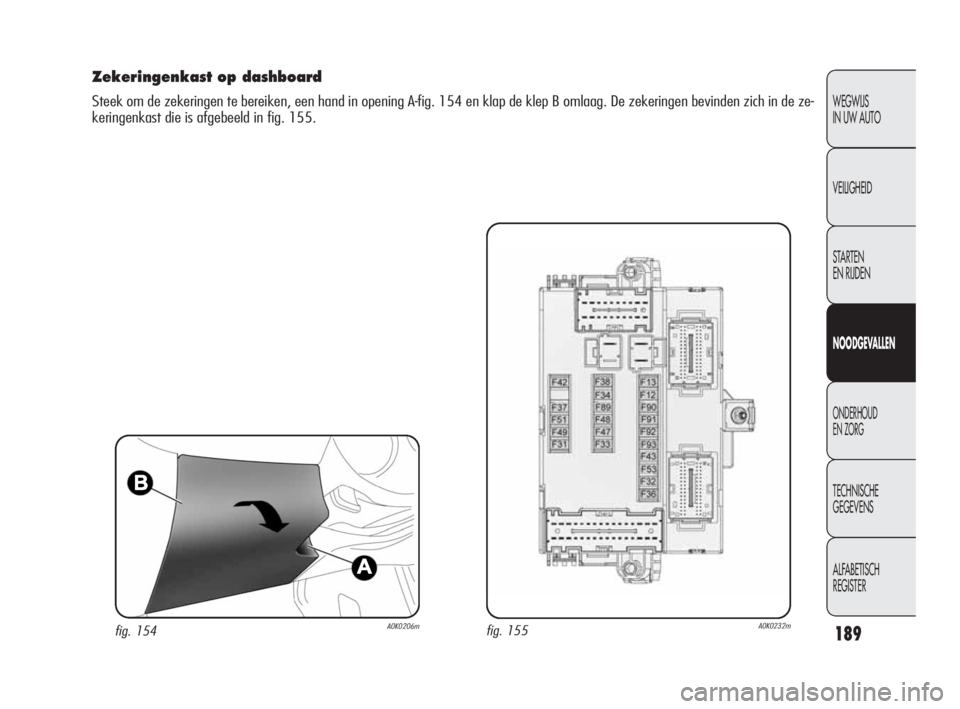

Zekeringenkast op dashboard
Steek om de zekeringen te bereiken, een hand in opening A-fig. 154 en klap de klep B omlaag. De zekeringen bevinden zich in de ze-
keringenkast die is afgebeeld in fig. 155.
fig. 154A0K0206mfig. 155A0K0232m
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 189

F91
F90
F12
F13
F12
F13
F93
F92
F32155
155
155
155
155
155
155
155
1557,5
7,5
7,5
7,5
15
15
7,5
7,5
10
