PALUBNÍ DESKA
A0F0056mobr. 1
1. Nastavitelné boční výdechy vzduchu – 2. Výdechy pro odmlžení/rozmrazení předních bočních skel – 3.Páka ovládání
vnějších světel – 4.Přístrojová deska – 5.Airbag řidiče a houkačka – 6.Pákový ovládač stíračů – 7.Horní prostřední vý-
dech vzduchu – 8.Prostřední nastavitelné výdechy vzduchu – 9.Ukazatelé hladiny paliva/teploty chladicí kapaliny moto-
ru/teploty motorového oleje (u benzínových verzí) nebo tlaku turbokompresoru (u dieselových verzí – 10.Airbag na stra-
ně spolucestujícího – 11.Kolenní airbag u předního spolucestujícího (u příslušné verze vozidla) – 12.Odkládací skříňka
– 13.Autorádio – 14.Ovládače klimatizace – 15. Tlačítko START/STOPpro spuštění motoru – 16.Spínací skříňka
zapalování – 17.Čelní a kolenní airbag u řidiče – 18.Ovládače autorádia na volantu (podle příslušné verze vozidla)
– 19.Pákový ovládač Cruise Control (u příslušné verze vozidla) – 20.Páka otevírání víka motoru – 21.Přístupový
kryt pojistkové skříňky v přístrojové desce – 22.Sdružené spínače ovládání vnějších světel, nulování denního počítadla
km a regulátoru nastavení světlometů.

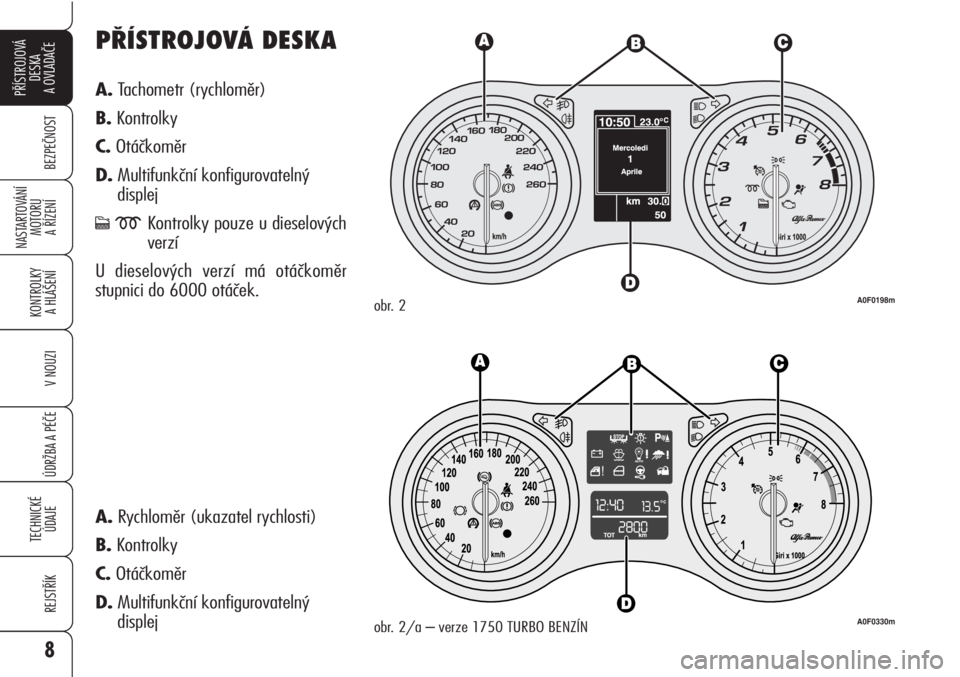

PŘÍSTROJOVÁ DESKA
A.Tachometr (rychloměr)
B.Kontrolky
C.Otáčkoměr
D.Multifunkční konfigurovatelný
displej
cmKontrolky pouze u dieselových
verzí
U dieselových verzí má otáčkoměr
stupnici do 6000 otáček.
