HOEDENPLANK VERWIJDEREN
Als u de hoedenplank wilt verwijderen om de
bagageruimte te vergroten: maak de bovenste uiteinden
A-fig. 80 van de twee trekkoorden los door de ogen van
de pennen te schuiven, maak de hoedenplank los, draai
hem in de zitting en maak de twee pennen
fig. 81 los uit de zittingen aan de zijkant.
F0U083Abfig. 80F0U085Abfig. 82
F0U084Abfig. 81
De verwijderde hoedenplank kan dwars tussen de
rugleuningen van de voorstoelen en de omgeklapte
zitting van de achterbank worden opgeborgen fig. 82.
069-108 GPUNTO EVO Abarth NL 1ed 6-05-2010 10:16 Pagina 80

81
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U086Abfig. 83
MOTORKAP
OPENEN
Ga als volgt te werk:
❒trek de hendel fig. 83 in de richting van de pijl;
❒trek aan het hendeltje A-fig. 84, zoals aangegeven in
de afbeelding;
❒til de motorkap op en trek gelijktijdig de steunstang
D-fig. 85 uit de klem; steek vervolgens het uiteinde
van de stang C-fig. 86 in de zitting E op de motorkap.
BELANGRIJK Controleer of de armen van de
ruitenwissers tegen de ruit aanstaan voordat u de
motorkap optilt.
F0U087Abfig. 84
SLUITEN
Ga als volgt te werk:
❒houd de motorkap met een hand omhoog, trek met
de andere hand de stang C-fig. 86 uit de zitting E en
plaats de steunstang terug in de klem D-fig. 85;
❒laat de motorkap tot op ongeveer 20 cm van de
motorruimte zakken, laat de motorkap vallen en
controleer of de motorkap goed is gesloten door de
motorkap op te tillen. De motorkap mag niet alleen
door de beveiliging vergrendeld zijn. Druk in dit
laatste geval de motorkap niet dicht, maar til hem
opnieuw op en herhaal de handeling.
BELANGRIJK Controleer altijd of de motorkap
vergrendeld is om te voorkomen dat deze tijdens het
rijden opengaat.
069-108 GPUNTO EVO Abarth NL 1ed 6-05-2010 10:16 Pagina 81

82
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U088Abfig. 85
Om veiligheidsredenen moet de
motorkap tijdens het rijden altijd goed
gesloten zijn. Controleer daarom altijd of de
motorkap goed vergrendeld is. Als u tijdens het
rijden merkt dat de motorkap niet goed
vergrendeld is, stop dat onmiddellijk en sluit de
motorkap op de juiste wijze.
ATTENTIE
Als de steunstang verkeerd geplaatst
wordt, kan de motorkap onverwachts
dichtvallen.
ATTENTIE
F0U089Abfig. 86
Voer deze handeling alleen uit als de
auto stilstaat.
ATTENTIE
069-108 GPUNTO EVO Abarth NL 1ed 6-05-2010 10:16 Pagina 82

83
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U090Abfig. 87
IMPERIAAL/SKIDRAGER
De voorste bevestigingspunten bevinden zich op de
punten A-fig. 87.
De achterste bevestigingspunten bevinden zich op de
punten B. Deze worden aangegeven met symbolen (
O)
op de zijruiten achter.
BELANGRIJK U dient zich strikt aan de
montagevoorschriften te houden die bij de set zijn
geleverd. De montage moet altijd door deskundige
personen worden uitgevoerd.Controleer na enkele kilometers
opnieuw of de bevestigingsbouten nog
goed vastzitten.
ATTENTIE
Verdeel de lading gelijkmatig en houd
tijdens de rit rekening met een
verhoogde zijwindgevoeligheid.
ATTENTIE
Houdt u zorgvuldig aan de wettelijke
bepalingen betreffende de maximale
afmetingen.
Overschrijd nooit het maximum
draagvermogen (zie het hoofdstuk
„Technische gegevens”).
069-108 GPUNTO EVO Abarth NL 1ed 6-05-2010 10:16 Pagina 83

84
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U091Abfig. 88

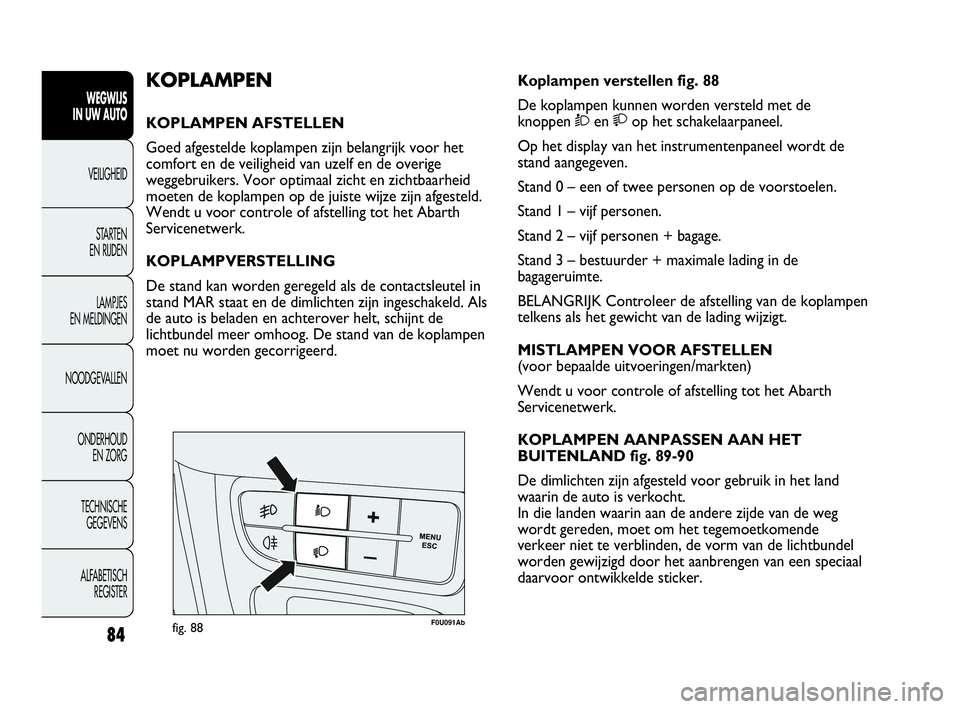

Koplampen verstellen fig. 88
