2010 Abarth Punto Evo ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

176
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
17
14
01
03
04
15
16
08
07
05
13
09
06
0220
7,5
–
–
–
–
–
–
–
15
5
–
–
– Ασφαλειοθήκη χώρου πορτμπαγκάζ εικ. 161
ΣΥΣΚΕΥΈΣ/ΚΑΤΑΝΑΛΩΤΈΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Σύστημα ηλεκτρικού ανοίγματος συρόμενης οροφής
Μονάδα ελέγχου συστήματος συναγερμού
Διαθέσιμο
Διαθέσιμο
Διαθέσιμο
Διαθέσιμο
Διαθέσιμο
Διαθέσιμο
Διαθέσιμο
Πρίζα ρεύματος μέσα στο χώρο των αποσκευών
Μονάδα ελέγχου εντοπισμού πίεσης ελαστικών TPMS
Διαθέσιμο
Διαθέσιμο
Διαθέσιμο
151-182 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 13:20 Pagina 176

177
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

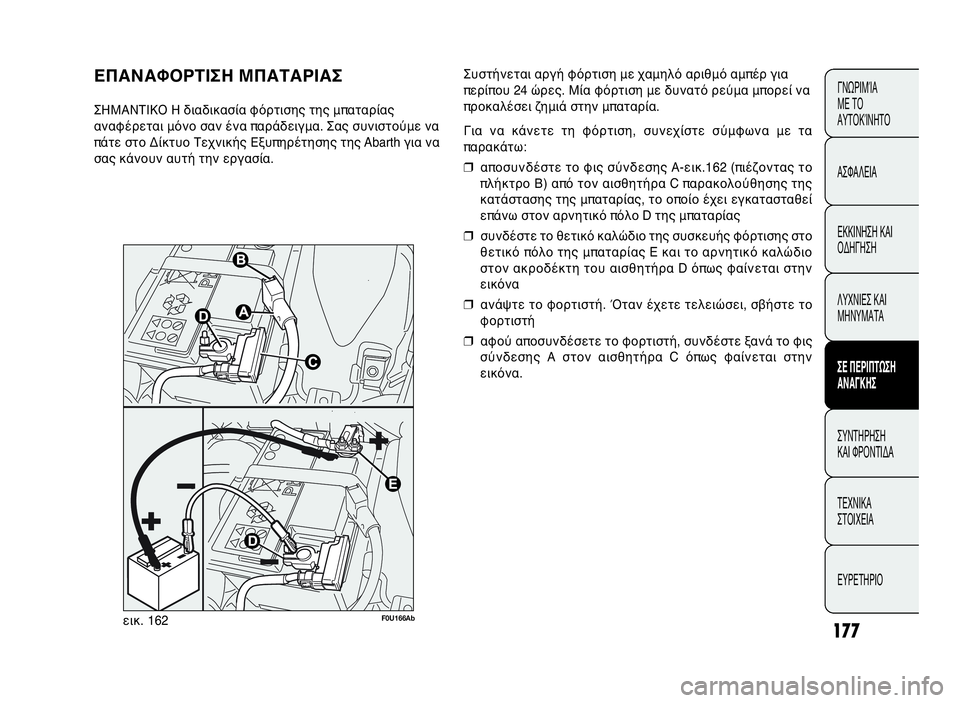

ΕΠΑΝΑΦΟΡΤΙΣΗ ΜΠΑΤΑΡΙΑΣ
ΣΗΜΑΝΤΙΚΟ Η διαδικασία φόρτισης της μπαταρίας
αναφέρεται μόνο σαν ένα παράδειγμα. Σας συνιστούμε να
πάτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της Abarth για να
σας κάνουν αυτή την εργασία.
εικ. 162
F0U166Ab
Συστήνεται αργή φόρτιση με χαμηλό αριθμό αμπέρ για
περίπου 24 ώρες. Μία φόρτιση με δυνατό ρεύμα μπορεί να
προκαλέσει ζημιά στην μπαταρία.
Για να κάνετε τη φόρτιση, συνεχίστε σύμφωνα με τα
παρακάτω:
❒αποσυνδέστε το φις σύνδεσης Α-εικ.162 (πιέζοντας το
πλήκτρο Β) από τον αισθητήρα C παρακολούθησης της
κατάστασης της μπαταρίας, το οποίο έχει εγκατασταθεί
επάνω στον αρνητικό πόλο D της μπαταρίας
❒συνδέστε το θετικό καλώδιο της συσκευής φόρτισης στο
θετικό πόλο της μπαταρίας E και το αρνητικό καλώδιο
στον ακροδέκτη του αισθητήρα D όπως φαίνεται στην
εικόνα
❒ανάψτε το φορτιστή. Όταν έχετε τελειώσει, σβήστε το
φορτιστή
❒αφού αποσυνδέσετε το φορτιστή, συνδέστε ξανά το φις
σύνδεσης Α στον αισθητήρα C όπως φαίνεται στην
εικόνα.
151-182 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 13:20 Pagina 177

178
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Τα υγρά της μπαταρίας είναι δηλητηριώδη και
διαβρωτικά: αποφύγετε να έρθουν σε επαφή
με το δέρμα και τα μάτια σας. Η εργασία φόρτισης της
μπαταρίας πρέπει να γίνεται μέσα σε ένα αεριζόμενο
χώρο, μακριά από γυμνή φλόγα ή πιθανές πηγές
σπινθήρων για να αποφύγετε τον κίνδυνο έκρηξης και
φωτιάς.
ΠΡΟΣΟΧΗ
Μην προσπαθήσετε να επαναφορτίσετε μία
παγωμένη μπαταρία: πρώτα ξεπαγώστε την για
να προλάβετε τον κίνδυνο έκρηξης. Αν μία μπαταρία
έχει παγώσει, πρέπει να εξεταστεί από εξειδικευμένο
προσωπικό πριν από τη φόρτιση για να ελέγξει ότι τα
εσωτερικά στοιχεία δεν έχουν πάθει ζημιά και ότι το
σώμα της δεν έχει σπάσει προκαλώντας τον κίνδυνο
διαρροής δηλητηριωδών, διαβρωτικών αερίων.
ΠΡΟΣΟΧΗ
ΑΝΥΨΩΣΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ
Αν πρέπει να ανυψωθεί το αυτοκίνητο, πηγαίνετε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της Abarth το οποίο είναι
εφοδιασμένο με ανυψωτικό με μπράτσα ή ανυψωτικό
συνεργείου.
Το αυτοκίνητο πρέπει να ανυψωθεί μόνο πλευρικά
τοποθετώντας το άκρο των μπράτσων ή το ανυψωτικό
στις περιοχές που φαίνονται στην εικ. 163 στην περιοχή
των συμβόλων▼που υπάρχουν στα εξωτερικά μαρσπιέ.
ΣΗΜΑΝΤΙΚΟ Στην περίπτωση πλευρικής ανύψωσης με ένα
ανυψωτικό, προσέξτε να μην καταστρέψετε τα εξωτερικά
μαρσπιέ.
εικ. 163
F0U167Ab
151-182 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 13:20 Pagina 178

179
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U169Abεικ. 165

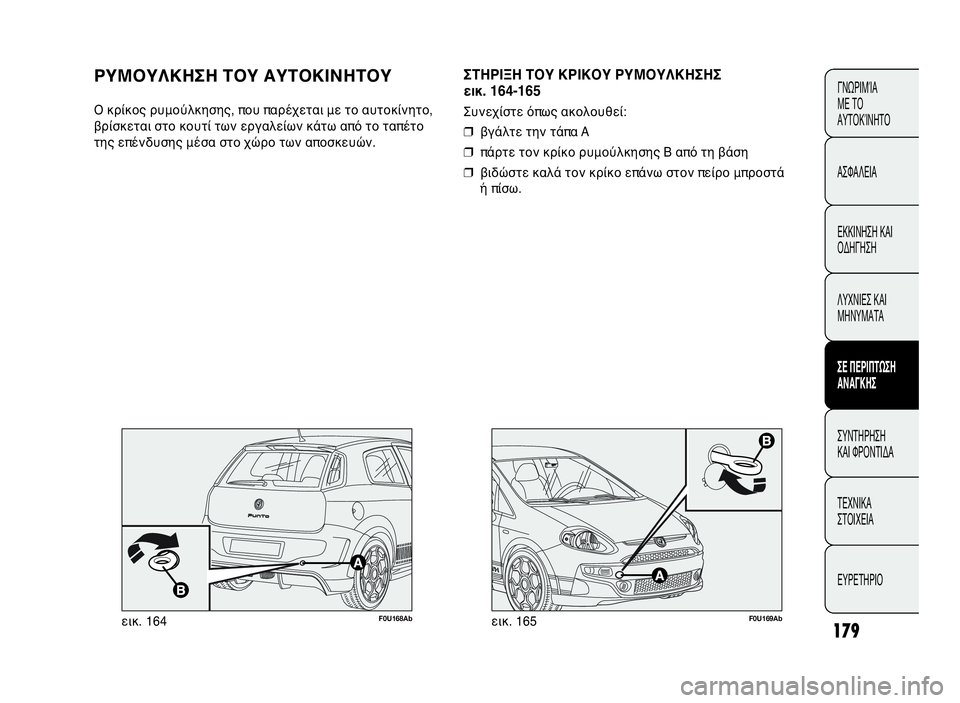

ΣΤΗΡΙΞΗ ΤΟΥ ΚΡΙΚΟΥ ΡΥΜΟΥΛΚΗΣΗΣ
εικ. 164-165
Συνεχίστε όπως ακολουθεί:
❒βγάλτε την τάπα A
❒πάρτε τον κρίκο ρυμούλκησης B από τη βάση
❒βιδώστε καλά τον κρίκο επάνω στον πείρο μπροστά
ή πίσω.
ΡΥΜΟΥΛΚΗΣΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ
Ο κρίκος ρυμούλκησης, που παρέχεται με το αυτοκίνητο,
βρίσκεται στο κουτί των εργαλείων κάτω από το ταπέτο
της επένδυσης μέσα στο χώρο των αποσκευών.
εικ. 164
F0U168Ab
151-182 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 13:20 Pagina 179

180
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

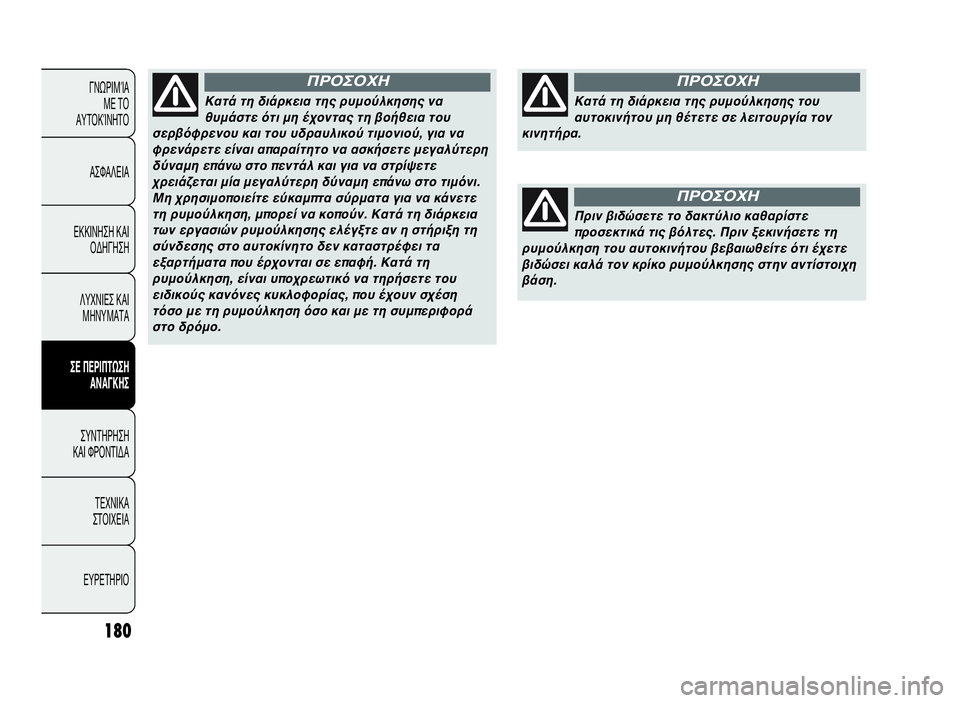

Κατά τη διάρκεια της ρυμούλκησης να
θυμάστε ότι μη έχοντας τη βοήθεια του
σερβόφρενου και του υδραυλικού τιμονιού, για να
φρενάρετε είναι απαραίτητο να ασκήσετε μεγαλύτερη
δύναμη επάνω στο πεντάλ και για να στρίψετε
χρειάζεται μία μεγαλύτερη δύναμη επάνω στο τιμόνι.
Μη χρησιμοποιείτε εύκαμπτα σύρματα για να κάνετε
τη ρυμούλκηση, μπορεί να κοπούν. Κατά τη διάρκεια
των εργασιών ρυμούλκησης ελέγξτε αν η στήριξη τη
σύνδεσης στο αυτοκίνητο δεν καταστρέφει τα
εξαρτήματα που έρχονται σε επαφή. Κατά τη
ρυμούλκηση, είναι υποχρεωτικό να τηρήσετε του
ειδικούς κανόνες κυκλοφορίας, που έχουν σχέση
τόσο με τη ρυμούλκηση όσο και με τη συμπεριφορά
στο δρόμο.
ΠΡΟΣΟΧΗ
Πριν βιδώσετε το δακτύλιο καθαρίστε
προσεκτικά τις βόλτες. Πριν ξεκινήσετε τη
ρυμούλκηση του αυτοκινήτου βεβαιωθείτε ότι έχετε
βιδώσει καλά τον κρίκο ρυμούλκησης στην αντίστοιχη
βάση.
ΠΡΟΣΟΧΗ
Κατά τη διάρκεια της ρυμούλκησης του
αυτοκινήτου μη θέτετε σε λειτουργία τον
κινητήρα.
ΠΡΟΣΟΧΗ
151-182 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 13:20 Pagina 180

181
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

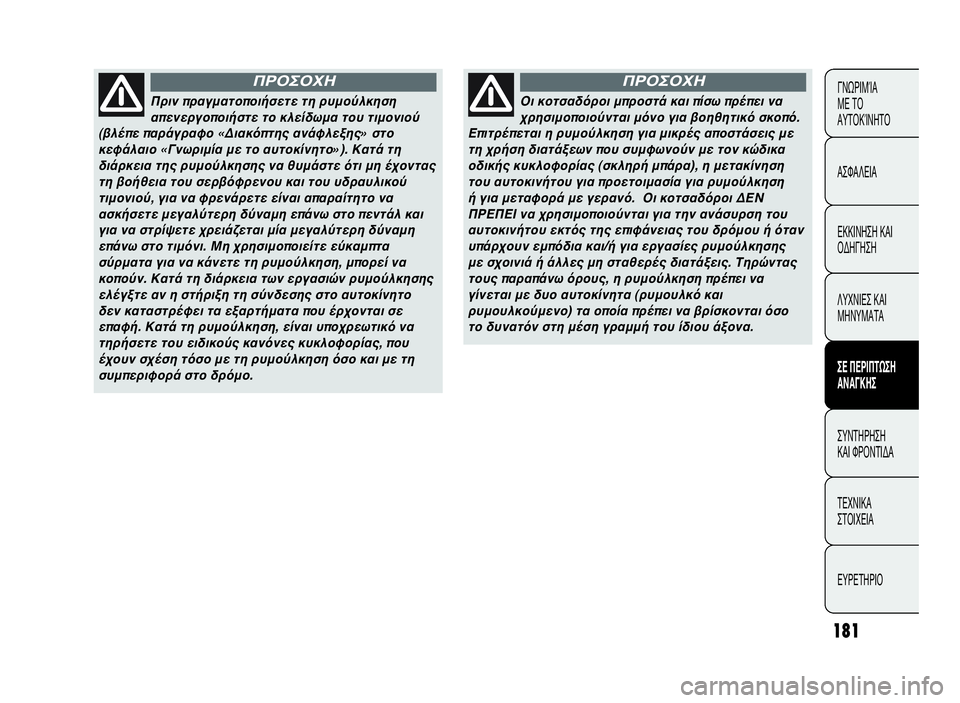

Πριν πραγματοποιήσετε τη ρυμούλκηση
απενεργοποιήστε το κλείδωμα του τιμονιού
(βλέπε παράγραφο «Διακόπτης ανάφλεξης» στο
κεφάλαιο «Γνωριμία με το αυτοκίνητο»). Κατά τη
διάρκεια της ρυμούλκησης να θυμάστε ότι μη έχοντας
τη βοήθεια του σερβόφρενου και του υδραυλικού
τιμονιού, για να φρενάρετε είναι απαραίτητο να
ασκήσετε μεγαλύτερη δύναμη επάνω στο πεντάλ και
για να στρίψετε χρειάζεται μία μεγαλύτερη δύναμη
επάνω στο τιμόνι. Μη χρησιμοποιείτε εύκαμπτα
σύρματα για να κάνετε τη ρυμούλκηση, μπορεί να
κοπούν. Κατά τη διάρκεια των εργασιών ρυμούλκησης
ελέγξτε αν η στήριξη τη σύνδεσης στο αυτοκίνητο
δεν καταστρέφει τα εξαρτήματα που έρχονται σε
επαφή. Κατά τη ρυμούλκηση, είναι υποχρεωτικό να
τηρήσετε του ειδικούς κανόνες κυκλοφορίας, που
έχουν σχέση τόσο με τη ρυμούλκηση όσο και με τη
συμπεριφορά στο δρόμο.
ΠΡΟΣΟΧΗ
Οι κοτσαδόροι μπροστά και πίσω πρέπει να
χρησιμοποιούνται μόνο για βοηθητικό σκοπό.
Επιτρέπεται η ρυμούλκηση για μικρές αποστάσεις με
τη χρήση διατάξεων που συμφωνούν με τον κώδικα
οδικής κυκλοφορίας (σκληρή μπάρα), η μετακίνηση
του αυτοκινήτου για προετοιμασία για ρυμούλκηση
ή για μεταφορά με γερανό. Οι κοτσαδόροι ΔΕΝ
ΠΡΕΠΕΙ να χρησιμοποιούνται για την ανάσυρση του
αυτοκινήτου εκτός της επιφάνειας του δρόμου ή όταν
υπάρχουν εμπόδια και/ή για εργασίες ρυμούλκησης
με σχοινιά ή άλλες μη σταθερές διατάξεις. Τηρώντας
τους παραπάνω όρους, η ρυμούλκηση πρέπει να
γίνεται με δυο αυτοκίνητα (ρυμουλκό και
ρυμουλκούμενο) τα οποία πρέπει να βρίσκονται όσο
το δυνατόν στη μέση γραμμή του ίδιου άξονα.
ΠΡΟΣΟΧΗ
151-182 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 13:20 Pagina 181

182
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

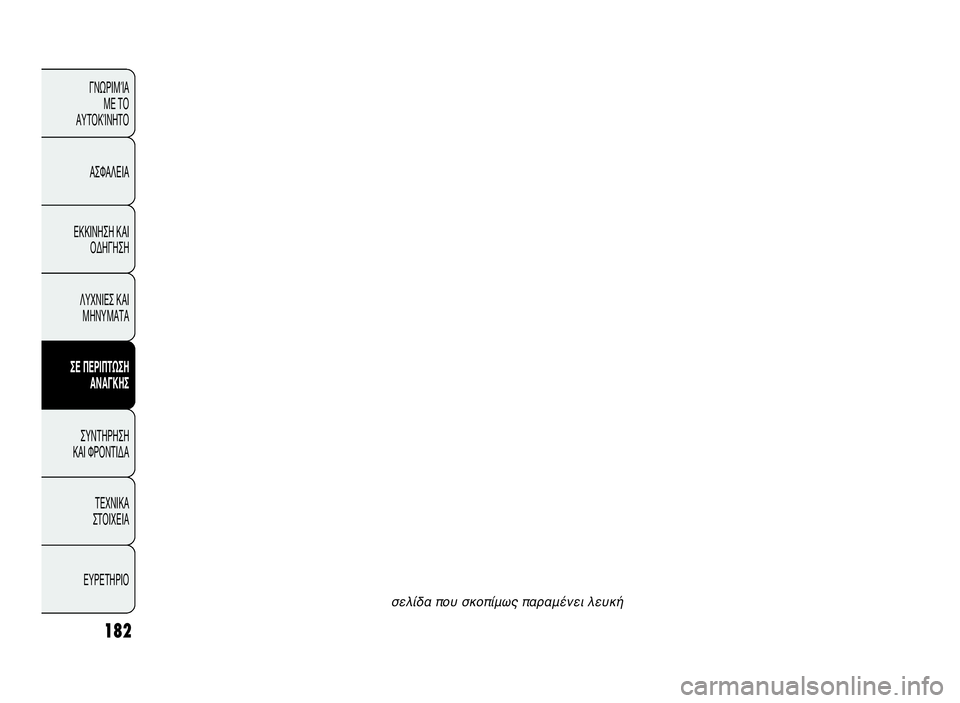

σελίδα που σκοπίμως παραμένει λευκή
151-182 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 13:20 Pagina 182

183
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

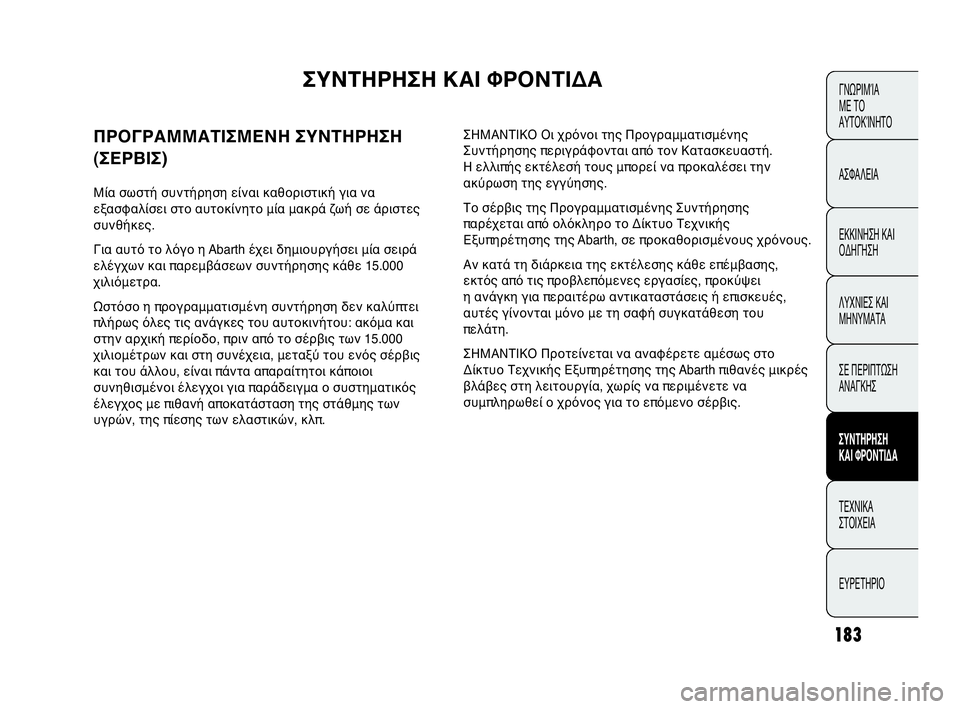

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ ΣΥΝΤΗΡΗΣΗ
(ΣΕΡΒΙΣ)
Μία σωστή συντήρηση είναι καθοριστική για να
εξασφαλίσει στο αυτοκίνητο μία μακρά ζωή σε άριστες
συνθήκες.
Για αυτό το λόγο η Abarth έχει δημιουργήσει μία σειρά
ελέγχων και παρεμβάσεων συντήρησης κάθε 15.000
χιλιόμετρα.
Ωστόσο η προγραμματισμένη συντήρηση δεν καλύπτει
πλήρως όλες τις ανάγκες του αυτοκινήτου: ακόμα και
στην αρχική περίοδο, πριν από το σέρβις των 15.000
χιλιομέτρων και στη συνέχεια, μεταξύ του ενός σέρβις
και του άλλου, είναι πάντα απαραίτητοι κάποιοι
συνηθισμένοι έλεγχοι για παράδειγμα ο συστηματικός
έλεγχος με πιθανή αποκατάσταση της στάθμης των
υγρών, της πίεσης των ελαστικών, κλπ.ΣΗΜΑΝΤΙΚΟ Οι χρόνοι της Προγραμματισμένης
Συντήρησης περιγράφονται από τον Κατασκευαστή.
Η ελλιπής εκτέλεσή τους μπορεί να προκαλέσει την
ακύρωση της εγγύησης.
Το σέρβις της Προγραμματισμένης Συντήρησης
παρέχεται από ολόκληρο το Δίκτυο Τεχνικής
Εξυπηρέτησης της Abarth, σε προκαθορισμένους χρόνους.
Αν κατά τη διάρκεια της εκτέλεσης κάθε επέμβασης,
εκτός από τις προβλεπόμενες εργασίες, προκύψει
η ανάγκη για περαιτέρω αντικαταστάσεις ή επισκευές,
αυτές γίνονται μόνο με τη σαφή συγκατάθεση του
πελάτη.
ΣΗΜΑΝΤΙΚΟ Προτείνεται να αναφέρετε αμέσως στο
Δίκτυο Τεχνικής Εξυπηρέτησης της Abarth πιθανές μικρές
βλάβες στη λειτουργία, χωρίς να περιμένετε να
συμπληρωθεί ο χρόνος για το επόμενο σέρβις.
183-204 GPUNTO EVO Abarth EL 1(2)ed 6-05-2010 10:07 Pagina 183
