Αγαπητέ Πελάτη,
Σας ευχαριστούμε προτιμήσατε την Abarth και σας συγχαίρουμε που επιλέξατε ένα Abarth Punto Evo.
Έχουμε γράψει αυτό το βιβλίο για να σας βοηθήσουμε να γνωρίσετε όλα τα χαρακτηριστικά αυτού του αυτοκινήτου.
Σας προτείνουμε να το διαβάσετε ολόκληρο με προσοχή πριν βγείτε στο δρόμο για πρώτη φορά.
Θα βρείτε πληροφορίες, συμβουλές και σημαντικές προειδοποιήσεις σχετικά με την οδήγηση του αυτοκινήτου σας που
θα σας βοηθήσουν να αποκομίσετε τα μέγιστα από τα τεχνολογικά χαρακτηριστικά του δικού σας Abarth.
Σας συνιστούμε να διαβάσετε με προσοχή τις προειδοποιήσεις και τις ενδείξεις που είναι μαρκαρισμένες με τα
αντίστοιχα σύμβολα:
για την ασφάλεια των επιβατών
για την ακεραιότητα του αυτοκινήτου
για την προστασία του περιβάλλοντος.
Το επισυναπτόμενο Βιβλίο της Εγγύησης αναφέρει όλες τις υπηρεσίες που παρέχει η Abarth στους
πελάτες της:
❒το Πιστοποιητικό της Εγγύησης με τους όρους και τις συνθήκες για τη διατήρησή της σε ισχύ
❒το εύρος των πρόσθετων υπηρεσιών που είναι διαθέσιμες στους πελάτες της Abarth.
Καλή ανάγνωση και καλό ταξίδι!
❒ΧΡΗΣΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ 1-220

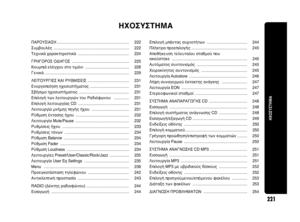

❒ΗΧΟΣΥΣΤΗΜΑ 221-254
001-028 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 12:08 Pagina 1

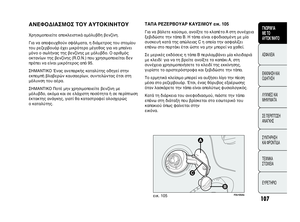

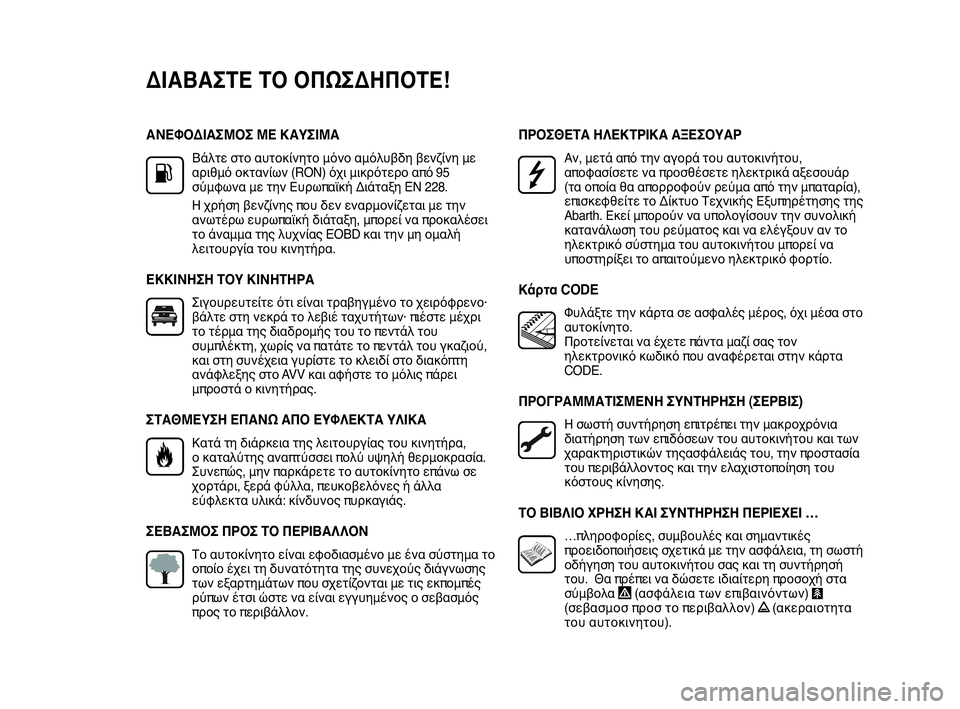

ΑΝΕΦΟΔΙΑΣΜΟΣ ΜΕ ΚΑΥΣΙΜΑ
Βάλτε στο αυτοκίνητο μόνο αμόλυβδη βενζίνη με
αριθμό οκτανίων (RON) όχι μικρότερο από 95
σύμφωνα με την Ευρωπαϊκή Διάταξη EN 228.
Η χρήση βενζίνης που δεν εναρμονίζεται με την
ανωτέρω ευρωπαϊκή διάταξη, μπορεί να προκαλέσει
το άναμμα της λυχνίας EOBD και την μη ομαλή
λειτουργία του κινητήρα.
ΕΚΚΙΝΗΣΗ ΤΟΥ ΚΙΝΗΤΗΡΑ
Σιγουρευτείτε ότι είναι τραβηγμένο το χειρόφρενο·
βάλτε στη νεκρά το λεβιέ ταχυτήτων· πιέστε μέχρι
το τέρμα της διαδρομής του το πεντάλ του
συμπλέκτη, χωρίς να πατάτε το πεντάλ του γκαζιού,
και στη συνέχεια γυρίστε το κλειδί στο διακόπτη
ανάφλεξης στο AVV και αφήστε το μόλις πάρει
μπροστά ο κινητήρας.
ΣΤΑΘΜΕΥΣΗ ΕΠΑΝΩ ΑΠΟ ΕΥΦΛΕΚΤΑ ΥΛΙΚΑ
Κατά τη διάρκεια της λειτουργίας του κινητήρα,
ο καταλύτης αναπτύσσει πολύ υψηλή θερμοκρασία.
Συνεπώς, μην παρκάρετε το αυτοκίνητο επάνω σε
χορτάρι, ξερά φύλλα, πευκοβελόνες ή άλλα
εύφλεκτα υλικά: κίνδυνος πυρκαγιάς.
ΣΕΒΑΣΜΟΣ ΠΡΟΣ ΤΟ ΠΕΡΙΒΑΛΛΟΝ
Το αυτοκίνητο είναι εφοδιασμένο με ένα σύστημα το
οποίο έχει τη δυνατότητα της συνεχούς διάγνωσης
των εξαρτημάτων που σχετίζονται με τις εκπομπές
ρύπων έτσι ώστε να είναι εγγυημένος ο σεβασμός
προς το περιβάλλον.
ΠΡΟΣΘΕΤΑ ΗΛΕΚΤΡΙΚΑ ΑΞΕΣΟΥΑΡ
Αν, μετά από την αγορά του αυτοκινήτου,
αποφασίσετε να προσθέσετε ηλεκτρικά αξεσουάρ
(τα οποία θα απορροφούν ρεύμα από την μπαταρία),
επισκεφθείτε το Δίκτυο Τεχνικής Εξυπηρέτησης της
Abarth. Εκεί μπορούν να υπολογίσουν την συνολική
κατανάλωση του ρεύματος και να ελέγξουν αν το
ηλεκτρικό σύστημα του αυτοκινήτου μπορεί να
υποστηρίξει το απαιτούμενο ηλεκτρικό φορτίο.
Κάρτα CODE
Φυλάξτε την κάρτα σε ασφαλές μέρος, όχι μέσα στο
αυτοκίνητο.
Προτείνεται να έχετε πάντα μαζί σας τον
ηλεκτρονικό κωδικό που αναφέρεται στην κάρτα
CODE.

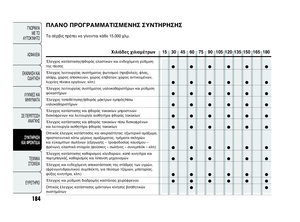

ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ ΣΥΝΤΗΡΗΣΗ (ΣΕΡΒΙΣ)
Η σωστή συντήρηση επιτρέπει την μακροχρόνια
διατήρηση των επιδόσεων του αυτοκινήτου και των
χαρακτηριστικών τηςασφάλειάς του, την προστασία
του περιβάλλοντος και την ελαχιστοποίηση του
κόστους κίνησης.
ΤΟ ΒΙΒΛΙΟ ΧΡΗΣΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ ΠΕΡΙΕΧΕΙ …
…πληροφορίες, συμβουλές και σημαντικές
προειδοποιήσεις σχετικά με την ασφάλεια, τη σωστή
οδήγηση του αυτοκινήτου σας και τη συντήρησή
του. Θα πρέπει να δώσετε ιδιαίτερη προσοχή στα
σύμβολα
"(ασφάλεια των επιβαινόντων)#(σεβασμοσ προσ το περιβαλλον)!(ακεραιοτητα
του αυτοκινητου).
ΔΙΑΒΑΣΤΕ ΤΟ ΟΠΩΣΔΗΠΟΤΕ!
K


001-028 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 12:08 Pagina 2

3
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

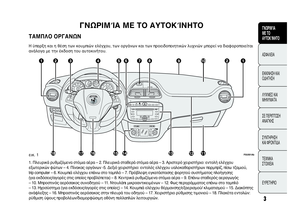

ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ
Η ύπαρξη και η θέση των κουμπιών ελέγχου, των οργάνων και των προειδοποιητικών λυχνιών μπορεί να διαφοροποιείται
ανάλογα με την έκδοση του αυτοκινήτου.
F0U001Abεικ. 1
1. Πλευρικά ρυθμιζόμενα στόμια αέρα – 2. Πλευρικά σταθερά στόμια αέρα – 3. Αριστερό χειριστήριο: εντολή ελέγχου
εξωτερικών φώτων – 4. Πίνακας οργάνων -5. Δεξιό χειριστήριο: εντολές ελέγχου υαλοκαθαριστήρων παρμπρίζ, πίσω τζαμιού,
trip computer – 6. Κουμπιά ελέγχου επάνω στο ταμπλό – 7. Πρόβλεψη εγκατάστασης φορητού συστήματος πλοήγησης
(για εκδόσεις/αγορές στις οποίες προβλέπεται) – 8. Κεντρικά ρυθμιζόμενα στόμια αέρα – 9. Επάνω σταθερός αεραγωγός
– 10. Μπροστινός αερόσακος συνοδηγού – 11. Ντουλάπι μικροαντικειμένων – 12. Φως περιγράμματος επάνω στο ταμπλό
– 13. Ηχοσύστημα (για εκδόσεις/αγορές στις οποίες) – 14. Κουμπιά ελέγχου θέρμανσης/εξαερισμού/ κλιματισμού – 15. Διακόπτης
ανάφλεξης – 16. Μπροστινός αερόσακος στην πλευρά του οδηγού – 17. Χειριστήριο ρύθμισης τιμονιού – 18. Πλακέτα εντολών:
ρύθμιση ύψους προβολέων/διαμορφώσιμη οθόνη πολλαπλών λειτουργιών.
001-028 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 12:08 Pagina 3

4
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

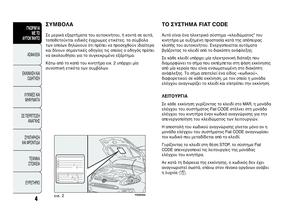

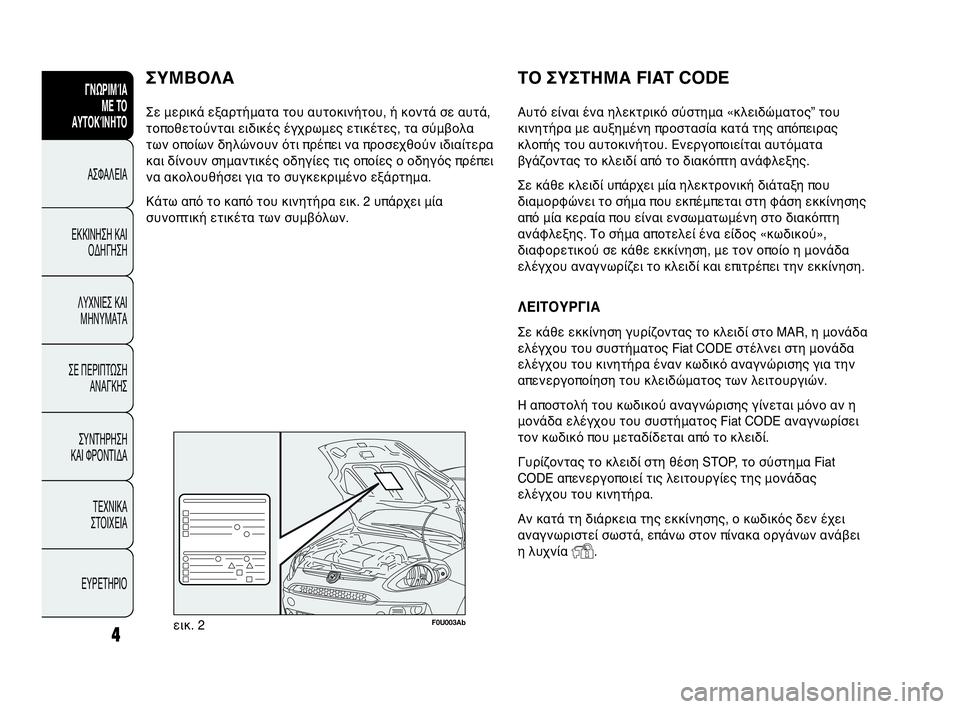

ΤΟ ΣΥΣΤΗΜΑ FIAT CODE
Αυτό είναι ένα ηλεκτρικό σύστημα «κλειδώματος” του
κινητήρα με αυξημένη προστασία κατά της απόπειρας
κλοπής του αυτοκινήτου. Ενεργοποιείται αυτόματα
βγάζοντας το κλειδί από το διακόπτη ανάφλεξης.
Σε κάθε κλειδί υπάρχει μία ηλεκτρονική διάταξη που
διαμορφώνει το σήμα που εκπέμπεται στη φάση εκκίνησης
από μία κεραία που είναι ενσωματωμένη στο διακόπτη
ανάφλεξης. Το σήμα αποτελεί ένα είδος «κωδικού»,
διαφορετικού σε κάθε εκκίνηση, με τον οποίο η μονάδα
ελέγχου αναγνωρίζει το κλειδί και επιτρέπει την εκκίνηση.
ΛΕΙΤΟΥΡΓΙΑ
Σε κάθε εκκίνηση γυρίζοντας το κλειδί στο MAR, η μονάδα
ελέγχου του συστήματος Fiat CODE στέλνει στη μονάδα
ελέγχου του κινητήρα έναν κωδικό αναγνώρισης για την
απενεργοποίηση του κλειδώματος των λειτουργιών.
Η αποστολή του κωδικού αναγνώρισης γίνεται μόνο αν η
μονάδα ελέγχου του συστήματος Fiat CODE αναγνωρίσει
τον κωδικό που μεταδίδεται από το κλειδί.
Γυρίζοντας το κλειδί στη θέση STOP, το σύστημα Fiat
CODE απενεργοποιεί τις λειτουργίες της μονάδας
ελέγχου του κινητήρα.
Αν κατά τη διάρκεια της εκκίνησης, ο κωδικός δεν έχει
αναγνωριστεί σωστά, επάνω στον πίνακα οργάνων ανάβει
η λυχνία
Y.
ΣΥΜΒΟΛΑ
Σε μερικά εξαρτήματα του αυτοκινήτου, ή κοντά σε αυτά,
τοποθετούνται ειδικές έγχρωμες ετικέτες, τα σύμβολα
των οποίων δηλώνουν ότι πρέπει να προσεχθούν ιδιαίτερα
και δίνουν σημαντικές οδηγίες τις οποίες ο οδηγός πρέπει
να ακολουθήσει για το συγκεκριμένο εξάρτημα.
Κάτω από το καπό του κινητήρα εικ. 2 υπάρχει μία
συνοπτική ετικέτα των συμβόλων.
F0U003Abεικ. 2
001-028 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 12:08 Pagina 4

5
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

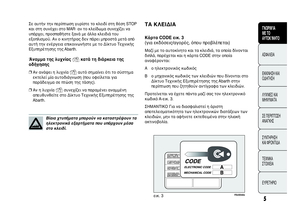

ΤΑ ΚΛΕΙΔΙΑ
Κάρτα CODE εικ. 3
(για εκδόσεις/αγορές, όπου προβλέπεται)
Μαζί με το αυτοκίνητο και τα κλειδιά, τα οποία δίνονται
διπλά, παρέχεται και η κάρτα CODE στην οποία
αναφέρονται:
A ο ηλεκτρονικός κωδικός
B ο μηχανικός κωδικός των κλειδιών που δίνονται στο
Δίκτυο Τεχνικής Εξυπηρέτησης της Abarth στην
περίπτωση που ζητηθούν αντίγραφα των κλειδιών.
Προτείνεται να έχετε πάντα μαζί σας τον ηλεκτρονικό
κωδικό A-εικ. 3.
ΣΗΜΑΝΤΙΚΟ Για να διασφαλιστεί η άριστη
αποτελεσματικότητα των ηλεκτρονικών διατάξεων των
κλειδιών, μην τα αφήνετε εκτεθειμένα στην ηλιακή
ακτινοβολία. Σε αυτήν την περίπτωση γυρίστε το κλειδί στη θέση STOP
και στη συνέχει στο MAR· αν το κλείδωμα συνεχίζει να
υπάρχει, προσπαθήστε ξανά με άλλα κλειδιά του
εξοπλισμού. Αν ο κινητήρας δεν πάρει μπροστά μετά από
αυτή την ενέργεια επικοινωνήστε με το Δίκτυο Τεχνικής
Εξυπηρέτησης της Abarth.
Άναμμα της λυχνίας Yκατά τη διάρκεια της
οδήγησης
❒Αν ανάψει η λυχνία Yαυτό σημαίνει ότι το σύστημα
εκτελεί μία αυτοδιάγνωση (που οφείλεται για
παράδειγμα σε πτώση της τάσης).
❒Αν η λυχνία Yσυνεχίζει να παραμένει αναμμένη
απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της
Abarth.
Βίαια χτυπήματα μπορούν να καταστρέψουν τα
ηλεκτρονικά εξαρτήματα που υπάρχουν μέσα
στο κλειδί.
F0U004Abεικ. 3
001-028 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 12:08 Pagina 5

6
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

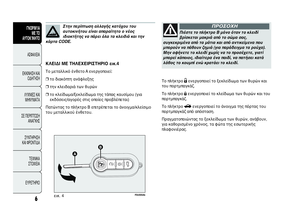

F0U005Abεικ. 4
ΚΛΕΙΔΙ ΜΕ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ εικ.4
Το μεταλλικό ένθετο A ενεργοποιεί:
❒το διακόπτη ανάφλεξης
❒την κλειδαριά των θυρών
❒το κλείδωμα/ξεκλείδωμα της τάπας καυσίμου (για
εκδόσεις/αγορές στις οποίες προβλέπεται)
Πατώντας το πλήκτρο B επιτρέπεται το άνοιγμα/κλείσιμο
του μεταλλικού ένθετου.
Στην περίπτωση αλλαγής κατόχου του
αυτοκινήτου είναι απαραίτητο ο νέος
ιδιοκτήτης να πάρει όλα τα κλειδιά και την
κάρτα CODE.
Πιέστε το πλήκτρο B μόνο όταν το κλειδί
βρίσκεται μακριά από το σώμα σας,
συγκεκριμένα από τα μάτια και από αντικείμενα που
μπορούν να πάθουν ζημιά (για παράδειγμα τα ρούχα).
Μην αφήνετε το κλειδί χωρίς να το προσέχετε, γιατί
μπορεί κάποιος, ιδιαίτερα ένα παιδί, να πατήσει κατά
λάθος το κουμπί ενώ κρατάει το κλειδί.
ΠΡΟΣΟΧΗ
Το πλήκτρο Ëενεργοποιεί το ξεκλείδωμα των θυρών και
του πορτμπαγκάζ.
Το πλήκτρο Áενεργοποιεί το κλείδωμα των θυρών και του
πορτμπαγκάζ.
Το πλήκτρο
Rενεργοποιεί το άνοιγμα της πόρτας του
πορτμπαγκάζ από απόσταση.
Πραγματοποιώντας το ξεκλείδωμα των θυρών, ανάβουν,
για καθορισμένο χρόνος, τα φώτα της εσωτερικής
πλαφονιέρας.
001-028 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 12:08 Pagina 6

7
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U006Abεικ. 5F0U007Abεικ. 6

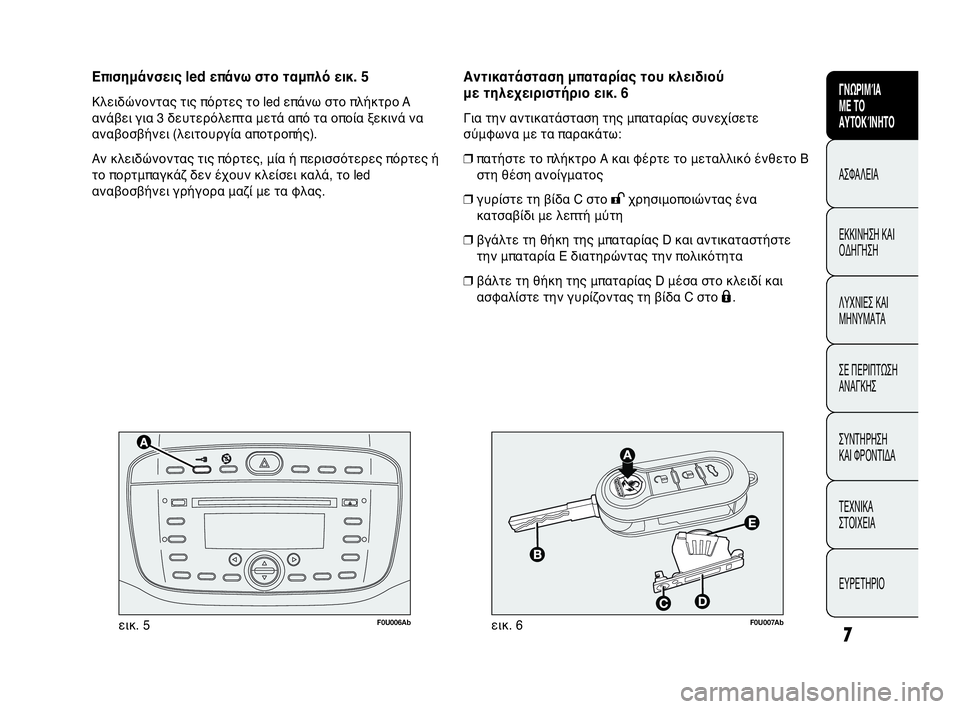

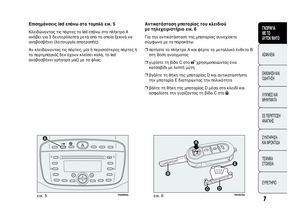

Αντικατάσταση μπαταρίας του κλειδιού
με τηλεχειριστήριο εικ. 6
Για την αντικατάσταση της μπαταρίας συνεχίσετε
σύμφωνα με τα παρακάτω:
❒πατήστε το πλήκτρο Α και φέρτε το μεταλλικό ένθετο B
στη θέση ανοίγματος
❒γυρίστε τη βίδα C στο :χρησιμοποιώντας ένα
κατσαβίδι με λεπτή μύτη
❒βγάλτε τη θήκη της μπαταρίας D και αντικαταστήστε
την μπαταρία E διατηρώντας την πολικότητα
❒βάλτε τη θήκη της μπαταρίας D μέσα στο κλειδί και
ασφαλίστε την γυρίζοντας τη βίδα C στο
Á.
Επισημάνσεις led επάνω στο ταμπλό εικ. 5
Κλειδώνοντας τις πόρτες το led επάνω στο πλήκτρο A
ανάβει για 3 δευτερόλεπτα μετά από τα οποία ξεκινά να
αναβοσβήνει (λειτουργία αποτροπής).
Αν κλειδώνοντας τις πόρτες, μία ή περισσότερες πόρτες ή
το πορτμπαγκάζ δεν έχουν κλείσει καλά, το led
αναβοσβήνει γρήγορα μαζί με τα φλας.
