Page 11 of 336
1.
Управление на регулатора/
ограничителя на скоростта.
2.
Регулиране на волана.
3.
Управление на светлините и
мигачите.
4.
Бордно табло.
5.
Въздушна възглавница водач.
Клаксон.
6.
Скоростен лост.
7.
Ръчна спирачка.
8.
Управление на щората на
панорамния покрив.
9.
Управление на отопляемата седалка.
10.
Отваряне на предния капак.
11 .
Управление на външните огледала.
Управление на стъклоповдигащите
устройства.
12.
Кутия с предпазители.
13.
Ръчно регулиране на фаровете.
14.
Дюза за размразяване на
стъклата на предните врати.
15.
Тонколони (tweeter).
16.
Дюза за размразяване на
предното стъкло.
Page 161 of 336
10
159
ПРОВЕРКИ
ДВИГАТЕЛИ БЕНЗИН
То в а оборудване ви дава възможност да проверите нивото на различните течности и да смените някои части.
1.
Резервоар на течността на
сервоуправлението.
2.
Резервоар на течността за миене
на стъклата и фаровете.
3.
Резервоар на охлаждащата течност.
4.
Резервоар на спирачната течност.
5.
Акумулатор/Предпазители.
6.
Кутия с предпазители.
7.
Въздушен филтър.
8.
Нивомер на маслото.
9.
Зареждане с масло.
Page 162 of 336
1
160
ПРОВЕРКИ
ДВИГАТЕЛИ ДИЗЕЛ
То в а оборудване Ви дава възможност да проверите нивото на различните течности, да смените някои части и да
възстановите захранването с гориво.
1.
Резервоар на течността на
сервоуправлението.
2.
Резервоар на течността за миене
на стъклата и фаровете.
3.
Резервоар на охладителната
течност.
4.
Резервоар на спирачната течност.
5.
Акумулатор/Предпазители.
6.
Кутия с предпазители.
7.
Въздушен филтър.
8.
Сонда за измерване на нивото на
маслото.
9.
Зареждане с масло.
10.
Помпа за възстановяване на
захранването с гориво
* .
11 .
Болт за обезвъздушаване
* .
*
Според модификацията.

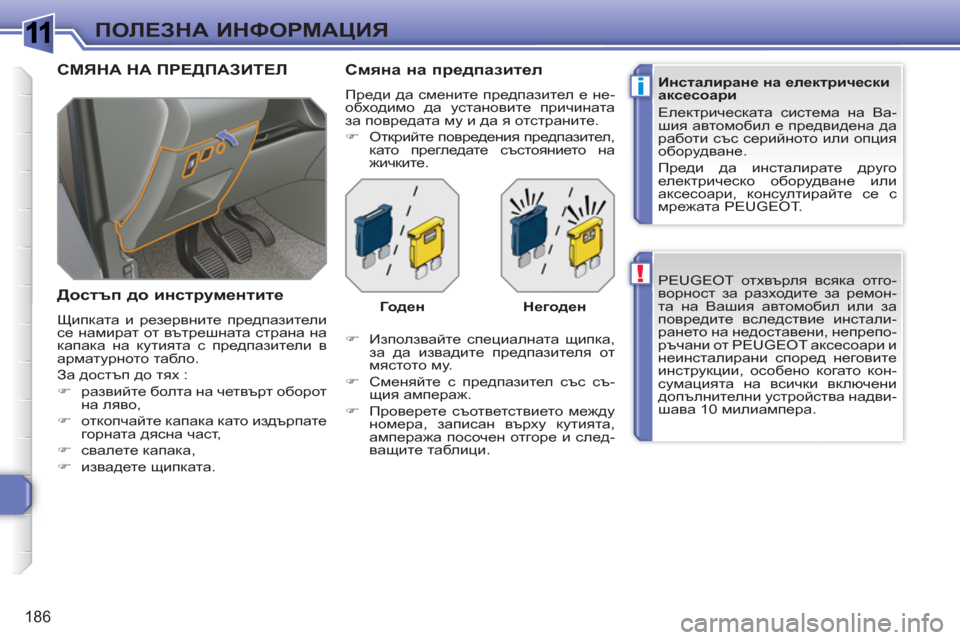

Page 188 of 336
1
!
i
186
ПОЛЕЗНА ИНФОРМАЦИЯ
PEUGEOT отхвърля всяка отго-
ворност за разходите за ремон-
та на Вашия автомобил или за
повредите вследствие инстали-
рането на недоставени, непрепо-
ръчани от PEUGEOT аксесоари и
неинсталирани според неговите
инструкции, особено когато кон-
сумацията на всички включени
допълнителни устройства надви-
шава 10 милиампера.
Инсталиране на електрически
аксесоари
Електрическата система на Ва
-
шия автомобил е предвидена да
работи със серийното или опция
оборудване.
Преди да инсталирате друго
електрическо оборудване или
аксесоари, консултирайте се с
мрежата PEUGEOT.
СМЯНА НА ПРЕДПАЗИТЕЛ
Достъп до инструментите
Щипката и резервните предпазители
се намират от вътрешната страна на
капака на кутията с предпазители в
арматурното табло.
За достъп до тях :
)
развийте болта на четвърт оборот
на ляво,
)
откопчайте капака като издърпате
горната дясна част,
)
свалете капака,
)
извадете щипката.
Смяна на предпазител
Преди да смените предпазител е не-
обходимо да установите причината
за повредата му и да я отстраните.
)
Открийте повредения предпазител,
като прегледате състоянието на
жичките.
)
Използвайте специалната щипка,
за да извадите предпазителя от
мястото му.
)
Сменяйте с предпазител със съ-
щия ампераж.
)
Проверете съответствието
между
номера, записан върху кутията,
ампеража посочен отгоре и след-
ващите таблици.
Годен
Негоден
Page 189 of 336
1
187
ПОЛЕЗНА ИНФОРМАЦИЯ
Предпазители в арматурното
табло
Кутията с предпазители се намира
под таблото (от ляво).
Достъп до предпазителите
)
виж параграф "Достъп до инстру-
ментите".
Таблици на предпазителите
Предпазител N°
Ампераж
Функции
F1
15 A
Задна чистачка.
F2
30 A
Маса заключване и супер заключване.
F3
5 A
Компютър въздушни възглавници и
пиротехнически устройства.
F4
10 A
Контактор педал на съединителя и
двуфункционални спирачки, вътрешно
светочувствително огледало, климатик, датчик
за ъгъл на волана, автоматична скоростна
кутия, бл ок комутация и защита.
F5
30 A
Предни стъкла с постепенно управление,
захранване на сгъваемите външни огледала,
щора на панорамния покрив.
F6
30 A
Задни стъкла с постепенно управление,
помощен бл ок ремарке.
F7
5 A
Преден и заден плафон, лампи в предната част,
лампа в задната част, осветление в сенника,
осветление в жабката, подвижна лампа.
F8
20 A
Радио, радиотелефон, CD-чейнджър, многофункционален
дисплей, датчици за налягане в гумите.
F9
30 A
Преден контакт 12 V.
F10
15 A
Управление от волана, сирна аларма, компютър
аларма.
F11
15 A
Контактор устройство против кражба слаботоков.
Page 191 of 336
1
189
ПОЛЕЗНА ИНФОРМАЦИЯ
Предпазители в двигателния
отсек
Кутията с предпазители се намира до
акумулатора (от ляво).
Достъп до предпазителите
)
Откопчайте капака.
)
Сменете предпазителя (виж съот-
ветния параграф).
)
След интервенцията затворете
много внимателно капака, за да
сте сигурни, че кутията е уплътне-
на добре.
Таблица на предпазителите
Предпазител N°
Ампераж
Функции
F1
20 A
Захранване компютър на двигателя,
електроклапи инжекционна помпа и EGR
(2 л HDI), инжектори (2 л HDI).
F2
15 A
Клаксон.
F3
10 A
Предно/задно стъкломиялно устройство.
F4
20 A
Устройство за миене на фаровете.
F5
15 A
Електроклапи канистер, разтоварваща турбина и
регулиране на налягането Турбо (1,6 л THP 16V),
нагревател пара масло (1,6 л THP 16V), нагревател
газьол (1,6 л HDI).
F6
10 A
Датчик скорост на автомобила, компютър ABS/ESP.
F7
10 A
Компютър сервоуправление на волана,
автоматична скоростна кутия, датчик ниво на
водата в двигателя.
F8
25 A
Управление на стартера.
F9
10 A
Контакт диагностика, фарове с функция
самонасочване, дебитметър на въздуха (Дизел),
помпа филтър за твърди частици (Дизел).
F10
30 A
Регулатори компютър на двигателя (бензин :
запалителни бобини, електроклапи
, кислородна
помпа, инжектори, нагреватели, горивна помпа,
пилотиран термостат) (Дизел : електроклапи,
нагреватели).
F11
40 A
Вентилатор на климатика.
Page 193 of 336
1
191
ПОЛЕЗНА ИНФОРМАЦИЯ
Таблица на маломощните и средно мощните предпазители над акумулатора
Таблица на високомощните предпазители
Предпазител N°
Ампераж
Функции
F1
-
Не се използва.
F2
5 A
Контактор спирачки с двойна функция.
F3
5 A
Модул за зареждане акумулатор.
F4
25 A
Електроклапи ABS/ESP.
F5
-
Не се използва.
F6
15 A
Скоростна кутия (механична пилотирана или
автоматична).
F7 *
80 A
Група електропомпа сервоусилвател на волана.
F8 *
60 A
Група мотовентилатор.
F9 *
70 A/30 A
Модул предварително загряване (Дизел)/
Електромотор Valvetronic (1,6 l THP 16V).
F10 *
40 A
Група електропомпа ABS/ESP.
F11 *
100 A
Модул комутация и защита.
F12 *
30 A
Група електропомпа механична пилотирана кутия.
Предпазител N°
Ампераж
Функции
MF1 *
-
Не се използва.
MF2 *
30 A
Помощен модул ремарке.
MF3 *
50 A
Кутия предпазители купе.
MF4 *
80 A
Интелигентен помощен модул.
MF5 *
80 A
Интелигентен помощен модул.
MF6 *
-
Не се използва.
MF7 *
30 A
Отопляеми седалки.
MF8 *
20 A
Устройство за миене на фаровете
.
*
Средно и високомощните предпа-
зители са допълнителна защита на
електрическите системи. Всяка ин-
тервенция по този тип предпазители
трябва да се извършва от мрежата
PEUGEOT.
Page 194 of 336
1
i
192
ПОЛЕЗНА ИНФОРМАЦИЯ
АКУМУЛАТОР
Как да презаредите акумулатора или
да стартирате двигателя чрез друг
акумулатор.
Достъп до акумулатора
Изключване/Включване на
кабелите
)
Повдигнете докрай палчето за
заключване 1
.
)
Поставете отворения пръстен на
кабела върху клема (+) на акуму-
латора.
)
Натиснете вертикално пръстена 2
,
за да го поставите правилно до
акумулатора.
)
Заключете пръстена като нати-
снете надолу палчето 1
.
Стартиране на двигателя от
друг акумулатор
Не натискайте палчето, защото
ако пръстенът е поставен непра-
вилно, заключването не е въз-
можно.
Започнете отначало.
)
Свържете червения кабел с клема
(+) на авариралия акумулатор А
,
а след това с клема (+) от помощ-
ния акумулатор В
.
Акумулаторът се намира в двигател-
ния отсек.
За достъп до него
:
)
отворете капака с помощта на въ-
трешната, а след това и външната
дръжка,
)
поставете подпората,
)
свалете пластмасовия капак, за
да достигнете до двете клеми,
)
ако е необходимо, откачете кутията
с предпазители, за да извадите аку-
мулатора.
