FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
SAU42772
Luz de aviso de avería del motor“”
Esta luz de aviso se enciende cuando se
detecta un problema en el circuito eléctrico
de control del motor. En ese caso, haga re-
visar el sistema de autodiagnóstico en un
concesionario Yamaha. (Véase en la pági-
na 3-11 una explicación del dispositivo de
autodiagnóstico).
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. Si la luz de aviso no se enciende
durante unos segundos y luego se apaga,
haga revisar el circuito eléctrico en un con-
cesionario Yamaha.
SAU11572
Luz indicadora de la sincronización del
cambio
Esta luz indicadora se puede programar
para que se encienda y se apague al régi-
men del motor que se desee y se utiliza
para indicar al conductor cuándo es el mo-
mento de cambiar a la siguiente marcha su-
perior.
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz indicadora no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-rio Yamaha. (Véase en la página 3-11 una
explicación detallada del funcionamiento de
esta luz indicadora y de cómo configurarla).
SAU38621
Luz indicadora del sistema inmoviliza-
dor
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz indicadora no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador. (Véase en la página 3-11
una explicación del dispositivo de autodiag-
nóstico).
SAU39044
Indicador multifunción
ADVERTENCIA
SWA12422
Asegúrese de parar el vehículo antes de
efectuar cualquier cambio en las posi-
ciones de ajuste del indicador multifun-
ción. La manipulación del visor1. Reloj
2. Velocímetro
3. Botón “SELECT” (seleccionar)
4. Botón “RESET” (reposición)
5. Tacómetro
6. Indicación de temperatura del refrigeran-
te/indicación de temperatura de admisión de
aire
7. Cuentakilómetros/cuentakilómetros parcia-
les/cuentakilómetros parcial de reserva de
gasolina/cronómetro
8. Luz indicadora de la sincronización del cam-
bio
U13SS1S0.book Page 7 Friday, July 4, 2008 10:09 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
multifunción durante la marcha puede
distraer al conductor y ocasionar un ac-cidente.
El indicador multifunción está provisto de
los elementos siguientes:

un velocímetro (que indica la veloci-
dad de desplazamiento)


un tacómetro (que indica el régimen
del motor)


un cuentakilómetros (que indica la dis-
tancia total recorrida)


dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)


un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que se encendió la luz de aviso
del nivel de gasolina)


un cronómetro


un reloj


un indicador de temperatura del líqui-
do refrigerante


un visor de la temperatura de admisión
del aire


un dispositivo de autodiagnóstico


una función de control de brillo del vi-
sor y de la luz indicadora de la sincro-
nización del cambio
NOTA

No olvide girar la llave a la posición
“ON” antes de utilizar los botones “SE-
LECT” y “RESET”, salvo para ajustar
la función de control de brillo del visor
y de la luz indicadora de la sincroniza-
ción del cambio.


Sólo para el Reino Unido: Para cam-
biar la indicación del velocímetro y del
cuentakilómetros/cuentakilómetros
parcial entre kilómetros y millas, pulse
el botón “SELECT” durante al menosun segundo.
TacómetroEl tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, la aguja
del tacómetro recorre una vez toda la esca-
la de r/min y luego vuelve a cero r/min a fin
de probar el circuito eléctrico.
ATENCION
SCA10031
No utilice el motor en la zona roja del ta-
cómetro.Zona roja: a partir de 16500 r/min
Reloj
Para poner el reloj en hora1. Gire la llave a la posición “ON”.
1. Tacómetro
2. Zona roja del tacómetro
2 1
1. Reloj
km/h
TRIP A
1
U13SS1S0.book Page 8 Friday, July 4, 2008 10:09 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
2. Pulse los botones “SELECT” y “RE-
SET” simultáneamente durante al me-
nos dos segundos.
3. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.
4. Pulse el botón “SELECT” y los dígitos
de los minutos empezarán a parpa-
dear.
5. Pulse el botón “RESET” para ajustar
los minutos.
6. Pulse el botón “SELECT” y luego suél-
telo para iniciar el reloj.
Cuentakilómetros, cuentakilómetros
parcial y cronómetroPulse el botón “SELECT” para cambiar la
indicación entre cuentakilómetros “ODO”,
cuentakilómetros parciales “TRIP A” y
“TRIP B” y cronómetro en el orden siguien-
te:
TRIP A → TRIP B → ODO → Cronómetro
→ TRIP A
Si se enciende la luz de aviso del nivel de
gasolina (véase la página 3-3), la indicación
del cuentakilómetros cambia automática-
mente a cuentakilómetros parcial en reser-
va de gasolina “F-TRIP” y empieza a contar
la distancia recorrida desde ese punto. En
ese caso, pulse el botón “SELECT” para
cambiar la indicación entre los diferentes
modos de cuentakilómetros parciales,
cuentakilómetros y cronómetro en el orden
siguiente:
F-TRIP → Cronómetro → TRIP A → TRIP
B → ODO → F-TRIP
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” y seguidamente pulse el botón “RE-
SET” durante al menos un segundo. Si no
pone a cero de forma manual el cuentakiló-
metros parcial en reserva de gasolina, este
se pondrá a cero automáticamente y se res-
tablecerá la visualización del modo anterior
después de repostar y de recorrer 5 km (3
mi).Cronómetro
Para visualizar el cronómetro, selecciónelo
pulsando el botón “SELECT”. (Los dígitos
del cronómetro comienzan a parpadear).
Suelte el botón “SELECT” y luego vuelva a
pulsarlo durante unos segundos hasta que
los dígitos del cronómetro dejen de parpa-
dear.
Medición normal
1. Pulse el botón “RESET” para iniciar el
cronómetro.
2. Pulse el botón “SELECT” para detener
el cronómetro.
3. Vuelva a pulsar el botón “SELECT”
para poner a cero el cronómetro.
Medición de tiempos parciales1. Pulse el botón “RESET” para iniciar el
cronómetro.
2. Pulse el botón “RESET” o el interrup-
tor de arranque“” para medir tiem-
pos parciales. (Los dos puntos “:”
comienzan a parpadear).
3. Pulse el botón “RESET” o el interrup-
tor de arranque“” para mostrar el
último tiempo parcial o pulse el botón
“SELECT” para detener el cronómetro
y mostrar el tiempo total transcurrido.
4. Pulse el botón “SELECT” para poner
el cronómetro a cero.
1. Cuentakilómetros/cuentakilómetros parcia-
les/cuentakilómetros parcial de reserva de
gasolina/cronómetro
TRIP A
˚C
1
U13SS1S0.book Page 9 Friday, July 4, 2008 10:09 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3
SAU12941
Pedal de freno El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU13074
Tapón del depósito de gasolina Para abrir el tapón del depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina
1. Empuje el tapón en su sitio con la llave
en la cerradura.2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTANo se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamentecerrado y bloqueado.
ADVERTENCIA
SWA11091
Después de repostar, verifique que el ta-
pón del depósito de gasolina quede co-
rrectamente cerrado. Una fuga degasolina significa peligro de incendio.
1. Pedal de freno
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
U13SS1S0.book Page 16 Friday, July 4, 2008 10:09 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
3
SAU39451
Tubo respiradero/rebose del de-
pósito de combustible Antes de utilizar la motocicleta:

Compruebe la conexión del tubo respi-
radero/rebose del depósito de gasoli-
na.


Compruebe si el tubo respiradero/re-
bose del depósito de gasolina presen-
ta fisuras o daños y, si es así,
cámbielo.


Verifique que el extremo del tubo res-
piradero/rebose del depósito de gaso-
lina no esté obstruido y límpielo si es
necesario.
SAU13444
Catalizador Este vehículo está provisto de catalizado-
res montados en el sistema de escape.
ADVERTENCIA
SWA10861
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:

No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.


Estacione la motocicleta en un lu-
gar en que resulte difícil que los
peatones o niños toquen el sistema
de escape cuando esté caliente.


Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.


No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-car la acumulación de calor.
ATENCION
SCA10701
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocarádaños irreparables en el catalizador.
1. Tubo respiradero/rebose del depósito de
combustibleU13SS1S0.book Page 18 Friday, July 4, 2008 10:09 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-21
3
SAU38943
Ajuste de la horquilla delantera
ADVERTENCIA
SWA10180
Ajuste siempre las dos barras de la hor-
quilla por igual; de lo contrario pueden
disminuir la manejabilidad y la estabili-dad.
Esta horquilla delantera está equipada con
pernos de ajuste de la precarga del muelle,
tornillos de ajuste del hidráulico de exten-
sión y pernos de ajuste del hidráulico de
compresión (tanto para una amortiguación
rápida en compresión como para una len-
ta).ATENCION
SCA10101
Para evitar que el mecanismo resulte da-
ñado, no trate de giran más allá de lasposiciones de ajuste máxima o mínima.Precarga del muelle
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el perno de
ajuste de cada barra de la horquilla en la di-
rección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el per-

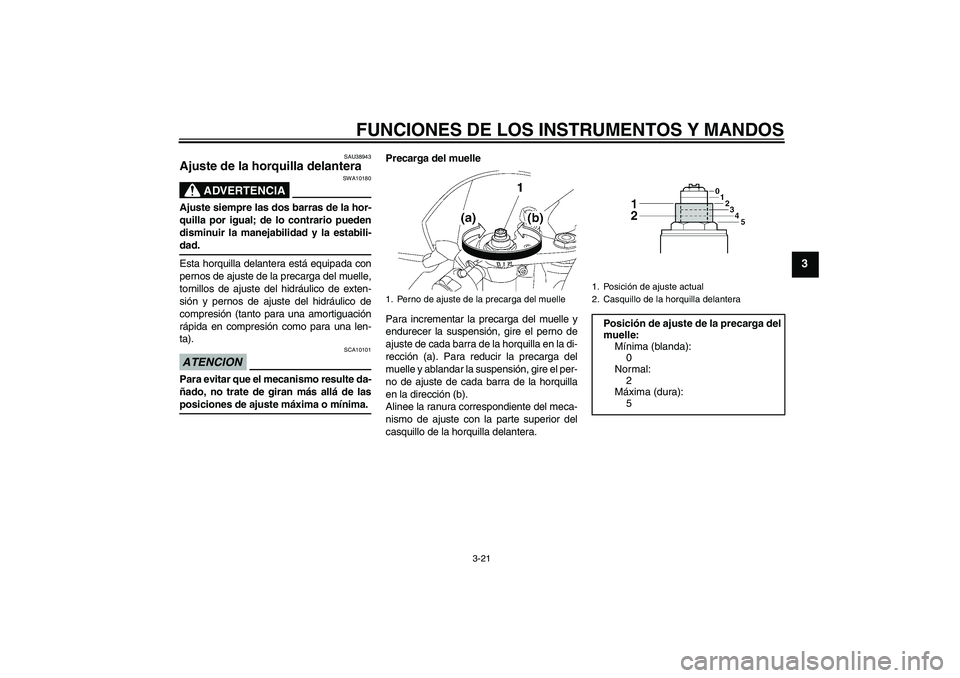

no de ajuste de cada barra de la horquilla
en la dirección (b).
Alinee la ranura correspondiente del meca-
nismo de ajuste con la parte superior del
casquillo de la horquilla delantera.
1. Perno de ajuste de la precarga del muelle
1. Posición de ajuste actual
2. Casquillo de la horquilla delantera
Posición de ajuste de la precarga del
muelle:
Mínima (blanda):
0
Normal:
2
Máxima (dura):
5
U13SS1S0.book Page 21 Friday, July 4, 2008 10:09 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-23
3
(a). Para reducir el hidráulico de compre-
sión y ablandarlo, gire el perno de ajuste de
cada barra de la horquilla en la dirección
(b).NOTA
Aunque el número total de clics de un me-
canismo de ajuste del hidráulico puede no
coincidir exactamente con las especifica-
ciones anteriores debido a ligeras diferen-
cias de fabricación, el número real de clics
representa siempre la totalidad del margen
de ajuste. Para obtener un ajuste preciso,
sería aconsejable comprobar el número de
clics de cada mecanismo de ajuste del hi-
dráulico y modificar las especificaciones se-gún fuera necesario.
SAU42942

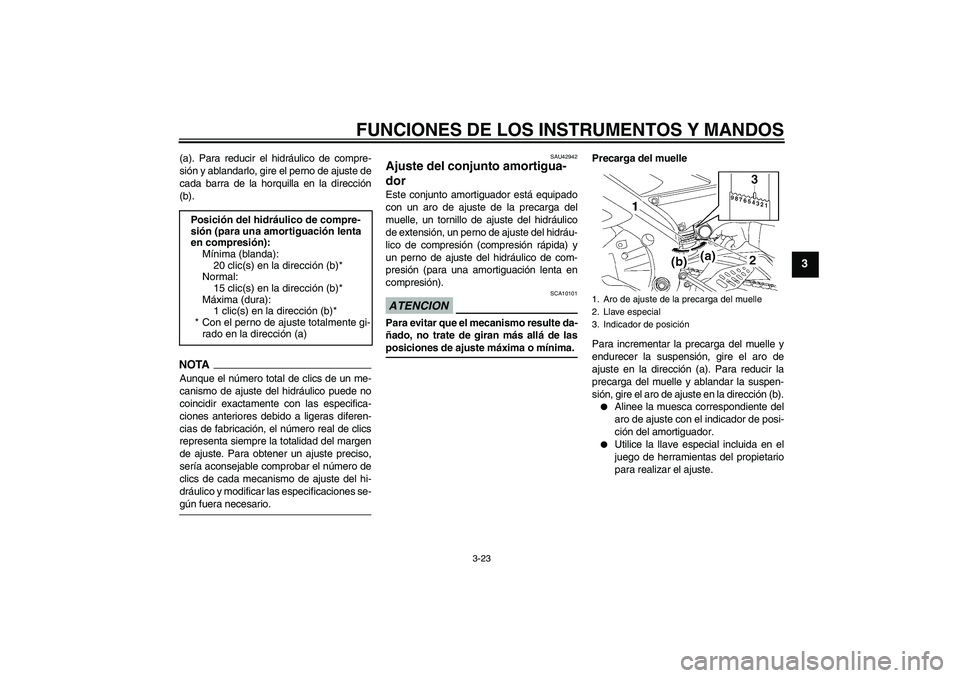

Ajuste del conjunto amortigua-
dor Este conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle, un tornillo de ajuste del hidráulico
de extensión, un perno de ajuste del hidráu-
lico de compresión (compresión rápida) y
un perno de ajuste del hidráulico de com-
presión (para una amortiguación lenta en
compresión).ATENCION
SCA10101
Para evitar que el mecanismo resulte da-
ñado, no trate de giran más allá de lasposiciones de ajuste máxima o mínima.Precarga del muelle
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste en la dirección (a). Para reducir la
precarga del muelle y ablandar la suspen-
sión, gire el aro de ajuste en la dirección (b).


Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.


Utilice la llave especial incluida en el
juego de herramientas del propietario
para realizar el ajuste. Posición del hidráulico de compre-
sión (para una amortiguación lenta
en compresión):
Mínima (blanda):
20 clic(s) en la dirección (b)*
Normal:
15 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el perno de ajuste totalmente gi-
rado en la dirección (a)
1. Aro de ajuste de la precarga del muelle
2. Llave especial
3. Indicador de posición
U13SS1S0.book Page 23 Friday, July 4, 2008 10:09 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-25
3
NOTAPara obtener un ajuste preciso es conve-
niente comprobar el número total real de
chasquidos o vueltas de cada uno de los
mecanismos de ajuste de la amortiguación.
Es posible que este margen de ajuste no se
corresponda exactamente con las especifi-
caciones indicadas debido a ligeras diferen-cias en fabricación.
ADVERTENCIA
SWA10221
Este conjunto amortiguador contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortiguador.

No manipule ni trate de abrir el con-
junto del cilindro.


No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
de calor. Puede provocar la explo-
sión de la unidad por exceso de
presión del gas.


No deforme ni dañe de ninguna ma-
nera el cilindro. Un cilindro dañado
no amortiguará bien.


No deseche usted mismo un con-
junto amortiguador dañado o des-
gastado. Lleve el conjunto
amortiguador a un concesionario
Yamaha para cualquier servicio querequiera.

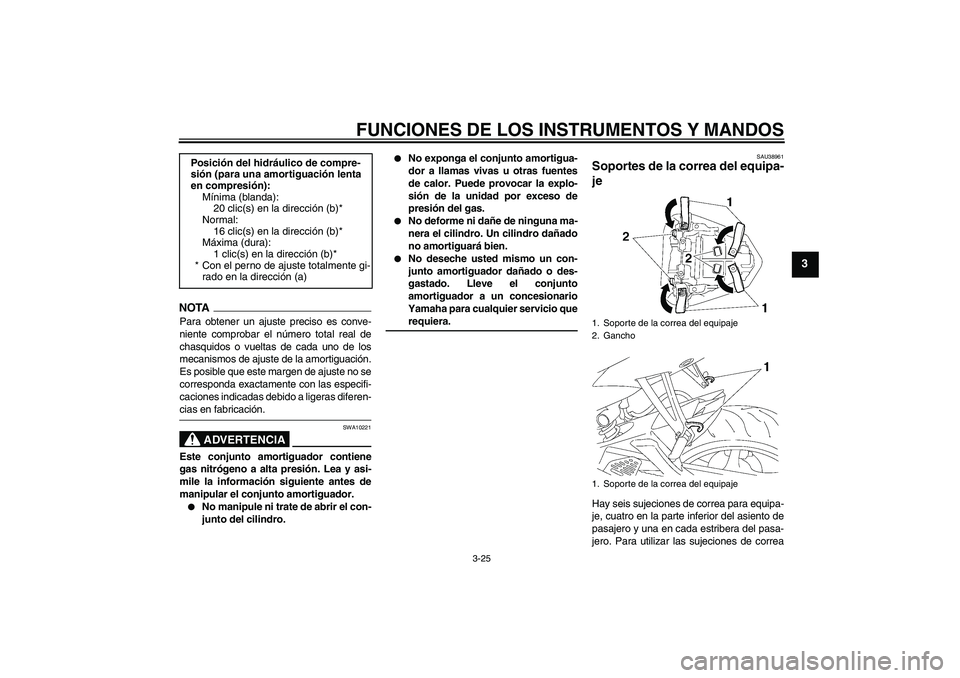

SAU38961
Soportes de la correa del equipa-
je Hay seis sujeciones de correa para equipa-
je, cuatro en la parte inferior del asiento de
pasajero y una en cada estribera del pasa-
jero. Para utilizar las sujeciones de correa Posición del hidráulico de compre-
sión (para una amortiguación lenta
en compresión):
Mínima (blanda):
20 clic(s) en la dirección (b)*
Normal:
16 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el perno de ajuste totalmente gi-
rado en la dirección (a) 1. Soporte de la correa del equipaje
2. Gancho
1. Soporte de la correa del equipaje
U13SS1S0.book Page 25 Friday, July 4, 2008 10:09 AM
