2009 YAMAHA YZF-R6 ESP

ESPECIFICACIONES
8-2
8
6a:
23/20 (1.150)
Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero:
24.00 °
Base del ángulo de inclinación:
97.0 mm (3.82 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo:
BRIDGESTONE/BT016F F
Fabricante/modelo:
DUNLOP/Qualifier PT MNeumático trasero:Tipo:
Sin cámara
Tamaño:
180/55 ZR17M/C (73W)
Fabricante/modelo:
BRIDGESTONE/BT016R F
Fabricante/modelo:
DUNLOP/Qualifier PT MCarga:Carga máxima:
190 kg (419 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Condiciones de carga:
90–190 kg (198–419 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Conducción a alta velocidad:
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT5.50Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derechaLíquido recomendado:
DOT 4
Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
115.0 mm (4.53 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
120.0 mm (4.72 in)Sistema eléctrico:Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CABatería:Modelo:
YTZ10S
Voltaje, capacidad:
12 V, 8.6 Ah
U13SS1S0.book Page 2 Friday, July 4, 2008 10:09 AM

ESPECIFICACIONES
8-3
8
Faro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 55.0 W × 2
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
LED
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LEDLuz indicadora del sistema inmovilizador:
LED
Luz indicadora de la sincronización del
cambio:
LED
Fusibles:Fusible principal:
50.0 A
Fusible del faro:
15.0 A
Fusible del piloto trasero:
7.5 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
15.0 A
Fusible del ventilador del radiador:
15.0 A × 2
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de repuesto:
7.5 A
Fusible de la válvula de la mariposa eléctrica:
7.5 A
U13SS1S0.book Page 3 Friday, July 4, 2008 10:09 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351
Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
U13SS1S0.book Page 1 Friday, July 4, 2008 10:09 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26520
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
(Véase la página 3-19.) Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.1. Etiqueta del modeloU13SS1S0.book Page 2 Friday, July 4, 2008 10:09 AM

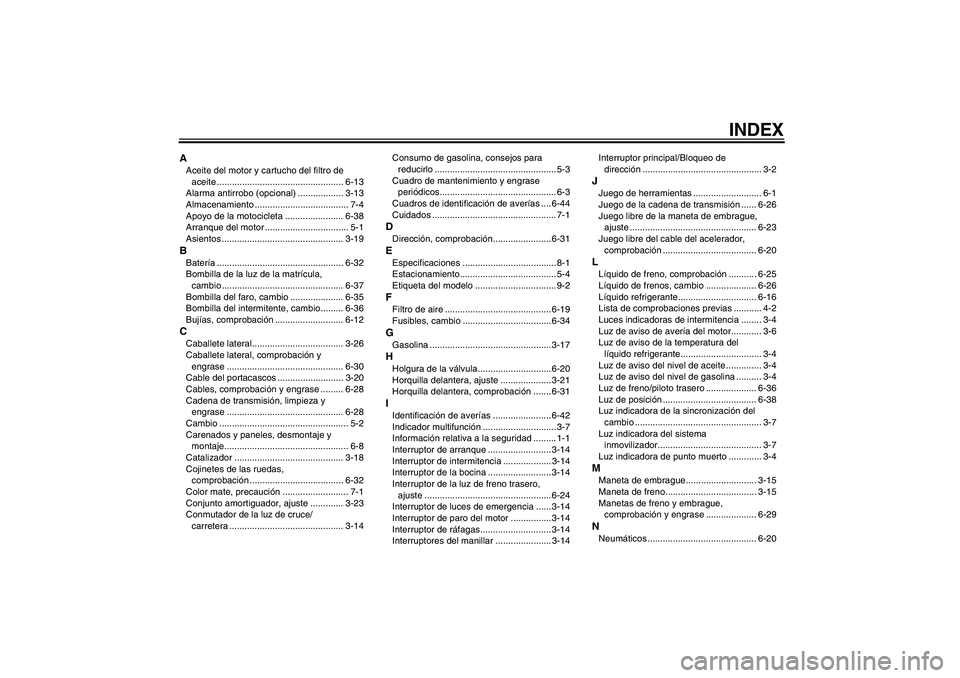

INDEX
AAceite del motor y cartucho del filtro de
aceite .................................................. 6-13
Alarma antirrobo (opcional) .................. 3-13
Almacenamiento ..................................... 7-4
Apoyo de la motocicleta ....................... 6-38
Arranque del motor ................................. 5-1
Asientos ................................................ 3-19BBatería .................................................. 6-32
Bombilla de la luz de la matrícula,
cambio ................................................ 6-37
Bombilla del faro, cambio ..................... 6-35
Bombilla del intermitente, cambio......... 6-36
Bujías, comprobación ........................... 6-12CCaballete lateral.................................... 3-26
Caballete lateral, comprobación y
engrase .............................................. 6-30
Cable del portacascos .......................... 3-20
Cables, comprobación y engrase ......... 6-28
Cadena de transmisión, limpieza y
engrase .............................................. 6-28
Cambio ................................................... 5-2
Carenados y paneles, desmontaje y
montaje................................................. 6-8
Catalizador ........................................... 3-18
Cojinetes de las ruedas,
comprobación ..................................... 6-32
Color mate, precaución .......................... 7-1
Conjunto amortiguador, ajuste ............. 3-23
Conmutador de la luz de cruce/
carretera ............................................. 3-14Consumo de gasolina, consejos para
reducirlo ................................................ 5-3
Cuadro de mantenimiento y engrase
periódicos.............................................. 6-3
Cuadros de identificación de averías .... 6-44
Cuidados ................................................. 7-1
DDirección, comprobación....................... 6-31EEspecificaciones ..................................... 8-1
Estacionamiento...................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire .......................................... 6-19
Fusibles, cambio ...................................6-34GGasolina ................................................3-17HHolgura de la válvula.............................6-20
Horquilla delantera, ajuste .................... 3-21
Horquilla delantera, comprobación ....... 6-31IIdentificación de averías ....................... 6-42
Indicador multifunción .............................3-7
Información relativa a la seguridad ......... 1-1
Interruptor de arranque ......................... 3-14
Interruptor de intermitencia ................... 3-14
Interruptor de la bocina ......................... 3-14
Interruptor de la luz de freno trasero,
ajuste ..................................................6-24
Interruptor de luces de emergencia ...... 3-14
Interruptor de paro del motor ................ 3-14
Interruptor de ráfagas............................ 3-14
Interruptores del manillar ...................... 3-14Interruptor principal/Bloqueo de
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-1
Juego de la cadena de transmisión ...... 6-26
Juego libre de la maneta de embrague,
ajuste .................................................. 6-23
Juego libre del cable del acelerador,
comprobación ..................................... 6-20LLíquido de freno, comprobación ........... 6-25
Líquido de frenos, cambio .................... 6-26
Líquido refrigerante............................... 6-16
Lista de comprobaciones previas ........... 4-2
Luces indicadoras de intermitencia ........ 3-4
Luz de aviso de avería del motor............ 3-6
Luz de aviso de la temperatura del
líquido refrigerante................................ 3-4
Luz de aviso del nivel de aceite .............. 3-4
Luz de aviso del nivel de gasolina .......... 3-4
Luz de freno/piloto trasero .................... 6-36
Luz de posición ..................................... 6-38
Luz indicadora de la sincronización del
cambio .................................................. 3-7
Luz indicadora del sistema
inmovilizador......................................... 3-7
Luz indicadora de punto muerto ............. 3-4MManeta de embrague............................ 3-15
Maneta de freno.................................... 3-15
Manetas de freno y embrague,
comprobación y engrase .................... 6-29NNeumáticos ........................................... 6-20
U13SS1S0.book Page 1 Friday, July 4, 2008 10:09 AM

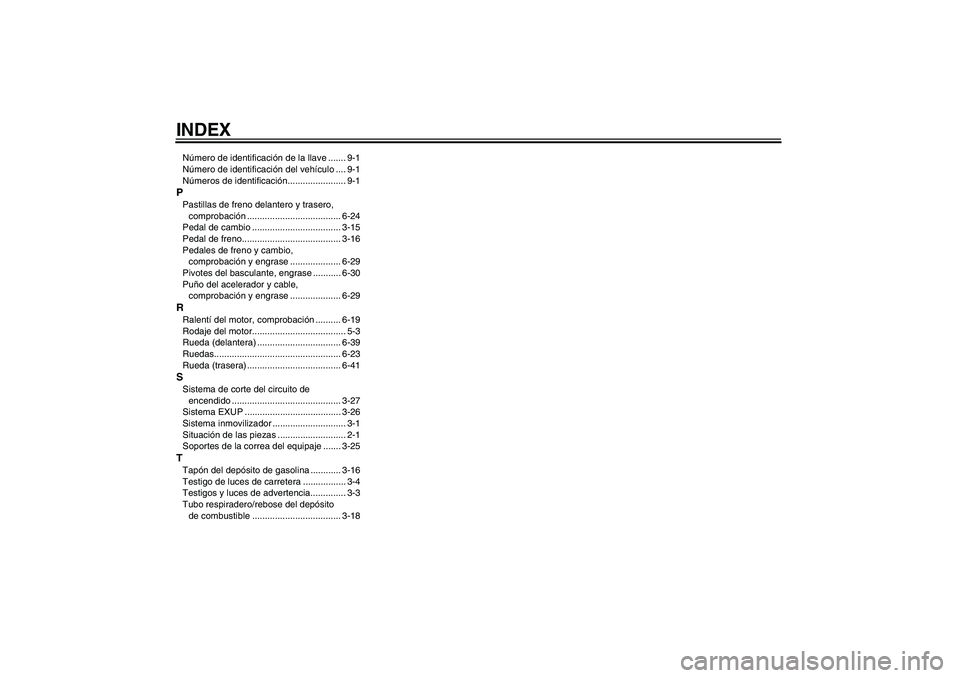

INDEXNúmero de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación....................... 9-1PPastillas de freno delantero y trasero,
comprobación ..................................... 6-24
Pedal de cambio ................................... 3-15
Pedal de freno....................................... 3-16
Pedales de freno y cambio,
comprobación y engrase .................... 6-29
Pivotes del basculante, engrase ........... 6-30
Puño del acelerador y cable,
comprobación y engrase .................... 6-29RRalentí del motor, comprobación .......... 6-19
Rodaje del motor..................................... 5-3
Rueda (delantera) ................................. 6-39
Ruedas.................................................. 6-23
Rueda (trasera) ..................................... 6-41SSistema de corte del circuito de
encendido ........................................... 3-27
Sistema EXUP ...................................... 3-26
Sistema inmovilizador ............................. 3-1
Situación de las piezas ........................... 2-1
Soportes de la correa del equipaje ....... 3-25TTapón del depósito de gasolina ............ 3-16
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia.............. 3-3
Tubo respiradero/rebose del depósito
de combustible ................................... 3-18
