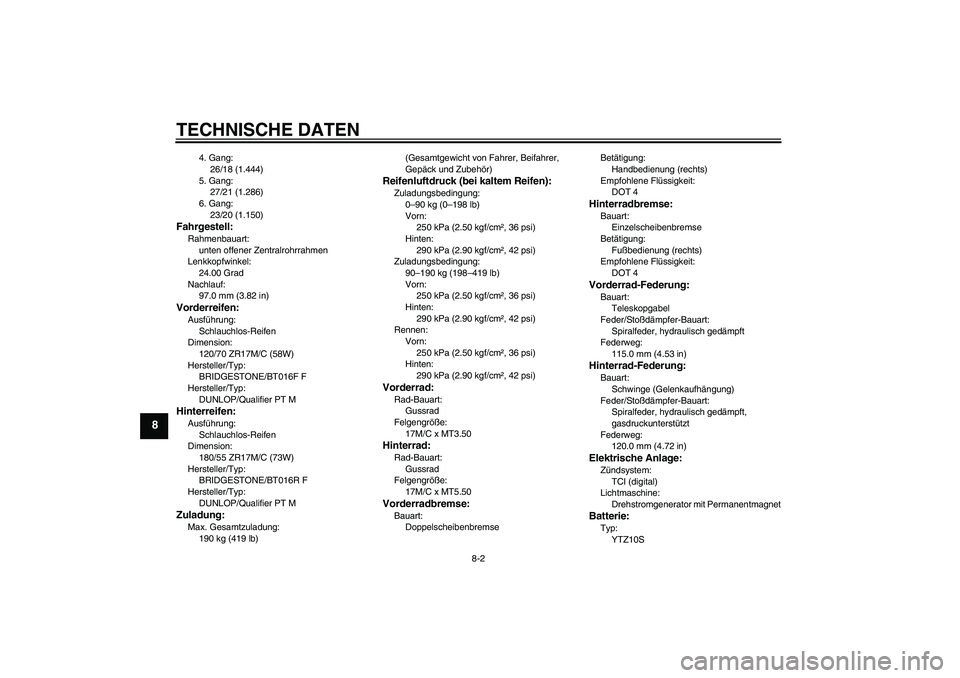

TECHNISCHE DATEN
8-2
8
4. Gang:
26/18 (1.444)
5. Gang:
27/21 (1.286)
6. Gang:
23/20 (1.150)
Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
24.00 Grad
Nachlauf:
97.0 mm (3.82 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
BRIDGESTONE/BT016F F
Hersteller/Typ:
DUNLOP/Qualifier PT MHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
180/55 ZR17M/C (73W)
Hersteller/Typ:
BRIDGESTONE/BT016R F
Hersteller/Typ:
DUNLOP/Qualifier PT MZuladung:Max. Gesamtzuladung:
190 kg (419 lb)(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Zuladungsbedingung:
90–190 kg (198–419 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT5.50Vorderradbremse:Bauart:
DoppelscheibenbremseBetätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
115.0 mm (4.53 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
120.0 mm (4.72 in)Elektrische Anlage:Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ10S
U13SG1G0.book Page 2 Friday, July 4, 2008 9:26 AM

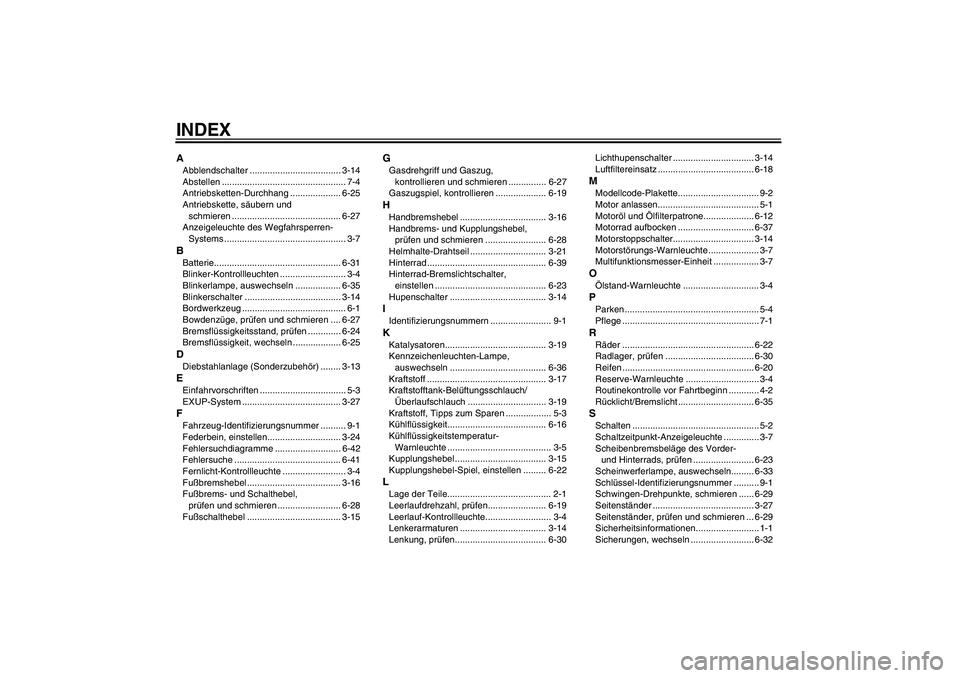

INDEXAAbblendschalter .................................... 3-14
Abstellen ................................................. 7-4
Antriebsketten-Durchhang .................... 6-25
Antriebskette, säubern und
schmieren ........................................... 6-27
Anzeigeleuchte des Wegfahrsperren-
Systems ................................................ 3-7BBatterie.................................................. 6-31
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe, auswechseln .................. 6-35
Blinkerschalter ...................................... 3-14
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-27
Bremsflüssigkeitsstand, prüfen ............. 6-24
Bremsflüssigkeit, wechseln ................... 6-25DDiebstahlanlage (Sonderzubehör) ........ 3-13EEinfahrvorschriften .................................. 5-3
EXUP-System ....................................... 3-27FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-24
Fehlersuchdiagramme .......................... 6-42
Fehlersuche .......................................... 6-41
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel ..................................... 3-16
Fußbrems- und Schalthebel,
prüfen und schmieren ......................... 6-28
Fußschalthebel ..................................... 3-15
GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-27
Gaszugspiel, kontrollieren .................... 6-19HHandbremshebel .................................. 3-16
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-28
Helmhalte-Drahtseil .............................. 3-21
Hinterrad ............................................... 6-39
Hinterrad-Bremslichtschalter,
einstellen ............................................ 6-23
Hupenschalter ...................................... 3-14IIdentifizierungsnummern ........................ 9-1KKatalysatoren........................................ 3-19
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-36
Kraftstoff ............................................... 3-17
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ............................... 3-19
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-16
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-5
Kupplungshebel .................................... 3-15
Kupplungshebel-Spiel, einstellen ......... 6-22LLage der Teile......................................... 2-1
Leerlaufdrehzahl, prüfen....................... 6-19
Leerlauf-Kontrollleuchte.......................... 3-4
Lenkerarmaturen .................................. 3-14
Lenkung, prüfen.................................... 6-30Lichthupenschalter ................................ 3-14
Luftfiltereinsatz ...................................... 6-18
MModellcode-Plakette................................ 9-2
Motor anlassen........................................ 5-1
Motoröl und Ölfilterpatrone.................... 6-12
Motorrad aufbocken .............................. 6-37
Motorstoppschalter................................ 3-14
Motorstörungs-Warnleuchte .................... 3-7
Multifunktionsmesser-Einheit .................. 3-7OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-22
Radlager, prüfen ................................... 6-30
Reifen .................................................... 6-20
Reserve-Warnleuchte ............................. 3-4
Routinekontrolle vor Fahrtbeginn ............ 4-2
Rücklicht/Bremslicht .............................. 6-35SSchalten .................................................. 5-2
Schaltzeitpunkt-Anzeigeleuchte .............. 3-7
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-23
Scheinwerferlampe, auswechseln......... 6-33
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-29
Seitenständer ........................................ 3-27
Seitenständer, prüfen und schmieren ... 6-29
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-32
