Page 105 of 114

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2070 mm (81.5 in)
Gesamtbreite:
715 mm (28.1 in)
Gesamthöhe:
1130 mm (44.5 in)
Sitzhöhe:
835 mm (32.9 in)
Radstand:
1415 mm (55.7 in)
Bodenfreiheit:
135 mm (5.31 in)
Mindest-Wendekreis:
3500 mm (137.8 in)Gewicht:Mit Öl und Kraftstoff:
206.0 kg (454 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
998.0 cm³
Bohrung × Hub:
78.0 × 52.2 mm (3.07 × 2.06 in)
Verdichtungsverhältnis:
12.70 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
SAE 10W-40 oder SAE 10W-50 oder SAE
15W-40 oder SAE 20W-40 oder SAE 20W-
50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
3.73 L (3.94 US qt, 3.28 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
3.93 L (4.15 US qt, 3.46 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.73 L (2.89 US qt, 2.40 Imp.qt)Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt):
18.0 L (4.76 US gal, 3.96 Imp.gal)
Davon Reserve:
3.1 L (0.82 US gal, 0.68 Imp.gal)
Kraftstoff-Einspritzung:Drosselklappengehäuse:
Bauart / Anzahl:
45EIDW/1Zündkerze(n):Hersteller/Modell:
NGK/LMAR9E-J
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
65/43 (1.512)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
47/17 (2.765)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
38/15 (2.533)
2. Gang:
33/16 (2.063)
3. Gang:
37/21 (1.762)
4. Gang:
35/23 (1.522)
U14BG0G0.book Page 1 Thursday, November 20, 2008 9:19 AM

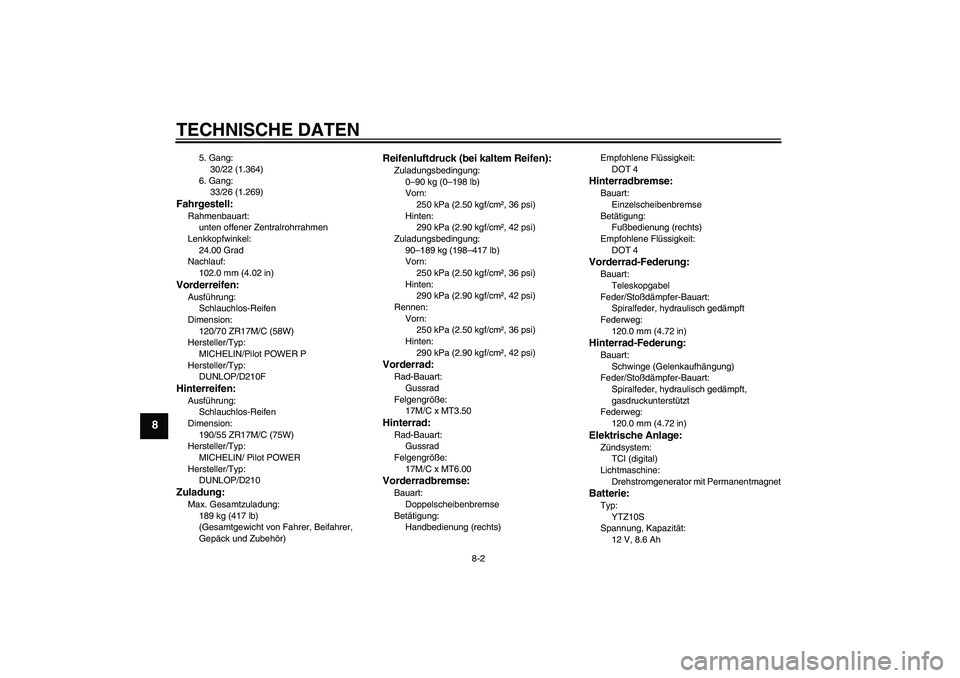

Page 106 of 114

TECHNISCHE DATEN
8-2
8
5. Gang:
30/22 (1.364)
6. Gang:
33/26 (1.269)
Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
24.00 Grad
Nachlauf:
102.0 mm (4.02 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
MICHELIN/Pilot POWER P
Hersteller/Typ:
DUNLOP/D210FHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
190/55 ZR17M/C (75W)
Hersteller/Typ:
MICHELIN/ Pilot POWER
Hersteller/Typ:
DUNLOP/D210Zuladung:Max. Gesamtzuladung:
189 kg (417 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Zuladungsbedingung:
90–189 kg (198–417 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT6.00Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
120.0 mm (4.72 in)Elektrische Anlage:Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ10S
Spannung, Kapazität:
12 V, 8.6 Ah
U14BG0G0.book Page 2 Thursday, November 20, 2008 9:19 AM

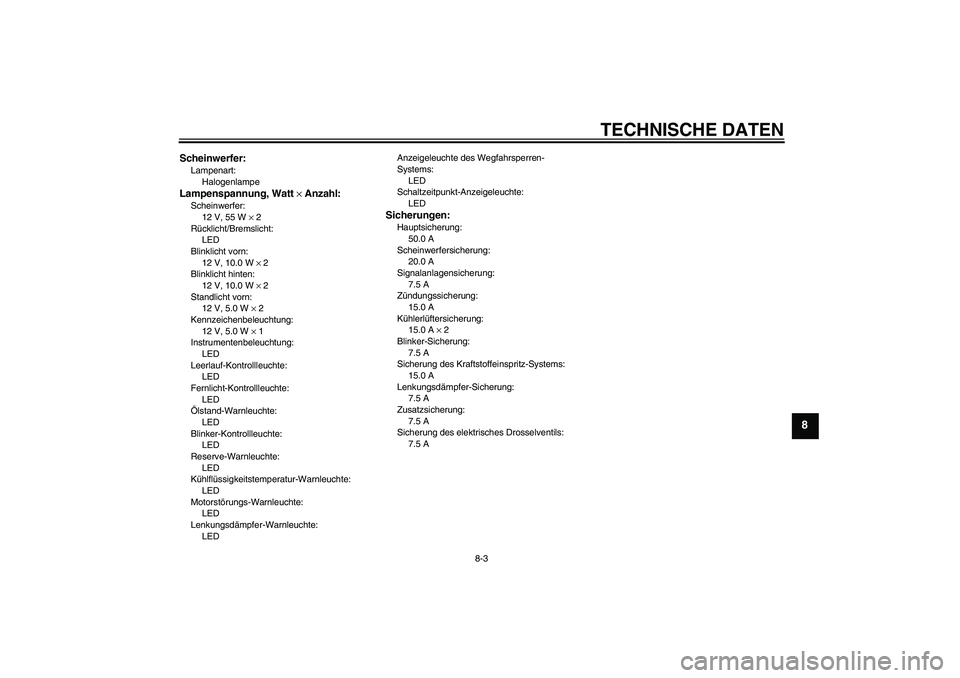

Page 107 of 114

TECHNISCHE DATEN
8-3
8
Scheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 55 W × 2
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Lenkungsdämpfer-Warnleuchte:
LEDAnzeigeleuchte des Wegfahrsperren-
Systems:
LED
Schaltzeitpunkt-Anzeigeleuchte:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
15.0 A
Kühlerlüftersicherung:
15.0 A × 2
Blinker-Sicherung:
7.5 A
Sicherung des Kraftstoffeinspritz-Systems:
15.0 A
Lenkungsdämpfer-Sicherung:
7.5 A
Zusatzsicherung:
7.5 A
Sicherung des elektrisches Drosselventils:
7.5 A
U14BG0G0.book Page 3 Thursday, November 20, 2008 9:19 AM

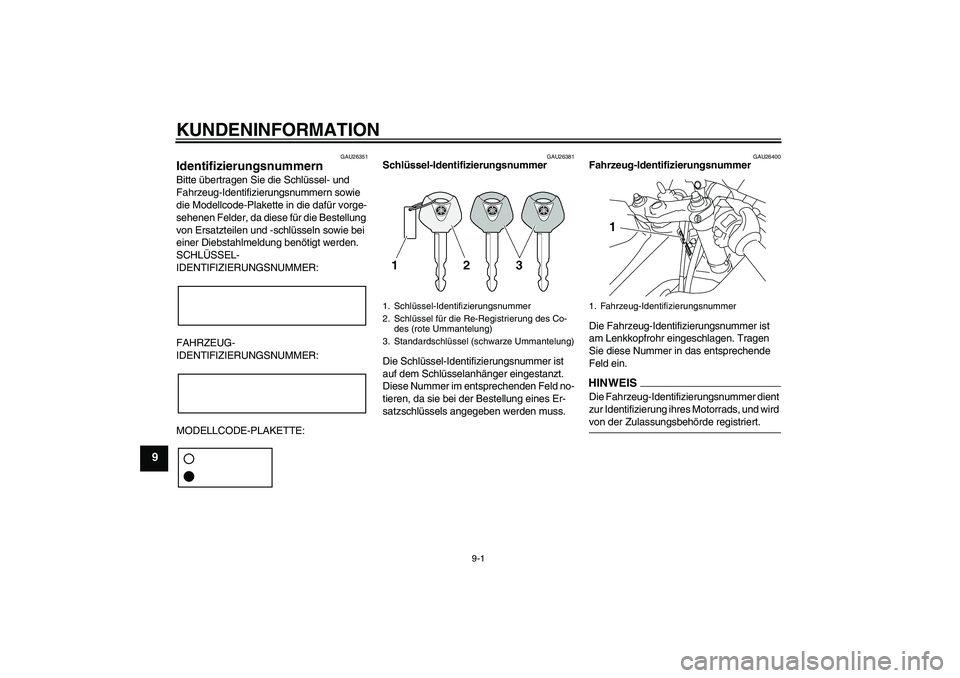

Page 108 of 114

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
1
U14BG0G0.book Page 1 Thursday, November 20, 2008 9:19 AM

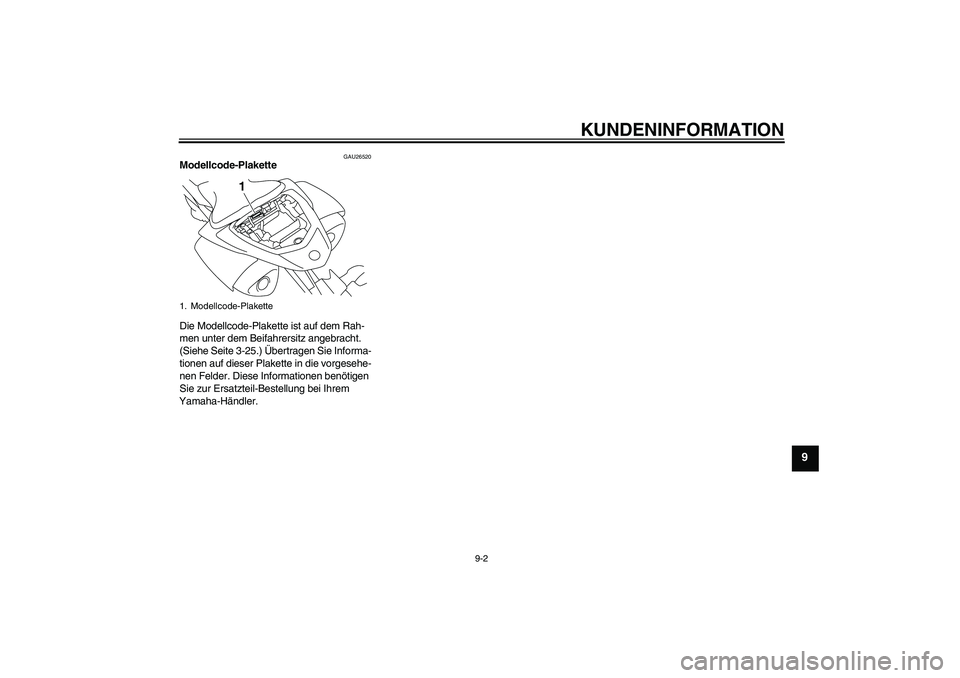

Page 109 of 114
KUNDENINFORMATION
9-2
9
GAU26520
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-25.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-Plakette
1
U14BG0G0.book Page 2 Thursday, November 20, 2008 9:19 AM

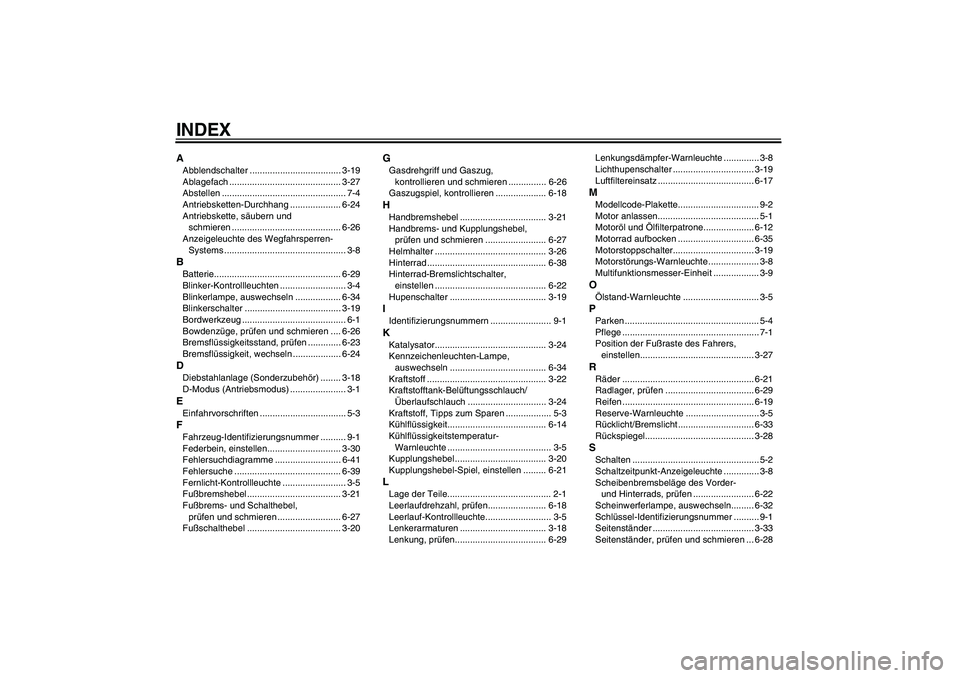

Page 110 of 114

INDEXAAbblendschalter .................................... 3-19
Ablagefach ............................................ 3-27
Abstellen ................................................. 7-4
Antriebsketten-Durchhang .................... 6-24
Antriebskette, säubern und
schmieren ........................................... 6-26
Anzeigeleuchte des Wegfahrsperren-
Systems ................................................ 3-8BBatterie.................................................. 6-29
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe, auswechseln .................. 6-34
Blinkerschalter ...................................... 3-19
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-26
Bremsflüssigkeitsstand, prüfen ............. 6-23
Bremsflüssigkeit, wechseln ................... 6-24DDiebstahlanlage (Sonderzubehör) ........ 3-18
D-Modus (Antriebsmodus) ...................... 3-1EEinfahrvorschriften .................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-30
Fehlersuchdiagramme .......................... 6-41
Fehlersuche .......................................... 6-39
Fernlicht-Kontrollleuchte ......................... 3-5
Fußbremshebel ..................................... 3-21
Fußbrems- und Schalthebel,
prüfen und schmieren ......................... 6-27
Fußschalthebel ..................................... 3-20
GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-26
Gaszugspiel, kontrollieren .................... 6-18HHandbremshebel .................................. 3-21
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-27
Helmhalter ............................................ 3-26
Hinterrad ............................................... 6-38
Hinterrad-Bremslichtschalter,
einstellen ............................................ 6-22
Hupenschalter ...................................... 3-19IIdentifizierungsnummern ........................ 9-1KKatalysator............................................ 3-24
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-34
Kraftstoff ............................................... 3-22
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ............................... 3-24
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-14
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-5
Kupplungshebel .................................... 3-20
Kupplungshebel-Spiel, einstellen ......... 6-21LLage der Teile......................................... 2-1
Leerlaufdrehzahl, prüfen....................... 6-18
Leerlauf-Kontrollleuchte.......................... 3-5
Lenkerarmaturen .................................. 3-18
Lenkung, prüfen.................................... 6-29Lenkungsdämpfer-Warnleuchte .............. 3-8
Lichthupenschalter ................................ 3-19
Luftfiltereinsatz ...................................... 6-17
MModellcode-Plakette................................ 9-2
Motor anlassen........................................ 5-1
Motoröl und Ölfilterpatrone.................... 6-12
Motorrad aufbocken .............................. 6-35
Motorstoppschalter................................ 3-19
Motorstörungs-Warnleuchte .................... 3-8
Multifunktionsmesser-Einheit .................. 3-9OÖlstand-Warnleuchte .............................. 3-5PParken ..................................................... 5-4
Pflege ...................................................... 7-1
Position der Fußraste des Fahrers,
einstellen............................................. 3-27RRäder .................................................... 6-21
Radlager, prüfen ................................... 6-29
Reifen .................................................... 6-19
Reserve-Warnleuchte ............................. 3-5
Rücklicht/Bremslicht .............................. 6-33
Rückspiegel........................................... 3-28SSchalten .................................................. 5-2
Schaltzeitpunkt-Anzeigeleuchte .............. 3-8
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-22
Scheinwerferlampe, auswechseln......... 6-32
Schlüssel-Identifizierungsnummer .......... 9-1
Seitenständer ........................................ 3-33
Seitenständer, prüfen und schmieren ... 6-28
U14BG0G0.book Page 1 Thursday, November 20, 2008 9:19 AM

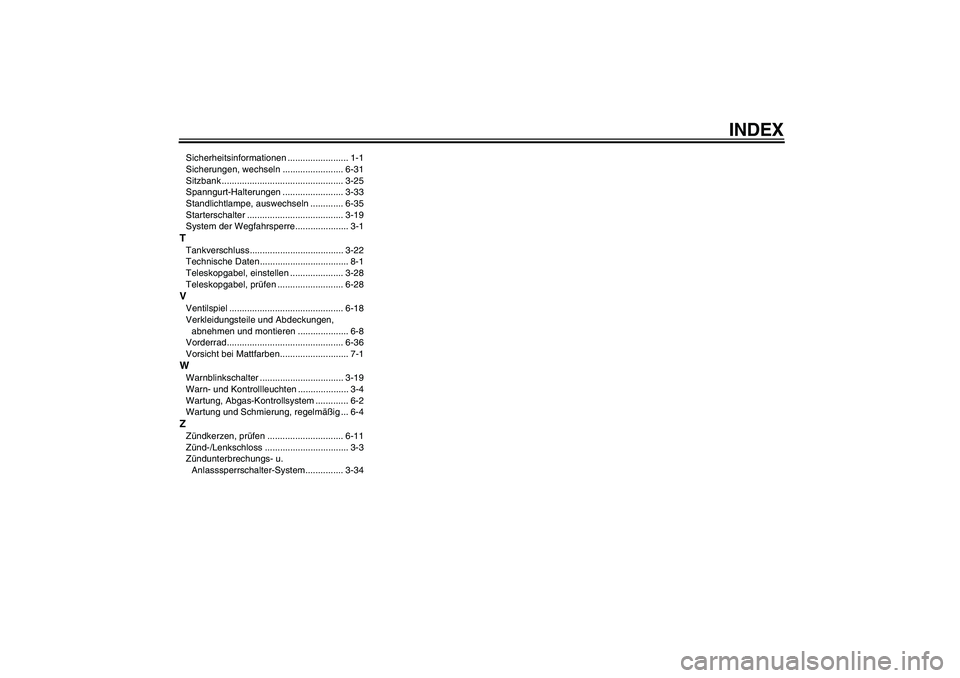

Page 111 of 114

INDEX
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln ........................ 6-31
Sitzbank ................................................ 3-25
Spanngurt-Halterungen ........................ 3-33
Standlichtlampe, auswechseln ............. 6-35
Starterschalter ...................................... 3-19
System der Wegfahrsperre..................... 3-1TTankverschluss..................................... 3-22
Technische Daten................................... 8-1
Teleskopgabel, einstellen ..................... 3-28
Teleskopgabel, prüfen .......................... 6-28VVentilspiel ............................................. 6-18
Verkleidungsteile und Abdeckungen,
abnehmen und montieren .................... 6-8
Vorderrad.............................................. 6-36
Vorsicht bei Mattfarben........................... 7-1WWarnblinkschalter ................................. 3-19
Warn- und Kontrollleuchten .................... 3-4
Wartung, Abgas-Kontrollsystem ............. 6-2
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerzen, prüfen .............................. 6-11
Zünd-/Lenkschloss ................................. 3-3
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-34
U14BG0G0.book Page 2 Thursday, November 20, 2008 9:19 AM
Page 112 of 114
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
