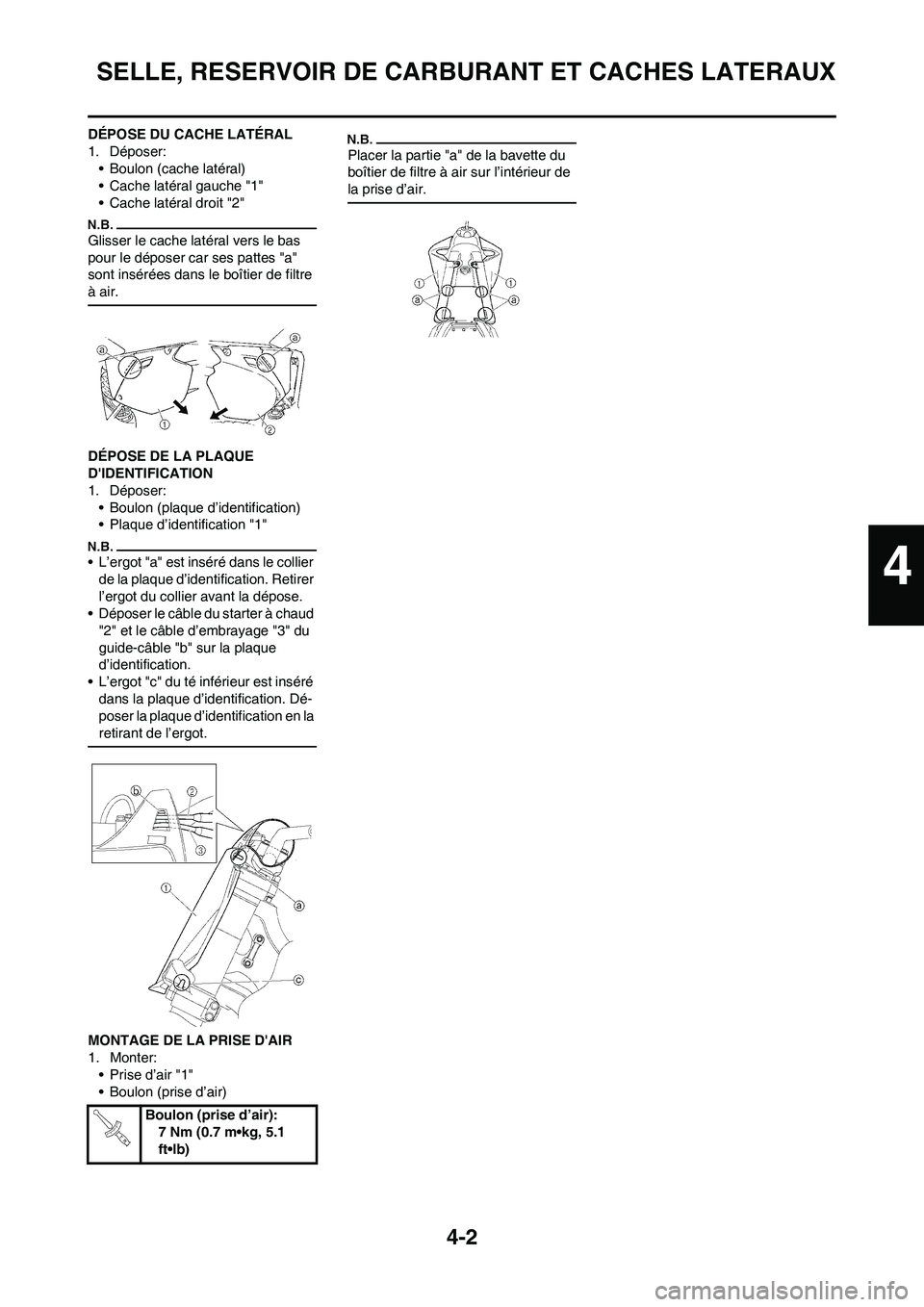

4-2
SELLE, RESERVOIR DE CARBURANT ET CACHES LATERAUX
DÉPOSE DU CACHE LATÉRAL
1. Déposer:
• Boulon (cache latéral)
• Cache latéral gauche "1"
• Cache latéral droit "2"
Glisser le cache latéral vers le bas
pour le déposer car ses pattes "a"
sont insérées dans le boîtier de filtre
à air.
DÉPOSE DE LA PLAQUE
D'IDENTIFICATION
1. Déposer:
• Boulon (plaque d’identification)
• Plaque d’identification "1"
• L’ergot "a" est inséré dans le collier
de la plaque d’identification. Retirer
l’ergot du collier avant la dépose.
• Déposer le câble du starter à chaud
"2" et le câble d’embrayage "3" du
guide-câble "b" sur la plaque
d’identification.
• L’ergot "c" du té inférieur est inséré
dans la plaque d’identification. Dé-
poser la plaque d’identification en la
retirant de l’ergot.
MONTAGE DE LA PRISE D'AIR
1. Monter:
• Prise d’air "1"
• Boulon (prise d’air)
Placer la partie "a" de la bavette du
boîtier de filtre à air sur l’intérieur de
la prise d’air.
Boulon (prise d’air):
7 Nm (0.7 m•kg, 5.1
ft•lb)
4

4-3
TUBE D’ECHAPPEMENT ET SILENCIEUX
TUBE D’ECHAPPEMENT ET SILENCIEUX
DÉPOSE DU TUBE D'ÉCHAPPEMENT ET DU SILENCIEUX
Ordre Nom de la pièce Qté Remarques
Cache latéral droitSe reporter à la section "SELLE, RESER-
VOIR DE CARBURANT ET CACHES LAT-
ERAUX".
1 Boulon (collier à pince du silencieux) 1 Desserrer uniquement.
2 Boulon [silencieux (avant)] 1
3 Boulon [silencieux (arrière)] 1
4 Entretoise épaulée 1
5 Silencieux 1
6 Collier à pince du silencieux 1
7 Ecrou (tube d’échappement) 1
8 Boulon (tube d’échappement) 1
9 Tube d’échappement 1
10 Joint 2

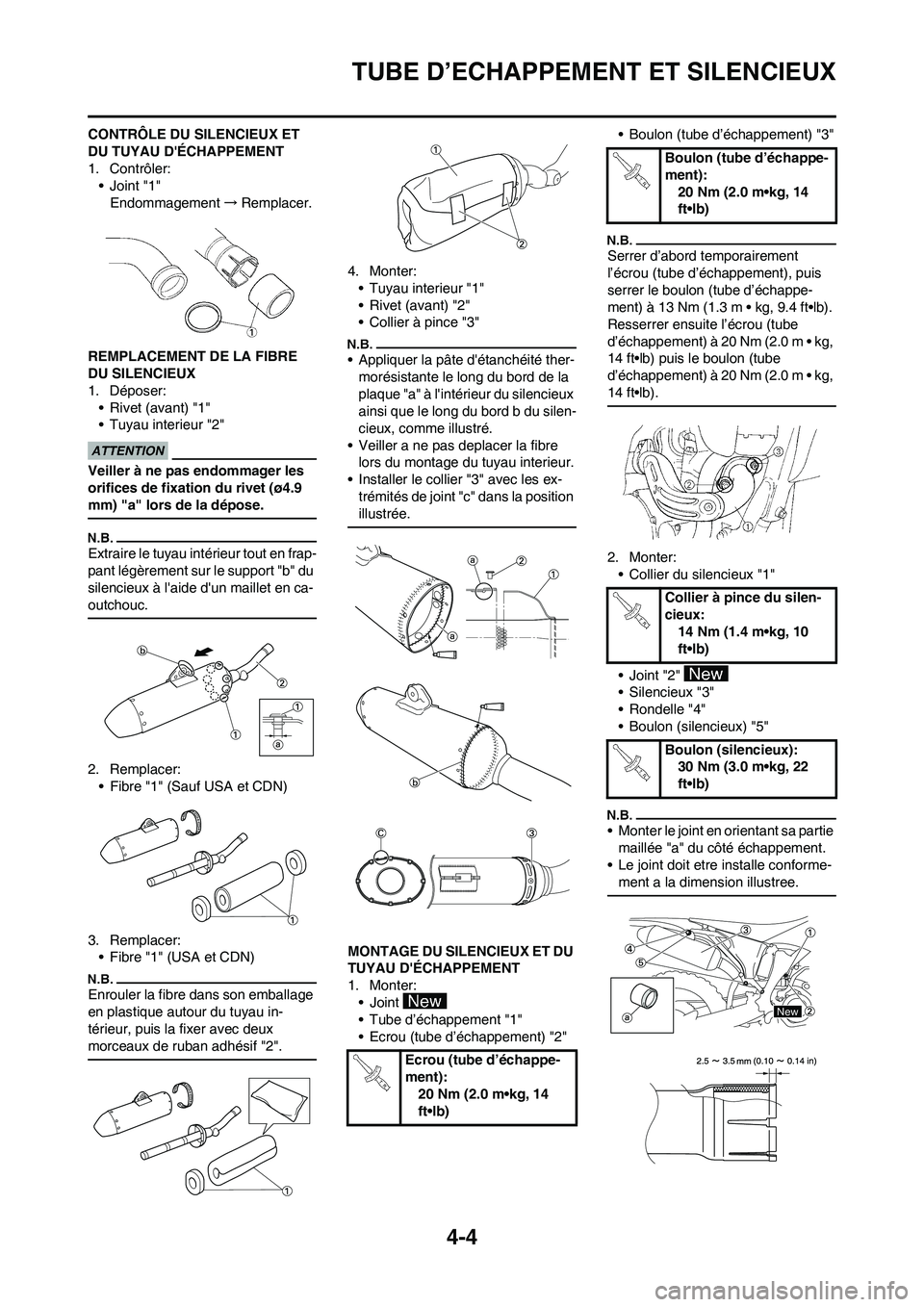

4-4
TUBE D’ECHAPPEMENT ET SILENCIEUX
CONTRÔLE DU SILENCIEUX ET
DU TUYAU D'ÉCHAPPEMENT
1. Contrôler:
•Joint "1"
Endommagement→Remplacer.
REMPLACEMENT DE LA FIBRE
DU SILENCIEUX
1. Déposer:
• Rivet (avant) "1"
• Tuyau interieur "2"
Veiller à ne pas endommager les
orifices de fixation du rivet (ø4.9
mm) "a" lors de la dépose.
Extraire le tuyau intérieur tout en frap-
pant légèrement sur le support "b" du
silencieux à l'aide d'un maillet en ca-
outchouc.
2. Remplacer:
• Fibre "1" (Sauf USA et CDN)
3. Remplacer:
• Fibre "1" (USA et CDN)
Enrouler la fibre dans son emballage
en plastique autour du tuyau in-
térieur, puis la fixer avec deux
morceaux de ruban adhésif "2".
4. Monter:
• Tuyau interieur "1"
• Rivet (avant) "2"
• Collier à pince "3"
• Appliquer la pâte d'étanchéité ther-
morésistante le long du bord de la
plaque "a" à l'intérieur du silencieux
ainsi que le long du bord b du silen-
cieux, comme illustré.
• Veiller a ne pas deplacer la fibre
lors du montage du tuyau interieur.
• Installer le collier "3" avec les ex-
trémités de joint "c" dans la position
illustrée.
MONTAGE DU SILENCIEUX ET DU
TUYAU D'ÉCHAPPEMENT
1. Monter:
• Joint
• Tube d’échappement "1"
• Ecrou (tube d’échappement) "2"• Boulon (tube d’échappement) "3"
Serrer d’abord temporairement
l’écrou (tube d’échappement), puis
serrer le boulon (tube d’échappe-
ment) à 13 Nm (1.3 m • kg, 9.4 ft•lb).
Resserrer ensuite l’écrou (tube
d’échappement) à 20 Nm (2.0 m • kg,
14 ft•lb) puis le boulon (tube
d’échappement) à 20 Nm (2.0 m • kg,
14 ft•lb).
2. Monter:
• Collier du silencieux "1"
•Joint "2"
• Silencieux "3"
• Rondelle "4"
• Boulon (silencieux) "5"
• Monter le joint en orientant sa partie
maillée "a" du côté échappement.
• Le joint doit etre installe conforme-
ment a la dimension illustree.
Ecrou (tube d’échappe-
ment):
20 Nm (2.0 m•kg, 14
ft•lb)
Boulon (tube d’échappe-
ment):
20 Nm (2.0 m•kg, 14
ft•lb)
Collier à pince du silen-
cieux:
14 Nm (1.4 m•kg, 10
ft•lb)
Boulon (silencieux):
30 Nm (3.0 m•kg, 22
ft•lb)
New

4-5

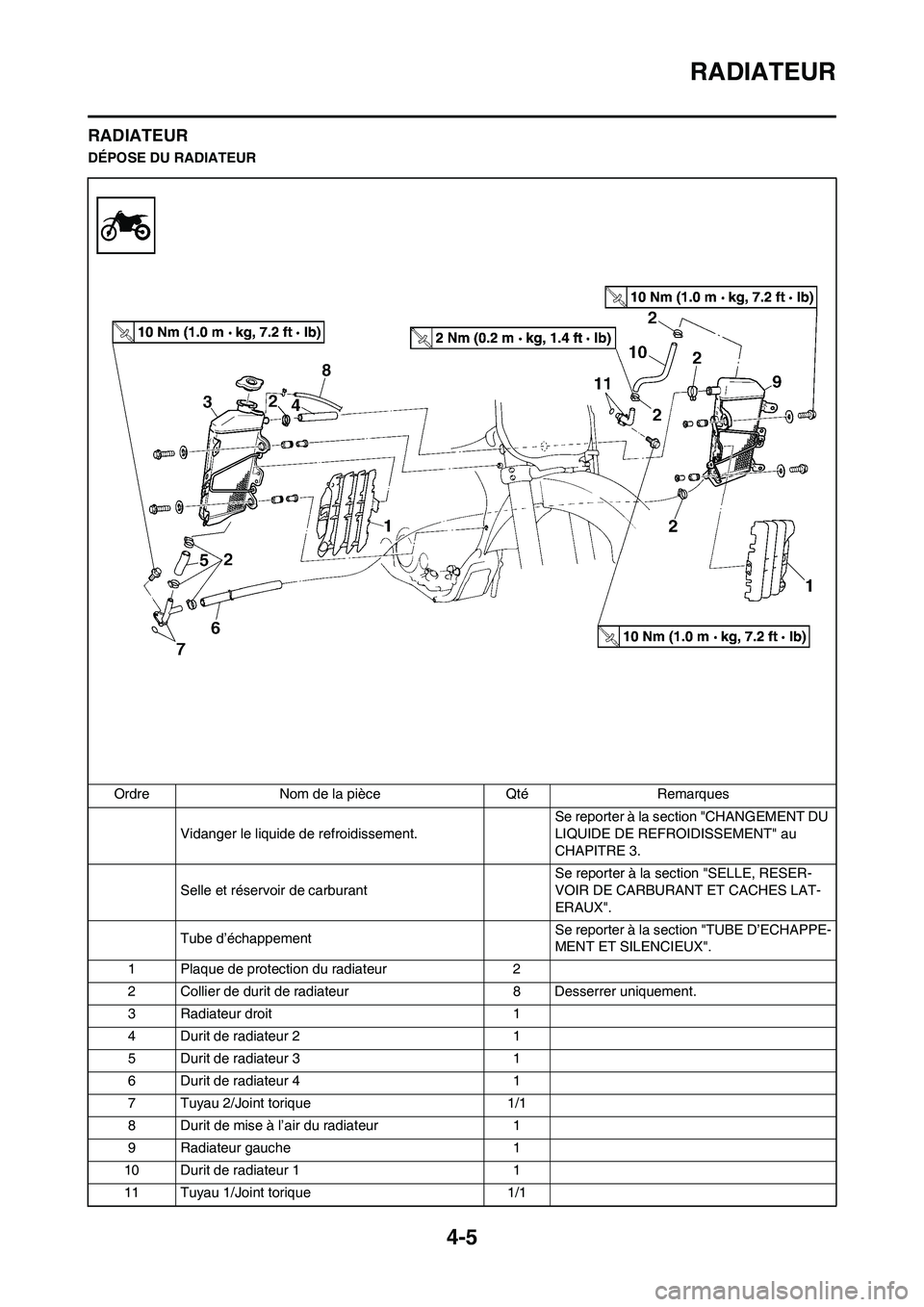

RADIATEUR
RADIATEUR
DÉPOSE DU RADIATEUR
Ordre Nom de la pièce Qté Remarques
Vidanger le liquide de refroidissement.Se reporter à la section "CHANGEMENT DU
LIQUIDE DE REFROIDISSEMENT" au
CHAPITRE 3.
Selle et réservoir de carburantSe reporter à la section "SELLE, RESER-
VOIR DE CARBURANT ET CACHES LAT-
ERAUX".
Tube d’échappementSe reporter à la section "TUBE D’ECHAPPE-
MENT ET SILENCIEUX".
1 Plaque de protection du radiateur 2
2 Collier de durit de radiateur 8 Desserrer uniquement.
3 Radiateur droit 1
4 Durit de radiateur 2 1
5 Durit de radiateur 3 1
6 Durit de radiateur 4 1
7 Tuyau 2/Joint torique 1/1
8 Durit de mise à l’air du radiateur 1
9 Radiateur gauche 1
10 Durit de radiateur 1 1
11 Tuyau 1/Joint torique 1/1

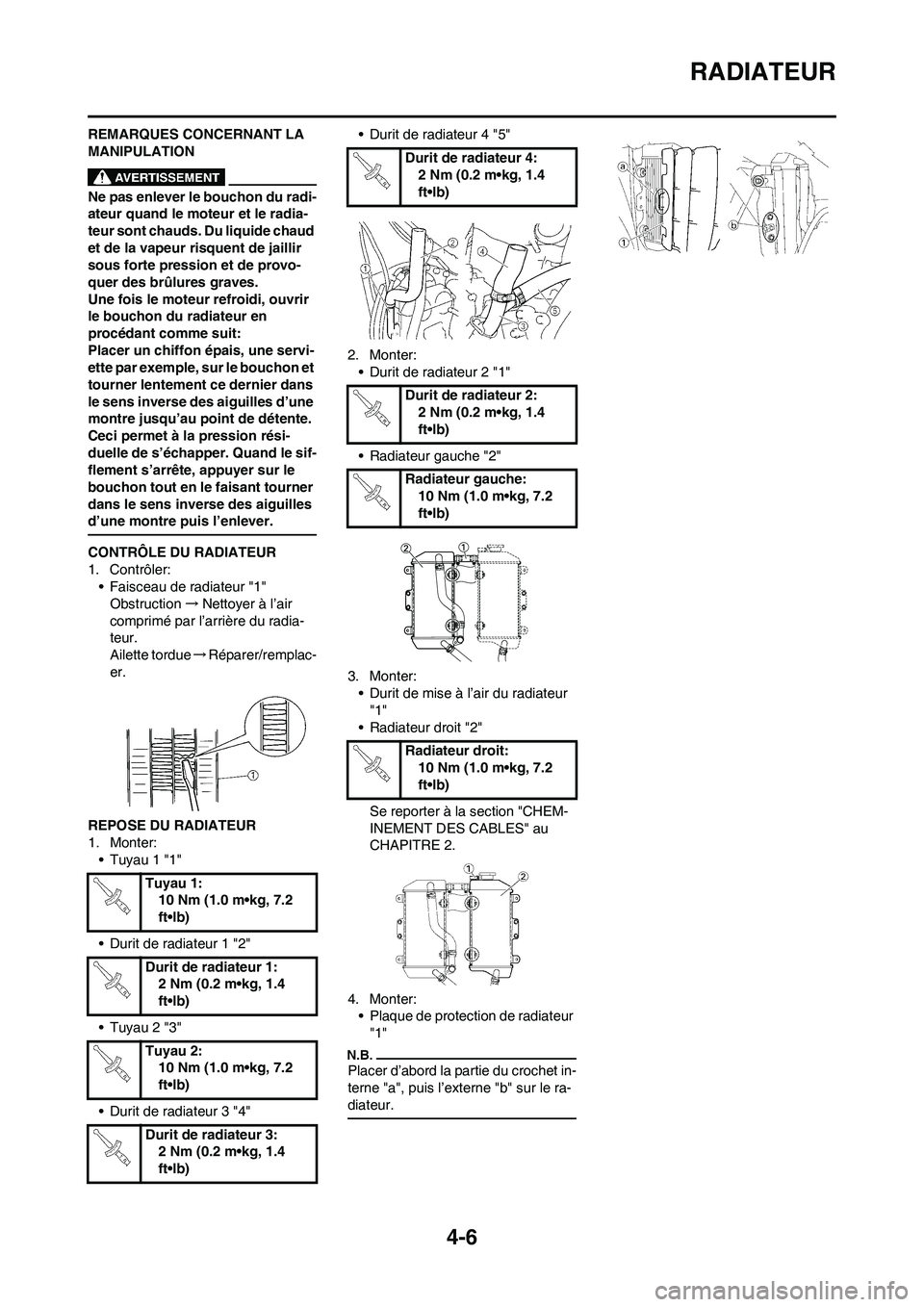

4-6
RADIATEUR
REMARQUES CONCERNANT LA
MANIPULATION
Ne pas enlever le bouchon du radi-
ateur quand le moteur et le radia-
teur sont chauds. Du liquide chaud
et de la vapeur risquent de jaillir
sous forte pression et de provo-
quer des brûlures graves.
Une fois le moteur refroidi, ouvrir
le bouchon du radiateur en
procédant comme suit:
Placer un chiffon épais, une servi-
ette par exemple, sur le bouchon et
tourner lentement ce dernier dans
le sens inverse des aiguilles d’une
montre jusqu’au point de détente.
Ceci permet à la pression rési-
duelle de s’échapper. Quand le sif-
flement s’arrête, appuyer sur le
bouchon tout en le faisant tourner
dans le sens inverse des aiguilles
d’une montre puis l’enlever.
CONTRÔLE DU RADIATEUR
1. Contrôler:
• Faisceau de radiateur "1"
Obstruction→Nettoyer à l’air
comprimé par l’arrière du radia-
teur.
Ailette tordue→Réparer/remplac-
er.
REPOSE DU RADIATEUR
1. Monter:
• Tuyau 1 "1"
• Durit de radiateur 1 "2"
• Tuyau 2 "3"
• Durit de radiateur 3 "4"• Durit de radiateur 4 "5"
2. Monter:
• Durit de radiateur 2 "1"
• Radiateur gauche "2"
3. Monter:
• Durit de mise à l’air du radiateur
"1"
• Radiateur droit "2"
Se reporter à la section "CHEM-
INEMENT DES CABLES" au
CHAPITRE 2.
4. Monter:
• Plaque de protection de radiateur
"1"
Placer d’abord la partie du crochet in-
terne "a", puis l’externe "b" sur le ra-
diateur.
Tuyau 1:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Durit de radiateur 1:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Tuyau 2:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Durit de radiateur 3:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Durit de radiateur 4:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Durit de radiateur 2:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Radiateur gauche:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Radiateur droit:
10 Nm (1.0 m•kg, 7.2
ft•lb)

4-7
CARBURATEUR
CARBURATEUR
DÉPOSE DU CARBURATEUR
Ordre Nom de la pièce Qté Remarques
Selle et réservoir de carburant Se reporter à la section "SELLE, RESER-
VOIR DE CARBURANT ET CACHES LAT-
ERAUX".
Amortisseur arrière Se reporter à la section "AMORTISSEUR
ARRIERE" au CHAPITRE 5.
1 Collier à pince 1
2Fiche rapide du fil du capteur de position de pap-
illon des gaz1
3 Couvercle du logement du câble des gaz 1
4 Câble des gaz 2
5 Collier (raccord du filtre à air) 1 Desserrer la vis (raccord du filtre à air).
6 Collier à pince (raccord du carburateur) 1 Desserrer les vis (raccord de carburateur).
7 Plongeur de démarrage à chaud 1
8 Carburateur complet 1
9 Raccord de carburateur 1

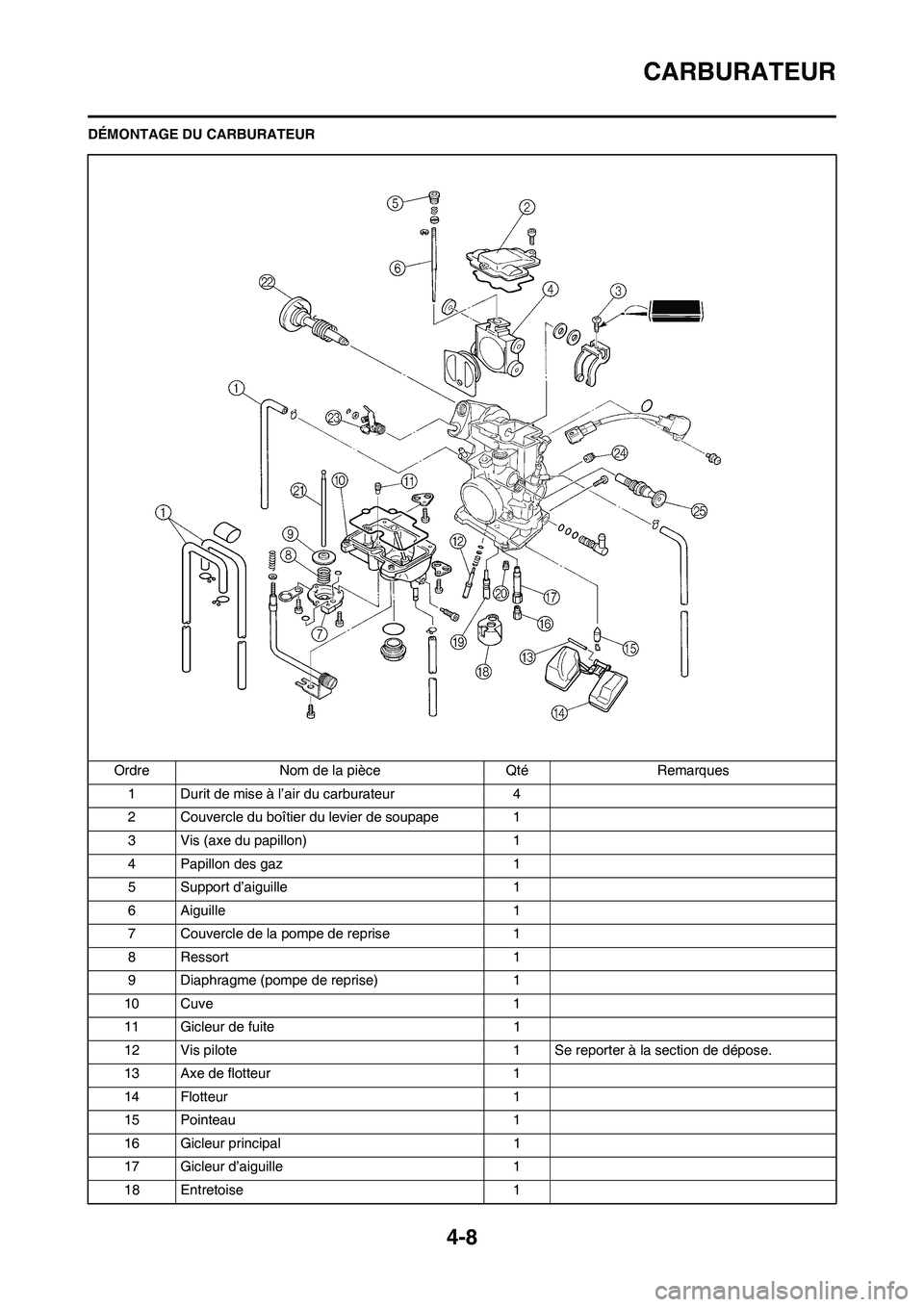

4-8
CARBURATEUR
DÉMONTAGE DU CARBURATEUR
Ordre Nom de la pièce Qté Remarques
1 Durit de mise à l’air du carburateur 4
2 Couvercle du boîtier du levier de soupape 1
3 Vis (axe du papillon) 1
4 Papillon des gaz 1
5 Support d’aiguille 1
6 Aiguille 1
7 Couvercle de la pompe de reprise 1
8Ressort 1
9 Diaphragme (pompe de reprise) 1
10 Cuve 1
11 Gicleur de fuite 1
12 Vis pilote 1 Se reporter à la section de dépose.
13 Axe de flotteur 1
14 Flotteur 1
15 Pointeau 1
16 Gicleur principal 1
17 Gicleur d’aiguille 1
18 Entretoise 1

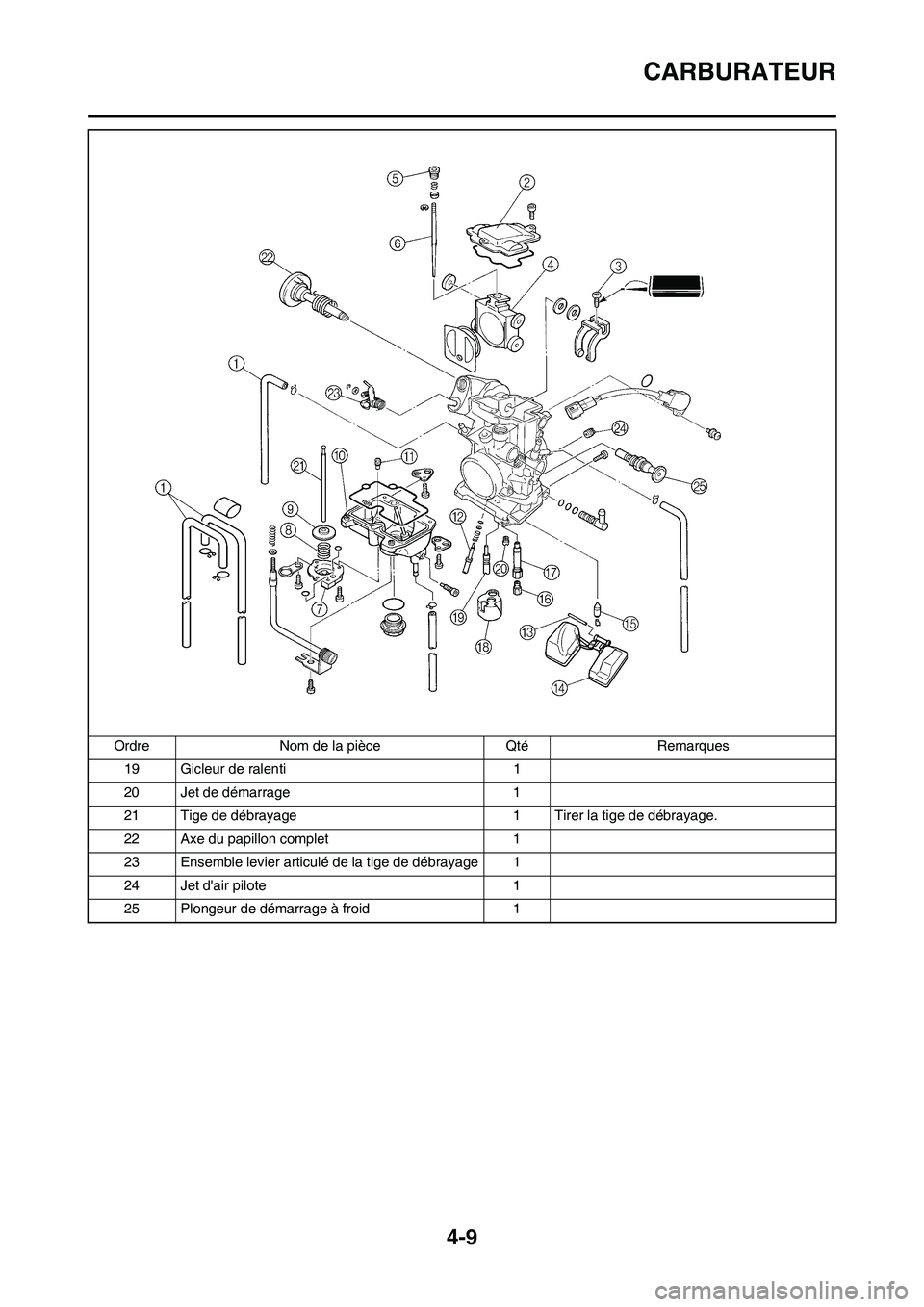

4-9
CARBURATEUR
19 Gicleur de ralenti 1
20 Jet de démarrage 1
21 Tige de débrayage 1 Tirer la tige de débrayage.
22 Axe du papillon complet 1
23 Ensemble levier articulé de la tige de débrayage 1
24 Jet d'air pilote 1
25 Plongeur de démarrage à froid 1 Ordre Nom de la pièce Qté Remarques
