2009 YAMAHA YZ250F sensor

4-14
CARBURATORE
• Cavo acceleratore (posizione ini-
ziale) "2"
6. Regolare:
• Gioco manopola acceleratore
Fare riferimento al paragrafo "RE-
GOLAZIONE GIOCO CAVO AC-
CELERATORE" nel CAPITOLO
3.
7. Installare:
• Rivestimento cavo acceleratore
"1"
• Bullone (rivestimento cavo accel-
eratore) "2"
8. Installare:
• Accoppiatore cavo sensore posiz-
ione farfalla "1"
• Morsetto "2"
Fare riferimento al paragrafo
"SCHEMA PERCORSO DEI
CAVI" nel CAPITOLO 2.Cavo acceleratore (po-
sizione iniziale):
11 Nm (1.1 m•kg, 8.0
ft•lb)
Bullone (rivestimento
cavo acceleratore):
4 Nm (0.4 m•kg, 2.9
ft•lb)

6-2
ELETTRICI E SCHEMA ELETTRICO
ELETTRICI E SCHEMA
ELETTRICO
COMPONENTI ELETTRICI
1. Interruttore di arresto motore
2. Sensore posizione farfalla
3. Interruttore folle4. Magnete CDI
5. Bobine d’allumage
6. Candela d’accensione7. Unità CDI
SCHEMA ELETTRICO
1. Interruttore di arresto motore
2. Sensore posizione farfalla
3. Interruttore folle
4. Magnete CDI
5. Bobine d’allumage
6. Candela d’accensione
7. Unità CDI
CODICE COLORE
BNero
Br Marrone
GVerde
LBlu
O ArancionePRosa
R Rosso
Sb Azzurro
W Bianco
Y Giallo
B/L Nero/Blu
B/W Nero/Bianco
B/Y Nero/Giallo
G/B Verde/Nero
L/W Blu/Bianco
R/W Rosso/Bianco
B/WB/W
B/L
B/Y
SbSb
G/B
LYLY
P
B
B
B
B
G
O
WR
P
GW
R P
B Br W
W
B/Y GBr
G RR
OB Sb Sb Y
Y
WY
W
GG
B
PP
Br BrR R
OL
B SbY LL
B/L B/W B/WG/B
B B
B/L L Sb
B/L
G/B
G/BB/Y
B/Y
B/W
O B/W
BrBrP
6

6-6

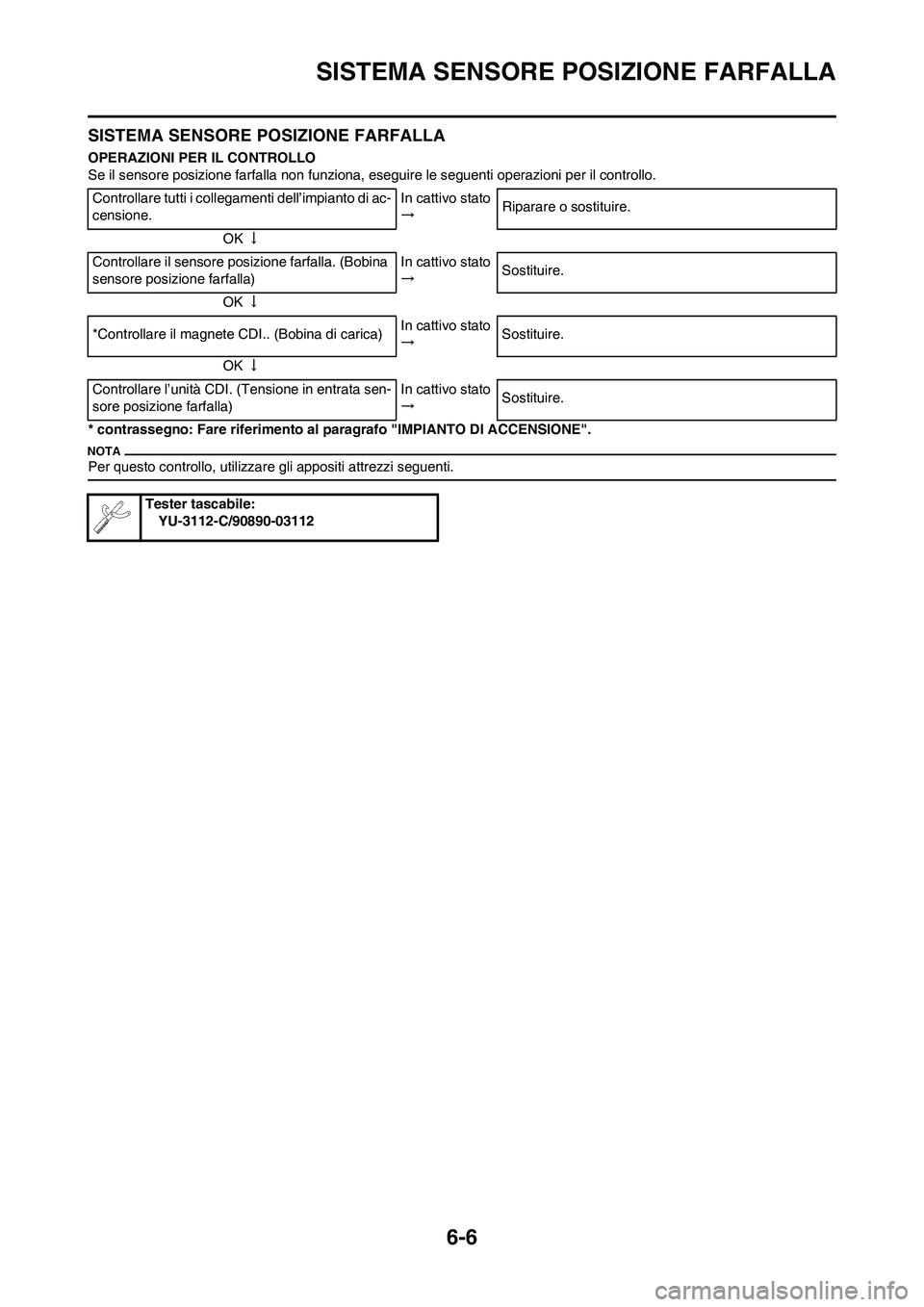

SISTEMA SENSORE POSIZIONE FARFALLA
SISTEMA SENSORE POSIZIONE FARFALLA
OPERAZIONI PER IL CONTROLLO
Se il sensore posizione farfalla non funziona, eseguire le seguenti operazioni per il controllo.
* contrassegno: Fare riferimento al paragrafo "IMPIANTO DI ACCENSIONE".
Per questo controllo, utilizzare gli appositi attrezzi seguenti.
Controllare tutti i collegamenti dell’impianto di ac-
censione.In cattivo stato
→Riparare o sostituire.
OK↓
Controllare il sensore posizione farfalla. (Bobina
sensore posizione farfalla)In cattivo stato
→Sostituire.
OK↓
*Controllare il magnete CDI.. (Bobina di carica)In cattivo stato
→Sostituire.
OK↓
Controllare l’unità CDI. (Tensione in entrata sen-
sore posizione farfalla)In cattivo stato
→Sostituire.
Tester tascabile:
YU-3112-C/90890-03112

6-7

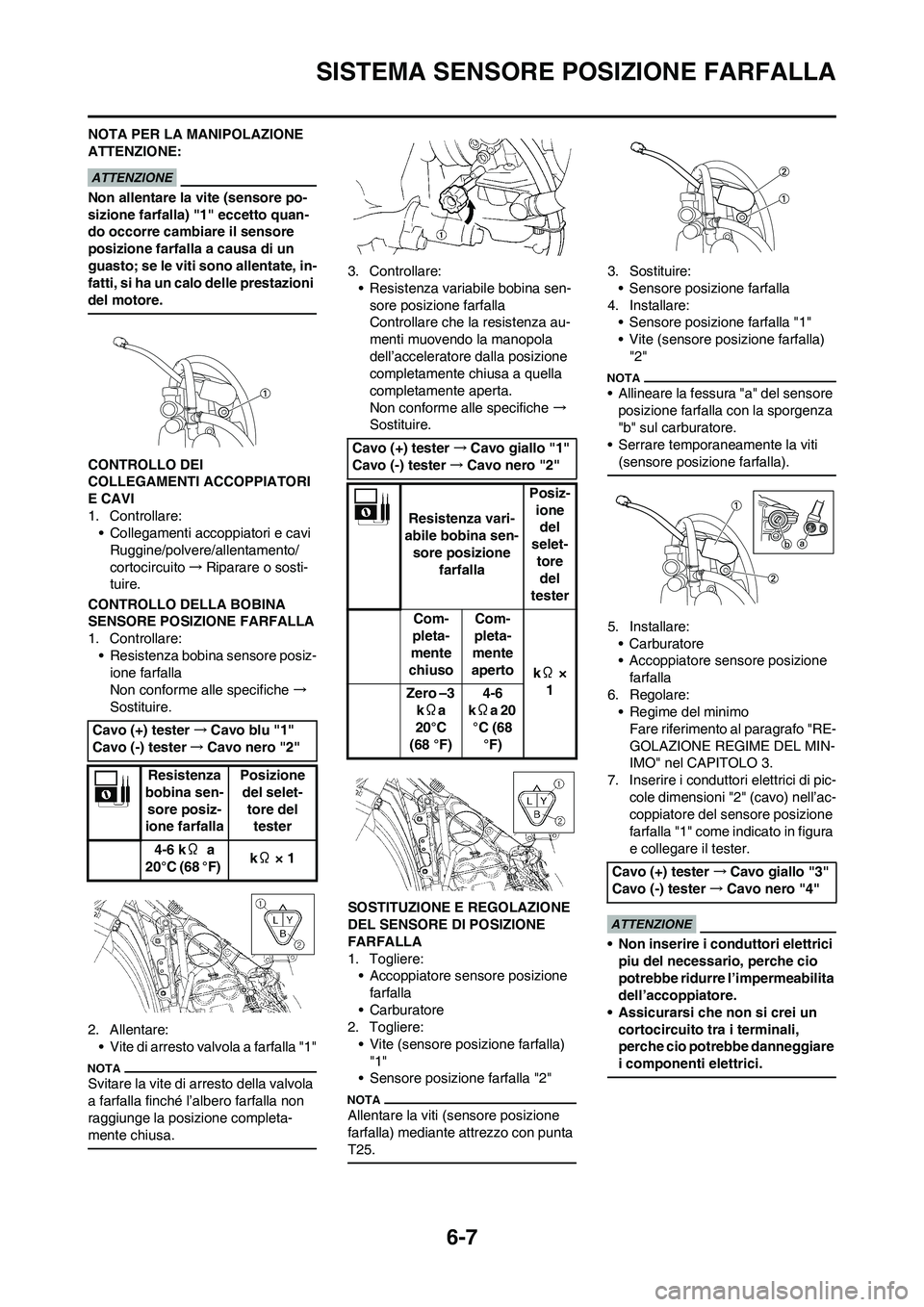

SISTEMA SENSORE POSIZIONE FARFALLA
NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Non allentare la vite (sensore po-
sizione farfalla) "1" eccetto quan-
do occorre cambiare il sensore
posizione farfalla a causa di un
guasto; se le viti sono allentate, in-
fatti, si ha un calo delle prestazioni
del motore.
CONTROLLO DEI
COLLEGAMENTI ACCOPPIATORI
E CAVI
1. Controllare:
• Collegamenti accoppiatori e cavi
Ruggine/polvere/allentamento/
cortocircuito→Riparare o sosti-
tuire.
CONTROLLO DELLA BOBINA
SENSORE POSIZIONE FARFALLA
1. Controllare:
• Resistenza bobina sensore posiz-
ione farfalla
Non conforme alle specifiche →
Sostituire.
2. Allentare:
• Vite di arresto valvola a farfalla "1"
Svitare la vite di arresto della valvola
a farfalla finché l’albero farfalla non
raggiunge la posizione completa-
mente chiusa.
3. Controllare:
• Resistenza variabile bobina sen-
sore posizione farfalla
Controllare che la resistenza au-
menti muovendo la manopola
dell’acceleratore dalla posizione
completamente chiusa a quella
completamente aperta.
Non conforme alle specifiche →
Sostituire.
SOSTITUZIONE E REGOLAZIONE
DEL SENSORE DI POSIZIONE
FARFALLA
1. Togliere:
• Accoppiatore sensore posizione
farfalla
• Carburatore
2. Togliere:
• Vite (sensore posizione farfalla)
"1"
• Sensore posizione farfalla "2"
Allentare la viti (sensore posizione
farfalla) mediante attrezzo con punta
T25.
3. Sostituire:
• Sensore posizione farfalla
4. Installare:
• Sensore posizione farfalla "1"
• Vite (sensore posizione farfalla)
"2"
• Allineare la fessura "a" del sensore
posizione farfalla con la sporgenza
"b" sul carburatore.
• Serrare temporaneamente la viti
(sensore posizione farfalla).
5. Installare:
• Carburatore
• Accoppiatore sensore posizione
farfalla
6. Regolare:
• Regime del minimo
Fare riferimento al paragrafo "RE-
GOLAZIONE REGIME DEL MIN-
IMO" nel CAPITOLO 3.
7. Inserire i conduttori elettrici di pic-
cole dimensioni "2" (cavo) nell’ac-
coppiatore del sensore posizione
farfalla "1" come indicato in figura
e collegare il tester.
• Non inserire i conduttori elettrici
piu del necessario, perche cio
potrebbe ridurre l’impermeabilita
dell’accoppiatore.
• Assicurarsi che non si crei un
cortocircuito tra i terminali,
perche cio potrebbe danneggiare
i componenti elettrici.
Cavo (+) tester→Cavo blu "1"
Cavo (-) tester→Cavo nero "2"
Resistenza
bobina sen-
sore posiz-
ione farfallaPosizione
del selet-
tore del
tester
4-6 kΩ a
20°C (68 °F) kΩ × 1
Cavo (+) tester→Cavo giallo "1"
Cavo (-) tester→Cavo nero "2"
Resistenza vari-
abile bobina sen-
sore posizione
farfallaPosiz-
ione
del
selet-
tore
del
tester
Com-
pleta-
mente
chiusoCom-
pleta-
mente
aperto
kΩ ×
1
Zero –3
kΩa
20°C
(68 °F) 4-6
kΩa 20
°C (68
°F)
Cavo (+) tester→Cavo giallo "3"
Cavo (-) tester→Cavo nero "4"

6-8

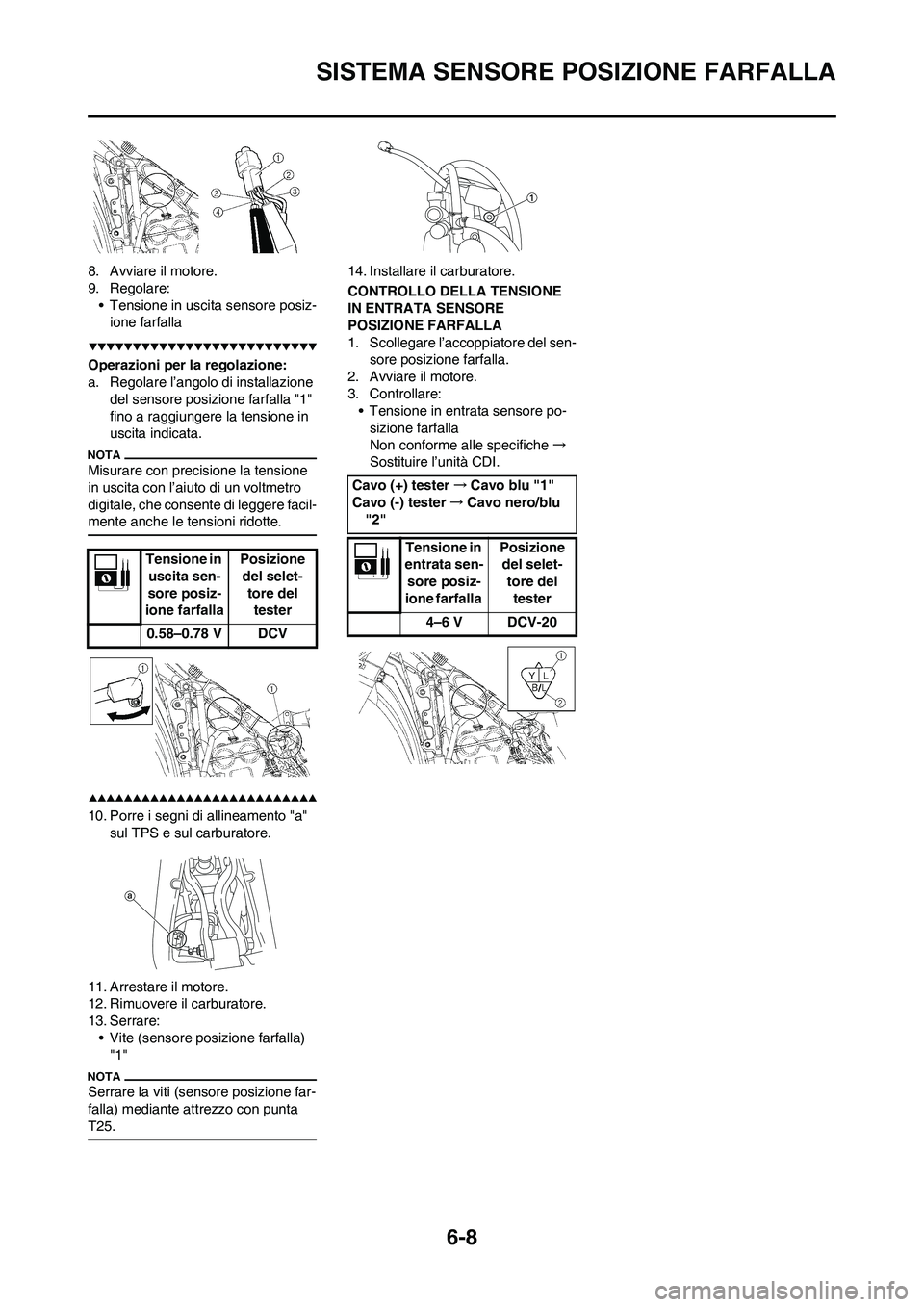

SISTEMA SENSORE POSIZIONE FARFALLA
8. Avviare il motore.
9. Regolare:
• Tensione in uscita sensore posiz-
ione farfalla
Operazioni per la regolazione:
a. Regolare l’angolo di installazione
del sensore posizione farfalla "1"
fino a raggiungere la tensione in
uscita indicata.
Misurare con precisione la tensione
in uscita con l’aiuto di un voltmetro
digitale, che consente di leggere facil-
mente anche le tensioni ridotte.
10. Porre i segni di allineamento "a"
sul TPS e sul carburatore.
11. Arrestare il motore.
12. Rimuovere il carburatore.
13. Serrare:
• Vite (sensore posizione farfalla)
"1"
Serrare la viti (sensore posizione far-
falla) mediante attrezzo con punta
T25.
14. Installare il carburatore.
CONTROLLO DELLA TENSIONE
IN ENTRATA SENSORE
POSIZIONE FARFALLA
1. Scollegare l’accoppiatore del sen-
sore posizione farfalla.
2. Avviare il motore.
3. Controllare:
• Tensione in entrata sensore po-
sizione farfalla
Non conforme alle specifiche→
Sostituire l’unità CDI.
Tensione in
uscita sen-
sore posiz-
ione farfallaPosizione
del selet-
tore del
tester
0.58–0.78 V DCV
Cavo (+) tester→Cavo blu "1"
Cavo (-) tester→Cavo nero/blu
"2"
Tensione in
entrata sen-
sore posiz-
ione farfalla Posizione
del selet-
tore del
tester
4–6 V DCV-20
