2009 YAMAHA XVS1300A Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN

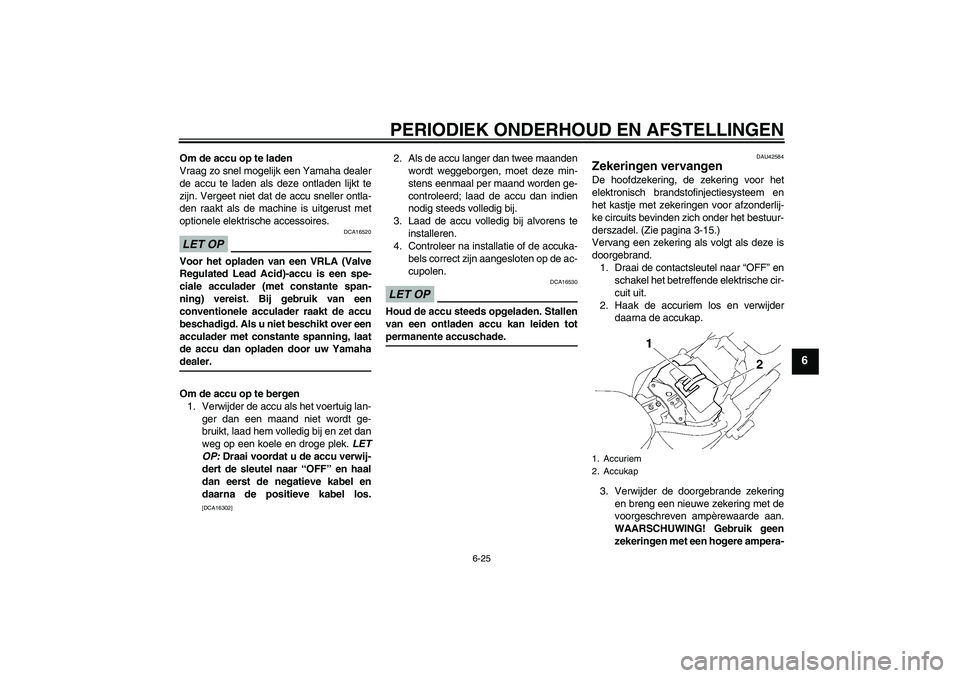

6-25
6
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.LET OP
DCA16520
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-
ning) vereist. Bij gebruik van een
conventionele acculader raakt de accu
beschadigd. Als u niet beschikt over een
acculader met constante spanning, laat
de accu dan opladen door uw Yamahadealer.
Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voordat u de accu verwij-
dert de sleutel naar “OFF” en haal
dan eerst de negatieve kabel en
daarna de positieve kabel los.
[DCA16302]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.LET OP
DCA16530
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden totpermanente accuschade.
DAU42584
Zekeringen vervangen De hoofdzekering, de zekering voor het
elektronisch brandstofinjectiesysteem en
het kastje met zekeringen voor afzonderlij-
ke circuits bevinden zich onder het bestuur-
derszadel. (Zie pagina 3-15.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Haak de accuriem los en verwijder
daarna de accukap.
3. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-1. Accuriem
2. Accukap
U11CD2D0.book Page 25 Friday, August 29, 2008 9:20 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

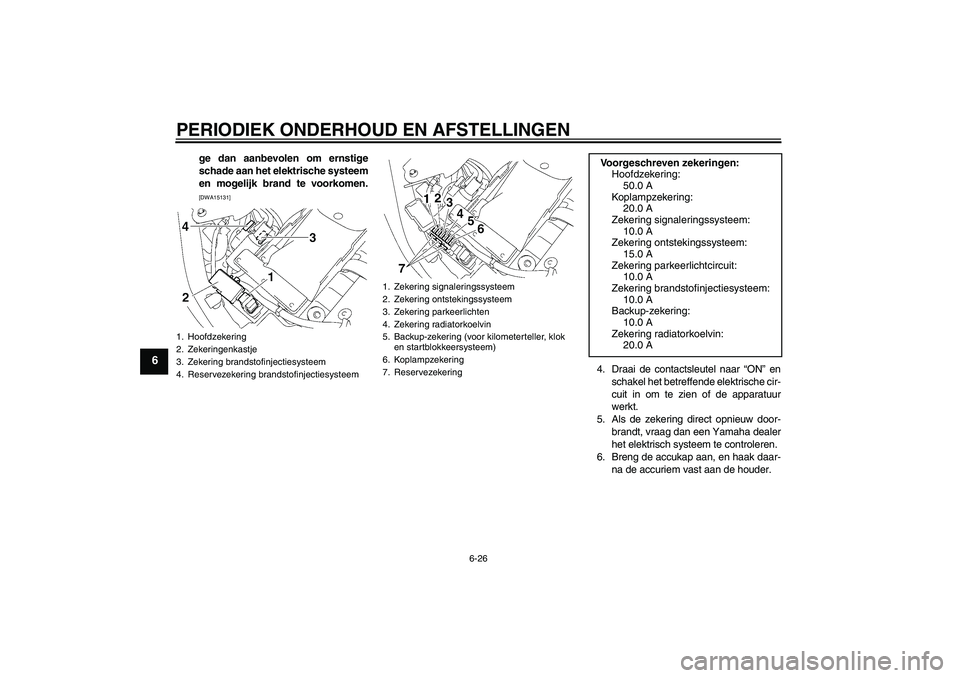

6-26
6
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.[DWA15131]
4. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
5. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
6. Breng de accukap aan, en haak daar-
na de accuriem vast aan de houder.
1. Hoofdzekering
2. Zekeringenkastje
3. Zekering brandstofinjectiesysteem
4. Reservezekering brandstofinjectiesysteem
1. Zekering signaleringssysteem
2. Zekering ontstekingssysteem
3. Zekering parkeerlichten
4. Zekering radiatorkoelvin
5. Backup-zekering (voor kilometerteller, klok
en startblokkeersysteem)
6. Koplampzekering
7. Reservezekering
Voorgeschreven zekeringen:
Hoofdzekering:
50.0 A
Koplampzekering:
20.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
15.0 A
Zekering parkeerlichtcircuit:
10.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Backup-zekering:
10.0 A
Zekering radiatorkoelvin:
20.0 A
U11CD2D0.book Page 26 Friday, August 29, 2008 9:20 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

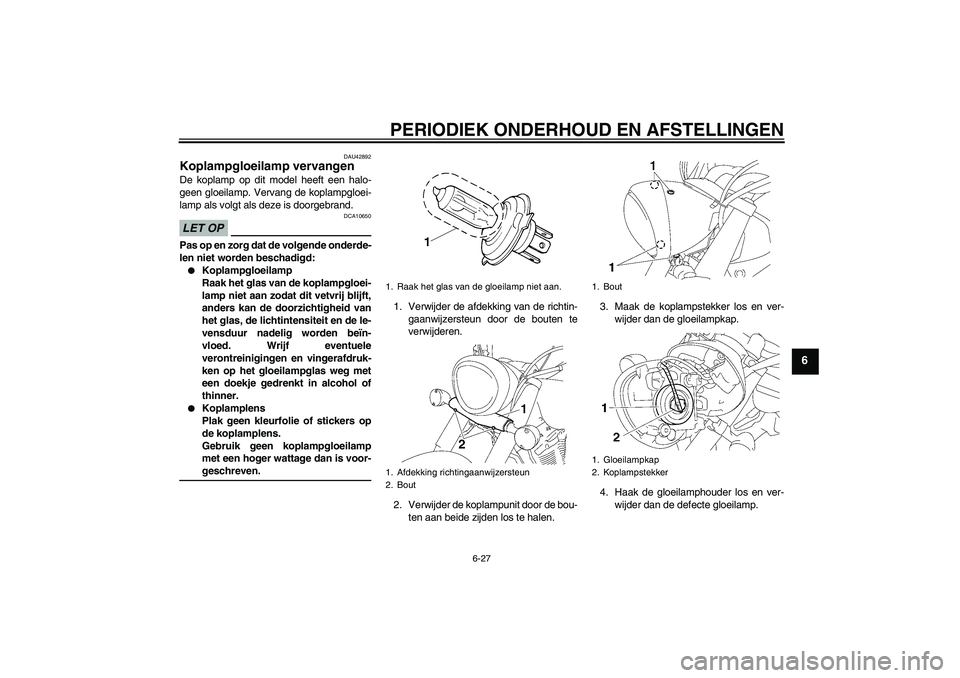

6-27
6
DAU42892
Koplampgloeilamp vervangen De koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.LET OP
DCA10650
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:

Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.


Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-geschreven.1. Verwijder de afdekking van de richtin-
gaanwijzersteun door de bouten te
verwijderen.
2. Verwijder de koplampunit door de bou-
ten aan beide zijden los te halen.3. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.
4. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
1. Raak het glas van de gloeilamp niet aan.
1. Afdekking richtingaanwijzersteun
2. Bout
1. Bout
1. Gloeilampkap
2. Koplampstekker
U11CD2D0.book Page 27 Friday, August 29, 2008 9:20 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

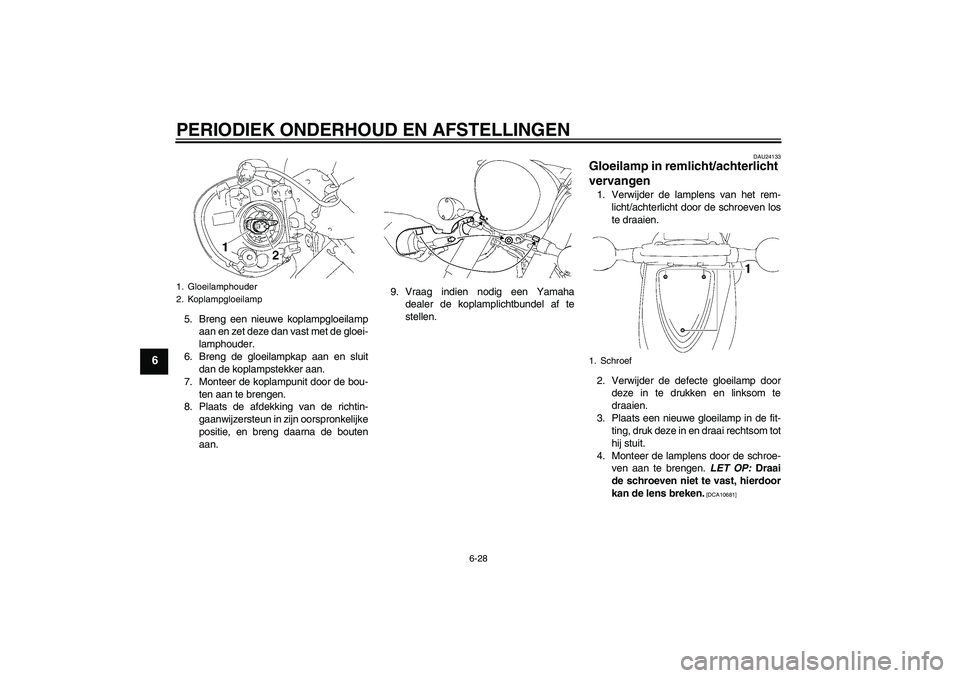

6-28
6
5. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
6. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
7. Monteer de koplampunit door de bou-
ten aan te brengen.
8. Plaats de afdekking van de richtin-
gaanwijzersteun in zijn oorspronkelijke
positie, en breng daarna de bouten
aan.9. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
DAU24133
Gloeilamp in remlicht/achterlicht
vervangen 1. Verwijder de lamplens van het rem-
licht/achterlicht door de schroeven los
te draaien.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Monteer de lamplens door de schroe-
ven aan te brengen. LET OP: Draai
de schroeven niet te vast, hierdoor
kan de lens breken.
[DCA10681]
1. Gloeilamphouder
2. Koplampgloeilamp
1. Schroef
U11CD2D0.book Page 28 Friday, August 29, 2008 9:20 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

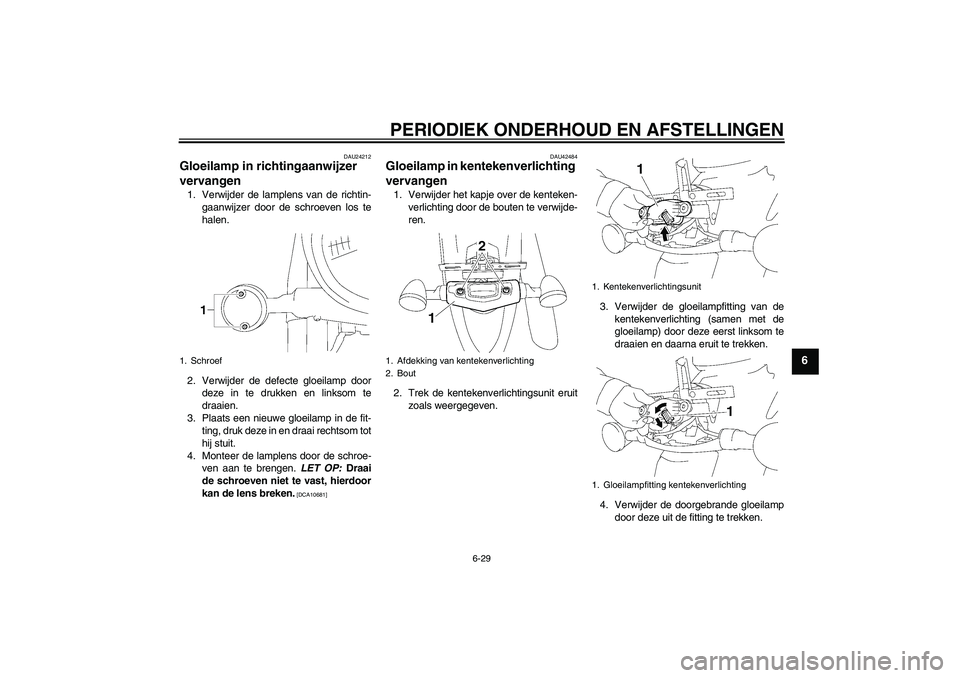

6-29
6
DAU24212
Gloeilamp in richtingaanwijzer
vervangen 1. Verwijder de lamplens van de richtin-
gaanwijzer door de schroeven los te
halen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Monteer de lamplens door de schroe-
ven aan te brengen. LET OP: Draai
de schroeven niet te vast, hierdoor
kan de lens breken.
[DCA10681]DAU42484
Gloeilamp in kentekenverlichting
vervangen 1. Verwijder het kapje over de kenteken-
verlichting door de bouten te verwijde-
ren.
2. Trek de kentekenverlichtingsunit eruit
zoals weergegeven.3. Verwijder de gloeilampfitting van de
kentekenverlichting (samen met de
gloeilamp) door deze eerst linksom te
draaien en daarna eruit te trekken.
4. Verwijder de doorgebrande gloeilamp
door deze uit de fitting te trekken.
1. Schroef
1. Afdekking van kentekenverlichting
2. Bout
1. Kentekenverlichtingsunit
1. Gloeilampfitting kentekenverlichting
U11CD2D0.book Page 29 Friday, August 29, 2008 9:20 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

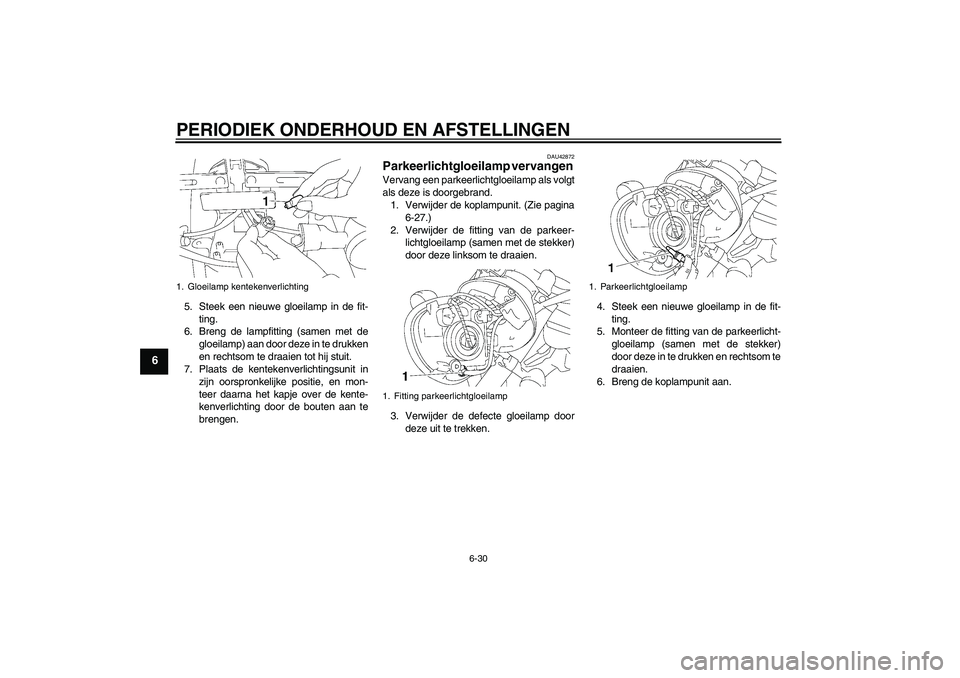

6-30
6
5. Steek een nieuwe gloeilamp in de fit-
ting.
6. Breng de lampfitting (samen met de
gloeilamp) aan door deze in te drukken
en rechtsom te draaien tot hij stuit.
7. Plaats de kentekenverlichtingsunit in
zijn oorspronkelijke positie, en mon-
teer daarna het kapje over de kente-
kenverlichting door de bouten aan te
brengen.
DAU42872
Parkeerlichtgloeilamp vervangen Vervang een parkeerlichtgloeilamp als volgt
als deze is doorgebrand.
1. Verwijder de koplampunit. (Zie pagina
6-27.)
2. Verwijder de fitting van de parkeer-
lichtgloeilamp (samen met de stekker)
door deze linksom te draaien.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Monteer de fitting van de parkeerlicht-
gloeilamp (samen met de stekker)
door deze in te drukken en rechtsom te
draaien.
6. Breng de koplampunit aan.
1. Gloeilamp kentekenverlichting
1. Fitting parkeerlichtgloeilamp
1. Parkeerlichtgloeilamp
U11CD2D0.book Page 30 Friday, August 29, 2008 9:20 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

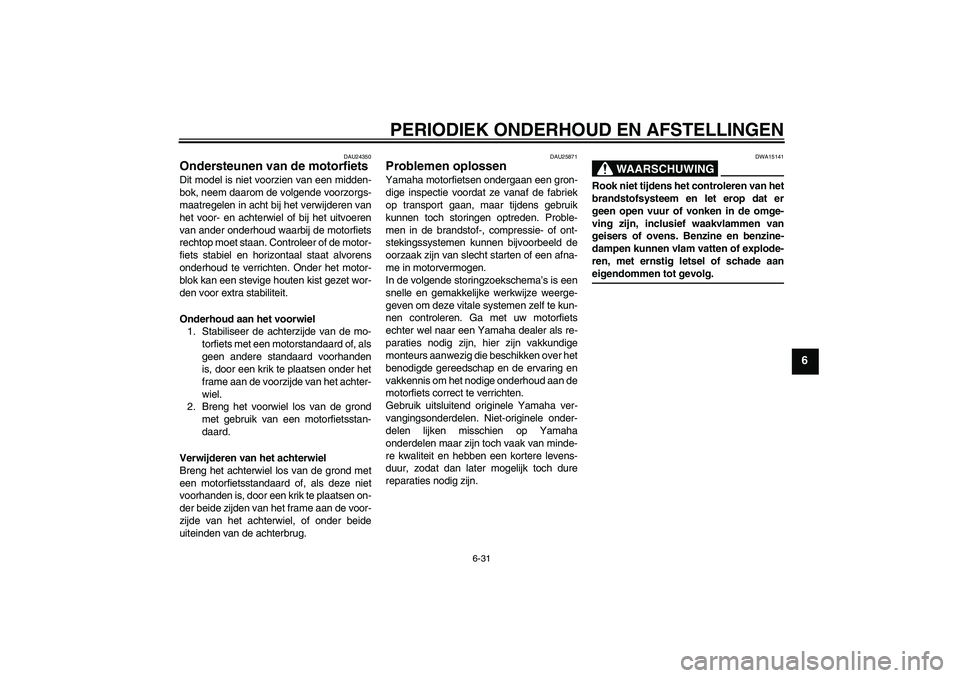

6-31
6
DAU24350
Ondersteunen van de motorfiets Dit model is niet voorzien van een midden-
bok, neem daarom de volgende voorzorgs-
maatregelen in acht bij het verwijderen van
het voor- en achterwiel of bij het uitvoeren
van ander onderhoud waarbij de motorfiets
rechtop moet staan. Controleer of de motor-
fiets stabiel en horizontaal staat alvorens
onderhoud te verrichten. Onder het motor-
blok kan een stevige houten kist gezet wor-
den voor extra stabiliteit.
Onderhoud aan het voorwiel
1. Stabiliseer de achterzijde van de mo-
torfiets met een motorstandaard of, als
geen andere standaard voorhanden
is, door een krik te plaatsen onder het
frame aan de voorzijde van het achter-
wiel.
2. Breng het voorwiel los van de grond
met gebruik van een motorfietsstan-
daard.
Verwijderen van het achterwiel
Breng het achterwiel los van de grond met
een motorfietsstandaard of, als deze niet
voorhanden is, door een krik te plaatsen on-
der beide zijden van het frame aan de voor-
zijde van het achterwiel, of onder beide
uiteinden van de achterbrug.
DAU25871
Problemen oplossen Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15141
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aaneigendommen tot gevolg.
U11CD2D0.book Page 31 Friday, August 29, 2008 9:20 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

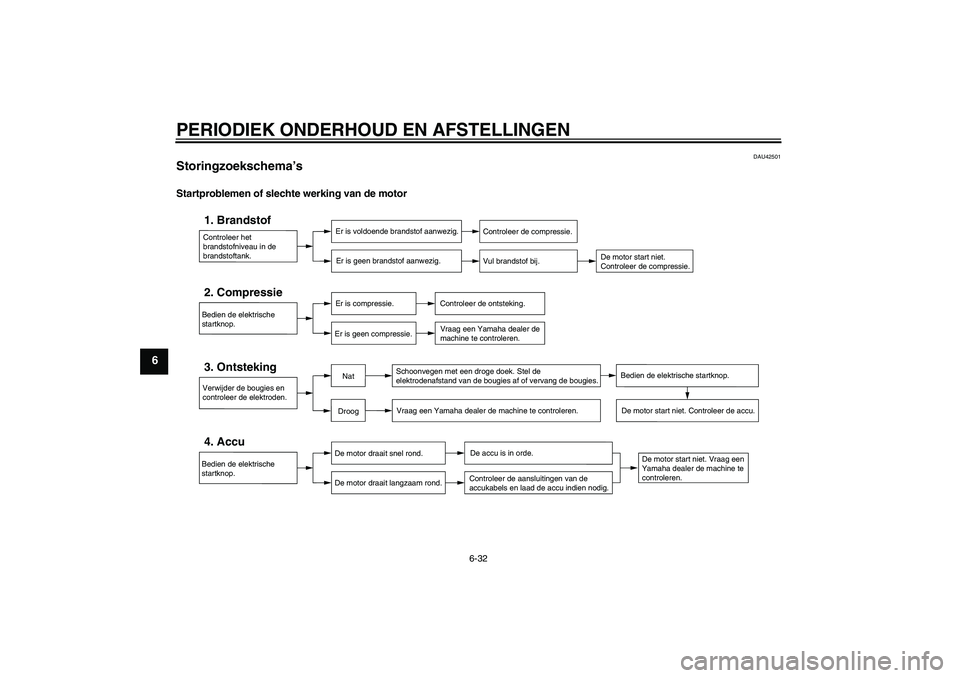

6-32
6
DAU42501
Storingzoekschema’s Startproblemen of slechte werking van de motor
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougies en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougies af of vervang de bougies.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Bedien de elektrische startknop.
U11CD2D0.book Page 32 Friday, August 29, 2008 9:20 AM
