2009 YAMAHA XJR 1300 Manuale duso (in Italian)

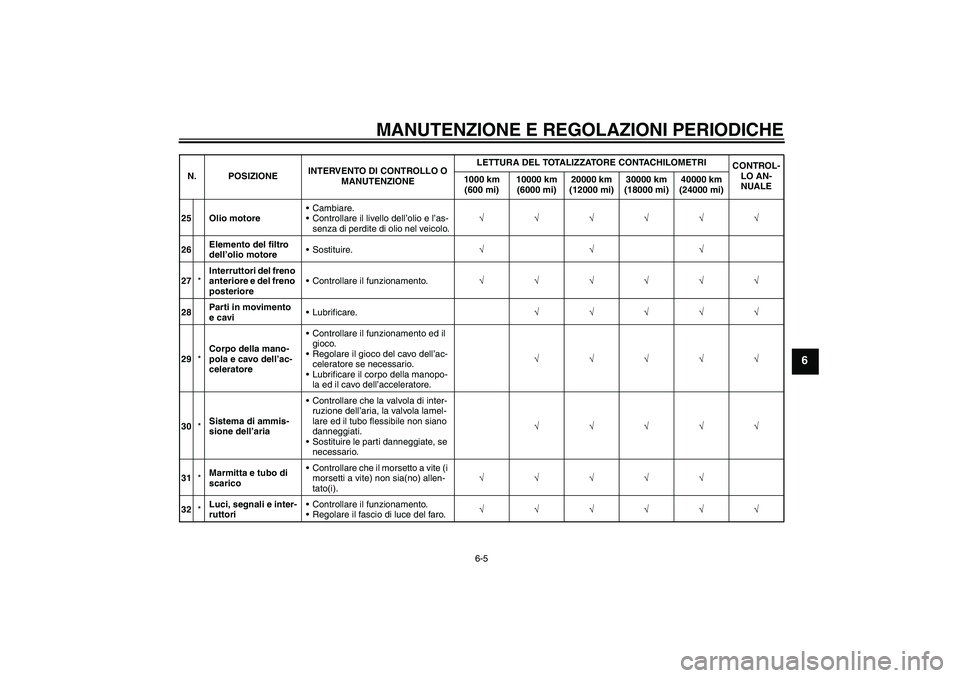

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
6
25 Olio motoreCambiare.
Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veicolo.√√√√√√
26Elemento del filtro
dell’olio motoreSostituire.√√√
27*Interruttori del freno
anteriore e del freno
posterioreControllare il funzionamento.√√√√√√
28Parti in movimento
e caviLubrificare.√√√√√
29*Corpo della mano-
pola e cavo dell’ac-
celeratoreControllare il funzionamento ed il
gioco.
Regolare il gioco del cavo dell’ac-
celeratore se necessario.
Lubrificare il corpo della manopo-
la ed il cavo dell’acceleratore.√√√√√
30*Sistema di ammis-
sione dell’ariaControllare che la valvola di inter-
ruzione dell’aria, la valvola lamel-
lare ed il tubo flessibile non siano
danneggiati.
Sostituire le parti danneggiate, se
necessario.√√√√√
31*Marmitta e tubo di
scaricoControllare che il morsetto a vite (i
morsetti a vite) non sia(no) allen-
tato(i).√√√√√
32*Luci, segnali e inter-
ruttoriControllare il funzionamento.
Regolare il fascio di luce del faro.√√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5WMH6H0.book Page 5 Tuesday, August 19, 2008 9:40 AM

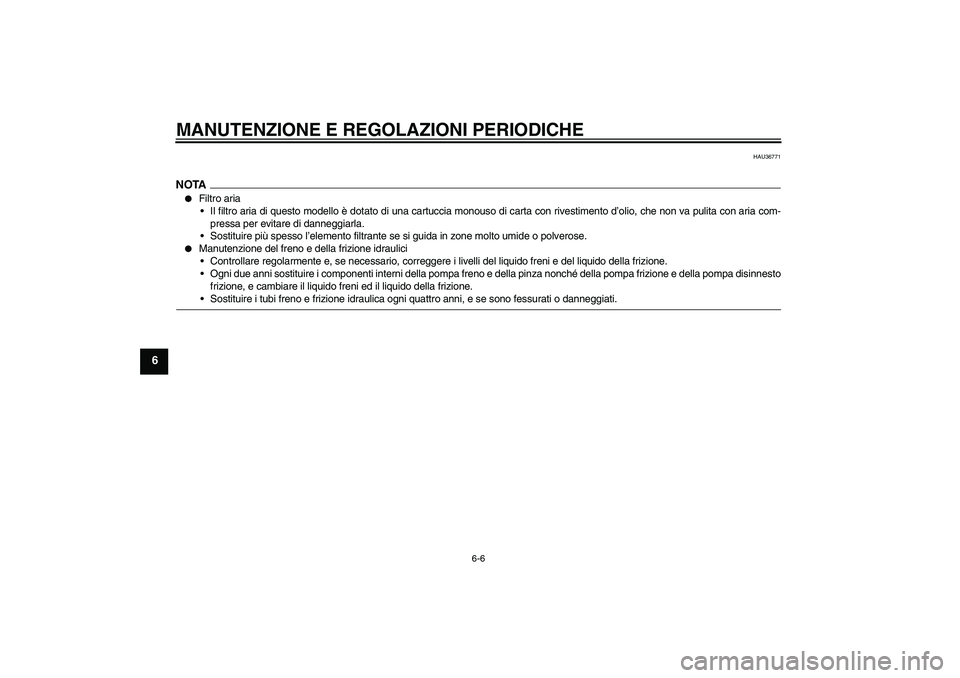

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
HAU36771
NOTA

Filtro aria
Il filtro aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con aria com-
pressa per evitare di danneggiarla.
Sostituire più spesso l’elemento filtrante se si guida in zone molto umide o polverose.


Manutenzione del freno e della frizione idraulici
Controllare regolarmente e, se necessario, correggere i livelli del liquido freni e del liquido della frizione.
Ogni due anni sostituire i componenti interni della pompa freno e della pinza nonché della pompa frizione e della pompa disinnesto
frizione, e cambiare il liquido freni ed il liquido della frizione.Sostituire i tubi freno e frizione idraulica ogni quattro anni, e se sono fessurati o danneggiati.
U5WMH6H0.book Page 6 Tuesday, August 19, 2008 9:40 AM

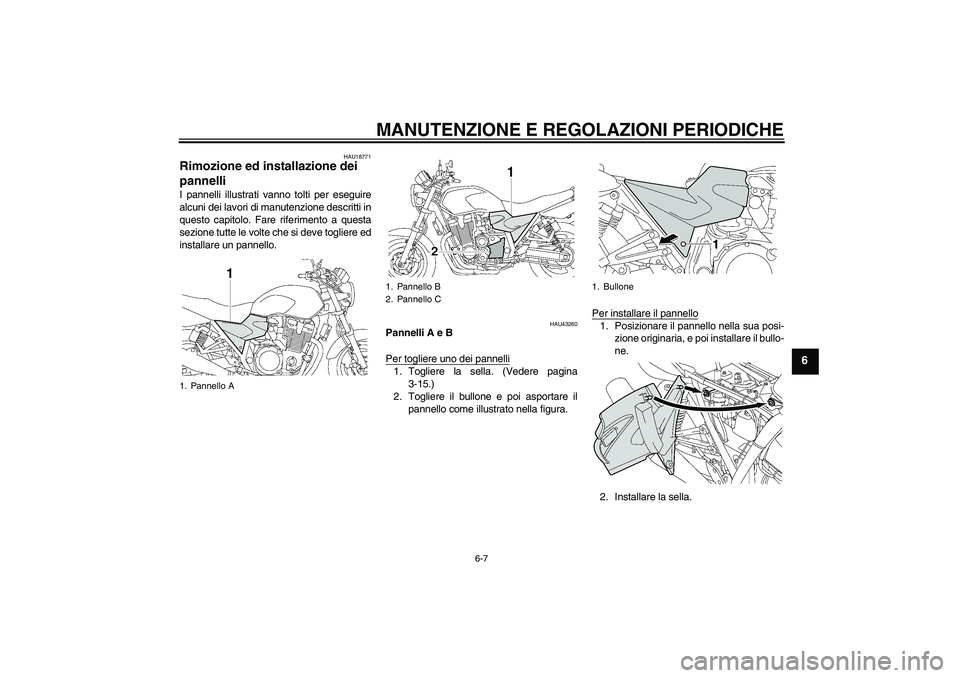

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
HAU18771
Rimozione ed installazione dei
pannelli I pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU43260
Pannelli A e B
Per togliere uno dei pannelli1. Togliere la sella. (Vedere pagina
3-15.)
2. Togliere il bullone e poi asportare il
pannello come illustrato nella figura.Per installare il pannello
1. Posizionare il pannello nella sua posi-
zione originaria, e poi installare il bullo-
ne.
2. Installare la sella.
1. Pannello A
1. Pannello B
2. Pannello C
1. Bullone
U5WMH6H0.book Page 7 Tuesday, August 19, 2008 9:40 AM

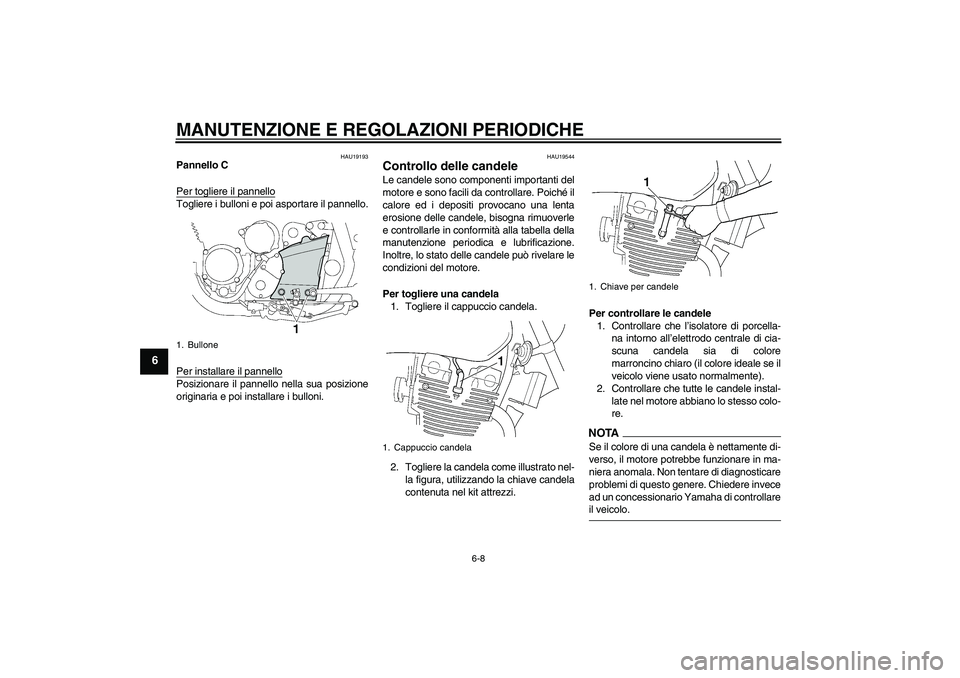

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
HAU19193
Pannello C
Per togliere il pannelloTogliere i bulloni e poi asportare il pannello.
Per installare il pannelloPosizionare il pannello nella sua posizione
originaria e poi installare i bulloni.
HAU19544
Controllo delle candele Le candele sono componenti importanti del
motore e sono facili da controllare. Poiché il
calore ed i depositi provocano una lenta
erosione delle candele, bisogna rimuoverle
e controllarle in conformità alla tabella della
manutenzione periodica e lubrificazione.
Inoltre, lo stato delle candele può rivelare le
condizioni del motore.
Per togliere una candela
1. Togliere il cappuccio candela.
2. Togliere la candela come illustrato nel-
la figura, utilizzando la chiave candela
contenuta nel kit attrezzi.Per controllare le candele
1. Controllare che l’isolatore di porcella-
na intorno all’elettrodo centrale di cia-
scuna candela sia di colore
marroncino chiaro (il colore ideale se il
veicolo viene usato normalmente).
2. Controllare che tutte le candele instal-
late nel motore abbiano lo stesso colo-
re.
NOTASe il colore di una candela è nettamente di-
verso, il motore potrebbe funzionare in ma-
niera anomala. Non tentare di diagnosticare
problemi di questo genere. Chiedere invece
ad un concessionario Yamaha di controllareil veicolo.
1. Bullone
1. Cappuccio candela
1. Chiave per candele
U5WMH6H0.book Page 8 Tuesday, August 19, 2008 9:40 AM

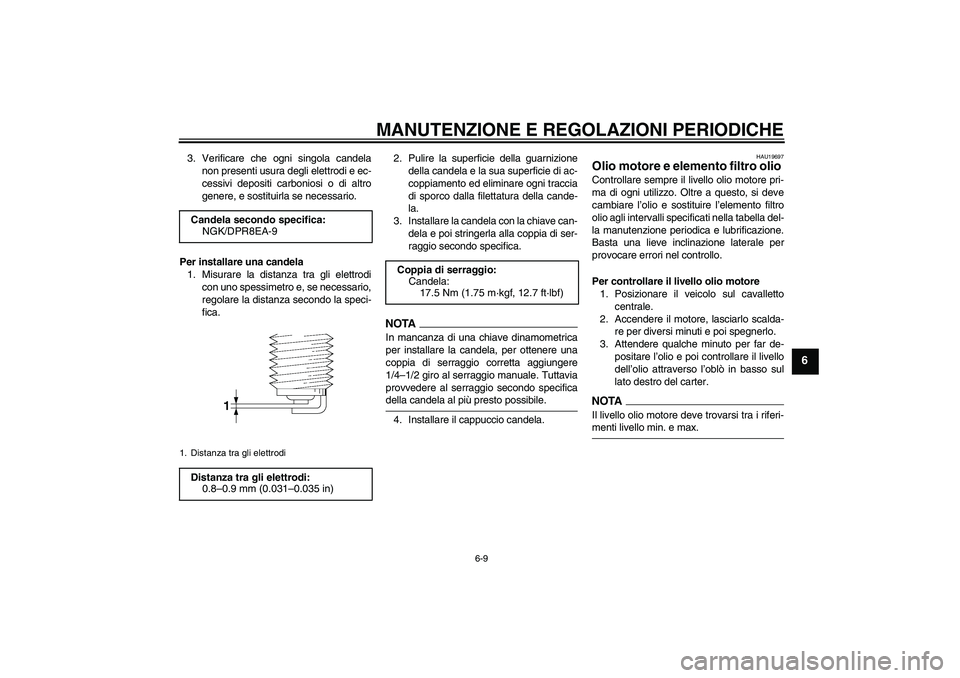

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
3. Verificare che ogni singola candela
non presenti usura degli elettrodi e ec-
cessivi depositi carboniosi o di altro
genere, e sostituirla se necessario.
Per installare una candela
1. Misurare la distanza tra gli elettrodi
con uno spessimetro e, se necessario,
regolare la distanza secondo la speci-
fica.2. Pulire la superficie della guarnizione
della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.
3. Installare la candela con la chiave can-
dela e poi stringerla alla coppia di ser-
raggio secondo specifica.
NOTA
In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specificadella candela al più presto possibile.
4. Installare il cappuccio candela.
HAU19697
Olio motore e elemento filtro olio Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire l’elemento filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Basta una lieve inclinazione laterale per
provocare errori nel controllo.
Per controllare il livello olio motore
1. Posizionare il veicolo sul cavalletto
centrale.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per far de-
positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato destro del carter.NOTAIl livello olio motore deve trovarsi tra i riferi-menti livello min. e max. Candela secondo specifica:
NGK/DPR8EA-9
1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio:
Candela:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U5WMH6H0.book Page 9 Tuesday, August 19, 2008 9:40 AM

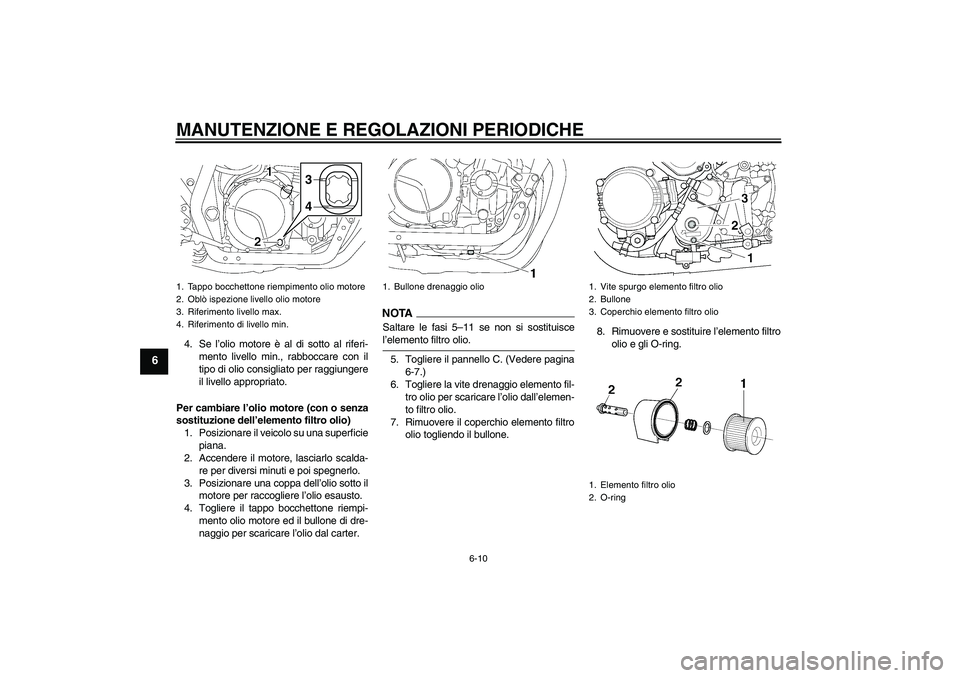

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
4. Se l’olio motore è al di sotto al riferi-
mento livello min., rabboccare con il
tipo di olio consigliato per raggiungere
il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione dell’elemento filtro olio)
1. Posizionare il veicolo su una superficie
piana.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi-
mento olio motore ed il bullone di dre-
naggio per scaricare l’olio dal carter.
NOTA
Saltare le fasi 5–11 se non si sostituiscel’elemento filtro olio.
5. Togliere il pannello C. (Vedere pagina
6-7.)
6. Togliere la vite drenaggio elemento fil-
tro olio per scaricare l’olio dall’elemen-
to filtro olio.
7. Rimuovere il coperchio elemento filtro
olio togliendo il bullone.8. Rimuovere e sostituire l’elemento filtro
olio e gli O-ring.
1. Tappo bocchettone riempimento olio motore
2. Oblò ispezione livello olio motore
3. Riferimento livello max.
4. Riferimento di livello min.
3
4
1. Bullone drenaggio olio
1. Vite spurgo elemento filtro olio
2. Bullone
3. Coperchio elemento filtro olio
1. Elemento filtro olio
2. O-ring
U5WMH6H0.book Page 10 Tuesday, August 19, 2008 9:40 AM

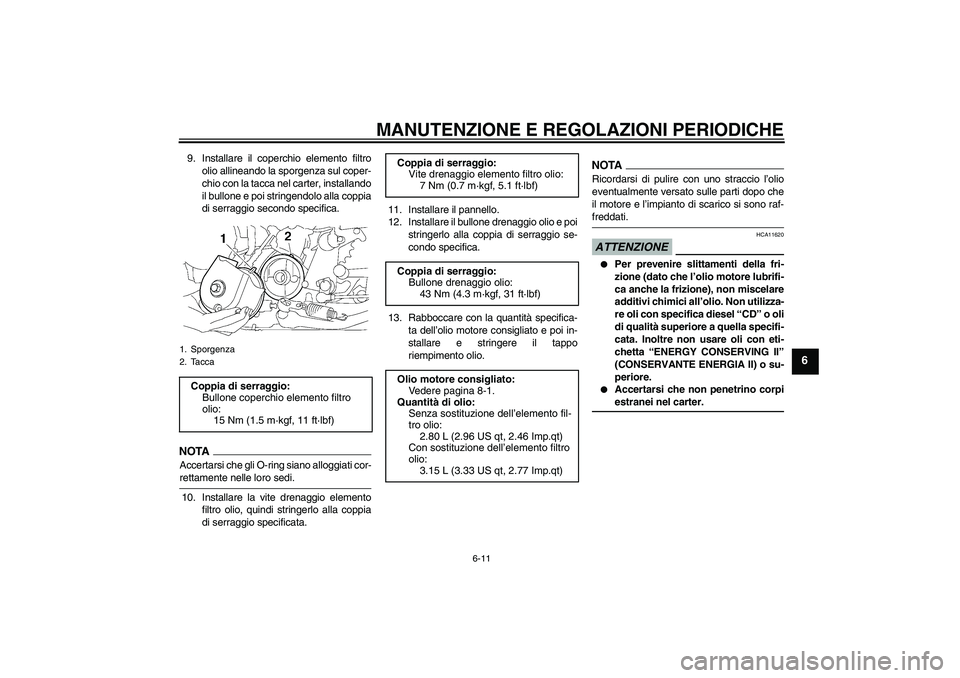

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
9. Installare il coperchio elemento filtro
olio allineando la sporgenza sul coper-
chio con la tacca nel carter, installando
il bullone e poi stringendolo alla coppia
di serraggio secondo specifica.NOTAAccertarsi che gli O-ring siano alloggiati cor-rettamente nelle loro sedi.
10. Installare la vite drenaggio elemento
filtro olio, quindi stringerlo alla coppia
di serraggio specificata.11. Installare il pannello.
12. Installare il bullone drenaggio olio e poi
stringerlo alla coppia di serraggio se-
condo specifica.
13. Rabboccare con la quantità specifica-
ta dell’olio motore consigliato e poi in-
stallare e stringere il tappo
riempimento olio.
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-freddati.ATTENZIONE
HCA11620


Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.


Accertarsi che non penetrino corpiestranei nel carter.
1. Sporgenza
2. TaccaCoppia di serraggio:
Bullone coperchio elemento filtro
olio:
15 Nm (1.5 m·kgf, 11 ft·lbf)
Coppia di serraggio:
Vite drenaggio elemento filtro olio:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Coppia di serraggio:
Bullone drenaggio olio:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza sostituzione dell’elemento fil-
tro olio:
2.80 L (2.96 US qt, 2.46 Imp.qt)
Con sostituzione dell’elemento filtro
olio:
3.15 L (3.33 US qt, 2.77 Imp.qt)
U5WMH6H0.book Page 11 Tuesday, August 19, 2008 9:40 AM

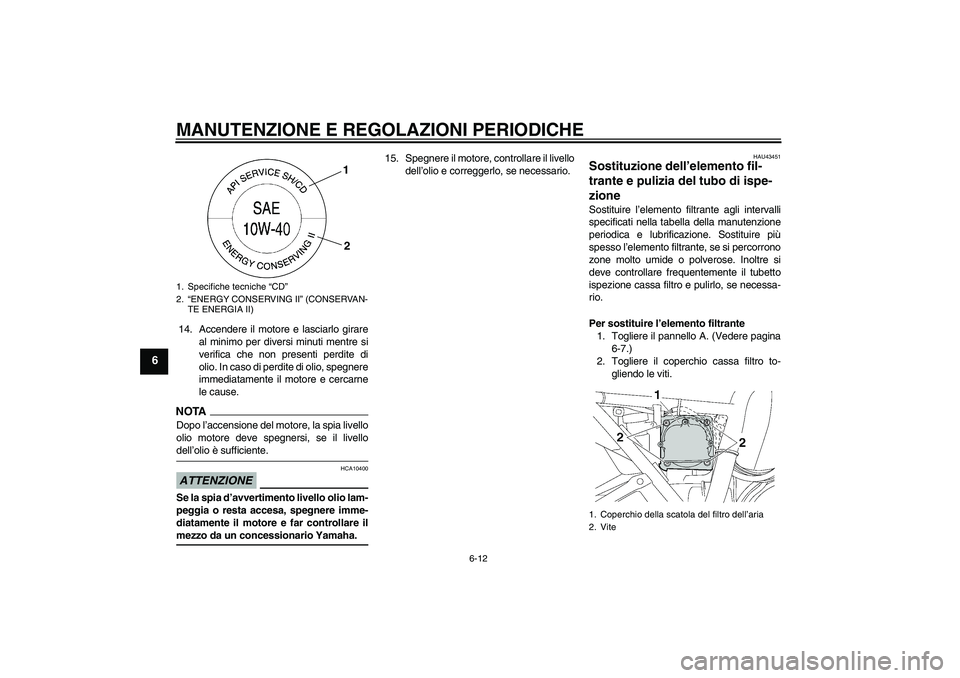

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6
14. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.NOTADopo l’accensione del motore, la spia livello
olio motore deve spegnersi, se il livellodell’olio è sufficiente.ATTENZIONE
HCA10400
Se la spia d’avvertimento livello olio lam-
peggia o resta accesa, spegnere imme-
diatamente il motore e far controllare ilmezzo da un concessionario Yamaha.15. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.
HAU43451
Sostituzione dell’elemento fil-
trante e pulizia del tubo di ispe-
zione Sostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si percorrono
zone molto umide o polverose. Inoltre si
deve controllare frequentemente il tubetto
ispezione cassa filtro e pulirlo, se necessa-
rio.
Per sostituire l’elemento filtrante
1. Togliere il pannello A. (Vedere pagina
6-7.)
2. Togliere il coperchio cassa filtro to-
gliendo le viti.
1. Specifiche tecniche “CD”
2.“ENERGY CONSERVING II” (CONSERVAN-
TE ENERGIA II)
1
2
1. Coperchio della scatola del filtro dell’aria
2. Vite
U5WMH6H0.book Page 12 Tuesday, August 19, 2008 9:40 AM
