FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
SAU26823
Maneta de freno La maneta del freno está situada en el puño
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del manillar.La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ma-
nillar, gire el dial con la maneta alejada del
puño del manillar. Verifique que la posición
de ajuste apropiada del dial quede alineada
con la marca“” de la maneta del freno.
SAU12941
Pedal de freno El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
1. Maneta de freno
1.“” marca
2. Dial de ajuste de la posición de la maneta de
freno
1. Pedal de freno
U5WMS6S0.book Page 11 Wednesday, August 20, 2008 9:18 AM
Page 26 of 94

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
SAU13074
Tapón del depósito de gasolina Para abrir el tapón del depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina
1. Empuje el tapón en su sitio con la llave
en la cerradura.2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTANo se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamentecerrado y bloqueado.
ADVERTENCIA
SWA11091
Después de repostar, verifique que el ta-
pón del depósito de gasolina quede co-
rrectamente cerrado. Una fuga degasolina significa peligro de incendio.
SAU13221
Gasolina Verifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10881
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-ble, siga estas instrucciones.
1. Antes de poner gasolina, pare el motor
y compruebe que no haya nadie sen-
tado en el vehículo. No ponga nunca
gasolina mientras fuma o en proximi-
dad de chispas, llamas vivas u otras
fuentes de ignición como los pilotos lu-
minosos de calentadores de agua o
secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito.
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.U5WMS6S0.book Page 12 Wednesday, August 20, 2008 9:18 AM
Page 27 of 94

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10071]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15151
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia-tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU43421
ATENCIÓN
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-pe.
El motor Yamaha ha sido diseñado para
funcionar con gasolina súper sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolinade otra marca. El uso de gasolina sin plomo
prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
Gasolina recomendada:
ÚNICAMENTE GASOLINA SÚPER
SIN PLOMO
Capacidad del depósito de gasolina:
21.0 L (5.55 US gal, 4.62 Imp.gal)
Cantidad de gasolina de reserva
(cuando el indicador de aviso de ni-
vel de gasolina parpadea):
4.5 L (1.19 US gal, 0.99 Imp.gal)
U5WMS6S0.book Page 13 Wednesday, August 20, 2008 9:18 AM
Page 28 of 94

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
SAU13412
Tubo respiradero del depósito de
gasolina Antes de utilizar la motocicleta:
Compruebe la conexión del tubo respi-
radero del depósito de gasolina.
Compruebe si el tubo respiradero del
depósito de gasolina presenta fisuras
o daños y, si es así, cámbielo.
Verifique que el tubo respiradero del
depósito de gasolina no esté obstruido
y límpielo si es necesario.
SAU13445
Catalizador Este vehículo está provisto de catalizado-
res montados en el sistema de escape.
ADVERTENCIA
SWA10862
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:
No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.
Estacione el vehículo en un lugar
en que resulte difícil que los peato-
nes o niños toquen el sistema de
escape cuando esté caliente.
Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.
No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-car la acumulación de calor.
ATENCIÓN
SCA10701
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocarádaños irreparables en el catalizador.
1. Tubo respiradero del depósito de gasolinaU5WMS6S0.book Page 14 Wednesday, August 20, 2008 9:18 AM
Page 29 of 94

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
SAU13900
Asiento Para desmontar el asiento
1. Introduzca la llave en la cerradura del
asiento y gírela como se muestra.
2. Extraiga el asiento.
Para montar el asiento
1. Introduzca el saliente de la parte de-
lantera del asiento en el soporte de és-
te, como se muestra.2. Empuje hacia abajo la parte trasera
del asiento para encajarlo en su sitio.
3. Extraiga la llave.
NOTAVerifique que el asiento esté bien sujeto an-tes de su uso.
SAU14351
Portacascos Para abrir el portacascos introduzca la llave
en la cerradura del asiento y gírela como se
muestra.
Para cerrar el portacascos gire la llave a su
posición original y extráigala.
¡ADVERTENCIA! No conduzca nunca
con un casco sujeto al portacascos, ya
que el casco puede golpear objetos pro-
vocando la pérdida del control y un posi-
ble accidente.
[SWA10161]
1. Cerradura del asiento
2. Desbloquear.
1. Saliente
2. Soporte del asiento
1. Portacascos
2. Desbloquear.
U5WMS6S0.book Page 15 Wednesday, August 20, 2008 9:18 AM
Page 30 of 94

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3
SAU14452
Compartimento porta objetos El compartimiento porta objetos está situa-
do debajo del asiento. (Véase la página
3-15.)
ADVERTENCIA
SWA10961
No sobrepase el límite de carga de
3 kg (7 lb) del compartimiento porta
objetos.
No sobrepase la carga máxima de205 kg (452 lb) del vehículo.
Cuando guarde el Manual del propietario u
otros documentos en el compartimento por-
ta objetos, no olvide colocarlos en una bol-
sa de plástico para que no se mojen.
Cuando lave el vehículo evite que entre
agua en el compartimento porta objetos.
SAU14742
Ajuste de la horquilla delantera
ADVERTENCIA
SWA10180
Ajuste siempre las dos barras de la hor-
quilla por igual; de lo contrario pueden
disminuir la manejabilidad y la estabili-dad.
Esta horquilla delantera está equipada con
pernos de ajuste de la precarga del muelle,
tornillos de ajuste del hidráulico de exten-
sión y tornillos de ajuste del hidráulico de
compresión.ATENCIÓN
SCA10101
Para evitar que el mecanismo resulte da-
ñado, no trate de giran más allá de lasposiciones de ajuste máxima o mínima.Precarga del muelle
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el perno de
ajuste de cada barra de la horquilla en la di-
rección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el per-
no de ajuste de cada barra de la horquilla
en la dirección (b).
Alinee la ranura correspondiente del meca-
nismo de ajuste con la parte superior del
perno de la tapa de la horquilla delantera.
1. Compartimento porta objetos
1. Perno de ajuste de la precarga del muelle
1
(a)(b)
U5WMS6S0.book Page 16 Wednesday, August 20, 2008 9:18 AM
Page 31 of 94

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
3
Extensión
Para incrementar la extensión y endurecer-
la, gire el tornillo de ajuste de cada barra de
la horquilla en la dirección (a). Para reducir
la extensión y ablandarla, gire el tornillo de
ajuste de cada barra de la horquilla en la di-
rección (b).Hidráulico de compresión
Para incrementar el hidráulico de compre-
sión y endurecerlo, gire el tornillo de ajuste
de cada barra de la horquilla en la dirección
(a). Para reducir el hidráulico de compre-
sión y ablandarlo, gire el tornillo de ajuste
de cada barra de la horquilla en la dirección
(b).
1. Posición de ajuste actual
2. Perno de la tapa de la horquilla delanteraPosición de ajuste de la precarga del
muelle:
Mínima (blanda):
8
Normal:
5
Máxima (dura):
1
3
1
2
4
5
2 1
1. Tornillo de ajuste del hidráulico de extensión
Posición de ajuste de la extensión:
Mínima (blanda):
10 clic(s) en la dirección (b)*
Normal:
5 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
1(a)
(b)
1. Tornillo de ajuste del hidráulico de compre-
sión
Posición de ajuste de la compresión:
Mínima (blanda):
13 clic(s) en la dirección (b)*
Normal:
6 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
U5WMS6S0.book Page 17 Wednesday, August 20, 2008 9:18 AM
Page 32 of 94

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
3

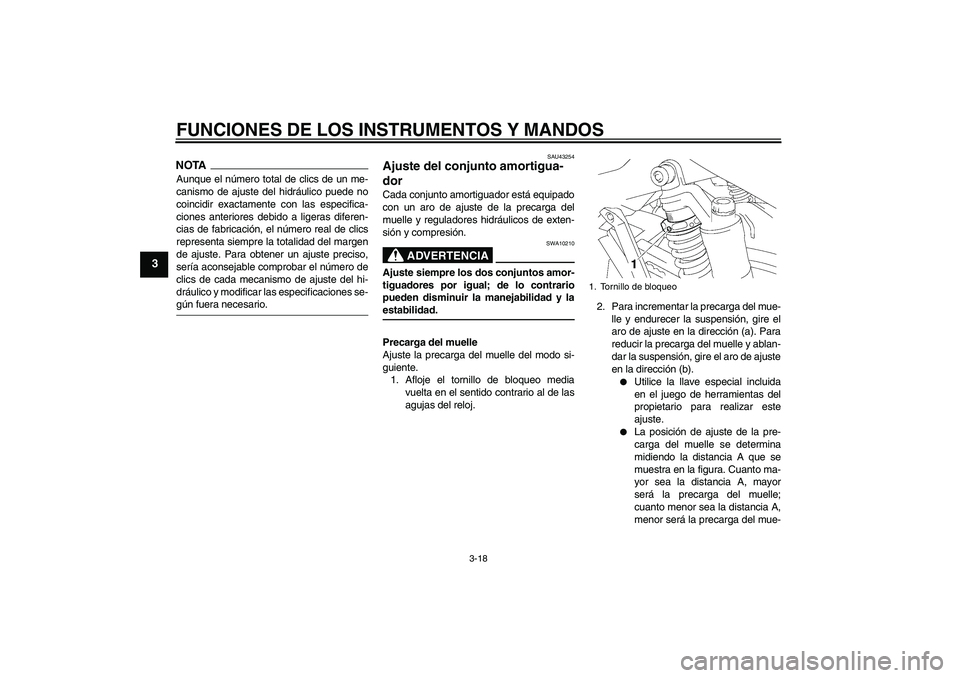

NOTAAunque el número total de clics de un me-
canismo de ajuste del hidráulico puede no
coincidir exactamente con las especifica-
ciones anteriores debido a ligeras diferen-
cias de fabricación, el número real de clics
representa siempre la totalidad del margen
de ajuste. Para obtener un ajuste preciso,
sería aconsejable comprobar el número de
clics de cada mecanismo de ajuste del hi-
dráulico y modificar las especificaciones se-gún fuera necesario.
SAU43254
Ajuste del conjunto amortigua-
dor Cada conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle y reguladores hidráulicos de exten-
sión y compresión.
ADVERTENCIA
SWA10210
Ajuste siempre los dos conjuntos amor-
tiguadores por igual; de lo contrario
pueden disminuir la manejabilidad y laestabilidad.
Precarga del muelle
Ajuste la precarga del muelle del modo si-
guiente.
1. Afloje el tornillo de bloqueo media
vuelta en el sentido contrario al de las
agujas del reloj.2. Para incrementar la precarga del mue-
lle y endurecer la suspensión, gire el
aro de ajuste en la dirección (a). Para
reducir la precarga del muelle y ablan-
dar la suspensión, gire el aro de ajuste
en la dirección (b).
Utilice la llave especial incluida
en el juego de herramientas del
propietario para realizar este
ajuste.
La posición de ajuste de la pre-
carga del muelle se determina
midiendo la distancia A que se
muestra en la figura. Cuanto ma-
yor sea la distancia A, mayor
será la precarga del muelle;
cuanto menor sea la distancia A,
menor será la precarga del mue-
1. Tornillo de bloqueo
U5WMS6S0.book Page 18 Wednesday, August 20, 2008 9:18 AM
