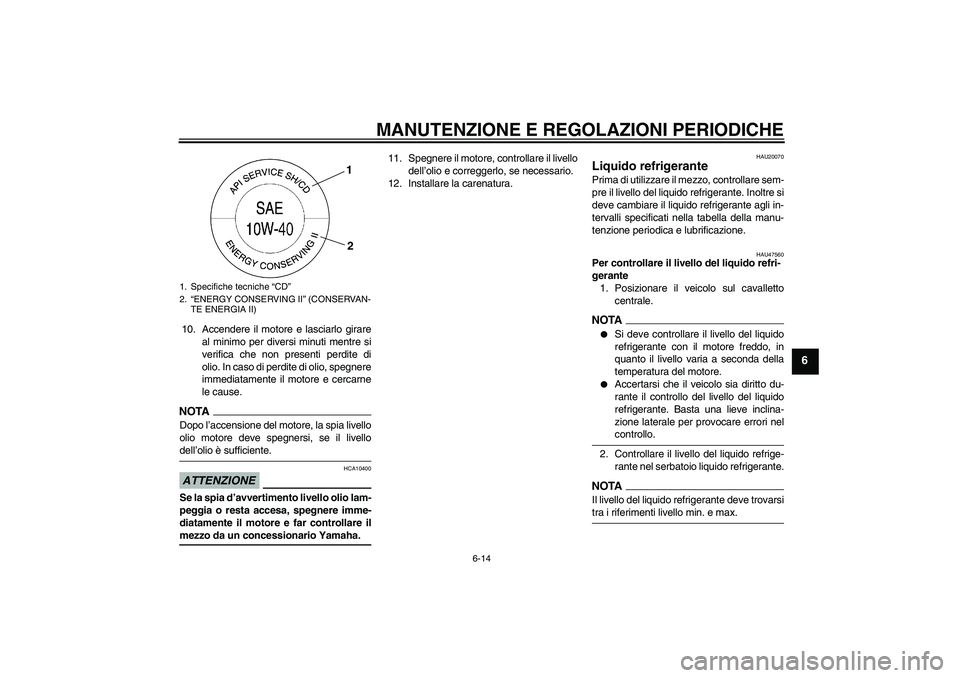

Page 57 of 100

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
10. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.NOTADopo l’accensione del motore, la spia livello
olio motore deve spegnersi, se il livellodell’olio è sufficiente.ATTENZIONE
HCA10400
Se la spia d’avvertimento livello olio lam-
peggia o resta accesa, spegnere imme-
diatamente il motore e far controllare ilmezzo da un concessionario Yamaha.11. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.
12. Installare la carenatura.
HAU20070
Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU47560
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo sul cavalletto
centrale.NOTA
Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nelcontrollo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigerante.
NOTAIl livello del liquido refrigerante deve trovarsitra i riferimenti livello min. e max.
1. Specifiche tecniche “CD”
2.“ENERGY CONSERVING II” (CONSERVAN-
TE ENERGIA II)
1
2
U36CH0H0.book Page 14 Thursday, December 4, 2008 9:22 AM

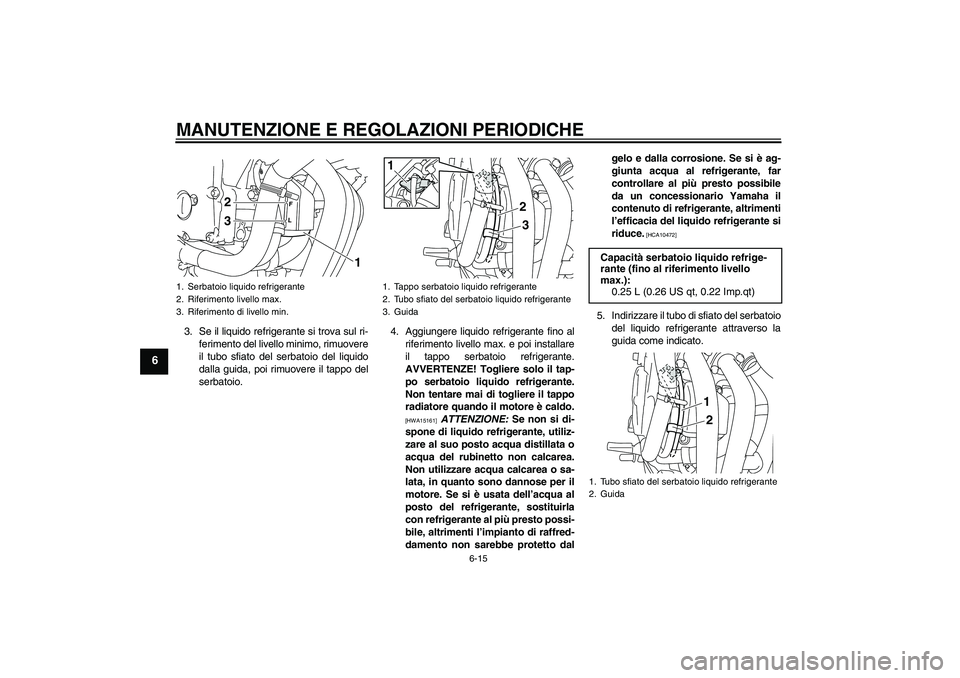

Page 58 of 100

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6
3. Se il liquido refrigerante si trova sul ri-
ferimento del livello minimo, rimuovere
il tubo sfiato del serbatoio del liquido
dalla guida, poi rimuovere il tappo del
serbatoio.4. Aggiungere liquido refrigerante fino al
riferimento livello max. e poi installare
il tappo serbatoio refrigerante.
AVVERTENZE! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è caldo.
[HWA15161]
ATTENZIONE: Se non si di-
spone di liquido refrigerante, utiliz-
zare al suo posto acqua distillata o
acqua del rubinetto non calcarea.
Non utilizzare acqua calcarea o sa-
lata, in quanto sono dannose per il
motore. Se si è usata dell’acqua al
posto del refrigerante, sostituirla
con refrigerante al più presto possi-
bile, altrimenti l’impianto di raffred-
damento non sarebbe protetto dalgelo e dalla corrosione. Se si è ag-
giunta acqua al refrigerante, far
controllare al più presto possibile
da un concessionario Yamaha il
contenuto di refrigerante, altrimenti
l’efficacia del liquido refrigerante si
riduce.
[HCA10472]
5. Indirizzare il tubo di sfiato del serbatoio
del liquido refrigerante attraverso la
guida come indicato.
1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1 2
3
1. Tappo serbatoio liquido refrigerante
2. Tubo sfiato del serbatoio liquido refrigerante
3. Guida
3
1
2
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.25 L (0.26 US qt, 0.22 Imp.qt)1. Tubo sfiato del serbatoio liquido refrigerante
2. Guida
2 1
U36CH0H0.book Page 15 Thursday, December 4, 2008 9:22 AM

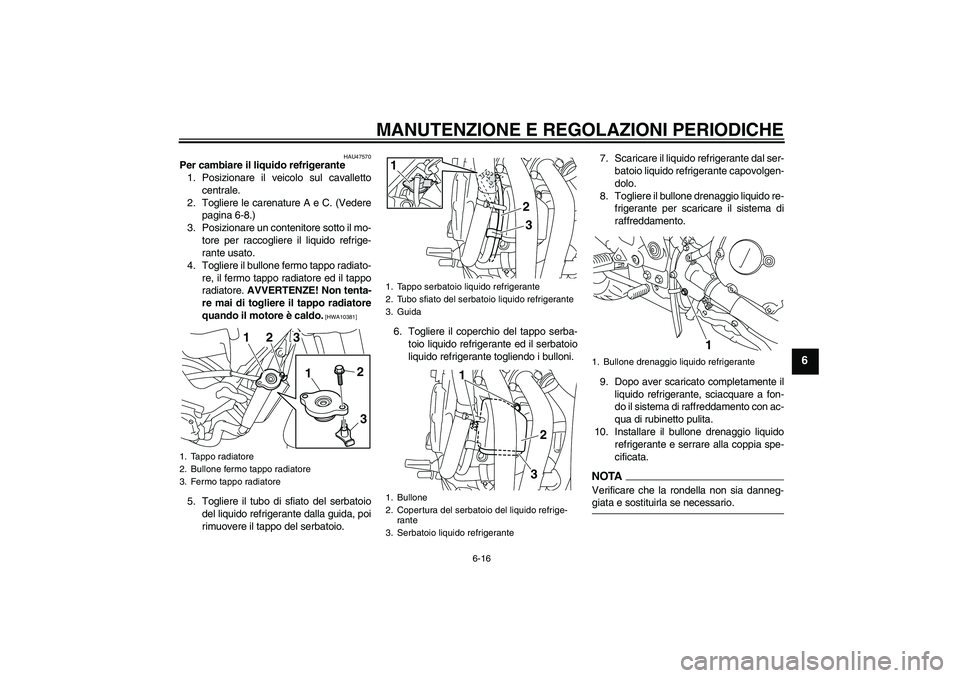

Page 59 of 100

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
HAU47570
Per cambiare il liquido refrigerante
1. Posizionare il veicolo sul cavalletto
centrale.
2. Togliere le carenature A e C. (Vedere
pagina 6-8.)
3. Posizionare un contenitore sotto il mo-
tore per raccogliere il liquido refrige-
rante usato.
4. Togliere il bullone fermo tappo radiato-
re, il fermo tappo radiatore ed il tappo
radiatore. AVVERTENZE! Non tenta-
re mai di togliere il tappo radiatore
quando il motore è caldo.
[HWA10381]
5. Togliere il tubo di sfiato del serbatoio
del liquido refrigerante dalla guida, poi
rimuovere il tappo del serbatoio.6. Togliere il coperchio del tappo serba-
toio liquido refrigerante ed il serbatoio
liquido refrigerante togliendo i bulloni.7. Scaricare il liquido refrigerante dal ser-
batoio liquido refrigerante capovolgen-
dolo.
8. Togliere il bullone drenaggio liquido re-
frigerante per scaricare il sistema di
raffreddamento.
9. Dopo aver scaricato completamente il
liquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con ac-
qua di rubinetto pulita.
10. Installare il bullone drenaggio liquido
refrigerante e serrare alla coppia spe-
cificata.
NOTAVerificare che la rondella non sia danneg-giata e sostituirla se necessario.
1. Tappo radiatore
2. Bullone fermo tappo radiatore
3. Fermo tappo radiatore
2 2
1 1
3 3
1. Tappo serbatoio liquido refrigerante
2. Tubo sfiato del serbatoio liquido refrigerante
3. Guida
1. Bullone
2. Copertura del serbatoio del liquido refrige-
rante
3. Serbatoio liquido refrigerante
3
1
2
23 1
1. Bullone drenaggio liquido refrigerante
1
U36CH0H0.book Page 16 Thursday, December 4, 2008 9:22 AM

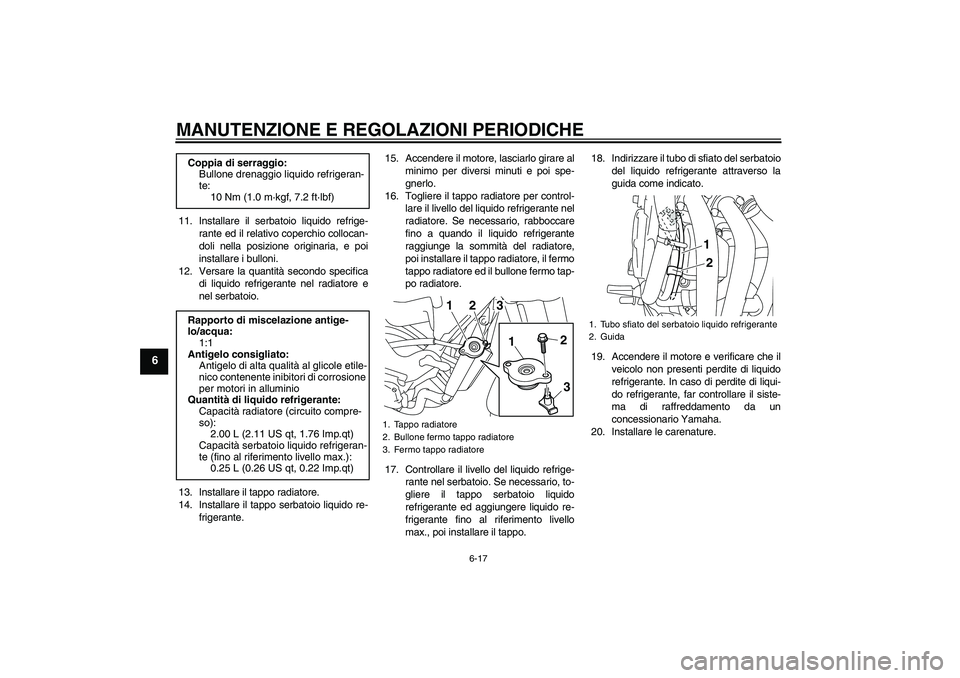

Page 60 of 100

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
11. Installare il serbatoio liquido refrige-
rante ed il relativo coperchio collocan-
doli nella posizione originaria, e poi
installare i bulloni.
12. Versare la quantità secondo specifica
di liquido refrigerante nel radiatore e
nel serbatoio.
13. Installare il tappo radiatore.
14. Installare il tappo serbatoio liquido re-
frigerante.15. Accendere il motore, lasciarlo girare al
minimo per diversi minuti e poi spe-
gnerlo.
16. Togliere il tappo radiatore per control-
lare il livello del liquido refrigerante nel
radiatore. Se necessario, rabboccare
fino a quando il liquido refrigerante
raggiunge la sommità del radiatore,
poi installare il tappo radiatore, il fermo
tappo radiatore ed il bullone fermo tap-
po radiatore.
17. Controllare il livello del liquido refrige-
rante nel serbatoio. Se necessario, to-
gliere il tappo serbatoio liquido
refrigerante ed aggiungere liquido re-
frigerante fino al riferimento livello
max., poi installare il tappo.18. Indirizzare il tubo di sfiato del serbatoio
del liquido refrigerante attraverso la
guida come indicato.
19. Accendere il motore e verificare che il
veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare il siste-
ma di raffreddamento da un
concessionario Yamaha.
20. Installare le carenature. Coppia di serraggio:
Bullone drenaggio liquido refrigeran-
te:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Rapporto di miscelazione antige-
lo/acqua:
1:1
Antigelo consigliato:
Antigelo di alta qualità al glicole etile-
nico contenente inibitori di corrosione
per motori in alluminio
Quantità di liquido refrigerante:
Capacità radiatore (circuito compre-
so):
2.00 L (2.11 US qt, 1.76 Imp.qt)
Capacità serbatoio liquido refrigeran-
te (fino al riferimento livello max.):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Tappo radiatore
2. Bullone fermo tappo radiatore
3. Fermo tappo radiatore
2 13
2
1
3
1. Tubo sfiato del serbatoio liquido refrigerante
2. Guida
2 1
U36CH0H0.book Page 17 Thursday, December 4, 2008 9:22 AM
Page 61 of 100

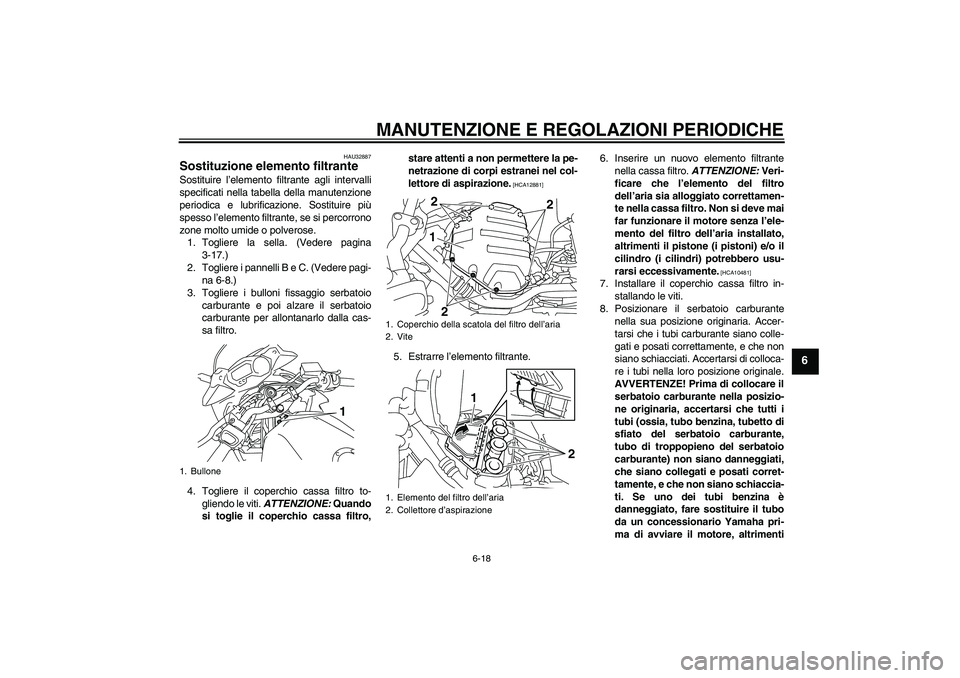

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
HAU32887
Sostituzione elemento filtrante Sostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si percorrono
zone molto umide o polverose.
1. Togliere la sella. (Vedere pagina
3-17.)
2. Togliere i pannelli B e C. (Vedere pagi-
na 6-8.)
3. Togliere i bulloni fissaggio serbatoio
carburante e poi alzare il serbatoio
carburante per allontanarlo dalla cas-
sa filtro.
4. Togliere il coperchio cassa filtro to-
gliendo le viti. ATTENZIONE: Quando
si toglie il coperchio cassa filtro,stare attenti a non permettere la pe-
netrazione di corpi estranei nel col-
lettore di aspirazione.
[HCA12881]
5. Estrarre l’elemento filtrante.6. Inserire un nuovo elemento filtrante
nella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella cassa filtro. Non si deve mai
far funzionare il motore senza l’ele-
mento del filtro dell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilindro (i cilindri) potrebbero usu-
rarsi eccessivamente.
[HCA10481]
7. Installare il coperchio cassa filtro in-
stallando le viti.
8. Posizionare il serbatoio carburante
nella sua posizione originaria. Accer-
tarsi che i tubi carburante siano colle-
gati e posati correttamente, e che non
siano schiacciati. Accertarsi di colloca-
re i tubi nella loro posizione originale.
AVVERTENZE! Prima di collocare il
serbatoio carburante nella posizio-
ne originaria, accertarsi che tutti i
tubi (ossia, tubo benzina, tubetto di
sfiato del serbatoio carburante,
tubo di troppopieno del serbatoio
carburante) non siano danneggiati,
che siano collegati e posati corret-
tamente, e che non siano schiaccia-
ti. Se uno dei tubi benzina è
danneggiato, fare sostituire il tubo
da un concessionario Yamaha pri-
ma di avviare il motore, altrimenti
1. Bullone
1
1. Coperchio della scatola del filtro dell’aria
2. Vite
1. Elemento del filtro dell’aria
2. Collettore d’aspirazione
12
2
2
2 1
U36CH0H0.book Page 18 Thursday, December 4, 2008 9:22 AM

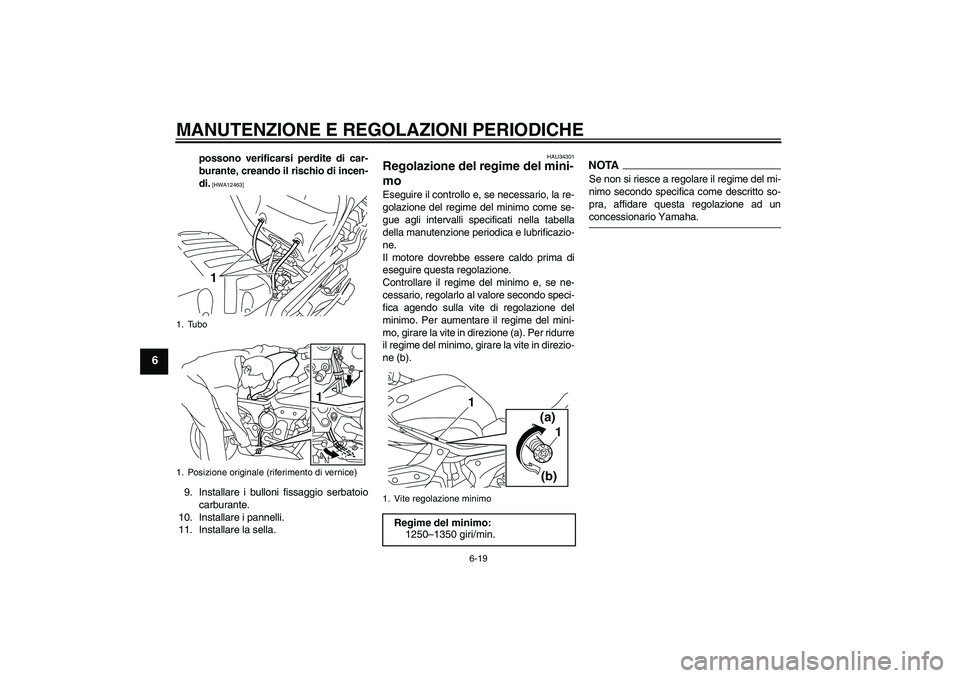

Page 62 of 100
![YAMAHA XJ6-S 2009 Manuale duso (in Italian) MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
possono verificarsi perdite di car-
burante, creando il rischio di incen-
di.
[HWA12463]
9. Installare i bulloni fissaggio serbatoio
carburante.
10. Insta YAMAHA XJ6-S 2009 Manuale duso (in Italian) MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
possono verificarsi perdite di car-
burante, creando il rischio di incen-
di.
[HWA12463]
9. Installare i bulloni fissaggio serbatoio
carburante.
10. Insta](/manual-img/51/52615/w960_52615-61.png)
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
possono verificarsi perdite di car-
burante, creando il rischio di incen-
di.
[HWA12463]
9. Installare i bulloni fissaggio serbatoio
carburante.
10. Installare i pannelli.
11. Installare la sella.
HAU34301
Regolazione del regime del mini-
mo Eseguire il controllo e, se necessario, la re-
golazione del regime del minimo come se-
gue agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Il motore dovrebbe essere caldo prima di
eseguire questa regolazione.
Controllare il regime del minimo e, se ne-
cessario, regolarlo al valore secondo speci-
fica agendo sulla vite di regolazione del
minimo. Per aumentare il regime del mini-
mo, girare la vite in direzione (a). Per ridurre
il regime del minimo, girare la vite in direzio-
ne (b).
NOTASe non si riesce a regolare il regime del mi-
nimo secondo specifica come descritto so-
pra, affidare questa regolazione ad unconcessionario Yamaha.
1. Tubo
1. Posizione originale (riferimento di vernice)
1
1
1. Vite regolazione minimoRegime del minimo:
1250–1350 giri/min.
1
1 (a)
(b)
U36CH0H0.book Page 19 Thursday, December 4, 2008 9:22 AM

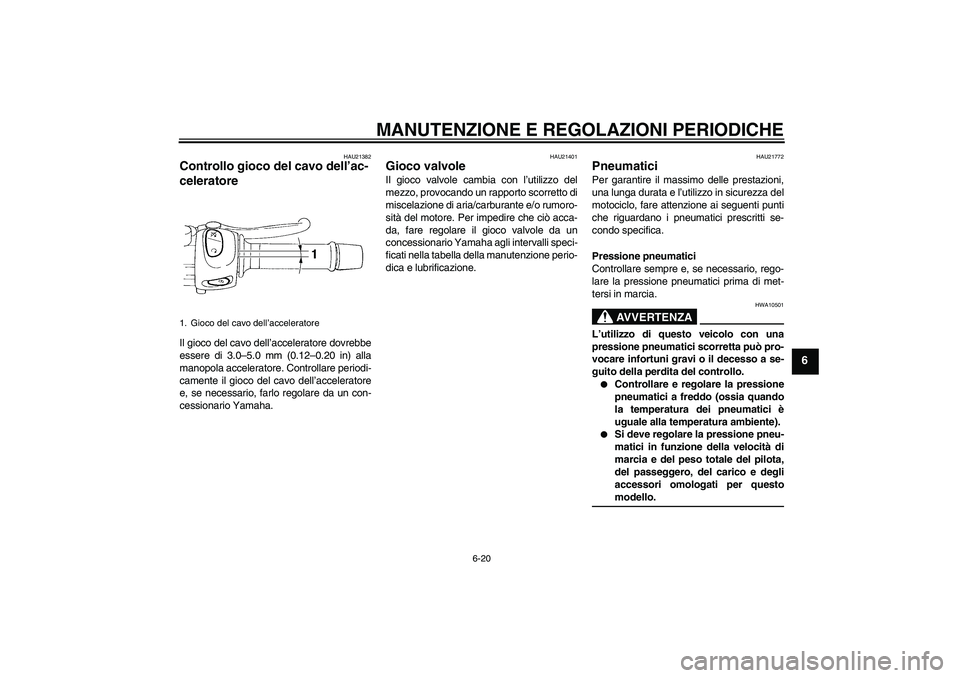

Page 63 of 100

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
HAU21382
Controllo gioco del cavo dell’ac-
celeratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola acceleratore. Controllare periodi-
camente il gioco del cavo dell’acceleratore
e, se necessario, farlo regolare da un con-
cessionario Yamaha.
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU21772
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
motociclo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10501
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.
Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).
Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questomodello.
1. Gioco del cavo dell’acceleratore
U36CH0H0.book Page 20 Thursday, December 4, 2008 9:22 AM

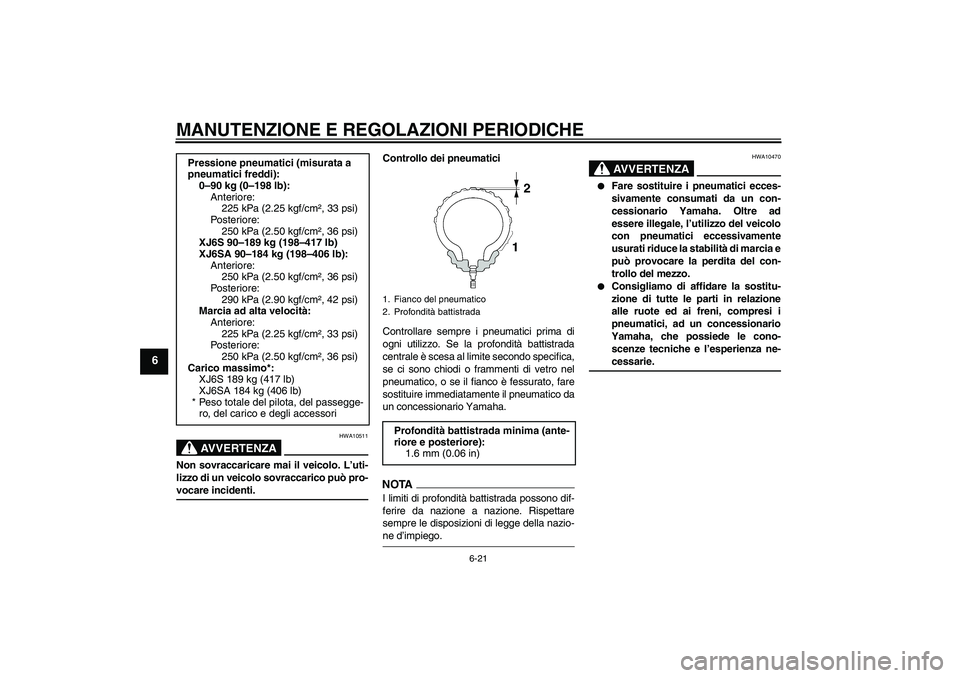

Page 64 of 100

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
AVVERTENZA
HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-vocare incidenti.Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-ne d’impiego.
AVVERTENZA
HWA10470
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità d i m a r c i a e
può provocare la perdita del con-
trollo del mezzo.
Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-cessarie. Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
225 kPa (2.25 kgf/cm², 33 psi)
Poster iore:
250 kPa (2.50 kgf/cm², 36 psi)
XJ6S 90–189 kg (198–417 lb)
XJ6SA 90–184 kg (198–406 lb):
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Poster iore:
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità:
Anteriore:
225 kPa (2.25 kgf/cm², 33 psi)
Poster iore:
250 kPa (2.50 kgf/cm², 36 psi)
Carico massimo*:
XJ6S 189 kg (417 lb)
XJ6SA 184 kg (406 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
1. Fianco del pneumatico
2. Profondità battistradaProfondità battistrada minima (ante-
riore e posteriore):
1.6 mm (0.06 in)
U36CH0H0.book Page 21 Thursday, December 4, 2008 9:22 AM
