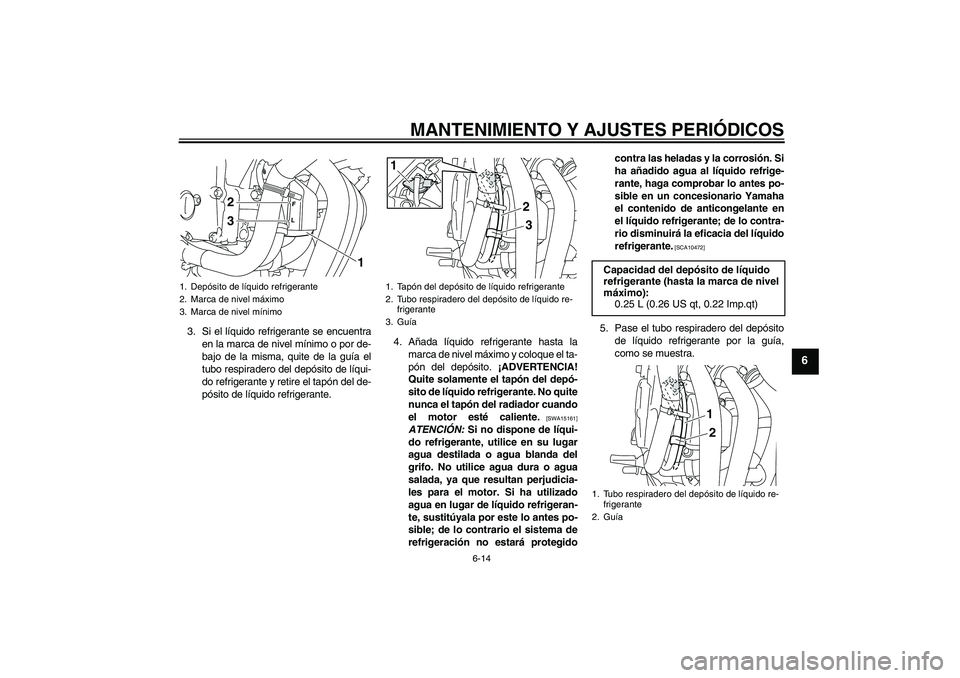

Page 57 of 100

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-14
6
3. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de la misma, quite de la guía el
tubo respiradero del depósito de líqui-
do refrigerante y retire el tapón del de-
pósito de líquido refrigerante.4. Añada líquido refrigerante hasta la
marca de nivel máximo y coloque el ta-
pón del depósito. ¡ADVERTENCIA!
Quite solamente el tapón del depó-
sito de líquido refrigerante. No quite
nunca el tapón del radiador cuando
el motor esté caliente.
[SWA15161]
ATENCIÓN: Si no dispone de líqui-
do refrigerante, utilice en su lugar
agua destilada o agua blanda del
grifo. No utilice agua dura o agua
salada, ya que resultan perjudicia-
les para el motor. Si ha utilizado
agua en lugar de líquido refrigeran-
te, sustitúyala por este lo antes po-
sible; de lo contrario el sistema de
refrigeración no estará protegidocontra las heladas y la corrosión. Si
ha añadido agua al líquido refrige-
rante, haga comprobar lo antes po-
sible en un concesionario Yamaha
el contenido de anticongelante en
el líquido refrigerante; de lo contra-
rio disminuirá la eficacia del líquido
refrigerante.
[SCA10472]
5. Pase el tubo respiradero del depósito
de líquido refrigerante por la guía,
como se muestra.
1. Depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
1 2
3
1. Tapón del depósito de líquido refrigerante
2. Tubo respiradero del depósito de líquido re-
frigerante
3. Guía
3
1
2
Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Tubo respiradero del depósito de líquido re-
frigerante
2. Guía
2 1
U36CS0S0.book Page 14 Friday, December 5, 2008 9:15 AM

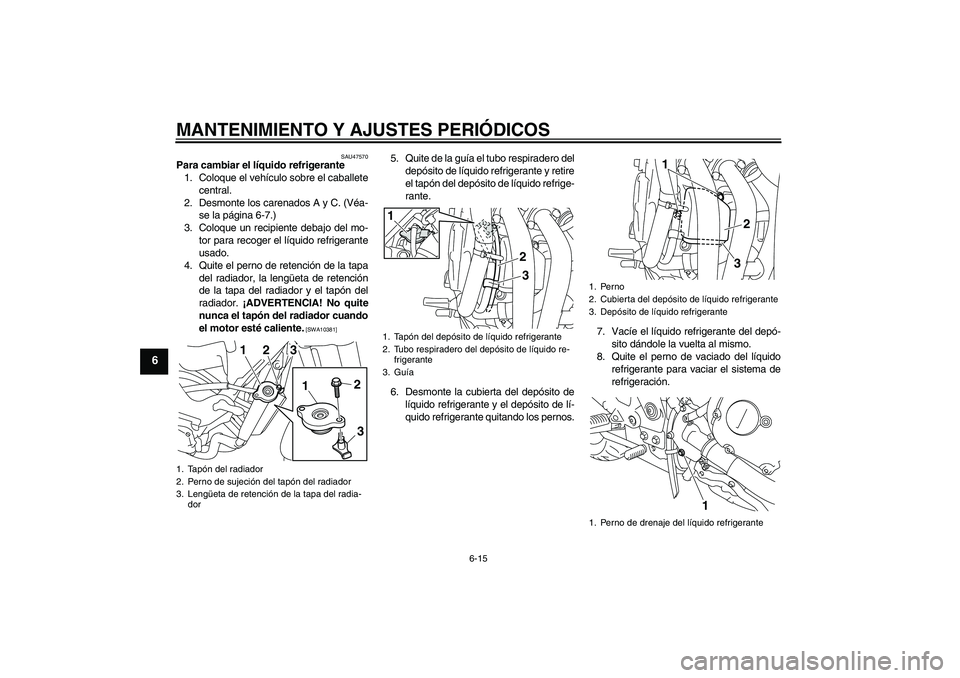

Page 58 of 100

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
6
SAU47570
Para cambiar el líquido refrigerante
1. Coloque el vehículo sobre el caballete
central.
2. Desmonte los carenados A y C. (Véa-
se la página 6-7.)
3. Coloque un recipiente debajo del mo-
tor para recoger el líquido refrigerante
usado.
4. Quite el perno de retención de la tapa
del radiador, la lengüeta de retención
de la tapa del radiador y el tapón del
radiador. ¡ADVERTENCIA! No quite
nunca el tapón del radiador cuando
el motor esté caliente.
[SWA10381]
5. Quite de la guía el tubo respiradero del
depósito de líquido refrigerante y retire
el tapón del depósito de líquido refrige-
rante.
6. Desmonte la cubierta del depósito de
líquido refrigerante y el depósito de lí-
quido refrigerante quitando los pernos.7. Vacíe el líquido refrigerante del depó-
sito dándole la vuelta al mismo.
8. Quite el perno de vaciado del líquido
refrigerante para vaciar el sistema de
refrigeración.
1. Tapón del radiador
2. Perno de sujeción del tapón del radiador
3. Lengüeta de retención de la tapa del radia-
dor
2 2
1 1
3 3
1. Tapón del depósito de líquido refrigerante
2. Tubo respiradero del depósito de líquido re-
frigerante
3. Guía
3
1
2
1. Perno
2. Cubierta del depósito de líquido refrigerante
3. Depósito de líquido refrigerante
1. Perno de drenaje del líquido refrigerante
23 1
1
U36CS0S0.book Page 15 Friday, December 5, 2008 9:15 AM
Page 59 of 100

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
6
9. Cuando haya salido todo el líquido re-
frigerante, lave bien el sistema de refri-
geración con agua limpia del grifo.
10. Coloque el perno de vaciado del líqui-
do refrigerante y apriételo con el par
especificado.NOTACompruebe si la arandela está dañada ycámbiela según sea necesario.
11. Monte el depósito de líquido refrige-
rante y su cubierta situándolos en su
posición original y colocando los per-
nos después.
12. Vierta la cantidad especificada del lí-
quido refrigerante recomendado en el
radiador y en el depósito.13. Ponga el tapón del radiador.
14. Coloque la tapa del depósito de líquido
refrigerante.
15. Arranque el motor, déjelo al ralentí du-
rante algunos minutos y luego párelo.
16. Extraiga el tapón del radiador para
comprobar el nivel de líquido refrige-
rante en el mismo. Si es necesario,
añada líquido refrigerante hasta que
este llegue a la parte superior del ra-
diador; seguidamente coloque el ta-
pón, la lengüeta de retención y el
perno de retención del tapón del radia-
dor.17. Compruebe el nivel de líquido refrige-
rante en el depósito. Si es necesario,
extraiga el tapón del depósito de líqui-
do refrigerante, añada líquido refrige-
rante hasta la marca de nivel máximo
y coloque el tapón.
18. Pase el tubo respiradero del depósito
de líquido refrigerante por la guía,
como se muestra. Par de apriete:
Perno de vaciado del líquido refrige-
rante:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proporción de la mezcla anticonge-
lante/agua:
1:1
Anticongelante recomendado:
Anticongelante de alta calidad al eti-
leno glicol con inhibidores de corro-
sión para motores de aluminio
Cantidad de líquido refrigerante:
Capacidad del radiador (incluidos to-
dos los pasos):
2.00 L (2.11 US qt, 1.76 Imp.qt)
Capacidad del depósito de líquido re-
frigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Tapón del radiador
2. Perno de sujeción del tapón del radiador
3. Lengüeta de retención de la tapa del radia-
dor
2 13
2
1
3
U36CS0S0.book Page 16 Friday, December 5, 2008 9:15 AM

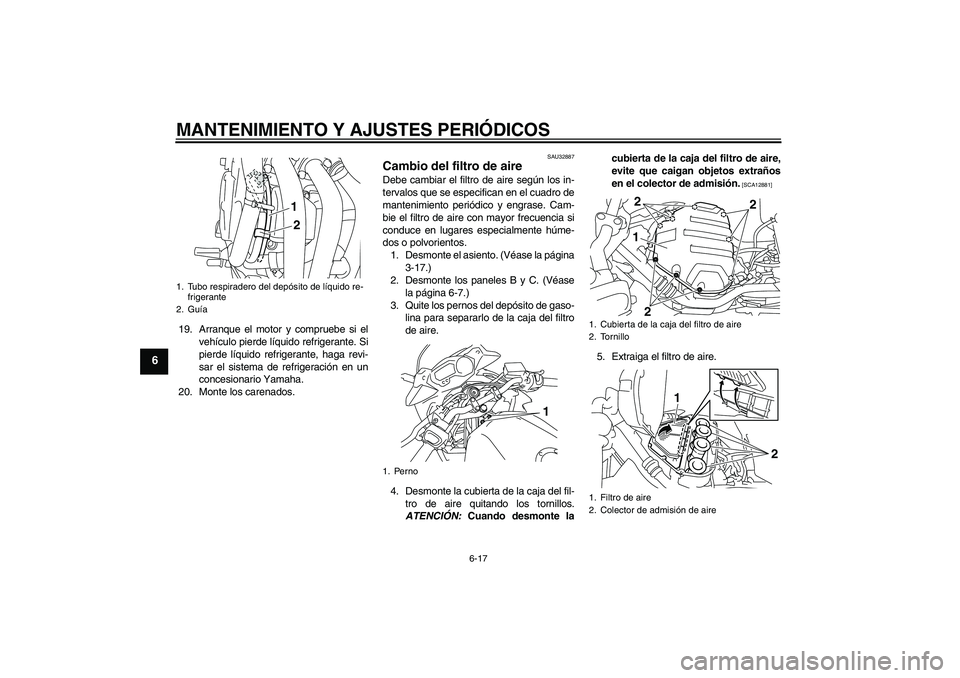

Page 60 of 100

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
6
19. Arranque el motor y compruebe si el
vehículo pierde líquido refrigerante. Si
pierde líquido refrigerante, haga revi-
sar el sistema de refrigeración en un
concesionario Yamaha.
20. Monte los carenados.
SAU32887
Cambio del filtro de aire Debe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Cam-
bie el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos.
1. Desmonte el asiento. (Véase la página
3-17.)
2. Desmonte los paneles B y C. (Véase
la página 6-7.)
3. Quite los pernos del depósito de gaso-
lina para separarlo de la caja del filtro
de aire.
4. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.
ATENCIÓN: Cuando desmonte lacubierta de la caja del filtro de aire,
evite que caigan objetos extraños
en el colector de admisión.
[SCA12881]
5. Extraiga el filtro de aire.
1. Tubo respiradero del depósito de líquido re-
frigerante
2. Guía
2 1
1. Perno
1
1. Cubierta de la caja del filtro de aire
2. Tornillo
1. Filtro de aire
2. Colector de admisión de aire
12
2
2
2 1
U36CS0S0.book Page 17 Friday, December 5, 2008 9:15 AM

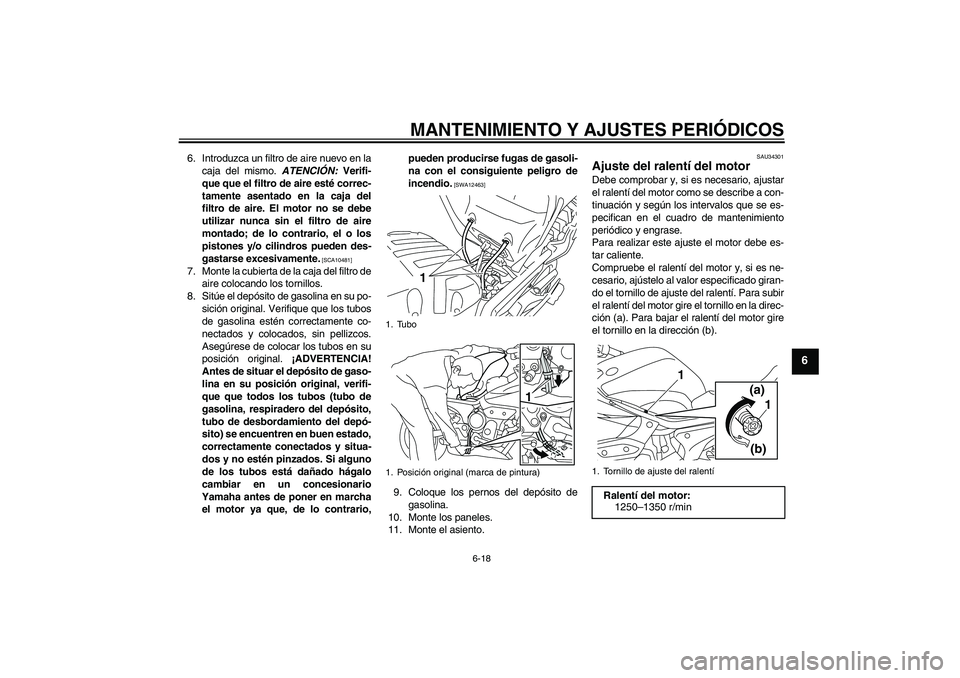

Page 61 of 100

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
6
6. Introduzca un filtro de aire nuevo en la
caja del mismo. ATENCIÓN: Verifi-
que que el filtro de aire esté correc-
tamente asentado en la caja del
filtro de aire. El motor no se debe
utilizar nunca sin el filtro de aire
montado; de lo contrario, el o los
pistones y/o cilindros pueden des-
gastarse excesivamente.
[SCA10481]
7. Monte la cubierta de la caja del filtro de
aire colocando los tornillos.
8. Sitúe el depósito de gasolina en su po-
sición original. Verifique que los tubos
de gasolina estén correctamente co-
nectados y colocados, sin pellizcos.
Asegúrese de colocar los tubos en su
posición original. ¡ADVERTENCIA!
Antes de situar el depósito de gaso-
lina en su posición original, verifi-
que que todos los tubos (tubo de
gasolina, respiradero del depósito,
tubo de desbordamiento del depó-
sito) se encuentren en buen estado,
correctamente conectados y situa-
dos y no estén pinzados. Si alguno
de los tubos está dañado hágalo
cambiar en un concesionario
Yamaha antes de poner en marcha
el motor ya que, de lo contrario,pueden producirse fugas de gasoli-
na con el consiguiente peligro de
incendio.
[SWA12463]
9. Coloque los pernos del depósito de
gasolina.
10. Monte los paneles.
11. Monte el asiento.
SAU34301
Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar
el ralentí del motor como se describe a con-
tinuación y según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.
Para realizar este ajuste el motor debe es-
tar caliente.
Compruebe el ralentí del motor y, si es ne-
cesario, ajústelo al valor especificado giran-
do el tornillo de ajuste del ralentí. Para subir
el ralentí del motor gire el tornillo en la direc-
ción (a). Para bajar el ralentí del motor gire
el tornillo en la dirección (b).
1. Tubo
1. Posición original (marca de pintura)
1
1
1. Tornillo de ajuste del ralentí
Ralentí del motor:
1250–1350 r/min
1
1 (a)
(b)
U36CS0S0.book Page 18 Friday, December 5, 2008 9:15 AM

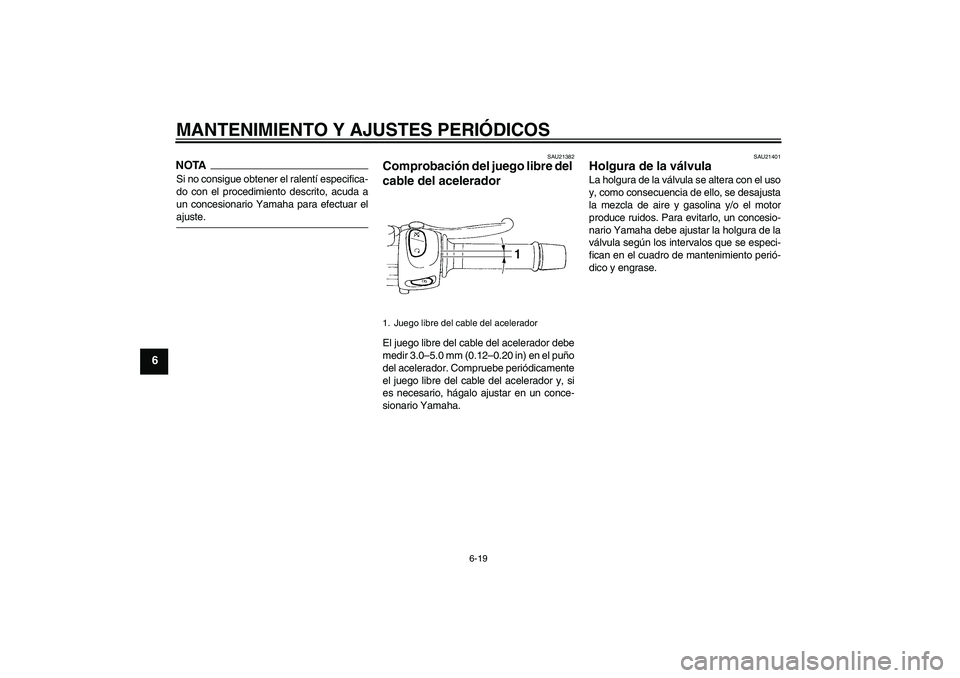

Page 62 of 100
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-19
6
NOTASi no consigue obtener el ralentí especifica-
do con el procedimiento descrito, acuda a
un concesionario Yamaha para efectuar elajuste.
SAU21382
Comprobación del juego libre del
cable del acelerador El juego libre del cable del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el puño
del acelerador. Compruebe periódicamente
el juego libre del cable del acelerador y, si
es necesario, hágalo ajustar en un conce-
sionario Yamaha.
SAU21401
Holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
1. Juego libre del cable del acelerador
U36CS0S0.book Page 19 Friday, December 5, 2008 9:15 AM

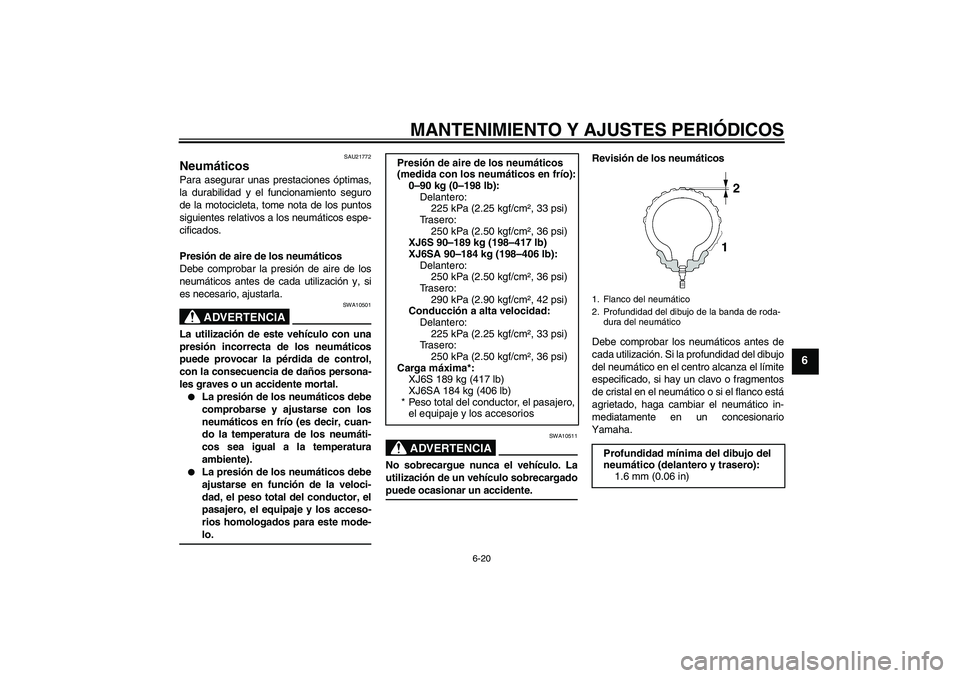

Page 63 of 100

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
6
SAU21772
Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10501
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-lo.
ADVERTENCIA
SWA10511
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargadopuede ocasionar un accidente.Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha. Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
225 kPa (2.25 kgf/cm², 33 psi)
Trasero:
250 kPa (2.50 kgf/cm², 36 psi)
XJ6S 90–189 kg (198–417 lb)
XJ6SA 90–184 kg (198–406 lb):
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Conducción a alta velocidad:
Delantero:
225 kPa (2.25 kgf/cm², 33 psi)
Trasero:
250 kPa (2.50 kgf/cm², 36 psi)
Carga máxima*:
XJ6S 189 kg (417 lb)
XJ6SA 184 kg (406 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
Profundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
U36CS0S0.book Page 20 Friday, December 5, 2008 9:15 AM
Page 64 of 100

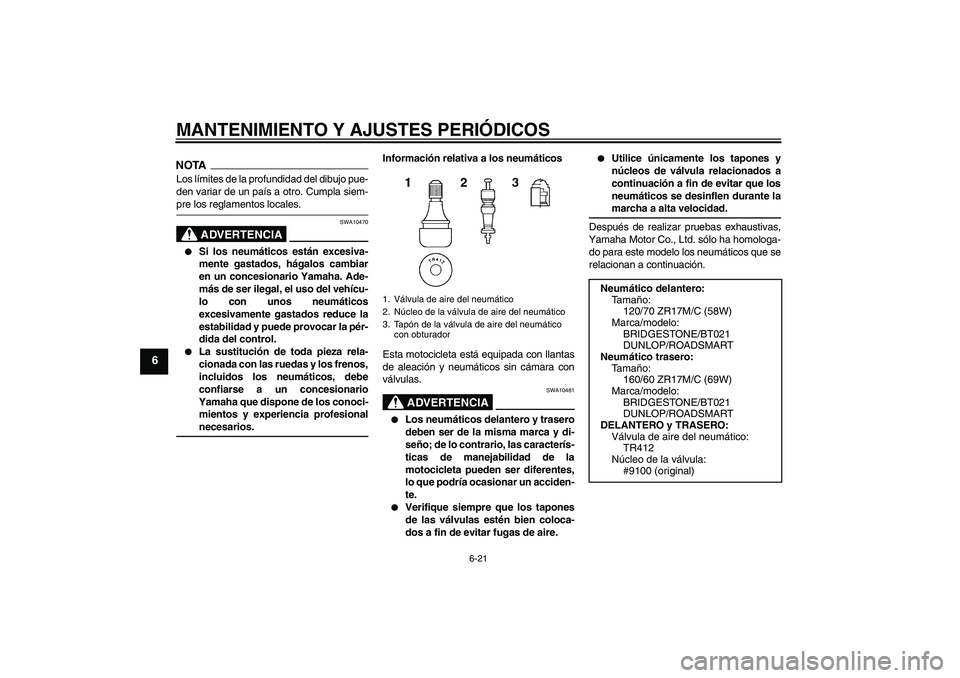

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
6
NOTALos límites de la profundidad del dibujo pue-
den variar de un país a otro. Cumpla siem-pre los reglamentos locales.
ADVERTENCIA
SWA10470
Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.
La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesionalnecesarios.Información relativa a los neumáticos
Esta motocicleta está equipada con llantas
de aleación y neumáticos sin cámara con
válvulas.
ADVERTENCIA
SWA10481
Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario, las caracterís-
ticas de manejabilidad de la
motocicleta pueden ser diferentes,
lo que podría ocasionar un acciden-
te.
Verifique siempre que los tapones
de las válvulas estén bien coloca-
dos a fin de evitar fugas de aire.
Utilice únicamente los tapones y
núcleos de válvula relacionados a
continuación a fin de evitar que los
neumáticos se desinflen durante lamarcha a alta velocidad.
Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homologa-
do para este modelo los neumáticos que se
relacionan a continuación.
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
Neumático delantero:
Ta m año:
120/70 ZR17M/C (58W)
Marca/modelo:
BRIDGESTONE/BT021
DUNLOP/ROADSMART
Neumático trasero:
Ta m año:
160/60 ZR17M/C (69W)
Marca/modelo:
BRIDGESTONE/BT021
DUNLOP/ROADSMART
DELANTERO y TRASERO:
Válvula de aire del neumático:
TR412
Núcleo de la válvula:
#9100 (original)
U36CS0S0.book Page 21 Friday, December 5, 2008 9:15 AM
