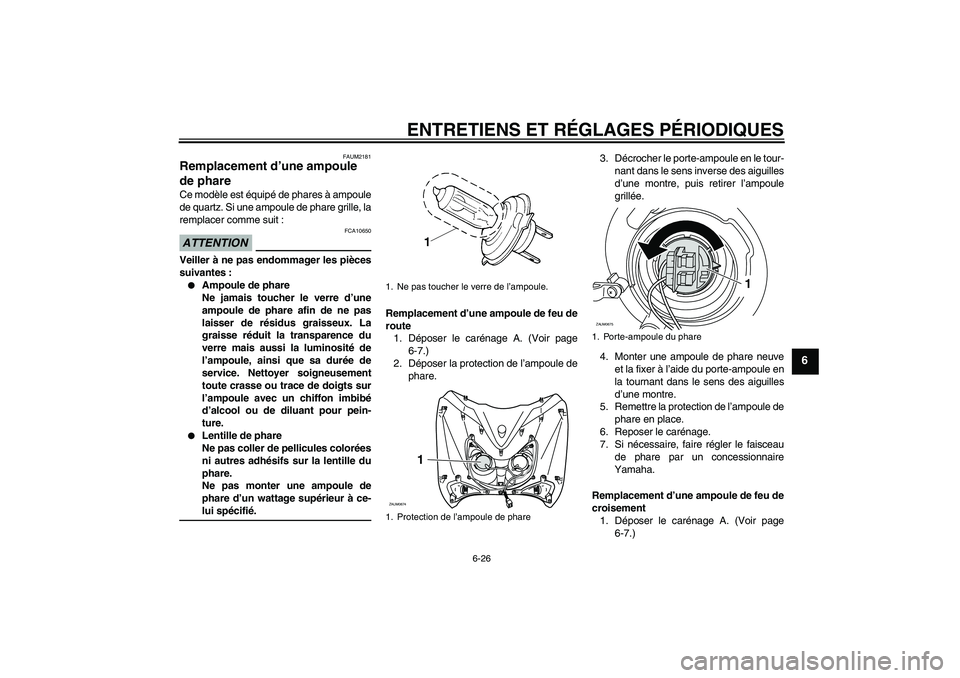

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
6
FAUM2181
Remplacement d’une ampoule
de phare Ce modèle est équipé de phares à ampoule
de quartz. Si une ampoule de phare grille, la
remplacer comme suit :ATTENTION
FCA10650
Veiller à ne pas endommager les pièces
suivantes :

Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour pein-
ture.


Lentille de phare
Ne pas coller de pellicules colorées
ni autres adhésifs sur la lentille du
phare.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-lui spécifié.Remplacement d’une ampoule de feu de
route
1. Déposer le carénage A. (Voir page
6-7.)
2. Déposer la protection de l’ampoule de
phare.3. Décrocher le porte-ampoule en le tour-
nant dans le sens inverse des aiguilles
d’une montre, puis retirer l’ampoule
grillée.
4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule en
la tournant dans le sens des aiguilles
d’une montre.
5. Remettre la protection de l’ampoule de
phare en place.
6. Reposer le carénage.
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
Remplacement d’une ampoule de feu de
croisement
1. Déposer le carénage A. (Voir page
6-7.)
1. Ne pas toucher le verre de l’ampoule.
1. Protection de l’ampoule de phare
1
ZAUM0674
1. Porte-ampoule du phareZAUM0675
1
U16PF1F0.book Page 26 Thursday, July 24, 2008 11:00 AM

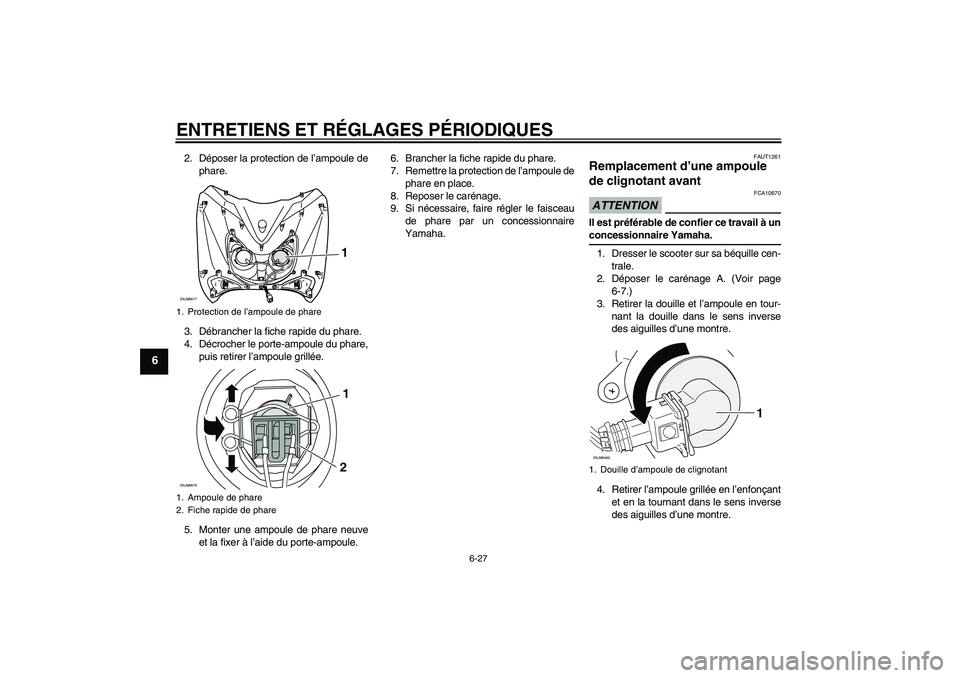

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
6
2. Déposer la protection de l’ampoule de
phare.
3. Débrancher la fiche rapide du phare.
4. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule grillée.
5. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.6. Brancher la fiche rapide du phare.
7. Remettre la protection de l’ampoule de
phare en place.
8. Reposer le carénage.
9. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAUT1261
Remplacement d’une ampoule
de clignotant avant ATTENTION
FCA10670
Il est préférable de confier ce travail à unconcessionnaire Yamaha.
1. Dresser le scooter sur sa béquille cen-
trale.
2. Déposer le carénage A. (Voir page
6-7.)
3. Retirer la douille et l’ampoule en tour-
nant la douille dans le sens inverse
des aiguilles d’une montre.
4. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.
1. Protection de l’ampoule de phare
1. Ampoule de phare
2. Fiche rapide de phare
1
ZAUM0677 ZAUM0678
1
2
1. Douille d’ampoule de clignotant
1
ZAUM0465
U16PF1F0.book Page 27 Thursday, July 24, 2008 11:00 AM

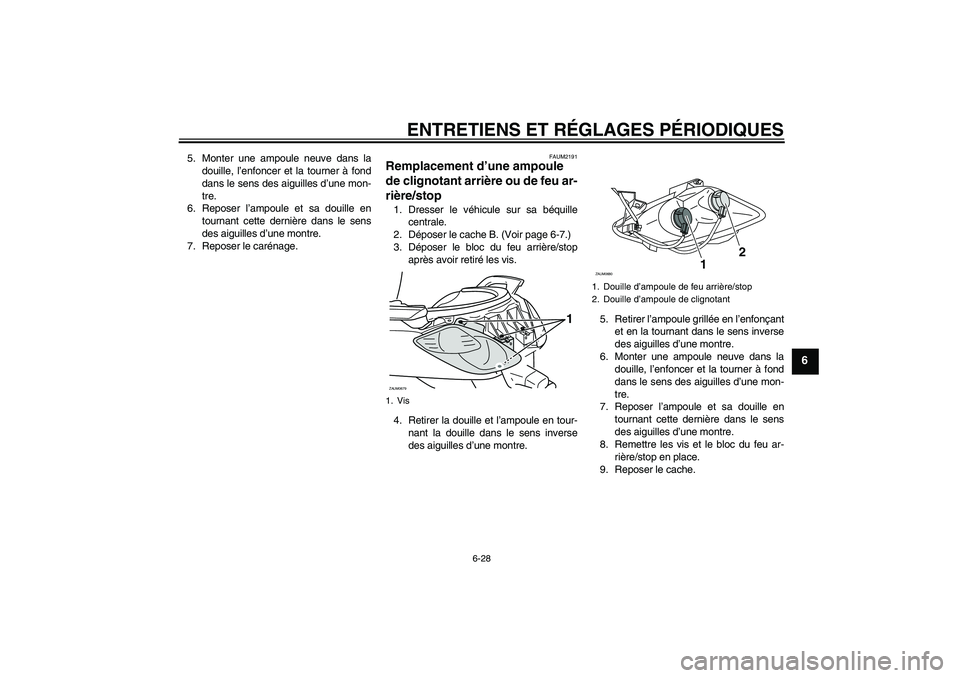

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6
5. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
6. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
7. Reposer le carénage.
FAUM2191
Remplacement d’une ampoule
de clignotant arrière ou de feu ar-
rière/stop 1. Dresser le véhicule sur sa béquille
centrale.
2. Déposer le cache B. (Voir page 6-7.)
3. Déposer le bloc du feu arrière/stop
après avoir retiré les vis.
4. Retirer la douille et l’ampoule en tour-
nant la douille dans le sens inverse
des aiguilles d’une montre.5. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.
6. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
7. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
8. Remettre les vis et le bloc du feu ar-
rière/stop en place.
9. Reposer le cache.1. VisZAUM0679
1
1. Douille d’ampoule de feu arrière/stop
2. Douille d’ampoule de clignotantZAUM0680
12
U16PF1F0.book Page 28 Thursday, July 24, 2008 11:00 AM

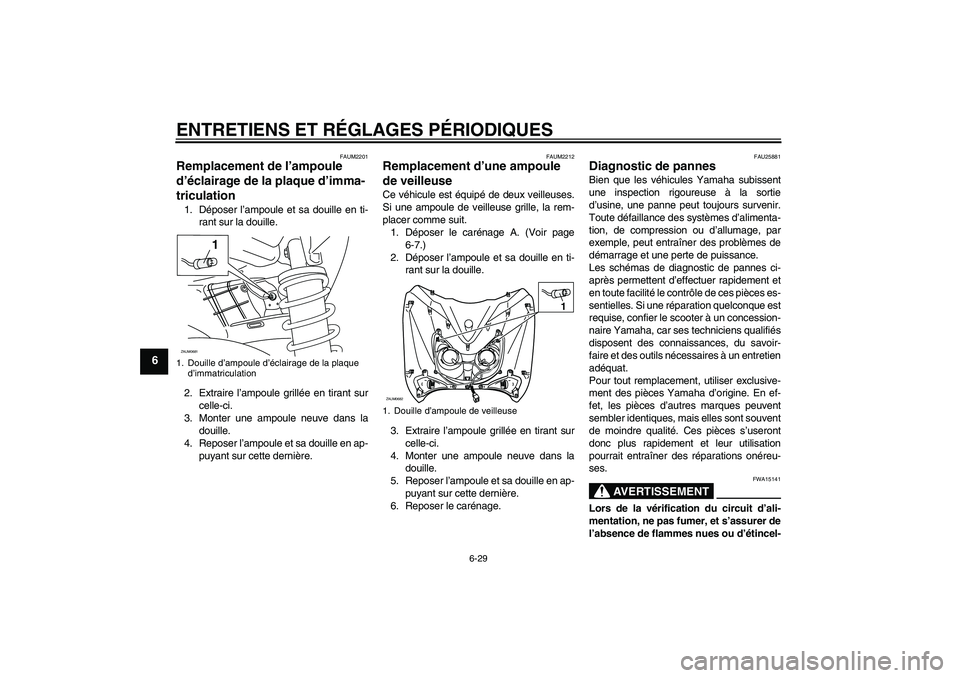

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
6
FAUM2201
Remplacement de l’ampoule
d’éclairage de la plaque d’imma-
triculation 1. Déposer l’ampoule et sa douille en ti-
rant sur la douille.
2. Extraire l’ampoule grillée en tirant sur
celle-ci.
3. Monter une ampoule neuve dans la
douille.
4. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
FAUM2212
Remplacement d’une ampoule
de veilleuse Ce véhicule est équipé de deux veilleuses.
Si une ampoule de veilleuse grille, la rem-
placer comme suit.
1. Déposer le carénage A. (Voir page
6-7.)
2. Déposer l’ampoule et sa douille en ti-
rant sur la douille.
3. Extraire l’ampoule grillée en tirant sur
celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
6. Reposer le carénage.
FAU25881
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier le scooter à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à un entretien
adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-
1. Douille d’ampoule d’éclairage de la plaque
d’immatriculationZAUM0681
1
1. Douille d’ampoule de veilleuseZAUM0682
1
U16PF1F0.book Page 29 Thursday, July 24, 2008 11:00 AM

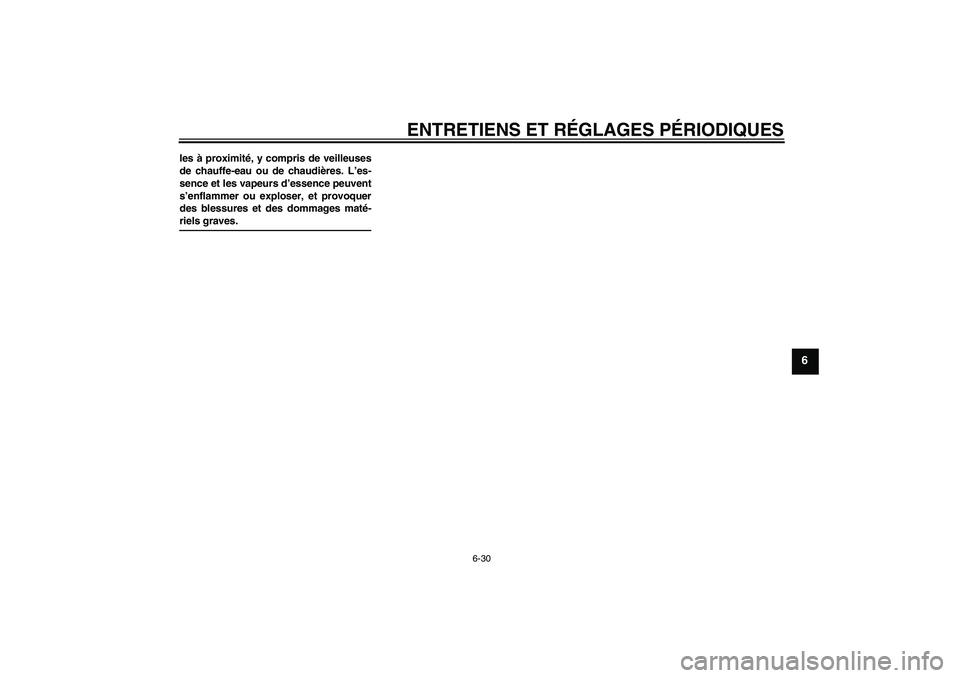

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-30
6
les à proximité, y compris de veilleuses
de chauffe-eau ou de chaudières. L’es-
sence et les vapeurs d’essence peuvent
s’enflammer ou exploser, et provoquer
des blessures et des dommages maté-riels graves.
U16PF1F0.book Page 30 Thursday, July 24, 2008 11:00 AM

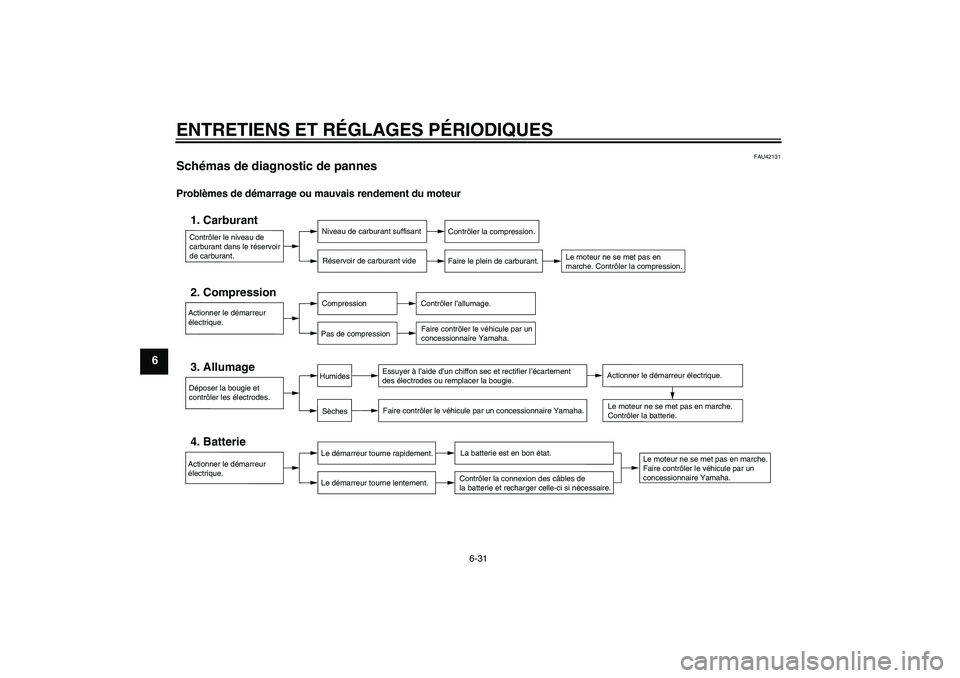

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-31
6
FAU42131
Schémas de diagnostic de pannes Problèmes de démarrage ou mauvais rendement du moteur
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier l’écartement
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
U16PF1F0.book Page 31 Thursday, July 24, 2008 11:00 AM

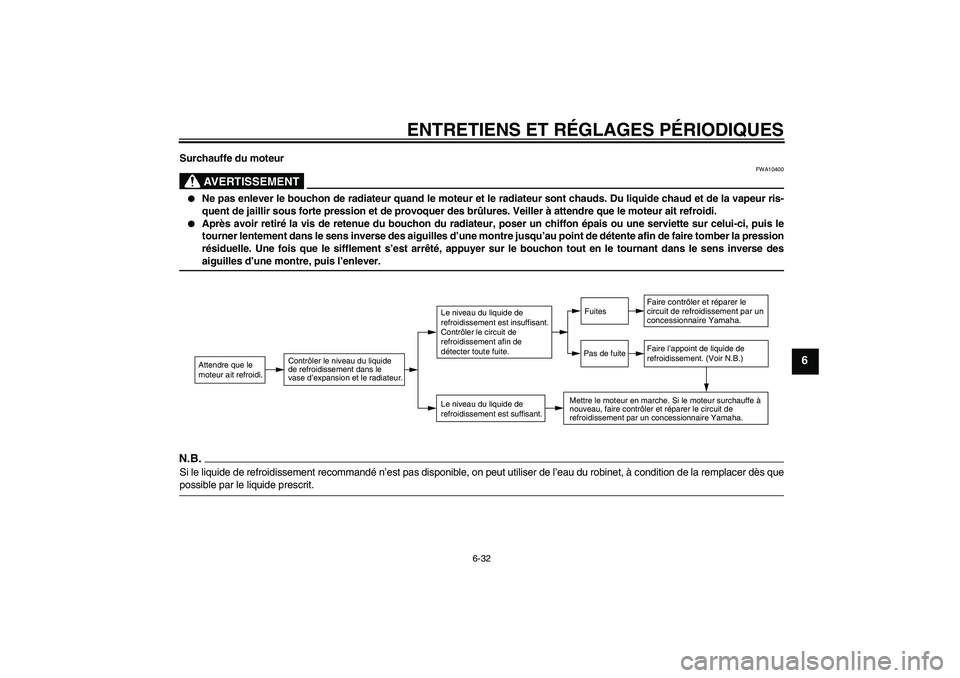

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-32
6
Surchauffe du moteur
AVERTISSEMENT
FWA10400


Ne pas enlever le bouchon de radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur ris-
quent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.


Après avoir retiré la vis de retenue du bouchon du radiateur, poser un chiffon épais ou une serviette sur celui-ci, puis le
tourner lentement dans le sens inverse des aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression
résiduelle. Une fois que le sifflement s’est arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse desaiguilles d’une montre, puis l’enlever.
N.B.Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès quepossible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
U16PF1F0.book Page 32 Thursday, July 24, 2008 11:00 AM

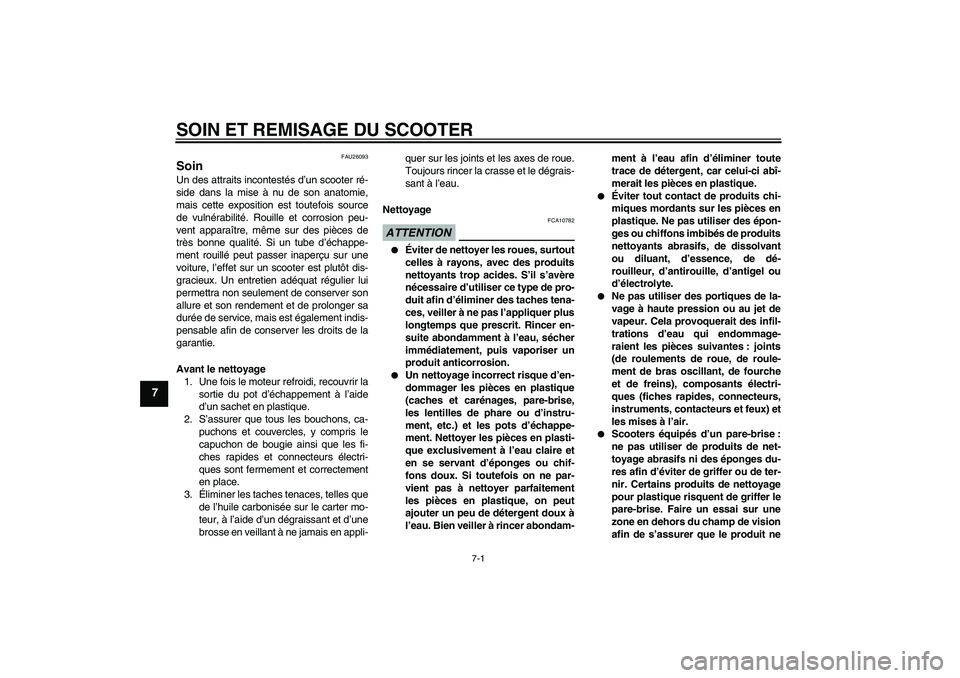

SOIN ET REMISAGE DU SCOOTER
7-1
7
FAU26093
Soin Un des attraits incontestés d’un scooter ré-
side dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion peu-
vent apparaître, même sur des pièces de
très bonne qualité. Si un tube d’échappe-
ment rouillé peut passer inaperçu sur une
voiture, l’effet sur un scooter est plutôt dis-
gracieux. Un entretien adéquat régulier lui
permettra non seulement de conserver son
allure et son rendement et de prolonger sa
durée de service, mais est également indis-
pensable afin de conserver les droits de la
garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les fi-
ches rapides et connecteurs électri-
ques sont fermement et correctement
en place.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-quer sur les joints et les axes de roue.
Toujours rincer la crasse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION
FCA10782


Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.


Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plasti-
que exclusivement à l’eau claire et
en se servant d’éponges ou chif-
fons doux. Si toutefois on ne par-
vient pas à nettoyer parfaitement
les pièces en plastique, on peut
ajouter un peu de détergent doux à
l’eau. Bien veiller à rincer abondam-ment à l’eau afin d’éliminer toute
trace de détergent, car celui-ci abî-
merait les pièces en plastique.


Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des épon-
ges ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou
d’électrolyte.


Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.


Scooters équipés d’un pare-brise :
ne pas utiliser de produits de net-
toyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de ter-
nir. Certains produits de nettoyage
pour plastique risquent de griffer le
pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit ne
U16PF1F0.book Page 1 Thursday, July 24, 2008 11:00 AM
