FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
3. Cierre la cubierta del tapón del depósi-
to de gasolina.
ADVERTENCIA
SWA11091
Después de repostar, verifique que el ta-
pón del depósito de gasolina quede co-
rrectamente cerrado. Una fuga degasolina significa peligro de incendio.
SAU13212

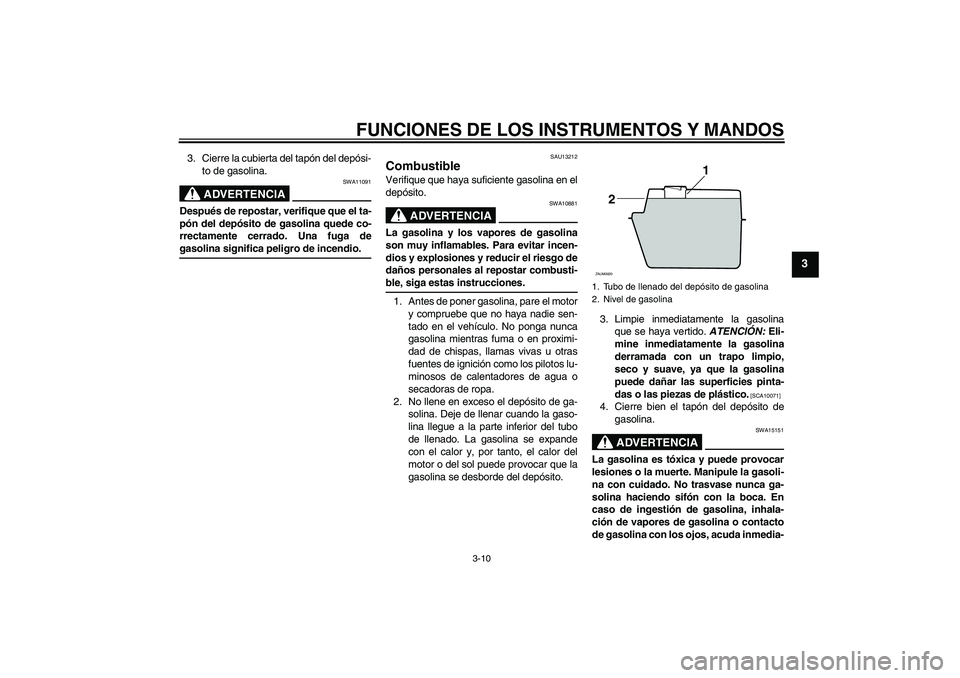

Combustible Verifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10881
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-ble, siga estas instrucciones.
1. Antes de poner gasolina, pare el motor
y compruebe que no haya nadie sen-
tado en el vehículo. No ponga nunca
gasolina mientras fuma o en proximi-
dad de chispas, llamas vivas u otras
fuentes de ignición como los pilotos lu-
minosos de calentadores de agua o
secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Deje de llenar cuando la gaso-
lina llegue a la parte inferior del tubo
de llenado. La gasolina se expande
con el calor y, por tanto, el calor del
motor o del sol puede provocar que la
gasolina se desborde del depósito.3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10071]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15151
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia-1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
1
2
ZAUM0020
U16PS1S0.book Page 10 Wednesday, July 30, 2008 9:10 AM
Page 26 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si lecae gasolina sobre la ropa, cámbiese.
SAU13390
ATENCIÓN
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-pe.
El motor Yamaha ha sido diseñado para
funcionar con gasolina súper sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca. El uso de gasolina sin plomo
prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.
SAU13445

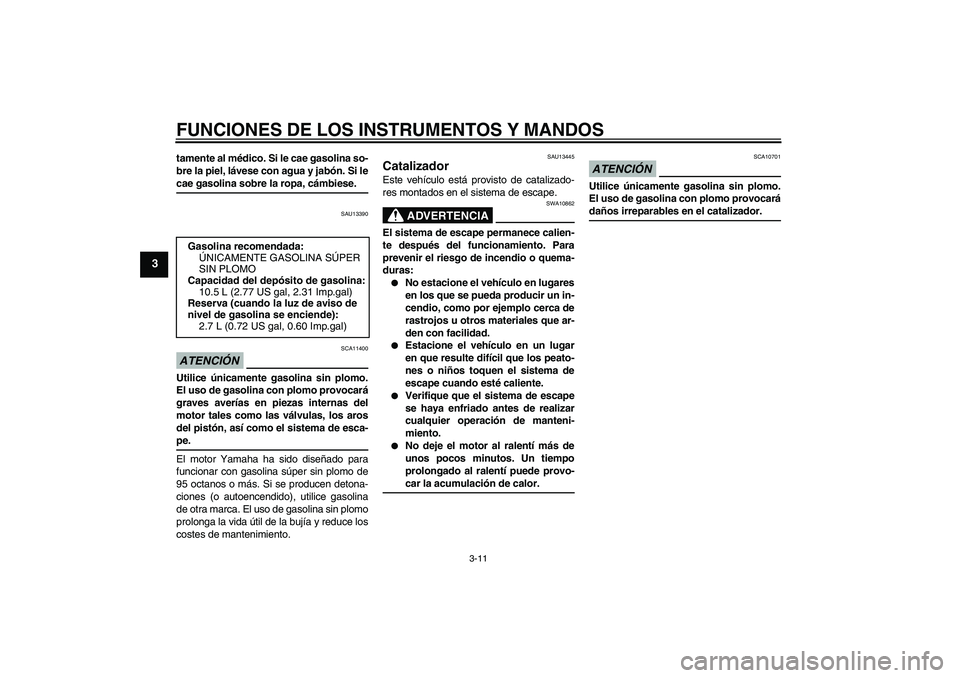

Catalizador Este vehículo está provisto de catalizado-
res montados en el sistema de escape.
ADVERTENCIA
SWA10862
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:
No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.
Estacione el vehículo en un lugar
en que resulte difícil que los peato-
nes o niños toquen el sistema de
escape cuando esté caliente.
Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.
No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-car la acumulación de calor.
ATENCIÓN
SCA10701
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocarádaños irreparables en el catalizador.
Gasolina recomendada:
ÚNICAMENTE GASOLINA SÚPER
SIN PLOMO
Capacidad del depósito de gasolina:
10.5 L (2.77 US gal, 2.31 Imp.gal)
Reserva (cuando la luz de aviso de
nivel de gasolina se enciende):
2.7 L (0.72 US gal, 0.60 Imp.gal)
U16PS1S0.book Page 11 Wednesday, July 30, 2008 9:10 AM
Page 27 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
SAU13932

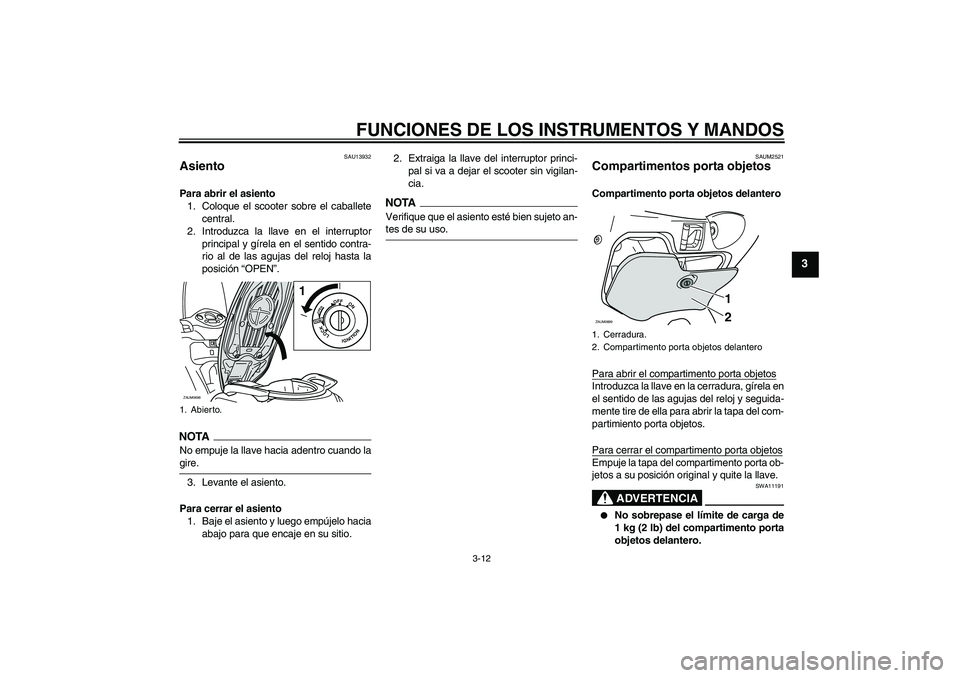

Asiento Para abrir el asiento
1. Coloque el scooter sobre el caballete
central.
2. Introduzca la llave en el interruptor
principal y gírela en el sentido contra-
rio al de las agujas del reloj hasta la
posición “OPEN”.NOTANo empuje la llave hacia adentro cuando lagire.
3. Levante el asiento.
Para cerrar el asiento
1. Baje el asiento y luego empújelo hacia
abajo para que encaje en su sitio.2. Extraiga la llave del interruptor princi-
pal si va a dejar el scooter sin vigilan-
cia.
NOTAVerifique que el asiento esté bien sujeto an-tes de su uso.
SAUM2521
Compartimentos porta objetos Compartimento porta objetos delantero
Para abrir el compartimento porta objetosIntroduzca la llave en la cerradura, gírela en
el sentido de las agujas del reloj y seguida-
mente tire de ella para abrir la tapa del com-
partimiento porta objetos.
Para cerrar el compartimento porta objetosEmpuje la tapa del compartimento porta ob-
jetos a su posición original y quite la llave.
ADVERTENCIA
SWA11191
No sobrepase el límite de carga de
1 kg (2 lb) del compartimento porta
objetos delantero.
1. Abierto.ZAUM0698
1
PUSHOPEN
OFFON
LOCK
IGNITION
1. Cerradura.
2. Compartimento porta objetos delantero
1
2
ZAUM0699
U16PS1S0.book Page 12 Wednesday, July 30, 2008 9:10 AM
Page 28 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
No sobrepase la carga máxima de185 kg (408 lb) del vehículo.
Compartimento porta objetos trasero
Debajo del asiento hay un compartimento
porta objetos. (Véase la página 3-12.)ADVERTENCIA
SWAT1051
No sobrepase el límite de carga de
5 kg (11 lb) del compartimento porta
objetos trasero.
No sobrepase la carga máxima de185 kg (408 lb) del vehículo.
ATENCIÓN
SCA10080
Tenga en cuenta los puntos siguientes
cuando utilice el compartimento porta
objetos.
El compartimento porta objetos
acumula calor cuando queda ex-
puesto al sol; por lo tanto, no guar-
de en su interior nada que pueda
ser susceptible al calor.
Para evitar que se extienda la hu-
medad por el compartimento porta
objetos, envuelva los objetos hú-
medos en una bolsa de plástico an-
tes de guardarlos en el
compartimento.
El compartimento porta objetos
puede mojarse durante el lavado
del scooter; envuelva los objetos
guardados en el compartimento en
una bolsa de plástico.
No guarde en el compartimento
porta objetos objetos de valor o quese puedan romper.
Para guardar un casco en el compartimento
porta objetos, colóquelo con la parte delan-
tera hacia atrás.
NOTA
Algunos cascos no se pueden guardar
en el compartimento porta objetos de-
bido a su tamaño o forma.
No deje el scooter desatendido con elasiento abierto.
SAUM2490

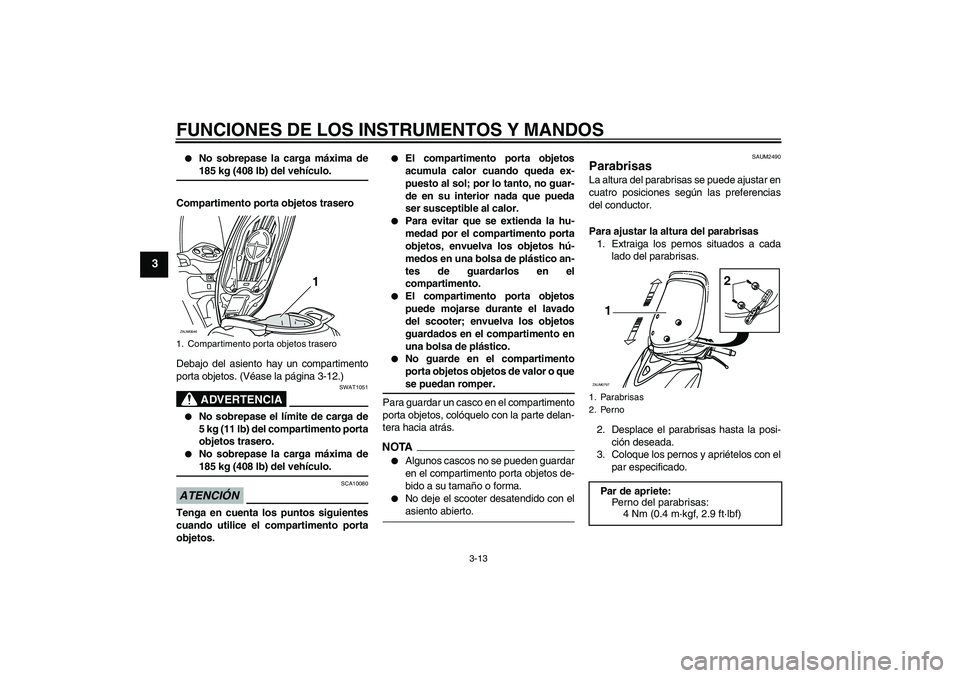

Parabrisas La altura del parabrisas se puede ajustar en
cuatro posiciones según las preferencias
del conductor.
Para ajustar la altura del parabrisas
1. Extraiga los pernos situados a cada
lado del parabrisas.
2. Desplace el parabrisas hasta la posi-
ción deseada.
3. Coloque los pernos y apriételos con el
par especificado.
1. Compartimento porta objetos traseroZAUM0646
1
1. Parabrisas
2. PernoPar de apriete:
Perno del parabrisas:
4 Nm (0.4 m·kgf, 2.9 ft·lbf)ZAUM0797
1
2
U16PS1S0.book Page 13 Wednesday, July 30, 2008 9:10 AM
Page 29 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
ADVERTENCIA
SWA10920
Después de ajustar el parabrisas:
Apriete bien los pernos del parabri-
sas.
Gire el manillar a la izquierda y a la
derecha para verificar que no esté
atascado y que el parabrisas no to-
que ninguna otra pieza.
Abra el acelerador y verifique que el
puño vuelva correctamente al sol-
tarlo; de lo contrario puede produ-cirse un accidente o lesiones.
SAU14881

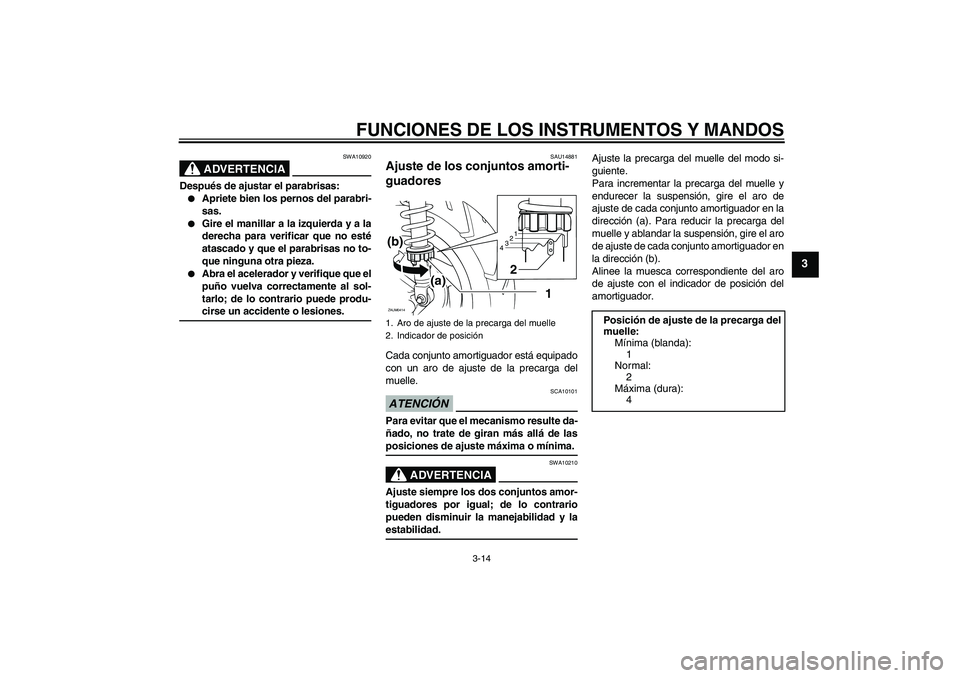

Ajuste de los conjuntos amorti-
guadores Cada conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle.ATENCIÓN
SCA10101
Para evitar que el mecanismo resulte da-
ñado, no trate de giran más allá de lasposiciones de ajuste máxima o mínima.
ADVERTENCIA
SWA10210
Ajuste siempre los dos conjuntos amor-
tiguadores por igual; de lo contrario
pueden disminuir la manejabilidad y laestabilidad.Ajuste la precarga del muelle del modo si-
guiente.
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste de cada conjunto amortiguador en la
dirección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el aro
de ajuste de cada conjunto amortiguador en
la dirección (b).
Alinee la muesca correspondiente del aro
de ajuste con el indicador de posición del
amortiguador.1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
1
2
3
4
1
2
(b)
(a)
ZAUM0414
Posición de ajuste de la precarga del
muelle:
Mínima (blanda):
1
Normal:
2
Máxima (dura):
4
U16PS1S0.book Page 14 Wednesday, July 30, 2008 9:10 AM
Page 30 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
SAU15112

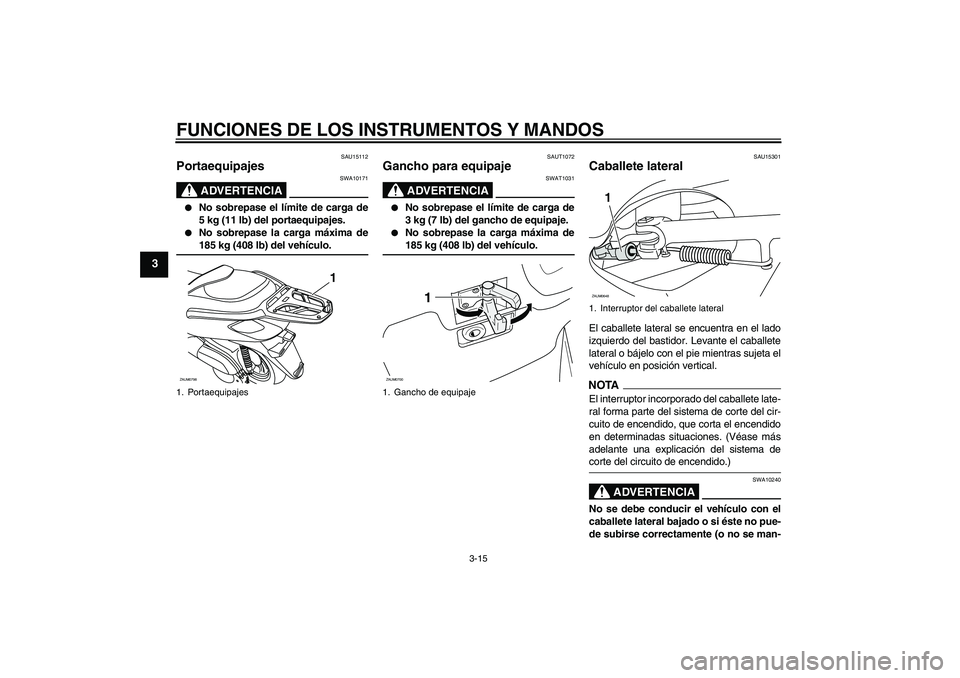

Portaequipajes
ADVERTENCIA
SWA10171
No sobrepase el límite de carga de
5 kg (11 lb) del portaequipajes.
No sobrepase la carga máxima de185 kg (408 lb) del vehículo.
SAUT1072
Gancho para equipaje
ADVERTENCIA
SWAT1031
No sobrepase el límite de carga de
3 kg (7 lb) del gancho de equipaje.
No sobrepase la carga máxima de185 kg (408 lb) del vehículo.
SAU15301
Caballete lateral El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTA
El interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase más
adelante una explicación del sistema decorte del circuito de encendido.)
ADVERTENCIA
SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
1. PortaequipajesZAUM0798
1
1. Gancho de equipajeZAUM0700
1
1. Interruptor del caballete lateralZAUM0648
1
U16PS1S0.book Page 15 Wednesday, July 30, 2008 9:10 AM
Page 31 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3

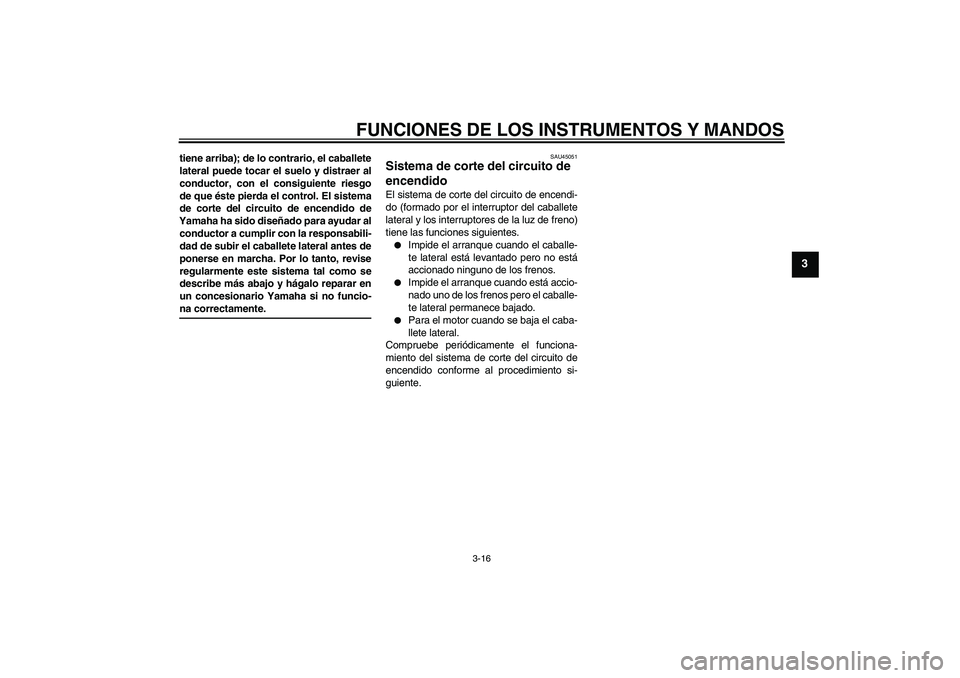

tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
de corte del circuito de encendido de
Yamaha ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise
regularmente este sistema tal como se
describe más abajo y hágalo reparar en
un concesionario Yamaha si no funcio-na correctamente.
SAU45051
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral y los interruptores de la luz de freno)
tiene las funciones siguientes.
Impide el arranque cuando el caballe-
te lateral está levantado pero no está
accionado ninguno de los frenos.
Impide el arranque cuando está accio-
nado uno de los frenos pero el caballe-
te lateral permanece bajado.
Para el motor cuando se baja el caba-
llete lateral.

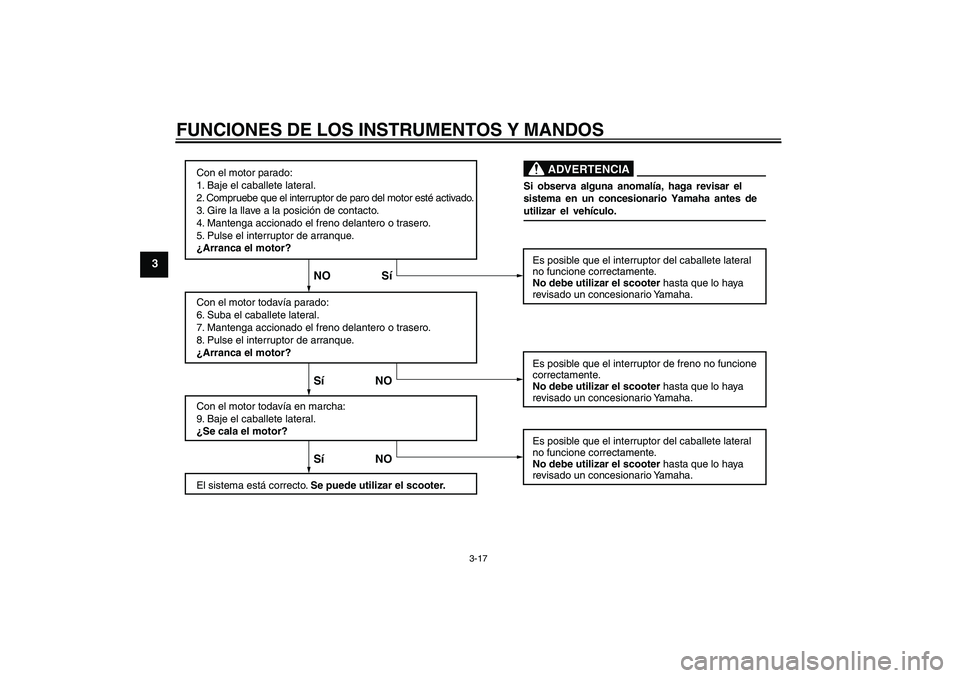

Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
U16PS1S0.book Page 16 Wednesday, July 30, 2008 9:10 AM
Page 32 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
3
Con el motor parado:
1. Baje el caballete lateral.
2. Compruebe que el interruptor de paro del motor esté activado.
3. Gire la llave a la posición de contacto.
4. Mantenga accionado el freno delantero o trasero.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía parado:
6. Suba el caballete lateral.
7. Mantenga accionado el freno delantero o trasero.
8. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
9. Baje el caballete lateral.
¿Se cala el motor?
El sistema está correcto. Se puede utilizar el scooter.Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
Es posible que el interruptor de freno no funcione
correctamente.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
Sí NO Sí NO NO Sí
Si observa alguna anomalía, haga revisar el
sistema en un concesionario Yamaha antes de
utilizar el vehículo.
ADVERTENCIA
U16PS1S0.book Page 17 Wednesday, July 30, 2008 9:10 AM
