DESCRIPTION
FAU10410

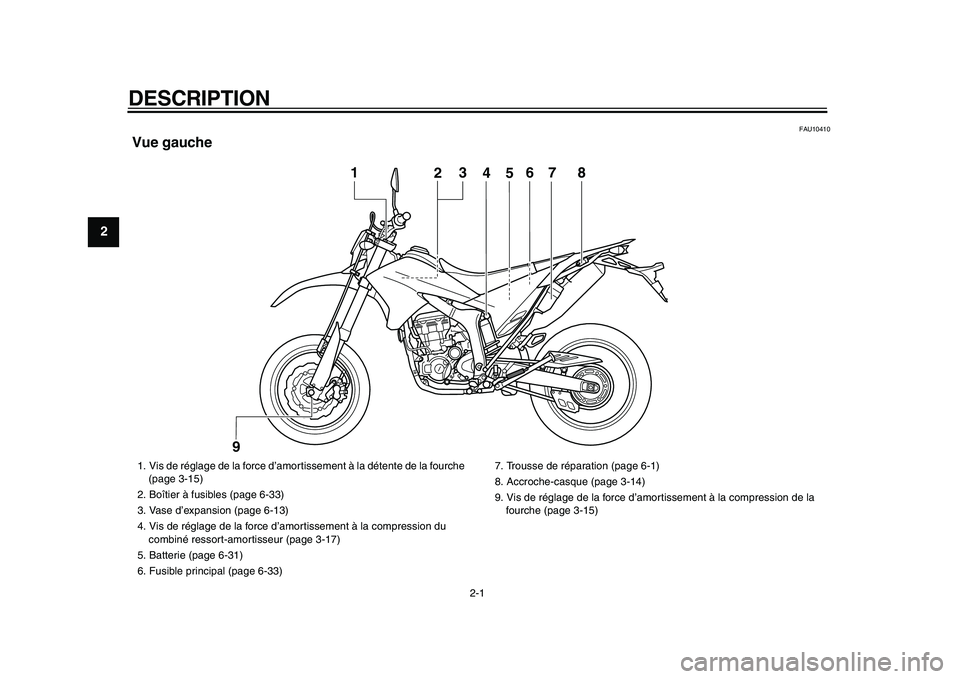

Vue gauche
4
5
1
2
3
6
7
8
9

1. Vis de réglage de la force d’amortissement à la détente de la fourche
(page 3-15)
2. Boîtier à fusibles (page 6-33)
3. Vase d’expansion (page 6-13)
4. Vis de réglage de la force d’amortissement à la compression du
combiné ressort-amortisseur (page 3-17)
5. Batterie (page 6-31)
6. Fusible principal (page 6-33)7. Trousse de réparation (page 6-1)
8. Accroche-casque (page 3-14)
9. Vis de réglage de la force d’amortissement à la compression de la
fourche (page 3-15)
✼✦✥✱✳✦✳✣ ✤



COMMANDES ET INSTRUMENTS
3-17
2
34
5
6
7
8
9

lors de la purge de la fourche.
2. Retirer les vis de purge et laisser tout
l’air s’échapper des deux bras de four-
che.
3. Remettre les vis de purge en place.

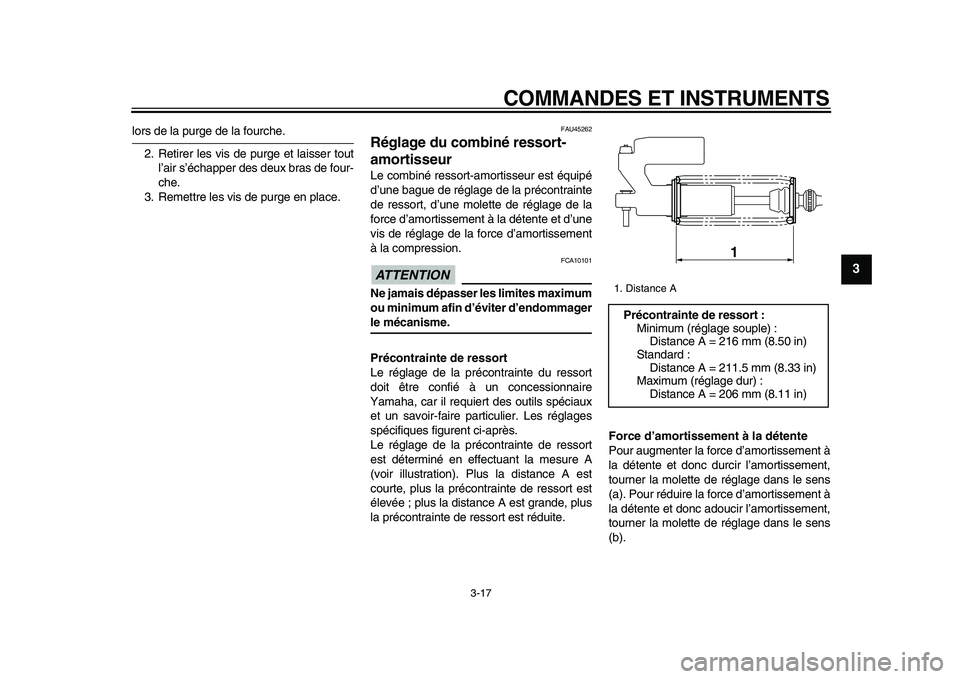

FAU45262
Réglage du combiné ressort-
amortisseur
Le combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
de ressort, d’une molette de réglage de la
force d’amortissement à la détente et d’une
vis de réglage de la force d’amortissement
à la compression.
ATTENTION

FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommager
le mécanisme.
Précontrainte de ressort
Le réglage de la précontrainte du ressort
doit être confié à un concessionnaire
Yamaha, car il requiert des outils spéciaux
et un savoir-faire particulier. Les réglages
spécifiques figurent ci-après.
Le réglage de la précontrainte de ressort
est déterminé en effectuant la mesure A
(voir illustration). Plus la distance A est
courte, plus la précontrainte de ressort est
élevée ; plus la distance A est grande, plus
la précontrainte de ressort est réduite.
Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la molette de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la détente et donc adoucir l’amortissement,
tourner la molette de réglage dans le sens
(b).
1. Distance A
Précontrainte de ressort :
Minimum (réglage souple) :
Distance A = 216 mm (8.50 in)
Standard :
Distance A = 211.5 mm (8.33 in)
Maximum (réglage dur) :
Distance A = 206 mm (8.11 in)
1
✼✦✥✱✳✦✳✣ ✤✪



ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-40
2
3
4
5
67
8
9

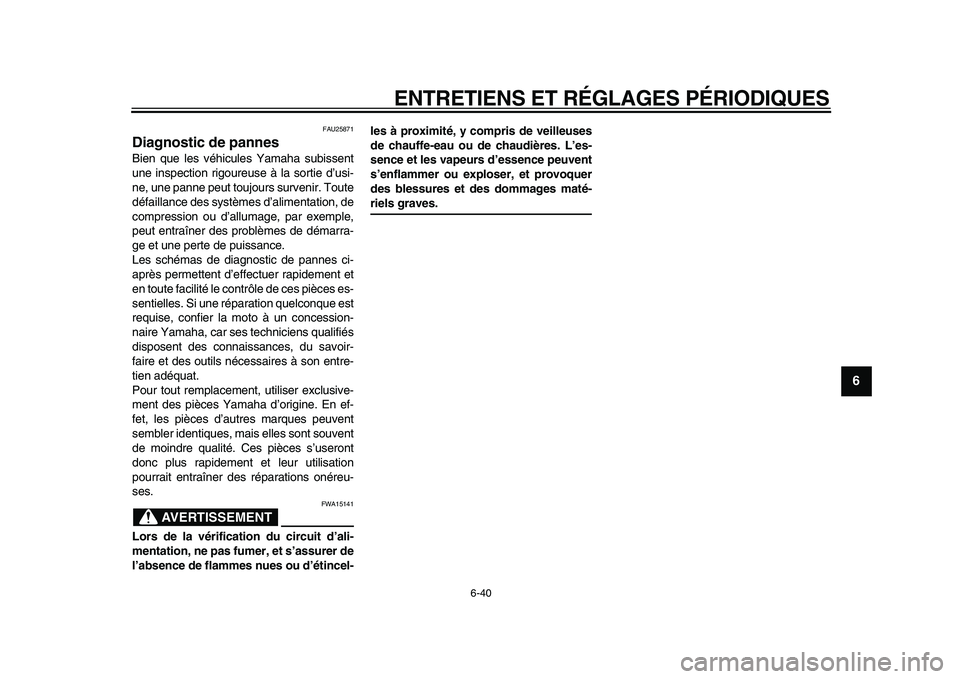

FAU25871
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie d’usi-
ne, une panne peut toujours survenir. Toute
défaillance des systèmes d’alimentation, de
compression ou d’allumage, par exemple,
peut entraîner des problèmes de démarra-
ge et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT

FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-les à proximité, y compris de veilleuses
de chauffe-eau ou de chaudières. L’es-
sence et les vapeurs d’essence peuvent
s’enflammer ou exploser, et provoquer
des blessures et des dommages maté-
riels graves.
✼✦✥✱✳✦✳✣ ✧✣



8-1
1
2
3
4
5
6
7
8
9

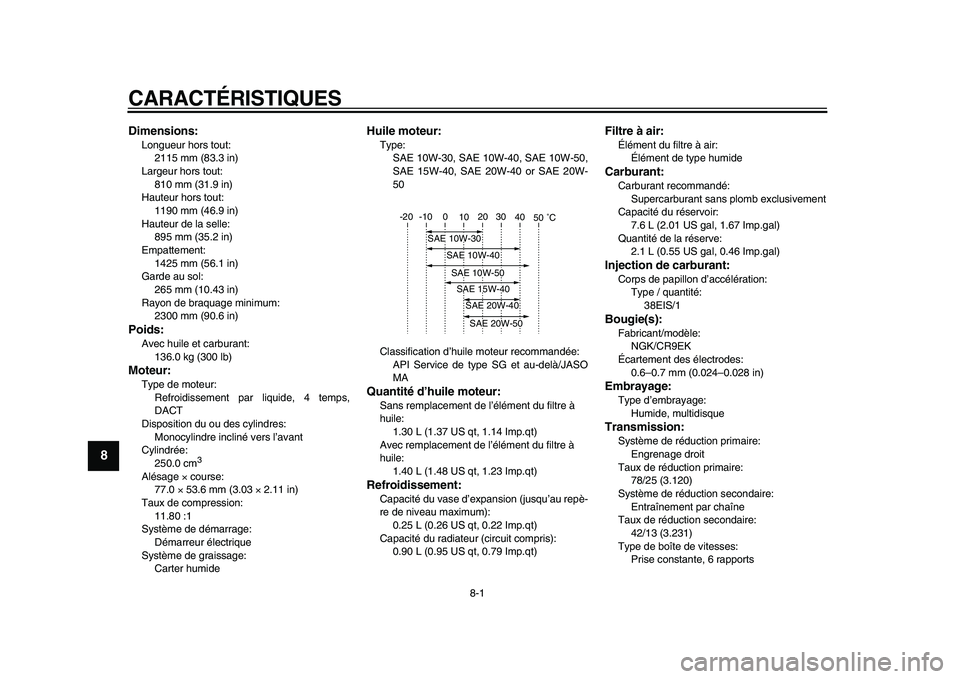

CARACTÉRISTIQUES
FAU2633T
Dimensions:
Longueur hors tout:
2115 mm (83.3 in)
Largeur hors tout:
810 mm (31.9 in)
Hauteur hors tout:
1190 mm (46.9 in)
Hauteur de la selle:
895 mm (35.2 in)
Empattement:
1425 mm (56.1 in)
Garde au sol:
265 mm (10.43 in)
Rayon de braquage minimum:
2300 mm (90.6 in)
Poids:
Avec huile et carburant:
136.0 kg (300 lb)
Moteur:
Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
250.0 cm
3

Alésage
×
course:
77.0
×
53.6 mm (3.03
×
2.11 in)
Taux de compression:
11.80 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide

Huile moteur:
Type:
SAE 10W-30, SAE 10W-40, SAE 10W-50,
SAE 15W-40, SAE 20W-40 or SAE 20W-
50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Refroidissement:
Capacité du vase d’expansion (jusqu’au repè-
re de niveau maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacité du radiateur (circuit compris):
0.90 L (0.95 US qt, 0.79 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément de type humide
Carburant:
Carburant recommandé:
Supercarburant sans plomb exclusivement
Capacité du réservoir:
7.6 L (2.01 US gal, 1.67 Imp.gal)
Quantité de la réserve:
2.1 L (0.55 US gal, 0.46 Imp.gal)
Injection de carburant:
Corps de papillon d’accélération:
Type / quantité:
38EIS/1
Bougie(s):
Fabricant/modèle:
NGK/CR9EK
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Embrayage:
Type d’embrayage:
Humide, multidisque
Transmission:
Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
78/25 (3.120)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
42/13 (3.231)
Type de boîte de vitesses:
Prise constante, 6 rapports
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
✼✦✥✱✳✦✳✣ ✤
