ENTRETIENS ET RÉGLAGES PÉRIODIQUES

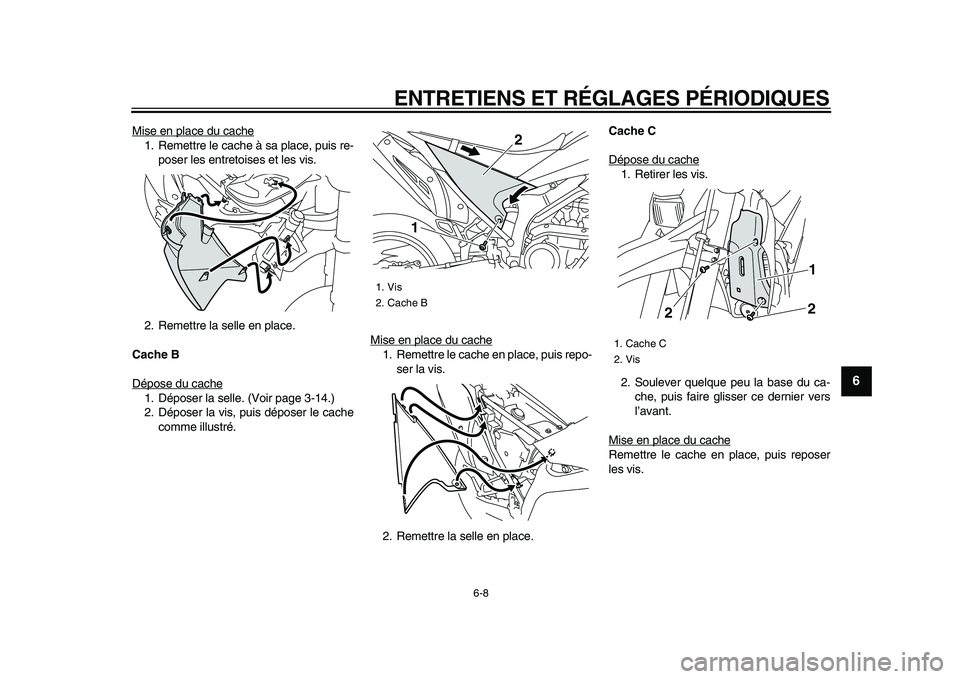

6-8
2
3
4
5
67
8
9

Mise en place du cache
1. Remettre le cache à sa place, puis re-
poser les entretoises et les vis.
2. Remettre la selle en place.
Cache B
Dépose du cache1. Déposer la selle. (Voir page 3-14.)
2. Déposer la vis, puis déposer le cache
comme illustré.Mise en place du cache
1. Remettre le cache en place, puis repo-
ser la vis.
2. Remettre la selle en place.
Cache C
Dépose du cache
1. Retirer les vis.
2. Soulever quelque peu la base du ca-
che, puis faire glisser ce dernier vers
l’avant.
Mise en place du cacheRemettre le cache en place, puis reposer
les vis.

1. Vis
2. Cache B
12

1. Cache C
2. Vis
12
2
✼✦✥✱✳✦✳✣ ✫



ENTRETIENS ET RÉGLAGES PÉRIODIQUES

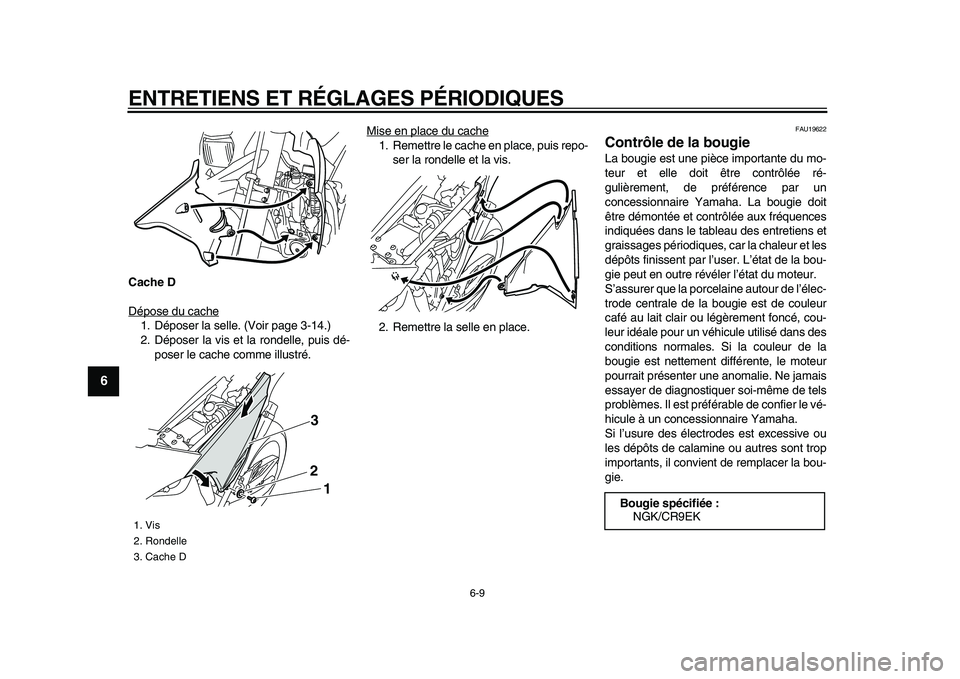

6-9
1
2
3
4
5
6
7
8
9

Cache D
Dépose du cache
1. Déposer la selle. (Voir page 3-14.)
2. Déposer la vis et la rondelle, puis dé-
poser le cache comme illustré.Mise en place du cache
1. Remettre le cache en place, puis repo-
ser la rondelle et la vis.
2. Remettre la selle en place.

FAU19622
Contrôle de la bougie
La bougie est une pièce importante du mo-
teur et elle doit être contrôlée ré-
gulièrement, de préférence par un
concessionnaire Yamaha. La bougie doit
être démontée et contrôlée aux fréquences
indiquées dans le tableau des entretiens et
graissages périodiques, car la chaleur et les
dépôts finissent par l’user. L’état de la bou-
gie peut en outre révéler l’état du moteur.
S’assurer que la porcelaine autour de l’élec-
trode centrale de la bougie est de couleur
café au lait clair ou légèrement foncé, cou-
leur idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur de la
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie.
1. Vis
2. Rondelle
3. Cache D
3
2
1

Bougie spécifiée :
NGK/CR9EK
✼✦✥✱✳✦✳✣ ✬



ENTRETIENS ET RÉGLAGES PÉRIODIQUES

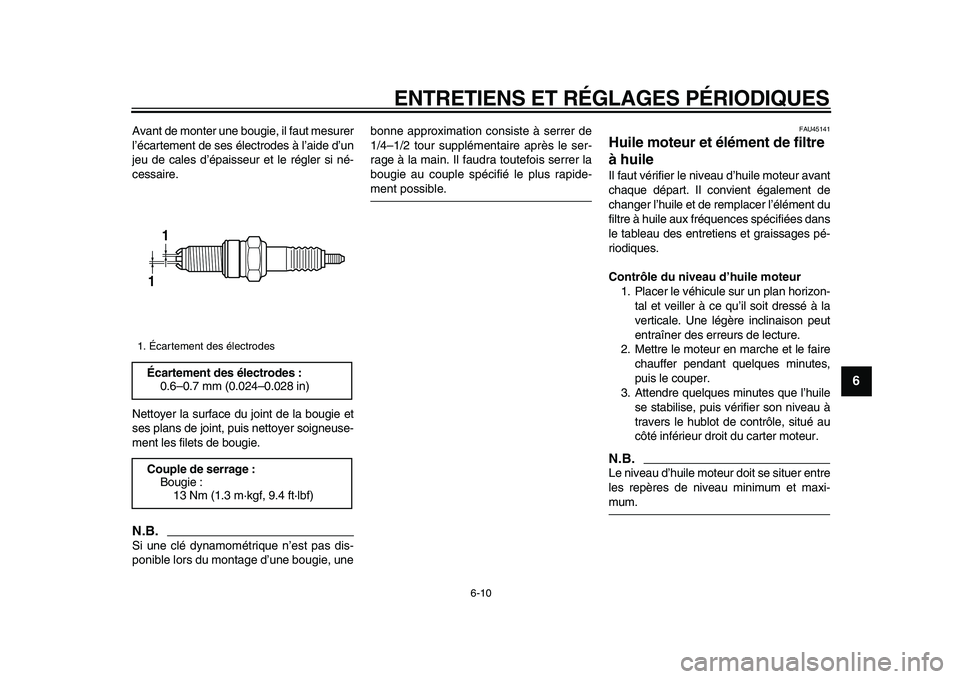

6-10
2
3
4
5
67
8
9

Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.

Si une clé dynamométrique n’est pas dis-
ponible lors du montage d’une bougie, unebonne approximation consiste à serrer de
1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
FAU45141
Huile moteur et élément de filtre
à huile
Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer l’élément du
filtre à huile aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
Contrôle du niveau d’huile moteur
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur droit du carter moteur.
N.B.

Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
1. Écartement des électrodes
Écartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)
Couple de serrage :
Bougie :
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
11
✼✦✥✱✳✦✳✣ ✤✣



ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
1
2
3
4
5
6
7
8
9

4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé jus-
qu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de l’élément du fil-
tre à huile)
1. Dresser le véhicule sur un plan hori-
zontal.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-teur afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger l’hui-
le du carter moteur.
N.B.

Contrôler l’état de la rondelle et la rempla-
cer si elle est abîmée.
N.B.

Sauter les étapes 5–7 si l’on ne procède
pas au remplacement de l’élément du filtre
à huile.
5. Retirer le couvercle de l’élément du fil-
tre à huile après avoir retiré ses vis.
1. Bouchon de remplissage de l’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
4. Hublot de contrôle du niveau d’huile
moteur
1
2
3
4

1. Vis de vidange d’huile moteur
1

1. Vis de vidange d’huile moteur
2. Rondelle
2
1
✼✦✥✱✳✦✳✣ ✤✤



ENTRETIENS ET RÉGLAGES PÉRIODIQUES

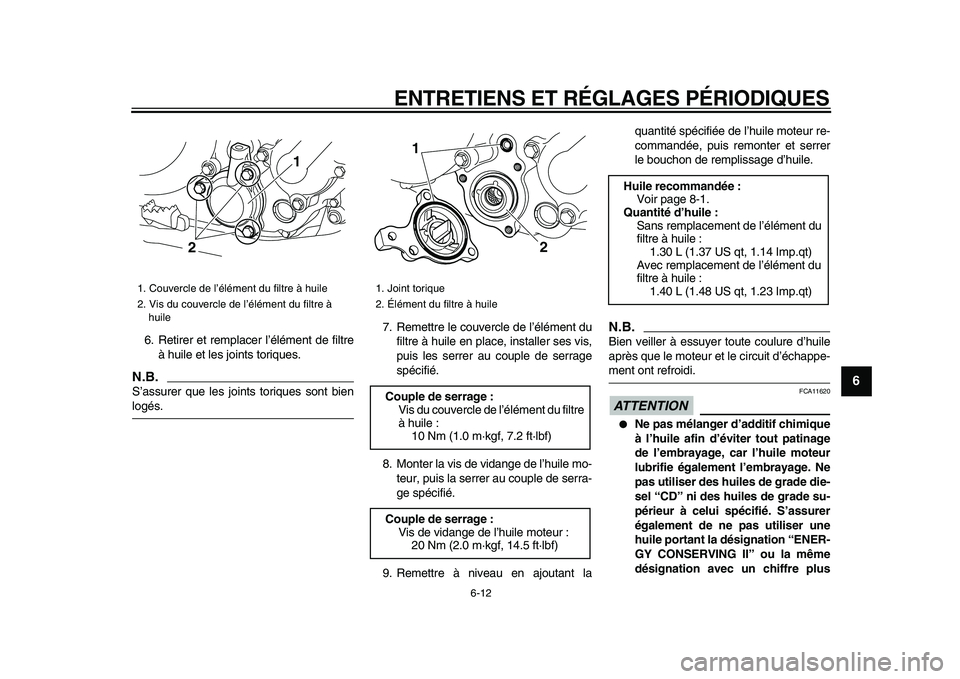

6-12
2
3
4
5
67
8
9

6. Retirer et remplacer l’élément de filtre
à huile et les joints toriques.
N.B.

S’assurer que les joints toriques sont bien
logés.7. Remettre le couvercle de l’élément du
filtre à huile en place, installer ses vis,
puis les serrer au couple de serrage
spécifié.
8. Monter la vis de vidange de l’huile mo-
teur, puis la serrer au couple de serra-
ge spécifié.
9. Remettre à niveau en ajoutant laquantité spécifiée de l’huile moteur re-
commandée, puis remonter et serrer
le bouchon de remplissage d’huile.
N.B.

Bien veiller à essuyer toute coulure d’huile
après que le moteur et le circuit d’échappe-
ment ont refroidi.
ATTENTION

FCA11620

Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation “ENER-
GY CONSERVING II” ou la même
désignation avec un chiffre plus
1. Couvercle de l’élément du filtre à huile
2. Vis du couvercle de l’élément du filtre à
huile
1
2

1. Joint torique
2. Élément du filtre à huile
Couple de serrage :
Vis du couvercle de l’élément du filtre
à huile :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
1
2

Huile recommandée :
Voir page 8-1.
Quantité d’huile :
Sans remplacement de l’élément du
filtre à huile :
1.30 L (1.37 US qt, 1.14 Imp.qt)
Avec remplacement de l’élément du
filtre à huile :
1.40 L (1.48 US qt, 1.23 Imp.qt)
✼✦✥✱✳✦✳✣ ✤✥



ENTRETIENS ET RÉGLAGES PÉRIODIQUES

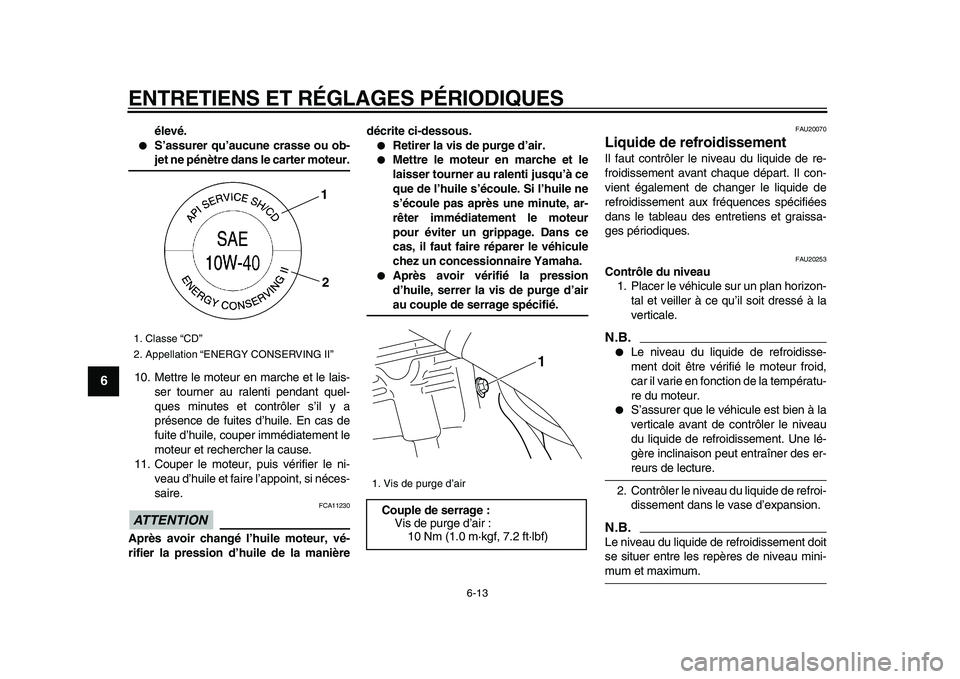

6-13
1
2
3
4
5
6
7
8
9

élevé.

S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter moteur.
10. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a
présence de fuites d’huile. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause.
11. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire.
ATTENTION

FCA11230
Après avoir changé l’huile moteur, vé-
rifier la pression d’huile de la manièredécrite ci-dessous.

Retirer la vis de purge d’air.

Mettre le moteur en marche et le
laisser tourner au ralenti jusqu’à ce
que de l’huile s’écoule. Si l’huile ne
s’écoule pas après une minute, ar-
rêter immédiatement le moteur
pour éviter un grippage. Dans ce
cas, il faut faire réparer le véhicule
chez un concessionnaire Yamaha.

Après avoir vérifié la pression
d’huile, serrer la vis de purge d’air
au couple de serrage spécifié.
FAU20070
Liquide de refroidissement
Il faut contrôler le niveau du liquide de re-
froidissement avant chaque départ. Il con-
vient également de changer le liquide de
refroidissement aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU20253
Contrôle du niveau
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
N.B.


Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la températu-
re du moteur.

S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.
2. Contrôler le niveau du liquide de refroi-
dissement dans le vase d’expansion.
N.B.

Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.
1. Classe “CD”
2. Appellation “ENERGY CONSERVING II”
1
2

1. Vis de purge d’air
Couple de serrage :
Vis de purge d’air :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)1
✼✦✥✱✳✦✳✣ ✤✦



ENTRETIENS ET RÉGLAGES PÉRIODIQUES

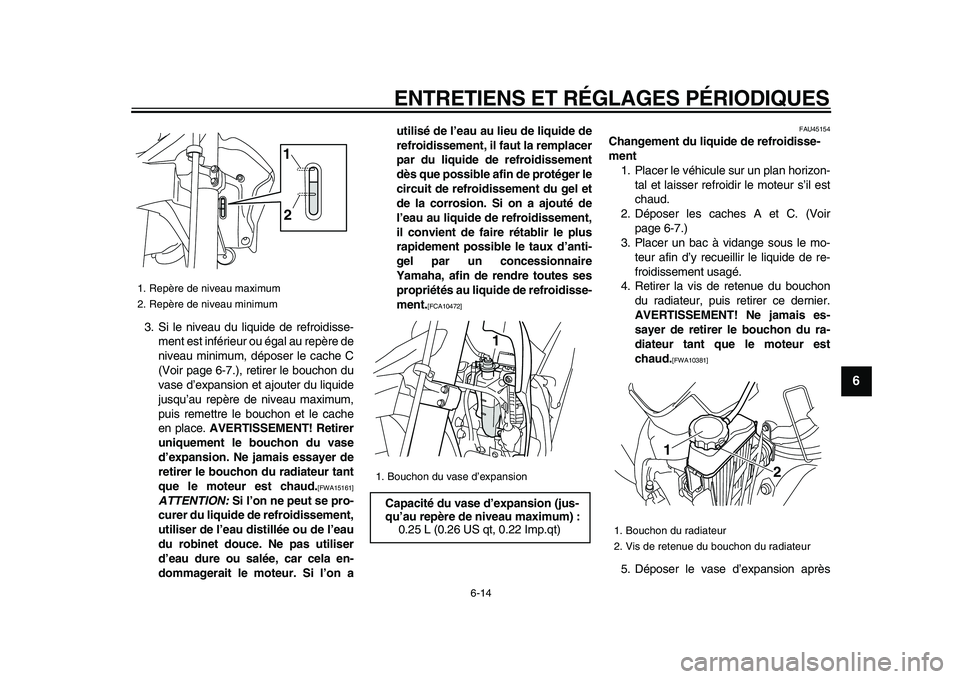

6-14
2
3
4
5
67
8
9

3. Si le niveau du liquide de refroidisse-
ment est inférieur ou égal au repère de
niveau minimum, déposer le cache C
(Voir page 6-7.), retirer le bouchon du
vase d’expansion et ajouter du liquide
jusqu’au repère de niveau maximum,
puis remettre le bouchon et le cache
en place.
AVERTISSEMENT! Retirer
uniquement le bouchon du vase
d’expansion. Ne jamais essayer de
retirer le bouchon du radiateur tant
que le moteur est chaud.
[FWA15161]
ATTENTION:
Si l’on ne peut se pro-
curer du liquide de refroidissement,
utiliser de l’eau distillée ou de l’eau
du robinet douce. Ne pas utiliser
d’eau dure ou salée, car cela en-
dommagerait le moteur. Si l’on autilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer
par du liquide de refroidissement
dès que possible afin de protéger le
circuit de refroidissement du gel et
de la corrosion. Si on a ajouté de
l’eau au liquide de refroidissement,
il convient de faire rétablir le plus
rapidement possible le taux d’anti-
gel par un concessionnaire
Yamaha, afin de rendre toutes ses
propriétés au liquide de refroidisse-
ment.
[FCA10472]

FAU45154
Changement du liquide de refroidisse-
ment
1. Placer le véhicule sur un plan horizon-
tal et laisser refroidir le moteur s’il est
chaud.
2. Déposer les caches A et C. (Voir
page 6-7.)
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir le liquide de re-
froidissement usagé.
4. Retirer la vis de retenue du bouchon
du radiateur, puis retirer ce dernier.
AVERTISSEMENT! Ne jamais es-
sayer de retirer le bouchon du ra-
diateur tant que le moteur est
chaud.
[FWA10381]

5. Déposer le vase d’expansion après
1. Repère de niveau maximum
2. Repère de niveau minimum
1
2

1. Bouchon du vase d’expansion
Capacité du vase d’expansion (jus-
qu’au repère de niveau maximum) :
0.25 L (0.26 US qt, 0.22 Imp.qt)1
1. Bouchon du radiateur
2. Vis de retenue du bouchon du radiateur
2 1
✼✦✥✱✳✦✳✣ ✤✧



ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
1
2
3
4
5
6
7
8
9

avoir retiré ses vis.
6. Retirer le bouchon du vase d’expan-
sion.
7. Vidanger le liquide de refroidissement
du vase d’expansion en retournant ce-
lui-ci.8. Remettre le vase d’expansion à sa
place, puis le fixer à l’aide de ses vis.
9. Retirer la vis de vidange du liquide de
refroidissement et vidanger le circuit
de refroidissement.
10. Une fois tout le liquide de refroidisse-
ment vidangé, rincer soigneusement
le circuit de refroidissement à l’eau
courante propre.
11. Remettre la vis de vidange du liquide
de refroidissement en place, puis la
serrer au couple spécifié.
N.B.

Contrôler l’état de la rondelle et la rempla-
cer si elle est abîmée.12. Verser la quantité spécifiée du type de
liquide de refroidissement recomman-
dé dans le radiateur et le vase d’ex-
pansion.
13. Remettre le bouchon du vase d’expan-
sion en place.
14. Remettre le bouchon du radiateur en
place.
15. Mettre le moteur en marche et le faire
tourner pendant quelques minutes au
1. Vis
1. Bouchon du vase d’expansion
1
1

1. Vis de vidange du liquide de
refroidissement
1

Couple de serrage :
Vis de vidange du liquide de refroi-
dissement :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proportion d’antigel et d’eau :
1:1
Antigel recommandé :
Antigel de haute qualité, composé
d’éthylène glycol et contenant des in-
hibiteurs de corrosion pour les mo-
teurs en aluminium
Quantité de liquide de refroidisse-
ment :
Capacité du radiateur (intégralité du
circuit) :
0.90 L (0.95 US qt, 0.79 Imp.qt)
Capacité du vase d’expansion (jus-
qu’au repère de niveau maximum) :
0.25 L (0.26 US qt, 0.22 Imp.qt)
✼✦✥✱✳✦✳✣ ✤
