2009 YAMAHA WR 250X Manual de utilização (in Portuguese)

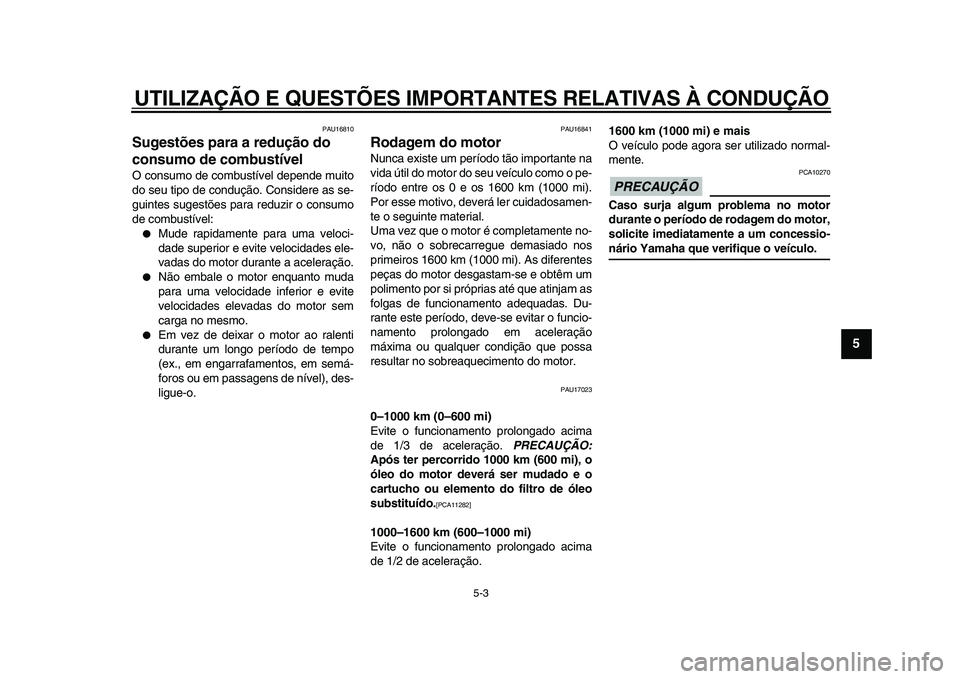

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-3
2
3
4
56
7
8
9

PAU16810
Sugestões para a redução do
consumo de combustível
O consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:

Mude rapidamente para uma veloci-
dade superior e evite velocidades ele-
vadas do motor durante a aceleração.

Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.

Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU16841
Rodagem do motor
Nunca existe um período tão importante na
vida útil do motor do seu veículo como o pe-
ríodo entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam as
folgas de funcionamento adequadas. Du-
rante este período, deve-se evitar o funcio-
namento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU17023
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 1/3 de aceleração.
PRECAUÇÃO:
Após ter percorrido 1000 km (600 mi), o
óleo do motor deverá ser mudado e o
cartucho ou elemento do filtro de óleo
substituído.
[PCA11282]

1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
de 1/2 de aceleração.
1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.
PRECAUÇÃO

PCA10270
Caso surja algum problema no motor
durante o período de rodagem do motor,
solicite imediatamente a um concessio-
nário Yamaha que verifique o veículo.

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-4
1
2
3
4
5
6
7
8
9

PAU17213
Estacionamento
Para estacionar, desligue o motor e retire a
chave do interruptor principal.
AVISO

PWA10311

Dado que o motor e o sistema de
escape podem ficar muito quentes,
estacione num local onde não haja
probabilidade de peões ou crianças
lhes tocarem e queimarem-se.

Não estacione num declive ou num
piso macio, pois o veículo pode
tombar, aumentando o risco de
fuga de combustível e de incêndio.

Não estacione perto de erva ou de
outros materiais inflamáveis que
possam incendiar-se.

6-1
2
3
4
5
67
8
9

MANUTENÇÃO PERIÓDICA E AJUSTES
PAU17241
A inspecção, ajuste e lubrificação periódi-
cos manterão o seu veículo no estado mais
seguro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor do
veículo. Os pontos mais importantes de ins-
pecção, ajuste e lubrificação do veículo são
explicados nas páginas a seguir.
Os intervalos especificados na tabela de
lubrificação e manutenção periódica deve-
rão ser apenas considerados como um guia
geral em condições normais de condução.
No entanto, dependendo das condições cli-
máticas, do terreno, da localização geográ-
fica e da utilização individual, os intervalos
de manutenção poderão ter de ser reduzi-
dos.
AVISO

PWA10321
Se o veículo não for mantido em condi-
ções ou se a manutenção for efectuada
incorrectamente, o risco de ferimentos
ou morte pode ser maior durante os pro-
cedimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiarizado com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AVISO

PWA15121
Salvo especificação em contrário, desli-
gue o motor durante os procedimentos
de manutenção.

Um motor em funcionamento tem
peças em movimento que podem
prender-se a partes do corpo ou ao
vestuário e componentes eléctricos
que podem provocar choques ou
incêndios.

Se o motor estiver em funciona-
mento durante os procedimentos
de assistência pode provocar feri-
mentos oculares, queimaduras, in-
cêndio ou intoxicação por
monóxido de carbono – podendo
provocar a morte. Consulte a pági-
na 1-1 para obter mais informações
sobre o monóxido de carbono.
PAU35011
Jogo de ferramentas do
proprietário
O jogo de ferramentas do proprietário en-
contra-se dentro da caixa de ferramentas.
As informações relativas à assistência
incluídas neste manual e as ferramentas
fornecidas no jogo de ferramentas do pro-
prietário destinam-se a ajudá-lo na realiza-
ção da manutenção preventiva e de
pequenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.
NOTA

Caso não possua as ferramentas nem a ex-
periência necessárias para um determina-
1. Caixa de ferramentas
1

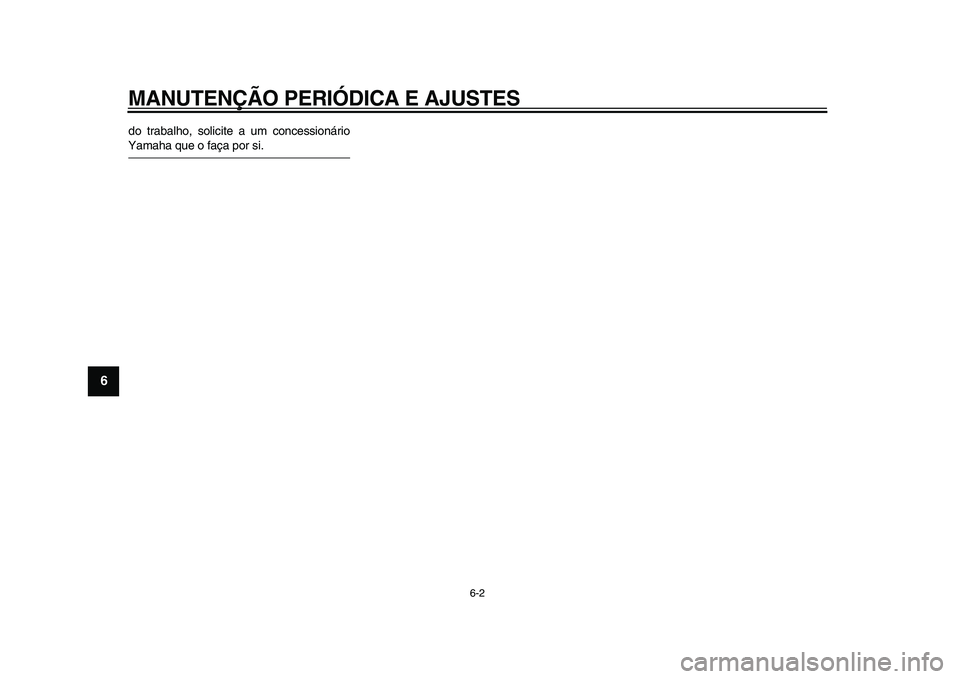

MANUTENÇÃO PERIÓDICA E AJUSTES
6-2
1
2
3
4
5
6
7
8
9

do trabalho, solicite a um concessionário
Yamaha que o faça por si.

MANUTENÇÃO PERIÓDICA E AJUSTES
6-3
2
3
4
5
67
8
9

PAU46860
NOTA


As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base nos
quilómetros percorridos, ou no caso do Reino Unido, se for efectuada uma manutenção com base nas milhas percorridas.

A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).

Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessárias
ferramentas especiais, dados e capacidades técnicas.
PAU46910
Tabela de manutenção periódica para o sistema de controlo das emissões
N.ºITEMTRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*
Tubo de combustí-
vel

Verifique se os tubos de com-
bustível apresentam fendas ou
danos.
√√√√√
2*
Vela de ignição

Verifique o estado.

Limpe e corrija a distância.
√√

Substitua.
√√
3*
Válvulas

Verifique a folga das válvulas.

Ajuste.Cada 40000 km (24000 mi)
4*
Sistema de indução
de ar

Verifique se a válvula de corte
de ar, a válvula por diapasão e o
tubo possuem danos.

Substitua eventuais peças dani-
ficadas, caso seja necessário.
√√√√√

MANUTENÇÃO PERIÓDICA E AJUSTES
6-4
1
2
3
4
5
6
7
8
9

PAU1770B
Tabela de lubrificação e manutenção geral
N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1
Elemento do filtro
de ar

Limpe.
√√

Substitua.
√√
2
Embraiagem

Verifique o funcionamento.

Ajuste.
√√√√√
3*
Tr a vão dianteiro

Verifique o funcionamento, o
nível de líquido e se existem
fugas de líquidos no veículo.

Ajuste a folga da alavanca do tra-
vão.
√√√√√√

Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
4*
Tr a vão traseiro

Verifique o funcionamento, o
nível de líquido e se existem
fugas de líquidos no veículo.
√√√√√√

Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
5*
Tubos dos travões

Verifique se apresentam fendas
ou danos.
√√√√√

Substitua. De 4 em 4 anos
6*
Rodas

Verifique se apresentam des-
gaste ou danos e se o raio está
apertado.

Se necessário, aperte os raios.
√√√√
7*
Pneus

Verifique a profundidade da face
de rolamento e se existem
danos.

Se necessário, substitua-os.

Verifique a pressão do ar.

Se necessário, corrija.
√√√√√

MANUTENÇÃO PERIÓDICA E AJUSTES
6-5
2
3
4
5
67
8
9

8*
Rolamentos de roda

Verifique se os rolamentos estão
soltos ou se apresentam danos.
√√√√
9*
Braço oscilante

Verifique o funcionamento e se
apresenta uma folga excessiva.
√√√√
10

Corrente de trans-
missão

Verifique a folga, o alinhamento e
o estado da corrente.

Ajuste e lubrifique minuciosa-
mente a corrente com lubrificante
especial para correntes de anel
de vedação em O.A cada 500 km (300 mi) e depois de lavar o motociclo ou de conduzir à chuva
11

*
Rolamentos da
direcção

Verifique a folga dos rolamentos
e se a direcção está dura.
√√√√√

Lubrifique com massa de
lubrificação de sabão de lítio.Cada 50000 km (30000 mi)
12

*
Fixadores do chas-
sis

Certifique-se de que todas as
porcas, cavilhas e parafusos
estão devidamente alinhados.
√√√√√
13

Eixo de pivô da ala-
vanca do travão

Lubrifique com graxa de silicone.
√√√√√
14

Eixo de pivô do
pedal do travão

Lubrifique com massa de
lubrificação de sabão de lítio.
√√√√√
15

Eixo de pivô da ala-
vanca da embraia-
gem

Lubrifique com massa de
lubrificação de sabão de lítio.
√√√√√
16

Descanso lateral

Verifique o funcionamento.

Lubrifique.
√√√√√
17

*
Interruptor do des-
canso lateral

Verifique o funcionamento.
√√√√√√
N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)

MANUTENÇÃO PERIÓDICA E AJUSTES

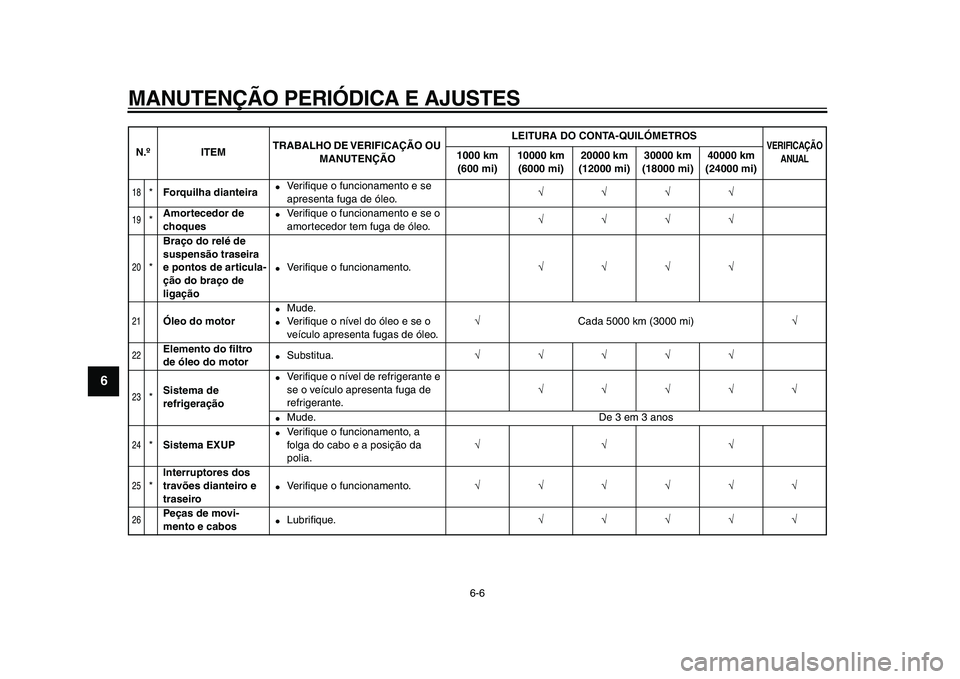

6-6
1
2
3
4
5
6
7
8
9

18

*
Forquilha dianteira

Verifique o funcionamento e se
apresenta fuga de óleo.
√√√√
19

*
Amortecedor de
choques

Verifique o funcionamento e se o
amortecedor tem fuga de óleo.
√√√√
20

*
Braço do relé de
suspensão traseira
e pontos de articula-
ção do braço de
ligação

Verifique o funcionamento.
√√√√
21

Óleo do motor

Mude.

Verifique o nível do óleo e se o
veículo apresenta fugas de óleo.
√
Cada 5000 km (3000 mi)
√
22

Elemento do filtro
de óleo do motor

Substitua.
√√√√√
23

*
Sistema de
refrigeração

Verifique o nível de refrigerante e
se o veículo apresenta fuga de
refrigerante.
√√√√√

Mude. De 3 em 3 anos
24

*
Sistema EXUP

Verifique o funcionamento, a
folga do cabo e a posição da
polia.
√√√
25

*
Interruptores dos
travões dianteiro e
traseiro

Verifique o funcionamento.
√√√√√√
26

Peças de movi-
mento e cabos

Lubrifique.
√√√√√
N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
