2009 YAMAHA WR 250X Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
2
3
4
5
67
8
9

reduzir a folga da alavanca da embrai-
agem, rode a cavilha ajustadora na di-
recção (b).
NOTA

Se tiver sido possível obter a folga especifi-
cada para a alavanca da embraiagem con-
forme descrito acima, ignore os passos
4–7.
4. Rode a cavilha ajustadora totalmente
na direcção (a) para desapertar o
cabo da embraiagem.
5. Desaperte a contraporca mais abaixo
no cabo da embraiagem.
6. Para aumentar a folga da alavanca da
embraiagem, rode a respectiva porca
ajustadora na direcção (a). Para redu-zir a folga da alavanca da embraia-
gem, rode a porca ajustadora na
direcção (b).
7. Aperte a contraporca situada no cabo
da embraiagem.
8. Aperte a contraporca na alavanca da
embraiagem e, depois, faça deslizar a
cobertura de borracha para a posição
original.
PAU22093
Ajuste da folga da alavanca do
travão
A folga da alavanca do travão deverá medir
5.0–8.0 mm (0.20–0.31 in) como ilustrado.
Verifique periodicamente a folga da alavan-
ca do travão e, se necessário, ajuste-a
como se segue.
1. Desaperte a contraporca na alavanca
do travão.
2. Para aumentar a folga da alavanca do
travão, rode o respectivo parafuso
ajustador na direcção (a). Para reduzir
a folga da alavanca do travão, rode o
parafuso ajustador na direcção (b).
1. Contraporca (cabo da embraiagem)
2. Porca ajustadora da folga da alavanca da
embraiagem (cabo da embraiagem)
12
(a)
(b)

1. Contraporca
2. Parafuso ajustador da folga da alavanca
do travão
3. Folga da alavanca do travão
3
1
2
(b)
(a)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
1
2
3
4
5
6
7
8
9

3. Aperte a contraporca.
AVISO

PWA10630

Depois de ajustar a folga da alavan-
ca do travão, verifique a folga e cer-
tifique-se de que o travão está a
funcionar correctamente.

Uma sensação suave ou esponjosa
na alavanca do travão pode indicar
a presença de ar no sistema hidráu-
lico. Se houver ar no sistema hi-
dráulico, solicite a um
concessionário Yamaha que san-
gre o sistema antes de utilizar o mo-
tociclo. O ar no sistema hidráulico
diminuirá o desempenho dos tra-
vões, o que poderá resultar na per-
da de controlo e num acidente.
PAU22272
Ajuste do interruptor da luz do
travão traseiro
A luz do travão traseiro, que é activada pelo
pedal do travão, deve acender-se imediata-
mente antes da travagem se concluir. Se
necessário, ajuste o interruptor da luz do
travão traseiro, como se segue:
Rode a porca ajustadora do interruptor da
luz do travão traseiro enquanto mantém o
interruptor da luz do travão traseiro no res-
pectivo lugar. Para fazer com que a luz do
travão se acenda mais cedo, rode a porca
ajustadora na direcção (a). Para fazer com
que a luz do travão se acenda mais tarde,
rode a porca ajustadora na direcção (b).
PAU22390
Verificação das pastilhas dos
travões da frente e de trás
Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU22430
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com ranhuras indicadoras
de desgaste, que lhe permitem verificar o
desgaste da pastilha do travão sem ter de
desmontar o travão. Para verificar o des-
gaste da pastilha do travão, verifique as ra-
nhuras indicadoras do desgaste. Caso uma
pastilha do travão se tenha gasto até ao
ponto em que as ranhuras indicadoras de
1. Interruptor da luz do travão traseiro
2. Porca ajustadora
1
2(b) (a)
1. Ranhura do indicador de desgaste
11

MANUTENÇÃO PERIÓDICA E AJUSTES
6-25
2
3
4
5
67
8
9

desgaste tenham quase desaparecido, so-
licite a um concessionário Yamaha que
substitua as pastilhas do travão como um
conjunto.
PAU45300
Pastilhas do travão de trás
Cada uma das pastilhas do travão de trás
está equipada com um indicador de des-
gaste, que lhe permite verificar o respectivo
desgaste sem ter de desmontar o travão.
Para ver o desgaste das pastilhas do tra-
vão, verifique se as pastilhas estão gastas
até ao indicador de desgaste. Caso uma
pastilha do travão se tenha gasto até ao in-
dicador de desgaste, solicite a um conces-
sionário Yamaha que substitua as pastilhas
do travão como um conjunto.
PAU22580
Verificação do nível de líquido
dos travões
Travão dianteiro
Travão traseiro
Um nível insuficiente de líquido dos travões
poderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.
Antes de conduzir, verifique se o líquido
dos travões se encontra acima da marca do
nível mínimo e reabasteça se necessário.
Um nível reduzido de líquido dos travões
poderá indicar que as pastilhas do travão
estão gastas e/ou fuga no sistema de trava-
gem. Caso o nível de líquido dos travões
esteja baixo, não se esqueça de verificar se
as pastilhas do travão estão gastas e se
existem fugas no sistema de travagem.
Cumpra as seguintes precauções:

Ao verificar o nível de líquido, certifi-
que-se de que o topo do reservatório
de líquido dos travões está equilibra-
do.

Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.

Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líqui-
dos poderá resultar numa reacção
química perigosa e levar a uma má
1. Indicador de desgaste
1

1. Marca do nível mínimo
1. Marca do nível mínimo
11

Líquido dos travões recomendado:
DOT 4

MANUTENÇÃO PERIÓDICA E AJUSTES
6-26
1
2
3
4
5
6
7
8
9

travagem.

Durante o reabastecimento, tenha cui-
dado para que não entre água no re-
servatório de líquido dos travões. A
água fará o ponto de ebulição do fluido
descer significativamente e poderá re-
sultar na formação de uma bolsa de
vapor.

O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.

À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
PAU22731
Mudança do líquido dos travões
Solicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na NOTA a seguir à tabe-
la de lubrificação e manutenção periódica.
Para além disso, mande substituir os ve-
dantes de óleo dos cilindros mestre e das
pinças, assim como os tubos dos travões,
nos intervalos especificados a seguir ou
sempre que apresentem danos ou fugas.

Vedantes de óleo: Substitua de dois
em dois anos.

Tubos dos travões: Substitua de qua-
tro em quatro anos.
PAU22760
Folga da corrente de
transmissão
A folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU47221
Verificação da folga da corrente de
transmissão
1. Coloque o motociclo no descanso la-
teral.
NOTA

Ao verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter qual-
quer tipo de carga.
2. Mude a transmissão para ponto morto.
3. Pressione a corrente de transmissão
no ponto central entre o esticador de
corrente e o parafuso de fixação do
suporte da corrente com uma força de
50 N (5.0 kgf, 36 lbf).
4. Meça a folga da corrente de transmis-
são entre o braço oscilante e o topo do
elo da corrente que está mais perto do
braço oscilante, tal como ilustrado.
Folga da corrente de transmissão:
8.0–13.0 mm (0.31–0.51 in)

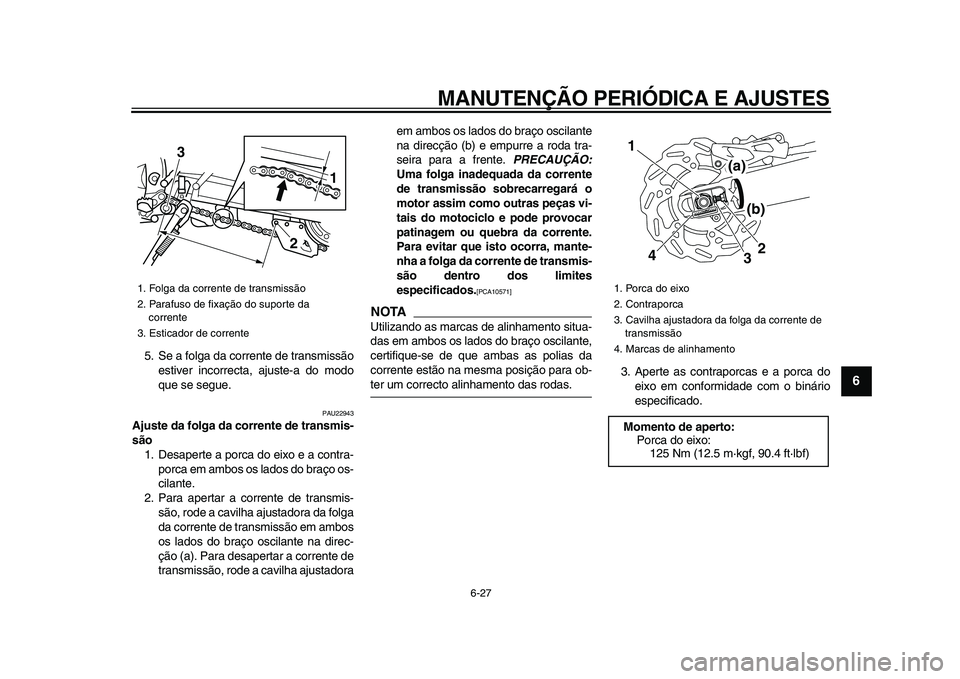

MANUTENÇÃO PERIÓDICA E AJUSTES
6-27
2
3
4
5
67
8
9

5. Se a folga da corrente de transmissão
estiver incorrecta, ajuste-a do modo
que se segue.
PAU22943
Ajuste da folga da corrente de transmis-
são
1. Desaperte a porca do eixo e a contra-
porca em ambos os lados do braço os-
cilante.
2. Para apertar a corrente de transmis-
são, rode a cavilha ajustadora da folga
da corrente de transmissão em ambos
os lados do braço oscilante na direc-
ção (a). Para desapertar a corrente de
transmissão, rode a cavilha ajustadoraem ambos os lados do braço oscilante
na direcção (b) e empurre a roda tra-
seira para a frente.
PRECAUÇÃO:
Uma folga inadequada da corrente
de transmissão sobrecarregará o
motor assim como outras peças vi-
tais do motociclo e pode provocar
patinagem ou quebra da corrente.
Para evitar que isto ocorra, mante-
nha a folga da corrente de transmis-
são dentro dos limites
especificados.
[PCA10571]

NOTA

Utilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as polias da
corrente estão na mesma posição para ob-
ter um correcto alinhamento das rodas.3. Aperte as contraporcas e a porca do
eixo em conformidade com o binário
especificado.
1. Folga da corrente de transmissão
2. Parafuso de fixação do suporte da
corrente
3. Esticador de corrente
1
3
2

1. Porca do eixo
2. Contraporca
3. Cavilha ajustadora da folga da corrente de
transmissão
4. Marcas de alinhamento
Momento de aperto:
Porca do eixo:
125 Nm (12.5 m·kgf, 90.4 ft·lbf)
1
32
4
(b)
(a)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-28
1
2
3
4
5
6
7
8
9

PAU23023
Limpeza e lubrificação da
corrente de transmissão
A corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapidamen-
te, especialmente quando conduz o veículo
em áreas poeirentas ou húmidas. Faça a
manutenção da corrente de transmissão do
seguinte modo:
PRECAUÇÃO

PCA10581
A corrente de transmissão deverá ser lu-
brificada após lavar o motociclo ou con-
duzir à chuva.
1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia.
PRECAUÇÃO:
Para evitar
danificar os anéis de vedação em O,
não lave a corrente de transmissão
a vapor, a alta pressão nem com
solventes inapropriados.
[PCA11121]

2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de vedação
em O.
PRECAUÇÃO:
Não utilize
óleo do motor ou qualquer outro lu-
brificante para a corrente de trans-missão, pois estes podem conter
substâncias que podem danificar
os anéis de vedação em O.
[PCA11111]

PAU23101
Verificação e lubrificação dos
cabos
Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua.
AVISO! Os danos no re-
vestimento exterior podem interferir
com o funcionamento adequado do
cabo e provocarão o aparecimento de
ferrugem no cabo interior. Substitua
qualquer cabo danificado assim que
possível para evitar situações de inse-
gurança.
[PWA10721]

Lubrificante recomendado:
Óleo do motor

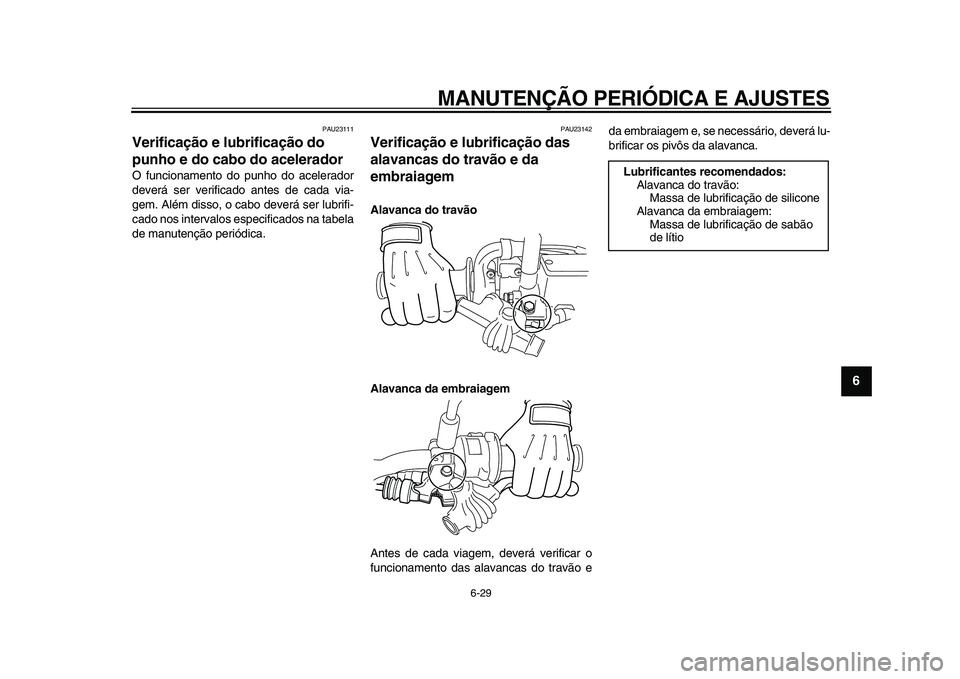

MANUTENÇÃO PERIÓDICA E AJUSTES
6-29
2
3
4
5
67
8
9

PAU23111
Verificação e lubrificação do
punho e do cabo do acelerador
O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado nos intervalos especificados na tabela
de manutenção periódica.
PAU23142
Verificação e lubrificação das
alavancas do travão e da
embraiagem
Alavanca do travão
Alavanca da embraiagem
Antes de cada viagem, deverá verificar o
funcionamento das alavancas do travão eda embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca.
Lubrificantes recomendados:
Alavanca do travão:
Massa de lubrificação de silicone
Alavanca da embraiagem:
Massa de lubrificação de sabão
de lítio

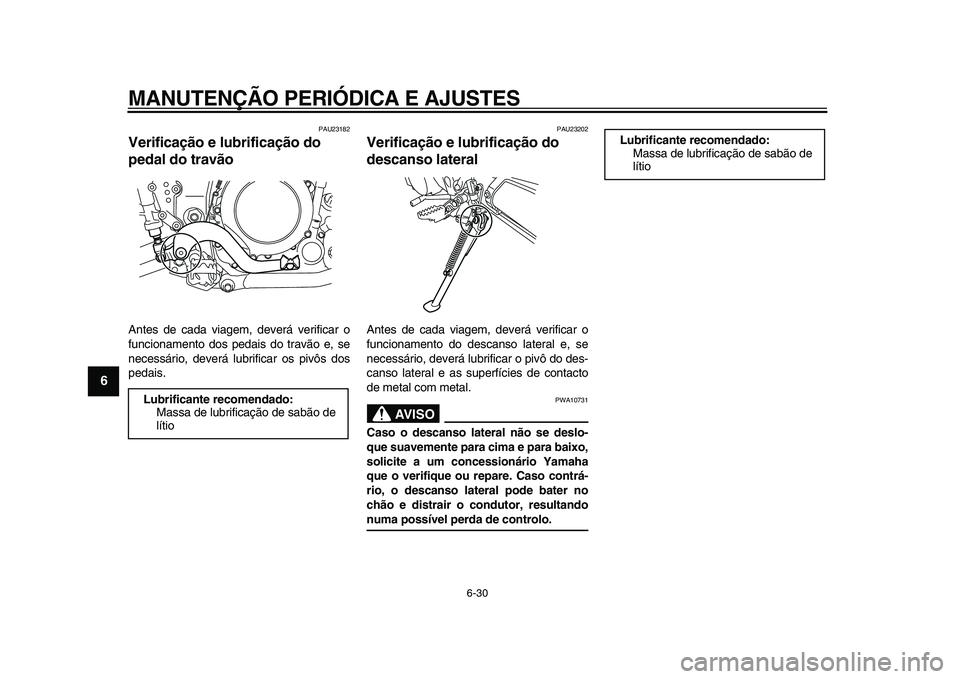

MANUTENÇÃO PERIÓDICA E AJUSTES
6-30
1
2
3
4
5
6
7
8
9

PAU23182
Verificação e lubrificação do
pedal do travão
Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e, se
necessário, deverá lubrificar os pivôs dos
pedais.
PAU23202
Verificação e lubrificação do
descanso lateral
Antes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AVISO

PWA10731
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. Caso contrá-
rio, o descanso lateral pode bater no
chão e distrair o condutor, resultando
numa possível perda de controlo. Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
