2009 YAMAHA WR 250R USB

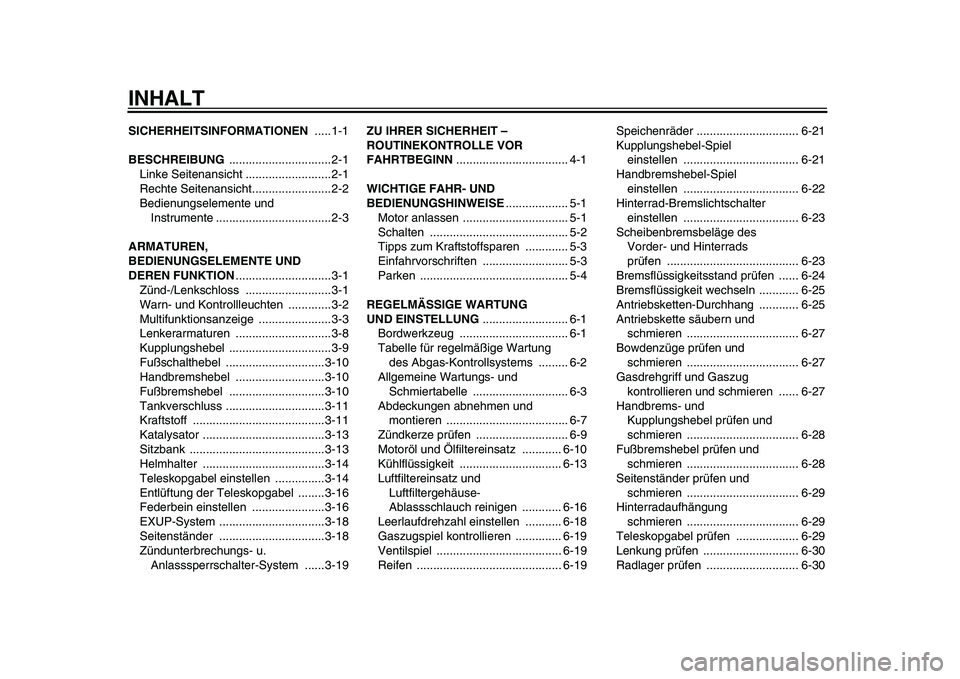

INHALT
SICHERHEITSINFORMATIONEN
.....1-1
BESCHREIBUNG
...............................2-1
Linke Seitenansicht ..........................2-1
Rechte Seitenansicht........................2-2
Bedienungselemente und
Instrumente ...................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION
.............................3-1
Zünd-/Lenkschloss ..........................3-1
Warn- und Kontrollleuchten .............3-2
Multifunktionsanzeige ......................3-3
Lenkerarmaturen .............................3-8
Kupplungshebel ...............................3-9
Fußschalthebel ..............................3-10
Handbremshebel ...........................3-10
Fußbremshebel .............................3-10
Tankverschluss ..............................3-11
Kraftstoff ........................................3-11
Katalysator .....................................3-13
Sitzbank .........................................3-13
Helmhalter .....................................3-14
Teleskopgabel einstellen ...............3-14
Entlüftung der Teleskopgabel ........3-16
Federbein einstellen ......................3-16
EXUP-System ................................3-18
Seitenständer ................................3-18
Zündunterbrechungs- u.
Anlasssperrschalter-System ......3-19
ZU IHRER SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN
.................................. 4-1
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE
................... 5-1
Motor anlassen ................................ 5-1
Schalten .......................................... 5-2
Tipps zum Kraftstoffsparen ............. 5-3
Einfahrvorschriften .......................... 5-3
Parken ............................................. 5-4
REGELMÄSSIGE WARTUNG
UND EINSTELLUNG
.......................... 6-1
Bordwerkzeug ................................. 6-1
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ......... 6-2
Allgemeine Wartungs- und
Schmiertabelle ............................. 6-3
Abdeckungen abnehmen und
montieren ..................................... 6-7
Zündkerze prüfen ............................ 6-9

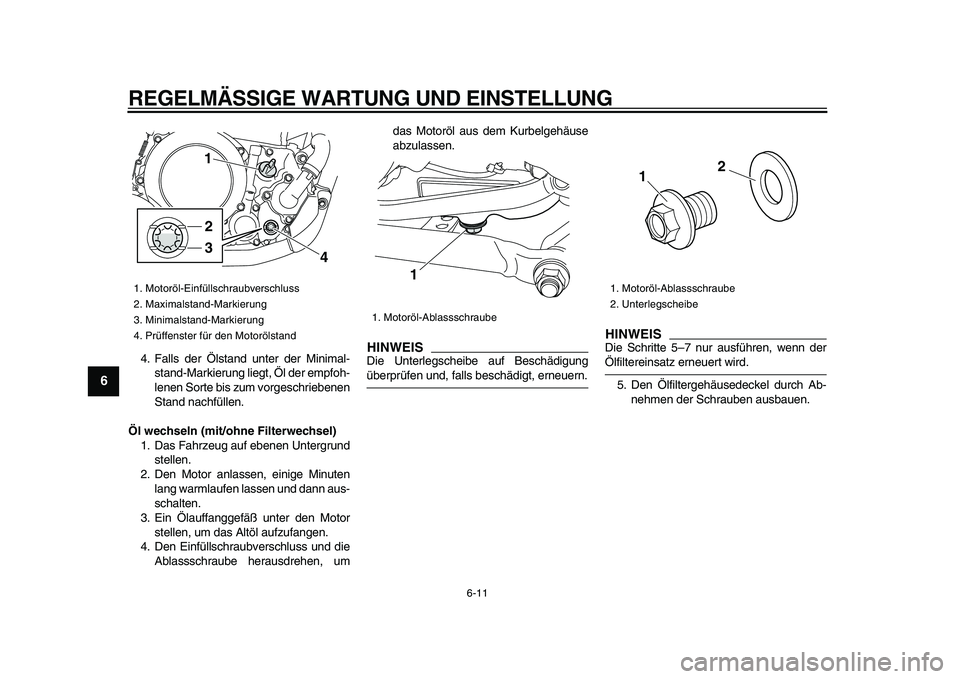

Motoröl und Ölfiltereinsatz ............ 6-10
Kühlflüssigkeit ............................... 6-13
Luftfiltereinsatz und
Luftfiltergehäuse-
Ablassschlauch reinigen ............ 6-16
Leerlaufdrehzahl einstellen ........... 6-18
Gaszugspiel kontrollieren .............. 6-19
Ventilspiel ...................................... 6-19
Reifen ............................................ 6-19Speichenräder ............................... 6-21
Kupplungshebel-Spiel
einstellen ................................... 6-21
Handbremshebel-Spiel
einstellen ................................... 6-22

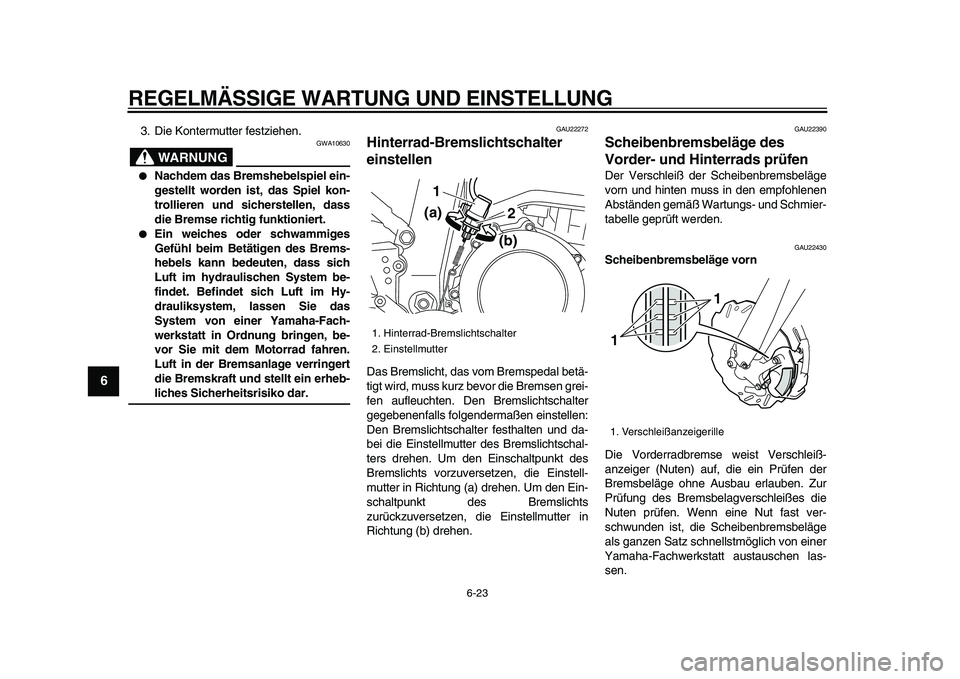

Hinterrad-Bremslichtschalter
einstellen ................................... 6-23
Scheibenbremsbeläge des
Vorder- und Hinterrads
prüfen ........................................ 6-23
Bremsflüssigkeitsstand prüfen ...... 6-24
Bremsflüssigkeit wechseln ............ 6-25
Antriebsketten-Durchhang ............ 6-25
Antriebskette säubern und
schmieren .................................. 6-27
Bowdenzüge prüfen und
schmieren .................................. 6-27
Gasdrehgriff und Gaszug
kontrollieren und schmieren ...... 6-27
Handbrems- und
Kupplungshebel prüfen und
schmieren .................................. 6-28
Fußbremshebel prüfen und
schmieren .................................. 6-28
Seitenständer prüfen und
schmieren .................................. 6-29
Hinterradaufhängung
schmieren .................................. 6-29
Teleskopgabel prüfen ................... 6-29
Lenkung prüfen ............................. 6-30
Radlager prüfen ............................ 6-30

1-1
1

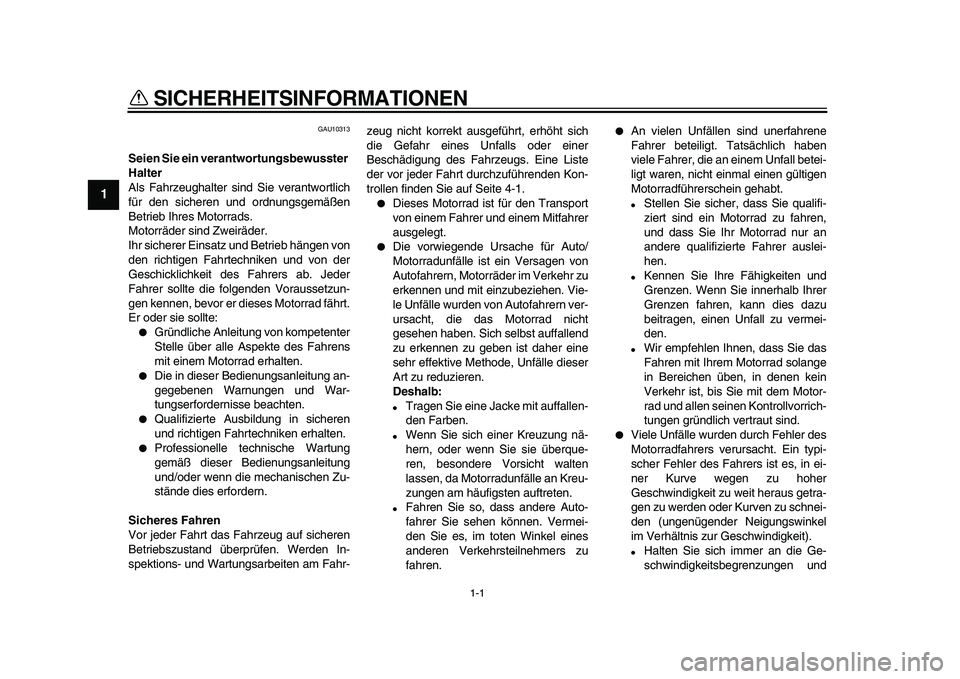

SICHERHEITSINFORMATIONEN
GAU10313
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrads.
Motorräder sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad fährt.
Er oder sie sollte:

Gründliche Anleitung von kompetenter
Stelle über alle Aspekte des Fahrens
mit einem Motorrad erhalten.

Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.

Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.

Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden In-
spektions- und Wartungsarbeiten am Fahr-zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer
Beschädigung des Fahrzeugs. Eine Liste
der vor jeder Fahrt durchzuführenden Kon-
trollen finden Sie auf Seite 4-1.

Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.

Die vorwiegende Ursache für Auto/
Motorradunfälle ist ein Versagen von
Autofahrern, Motorräder im Verkehr zu
erkennen und mit einzubeziehen. Vie-
le Unfälle wurden von Autofahrern ver-
ursacht, die das Motorrad nicht
gesehen haben. Sich selbst auffallend
zu erkennen zu geben ist daher eine
sehr effektive Methode, Unfälle dieser
Art zu reduzieren.
Deshalb:

Tragen Sie eine Jacke mit auffallen-
den Farben.

Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten
lassen, da Motorradunfälle an Kreu-
zungen am häufigsten auftreten.

Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.

An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Motorradführerschein gehabt.

Stellen Sie sicher, dass Sie qualifi-
ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.

Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.

Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorrad solange
in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
rad und allen seinen Kontrollvorrich-
tungen gründlich vertraut sind.

Viele Unfälle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Kurve wegen zu hoher
Geschwindigkeit zu weit heraus getra-
gen zu werden oder Kurven zu schnei-
den (ungenügender Neigungswinkel
im Verhältnis zur Geschwindigkeit).

Halten Sie sich immer an die Ge-
schwindigkeitsbegrenzungen und

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
1
2
3
4
5
6
7
8
9

GAU12870

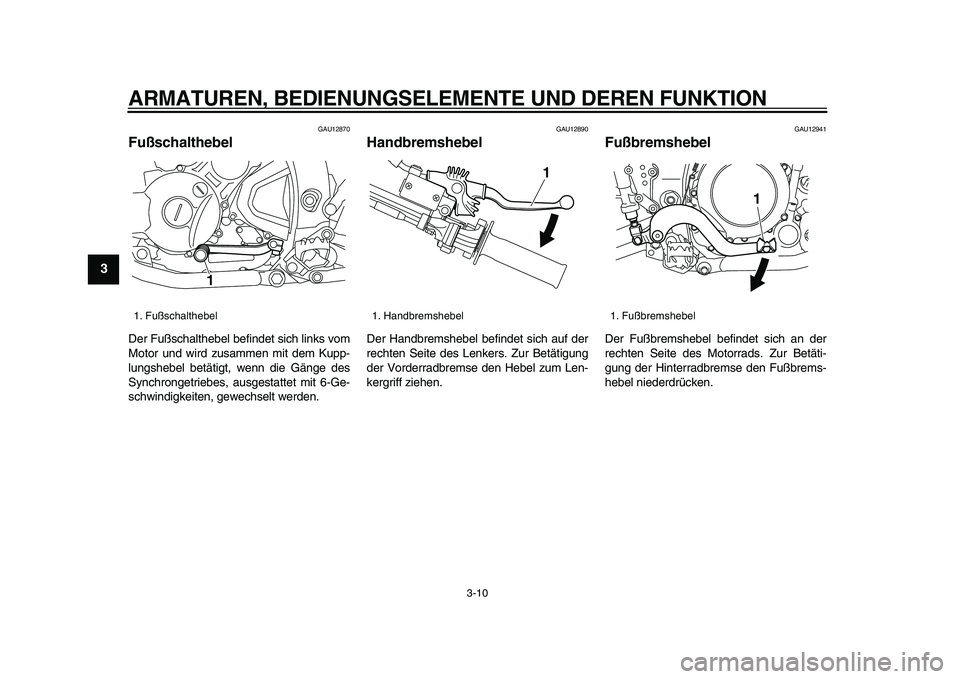

Fußschalthebel
Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 6-Ge-
schwindigkeiten, gewechselt werden.
GAU12890
Handbremshebel
Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
GAU12941
Fußbremshebel
Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
1. Fußschalthebel
1

1. Handbremshebel
1

1. Fußbremshebel
1

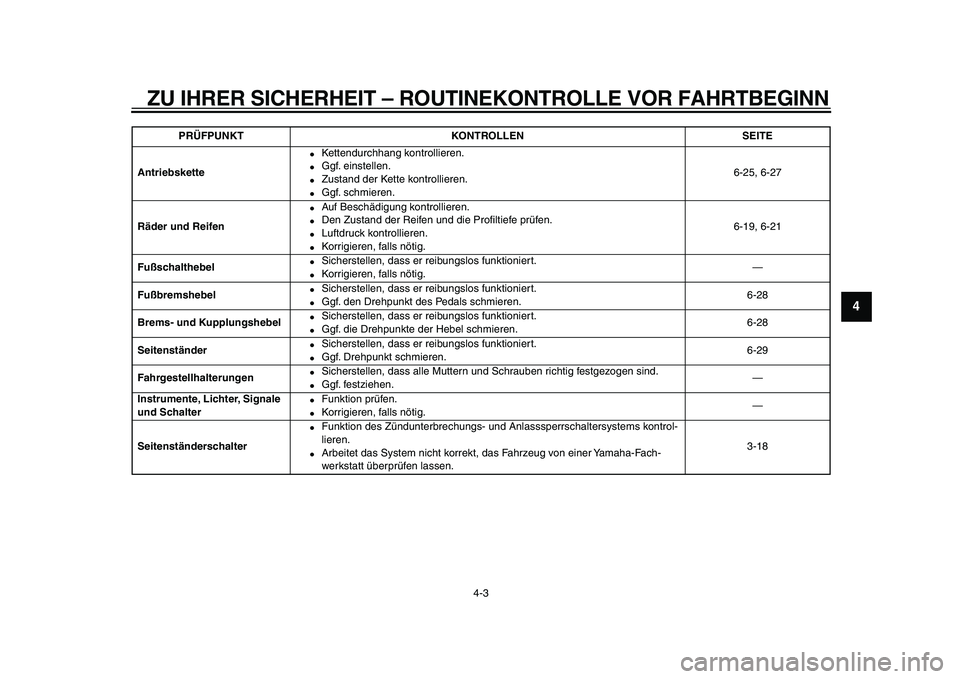

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
2
3
45
6
7
8
9

Antriebskette

Kettendurchhang kontrollieren.

Ggf. einstellen.

Zustand der Kette kontrollieren.

Ggf. schmieren.6-25, 6-27
Räder und Reifen

Auf Beschädigung kontrollieren.

Den Zustand der Reifen und die Profiltiefe prüfen.

Luftdruck kontrollieren.

Korrigieren, falls nötig.6-19, 6-21
Fußschalthebel

Sicherstellen, dass er reibungslos funktioniert.

Korrigieren, falls nötig.—
Fußbremshebel

Sicherstellen, dass er reibungslos funktioniert.

Ggf. den Drehpunkt des Pedals schmieren.6-28
Brems- und Kupplungshebel

Sicherstellen, dass er reibungslos funktioniert.

Ggf. die Drehpunkte der Hebel schmieren.6-28
Seitenständer

Sicherstellen, dass er reibungslos funktioniert.

Ggf. Drehpunkt schmieren.6-29
Fahrgestellhalterungen

Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.

Ggf. festziehen.—
Instrumente, Lichter, Signale
und Schalter

Funktion prüfen.

Korrigieren, falls nötig.—
Seitenständerschalter

Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems kontrol-
lieren.

Arbeitet das System nicht korrekt, das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen lassen.3-18
PRÜFPUNKT KONTROLLEN SEITE

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
2
3
4
5
67
8
9

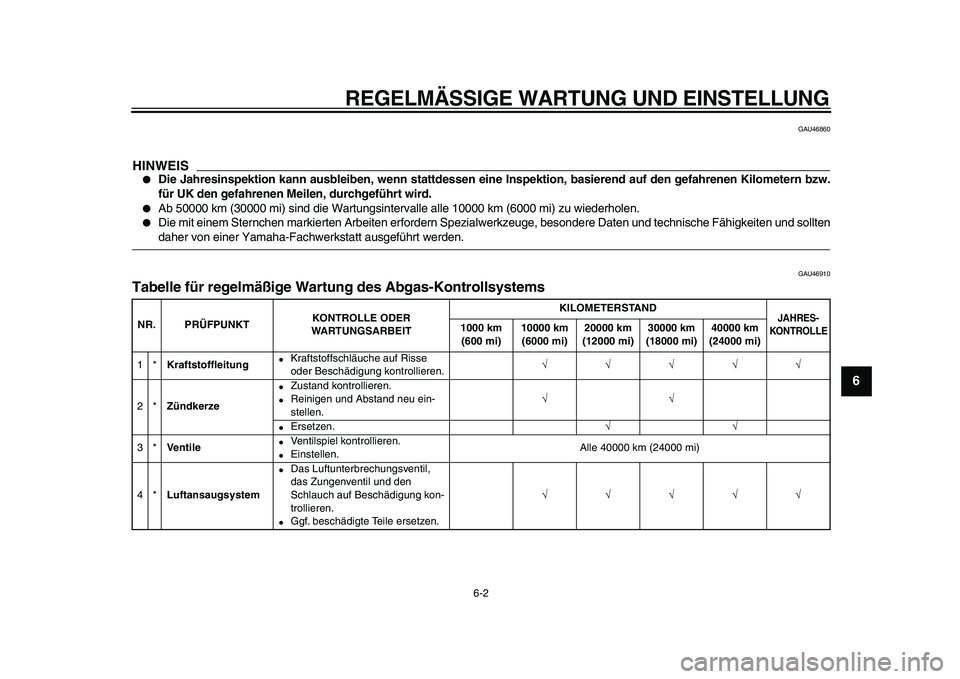

GAU46860
HINWEIS


Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.

Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.

Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46910
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems
NR. PRÜFPUNKTKONTROLLE ODER
WARTUNGSARBEITKILOMETERSTAND
JAHRES-
KONTROLLE

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*
Kraftstoffleitung

Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.
√√√√√
2*
Zündkerze

Zustand kontrollieren.

Reinigen und Abstand neu ein-
stellen.
√√

Ersetzen.
√√
3*
Ventile

Ventilspiel kontrollieren.

Einstellen.Alle 40000 km (24000 mi)
4*
Luftansaugsystem

Das Luftunterbrechungsventil,
das Zungenventil und den
Schlauch auf Beschädigung kon-
trollieren.

Ggf. beschädigte Teile ersetzen.
√√√√√

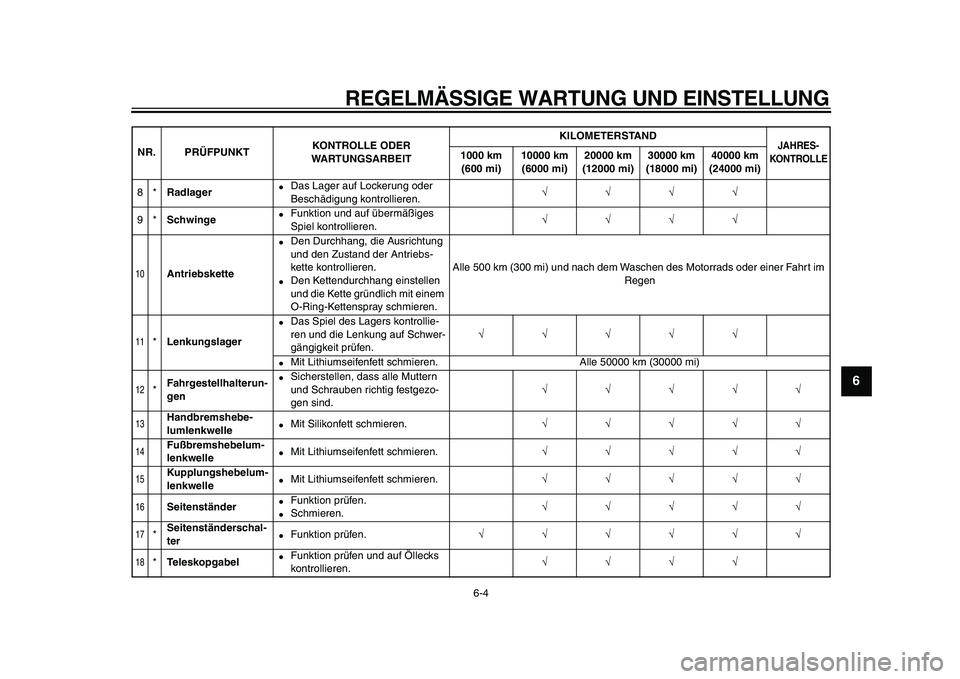

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
2
3
4
5
67
8
9

8*
Radlager

Das Lager auf Lockerung oder
Beschädigung kontrollieren.
√√√√
9*
Schwinge

Funktion und auf übermäßiges
Spiel kontrollieren.
√√√√
10

Antriebskette

Den Durchhang, die Ausrichtung
und den Zustand der Antriebs-
kette kontrollieren.

Den Kettendurchhang einstellen
und die Kette gründlich mit einem
O-Ring-Kettenspray schmieren.Alle 500 km (300 mi) und nach dem Waschen des Motorrads oder einer Fahrt im
Regen
11

*
Lenkungslager

Das Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen.
√√√√√

Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
12

*
Fahrgestellhalterun-
gen

Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.
√√√√√
13

Handbremshebe-
lumlenkwelle

Mit Silikonfett schmieren.
√√√√√
14

Fußbremshebelum-
lenkwelle

Mit Lithiumseifenfett schmieren.
√√√√√
15

Kupplungshebelum-
lenkwelle

Mit Lithiumseifenfett schmieren.
√√√√√
16

Seitenständer

Funktion prüfen.

Schmieren.
√√√√√
17

*
Seitenständerschal-
ter

Funktion prüfen.
√√√√√√
18

*
Teleskopgabel

Funktion prüfen und auf Öllecks
kontrollieren.
√√√√
NR. PRÜFPUNKTKONTROLLE ODER
WARTUNGSARBEITKILOMETERSTAND
JAHRES-
KONTROLLE

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
1
2
3
4
5
6
7
8
9

4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel)
1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
4. Den Einfüllschraubverschluss und die
Ablassschraube herausdrehen, umdas Motoröl aus dem Kurbelgehäuse
abzulassen.
HINWEIS

Die Unterlegscheibe auf Beschädigung
überprüfen und, falls beschädigt, erneuern.
HINWEIS

Die Schritte 5–7 nur ausführen, wenn der
Ölfiltereinsatz erneuert wird.
5. Den Ölfiltergehäusedeckel durch Ab-
nehmen der Schrauben ausbauen.
1. Motoröl-Einfüllschraubverschluss
2. Maximalstand-Markierung
3. Minimalstand-Markierung
4. Prüffenster für den Motorölstand
1
2
3
4

1. Motoröl-Ablassschraube
1

1. Motoröl-Ablassschraube
2. Unterlegscheibe
2
1

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
1
2
3
4
5
6
7
8
9

3. Die Kontermutter festziehen.
WARNUNG

GWA10630

Nachdem das Bremshebelspiel ein-
gestellt worden ist, das Spiel kon-
trollieren und sicherstellen, dass
die Bremse richtig funktioniert.

Ein weiches oder schwammiges
Gefühl beim Betätigen des Brems-
hebels kann bedeuten, dass sich
Luft im hydraulischen System be-
findet. Befindet sich Luft im Hy-
drauliksystem, lassen Sie das
System von einer Yamaha-Fach-
werkstatt in Ordnung bringen, be-
vor Sie mit dem Motorrad fahren.
Luft in der Bremsanlage verringert
die Bremskraft und stellt ein erheb-
liches Sicherheitsrisiko dar.
GAU22272
Hinterrad-Bremslichtschalter
einstellen
Das Bremslicht, das vom Bremspedal betä-
tigt wird, muss kurz bevor die Bremsen grei-
fen aufleuchten. Den Bremslichtschalter
gegebenenfalls folgendermaßen einstellen:
Den Bremslichtschalter festhalten und da-
bei die Einstellmutter des Bremslichtschal-
ters drehen. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Einstell-
mutter in Richtung (a) drehen. Um den Ein-
schaltpunkt des Bremslichts
zurückzuversetzen, die Einstellmutter in
Richtung (b) drehen.
GAU22390
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfen
Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
GAU22430
Scheibenbremsbeläge vorn
Die Vorderradbremse weist Verschleiß-
anzeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Nuten prüfen. Wenn eine Nut fast ver-
schwunden ist, die Scheibenbremsbeläge
als ganzen Satz schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
1. Hinterrad-Bremslichtschalter
2. Einstellmutter
1
2(b) (a)
1. Verschleißanzeigerille
11
