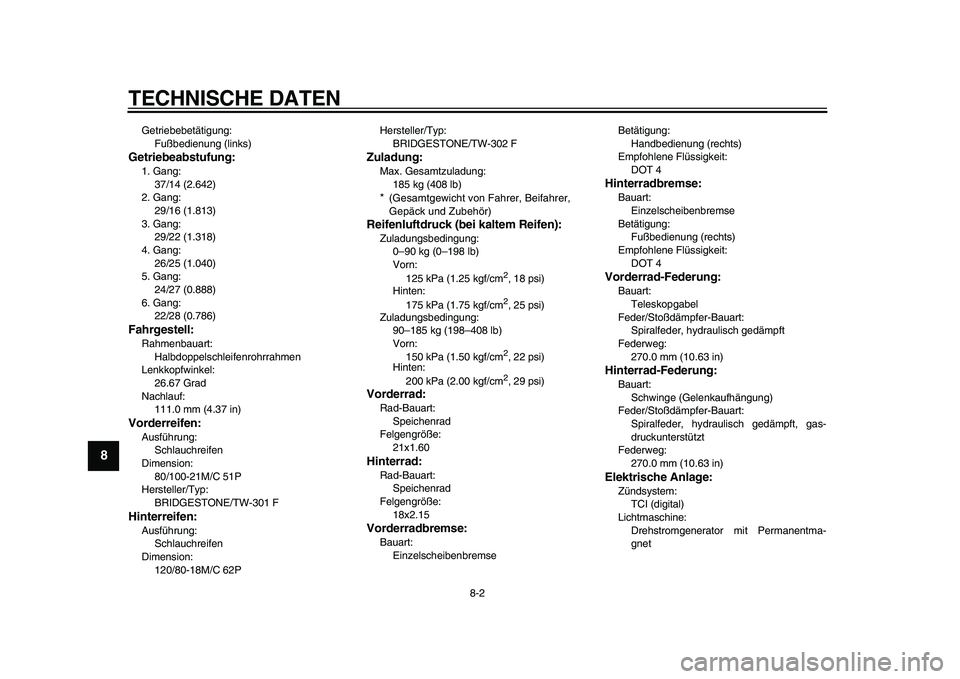

TECHNISCHE DATEN
8-2
1
2
3
4
5
6
7
8
9
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
37/14 (2.642)
2. Gang:
29/16 (1.813)
3. Gang:
29/22 (1.318)
4. Gang:
26/25 (1.040)
5. Gang:
24/27 (0.888)
6. Gang:
22/28 (0.786)
Fahrgestell:
Rahmenbauart:
Halbdoppelschleifenrohrrahmen
Lenkkopfwinkel:
26.67 Grad
Nachlauf:
111.0 mm (4.37 in)
Vorderreifen:
Ausführung:
Schlauchreifen
Dimension:
80/100-21M/C 51P
Hersteller/Typ:
BRIDGESTONE/TW-301 F
Hinterreifen:
Ausführung:
Schlauchreifen
Dimension:
120/80-18M/C 62PHersteller/Typ:
BRIDGESTONE/TW-302 F
Zuladung:
Max. Gesamtzuladung:
185 kg (408 lb)
*
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
125 kPa (1.25 kgf/cm
2
, 18 psi)
Hinten:
175 kPa (1.75 kgf/cm
2
, 25 psi)
Zuladungsbedingung:
90–185 kg (198–408 lb)
Vorn:
150 kPa (1.50 kgf/cm 2
, 22 psi)
Hinten:
200 kPa (2.00 kgf/cm 2
, 29 psi)
Vorderrad:
Rad-Bauart:
Speichenrad
Felgengröße:
21x1.60
Hinterrad:
Rad-Bauart:
Speichenrad
Felgengröße:
18x2.15
Vorderradbremse:
Bauart:
EinzelscheibenbremseBetätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
270.0 mm (10.63 in)
Hinterrad-Federung:
Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft, gas-
druckunterstützt
Federweg:
270.0 mm (10.63 in)
Elektrische Anlage:
Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit Permanentma-
gnet

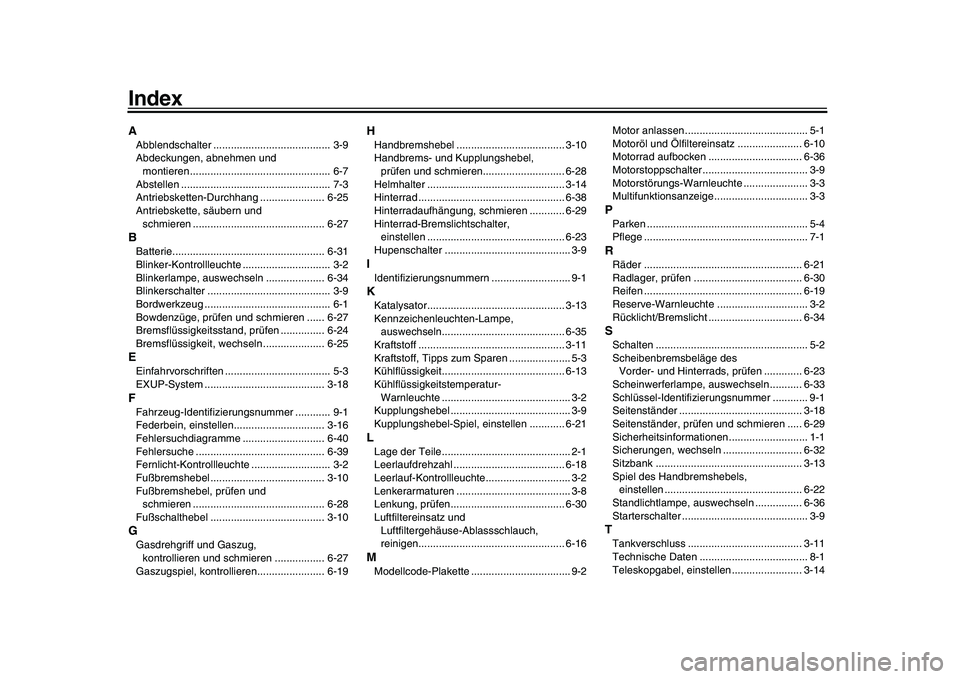

Index
A
Abblendschalter ........................................ 3-9
Abdeckungen, abnehmen und
montieren................................................ 6-7
Abstellen ................................................... 7-3
Antriebsketten-Durchhang ...................... 6-25
Antriebskette, säubern und
schmieren ............................................. 6-27
B
Batterie.................................................... 6-31
Blinker-Kontrollleuchte .............................. 3-2
Blinkerlampe, auswechseln .................... 6-34
Blinkerschalter .......................................... 3-9
Bordwerkzeug ........................................... 6-1
Bowdenzüge, prüfen und schmieren ...... 6-27
Bremsflüssigkeitsstand, prüfen ............... 6-24
Bremsflüssigkeit, wechseln ..................... 6-25
E
Einfahrvorschriften .................................... 5-3
EXUP-System ......................................... 3-18
F
Fahrzeug-Identifizierungsnummer ............ 9-1
Federbein, einstellen............................... 3-16
Fehlersuchdiagramme ............................ 6-40
Fehlersuche ............................................ 6-39
Fernlicht-Kontrollleuchte ........................... 3-2
Fußbremshebel ....................................... 3-10
Fußbremshebel, prüfen und
schmieren ............................................. 6-28
Fußschalthebel ....................................... 3-10
G
Gasdrehgriff und Gaszug,
kontrollieren und schmieren ................. 6-27
Gaszugspiel, kontrollieren....................... 6-19
H
Handbremshebel ..................................... 3-10
Handbrems- und Kupplungshebel,
prüfen und schmieren............................ 6-28
Helmhalter ............................................... 3-14
Hinterrad .................................................. 6-38
Hinterradaufhängung, schmieren ............ 6-29
Hinterrad-Bremslichtschalter,
einstellen ............................................... 6-23
Hupenschalter ........................................... 3-9
I
Identifizierungsnummern ........................... 9-1
K
Katalysator............................................... 3-13
Kennzeichenleuchten-Lampe,
auswechseln.......................................... 6-35
Kraftstoff .................................................. 3-11
Kraftstoff, Tipps zum Sparen ..................... 5-3
Kühlflüssigkeit.......................................... 6-13
Kühlflüssigkeitstemperatur-
Warnleuchte ............................................ 3-2
Kupplungshebel ......................................... 3-9
Kupplungshebel-Spiel, einstellen ............ 6-21
L
Lage der Teile............................................ 2-1
Leerlaufdrehzahl ...................................... 6-18
Leerlauf-Kontrollleuchte............................. 3-2
Lenkerarmaturen ....................................... 3-8
Lenkung, prüfen....................................... 6-30
Luftfiltereinsatz und
Luftfiltergehäuse-Ablassschlauch,
reinigen.................................................. 6-16
M
Modellcode-Plakette .................................. 9-2Motor anlassen.......................................... 5-1
Motoröl und Ölfiltereinsatz ...................... 6-10
Motorrad aufbocken ................................ 6-36
Motorstoppschalter.................................... 3-9
Motorstörungs-Warnleuchte ...................... 3-3
Multifunktionsanzeige................................ 3-3
P
Parken ....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder ...................................................... 6-21
Radlager, prüfen ..................................... 6-30
Reifen ...................................................... 6-19
Reserve-Warnleuchte ............................... 3-2
Rücklicht/Bremslicht ................................ 6-34
S
Schalten .................................................... 5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ............. 6-23
Scheinwerferlampe, auswechseln........... 6-33
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer .......................................... 3-18
Seitenständer, prüfen und schmieren ..... 6-29
Sicherheitsinformationen........................... 1-1
Sicherungen, wechseln ........................... 6-32
Sitzbank .................................................. 3-13
Spiel des Handbremshebels,
einstellen ............................................... 6-22
Standlichtlampe, auswechseln ................ 6-36
Starterschalter ........................................... 3-9
T
Tankverschluss ....................................... 3-11
Technische Daten ..................................... 8-1
Teleskopgabel, einstellen........................ 3-14
