2009 YAMAHA WR 250R Betriebsanleitungen (in German)

TECHNISCHE DATEN
8-3
2
3
4
5
6
7
89

Batterie:
Typ:
YTZ7S
Spannung, Kapazität:
12 V, 6.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt
×
Anzahl:
Scheinwerfer:
12 V, 60 W/55 W
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W
×
2
Blinklicht hinten:
12 V, 10.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
1
Kennzeichenbeleuchtung:
12 V, 5.0 W
Instrumentenbeleuchtung:
EL (Elektrolumineszent)
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LEDMotorstörungs-Warnleuchte:
LED

Sicherungen:
Hauptsicherung:
30.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
7.5 A
Kühlerlüftersicherung:
7.5 A
Sicherung des Kraftstoffeinspritz-Systems:
7.5 A
Zusatzsicherung:
7.5 A

9-1
1
2
3
4
5
6
7
8
9

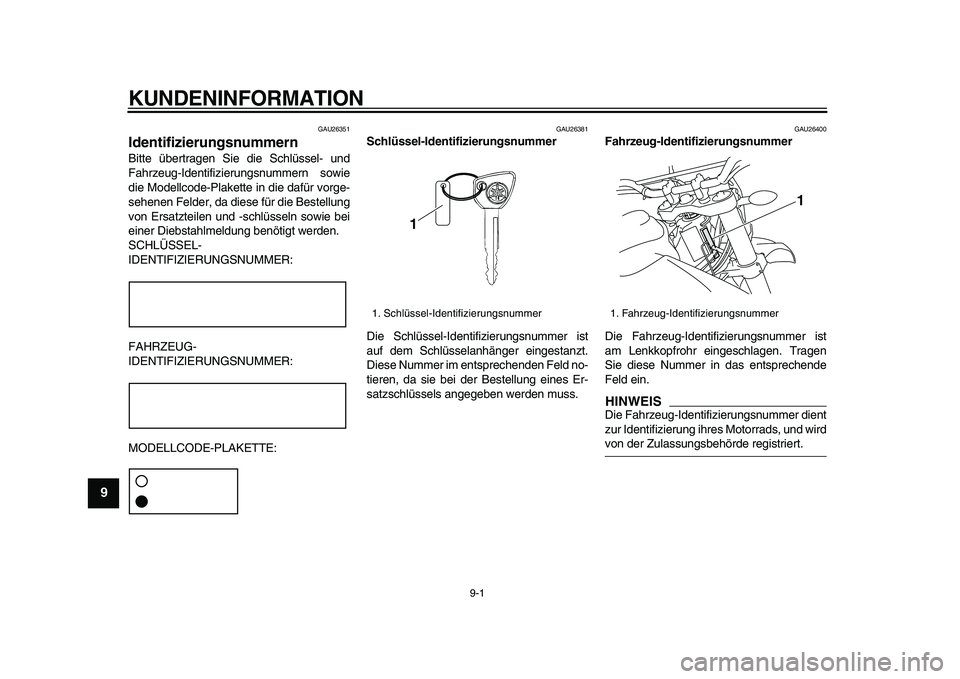

KUNDENINFORMATION
GAU26351
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.
HINWEIS

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
1

1. Fahrzeug-Identifizierungsnummer
1

KUNDENINFORMATION
9-2
2
3
4
5
6
7
8
9

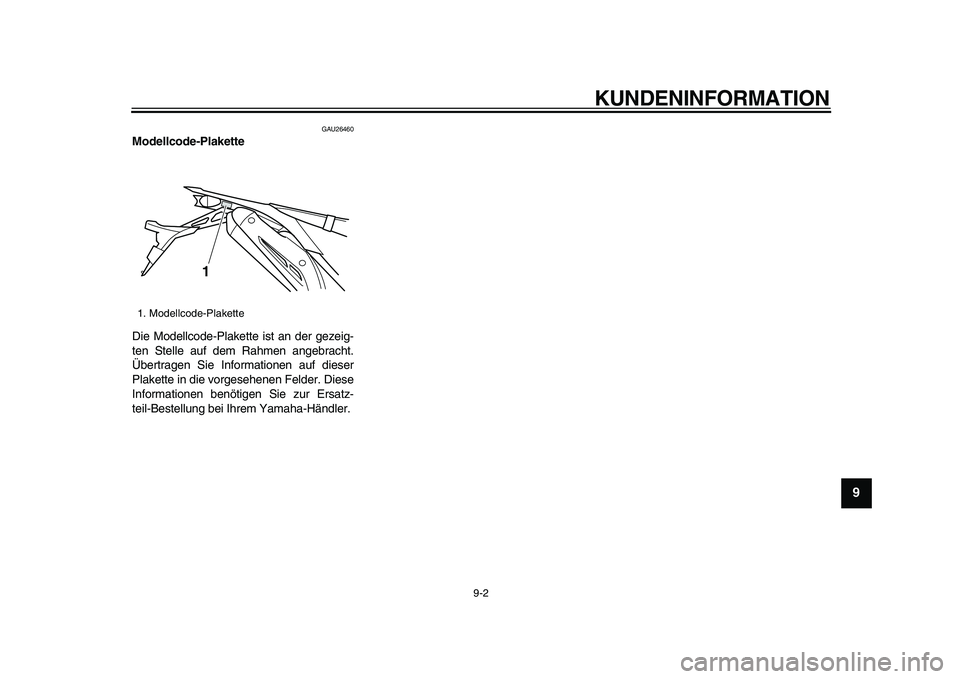

GAU26460
Modellcode-Plakette
Die Modellcode-Plakette ist an der gezeig-
ten Stelle auf dem Rahmen angebracht.
Übertragen Sie Informationen auf dieser
Plakette in die vorgesehenen Felder. Diese
Informationen benötigen Sie zur Ersatz-
teil-Bestellung bei Ihrem Yamaha-Händler.
1. Modellcode-Plakette
1

Index
A
Abblendschalter ........................................ 3-9
Abdeckungen, abnehmen und
montieren................................................ 6-7
Abstellen ................................................... 7-3
Antriebsketten-Durchhang ...................... 6-25
Antriebskette, säubern und
schmieren ............................................. 6-27
B
Batterie.................................................... 6-31
Blinker-Kontrollleuchte .............................. 3-2
Blinkerlampe, auswechseln .................... 6-34
Blinkerschalter .......................................... 3-9
Bordwerkzeug ........................................... 6-1
Bowdenzüge, prüfen und schmieren ...... 6-27
Bremsflüssigkeitsstand, prüfen ............... 6-24
Bremsflüssigkeit, wechseln ..................... 6-25
E
Einfahrvorschriften .................................... 5-3
EXUP-System ......................................... 3-18
F
Fahrzeug-Identifizierungsnummer ............ 9-1
Federbein, einstellen............................... 3-16
Fehlersuchdiagramme ............................ 6-40
Fehlersuche ............................................ 6-39
Fernlicht-Kontrollleuchte ........................... 3-2
Fußbremshebel ....................................... 3-10
Fußbremshebel, prüfen und
schmieren ............................................. 6-28
Fußschalthebel ....................................... 3-10
G
Gasdrehgriff und Gaszug,
kontrollieren und schmieren ................. 6-27
Gaszugspiel, kontrollieren....................... 6-19
H
Handbremshebel ..................................... 3-10
Handbrems- und Kupplungshebel,
prüfen und schmieren............................ 6-28
Helmhalter ............................................... 3-14
Hinterrad .................................................. 6-38
Hinterradaufhängung, schmieren ............ 6-29
Hinterrad-Bremslichtschalter,
einstellen ............................................... 6-23
Hupenschalter ........................................... 3-9
I
Identifizierungsnummern ........................... 9-1
K
Katalysator............................................... 3-13
Kennzeichenleuchten-Lampe,
auswechseln.......................................... 6-35
Kraftstoff .................................................. 3-11
Kraftstoff, Tipps zum Sparen ..................... 5-3
Kühlflüssigkeit.......................................... 6-13
Kühlflüssigkeitstemperatur-
Warnleuchte ............................................ 3-2
Kupplungshebel ......................................... 3-9
Kupplungshebel-Spiel, einstellen ............ 6-21
L
Lage der Teile............................................ 2-1
Leerlaufdrehzahl ...................................... 6-18
Leerlauf-Kontrollleuchte............................. 3-2
Lenkerarmaturen ....................................... 3-8
Lenkung, prüfen....................................... 6-30
Luftfiltereinsatz und
Luftfiltergehäuse-Ablassschlauch,
reinigen.................................................. 6-16
M
Modellcode-Plakette .................................. 9-2Motor anlassen.......................................... 5-1
Motoröl und Ölfiltereinsatz ...................... 6-10
Motorrad aufbocken ................................ 6-36
Motorstoppschalter.................................... 3-9
Motorstörungs-Warnleuchte ...................... 3-3
Multifunktionsanzeige................................ 3-3
P
Parken ....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder ...................................................... 6-21
Radlager, prüfen ..................................... 6-30
Reifen ...................................................... 6-19
Reserve-Warnleuchte ............................... 3-2
Rücklicht/Bremslicht ................................ 6-34
S
Schalten .................................................... 5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ............. 6-23
Scheinwerferlampe, auswechseln........... 6-33
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer .......................................... 3-18
Seitenständer, prüfen und schmieren ..... 6-29
Sicherheitsinformationen........................... 1-1
Sicherungen, wechseln ........................... 6-32
Sitzbank .................................................. 3-13
Spiel des Handbremshebels,
einstellen ............................................... 6-22
Standlichtlampe, auswechseln ................ 6-36
Starterschalter ........................................... 3-9
T
Tankverschluss ....................................... 3-11
Technische Daten ..................................... 8-1
Teleskopgabel, einstellen........................ 3-14

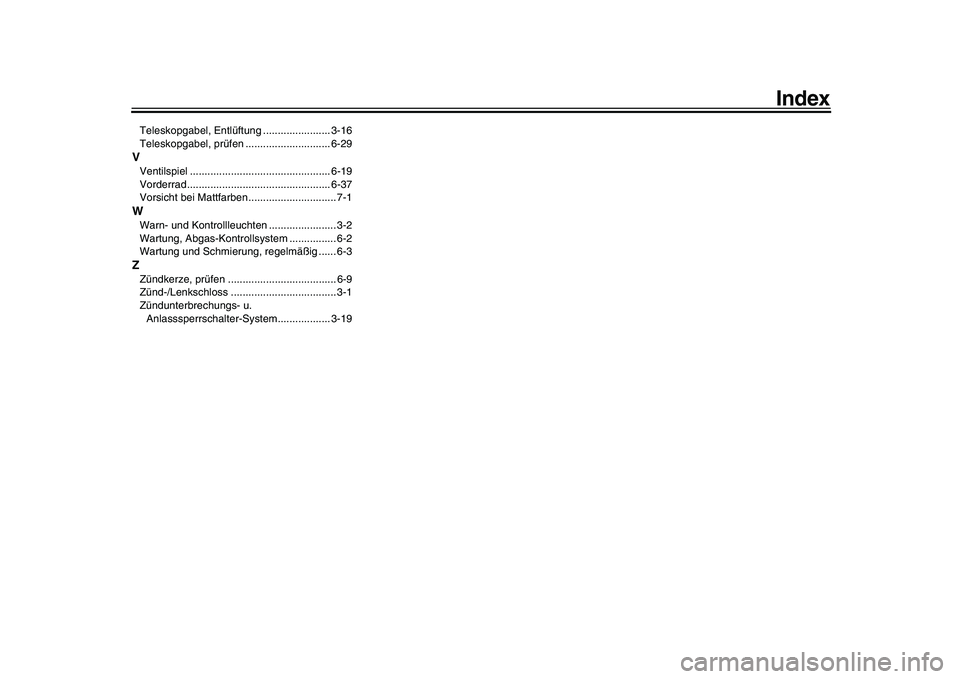

Index
Teleskopgabel, Entlüftung ....................... 3-16
Teleskopgabel, prüfen ............................. 6-29
V
Ventilspiel ................................................ 6-19
Vorderrad................................................. 6-37
Vorsicht bei Mattfarben.............................. 7-1
W
Warn- und Kontrollleuchten ....................... 3-2
Wartung, Abgas-Kontrollsystem ................ 6-2
Wartung und Schmierung, regelmäßig ...... 6-3
Z
Zündkerze, prüfen ..................................... 6-9
Zünd-/Lenkschloss .................................... 3-1
Zündunterbrechungs- u.
Anlasssperrschalter-System.................. 3-19
