2009 YAMAHA TMAX Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
2
34
5
6
7
8
9

SAU12331
Alarma antirrobo (opcional)
Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.
SAU12347
Interruptores del manillar
IzquierdaDerecha
SAU12360
Interruptor de ráfagas “PASS”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de “ / ”
Sitúe este interruptor en “ ” para poner la
luz de carretera y en “ ” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
1. Interruptor de ráfagas “PASS”
2. Conmutador de la luz de “ / ”
3. Interruptor de intermitencia “ / ”
4. Interruptor de la bocina “ ”
1
2
3
4

1. Interruptor de paro del motor “ / ”
2. Interruptor de luces de emergencia “ ”
3. Interruptor de arranque “ ”
1
23

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
1
2
3
4
5
6
7
8
9

rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor “ / ”
Sitúe este interruptor en “ ” antes de
arrancar el motor. Sitúe este interruptor en
“” para parar el motor en caso de emer-
gencia, por ejemplo si el vehículo vuelca o
se atasca el cable del acelerador.
SAU12721
Interruptor de arranque “ ”
Con el caballete lateral arriba, pulse este in-
terruptor mientras aplica el freno delantero
o trasero, para poner en marcha el motor
con el arranque eléctrico. Véanse las ins-
trucciones de arranque en la página 5-1 an-
tes de arrancar el motor.
SAU42340
La luz de aviso de avería del motor y la del
ABS se encienden cuando se gira la llave ala posición “ON” y se pulsa el interruptor de
arranque, pero no indica un fallo.
SAU12733
Interruptor de luces de emergencia “ ”
Con la llave en la posición “ON” o “ ”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padeando simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.
ATENCIÓN

SCA10061
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse la
batería.
SAU44910
Maneta del freno delantero
La maneta del freno delantero está situa-
da en el puño derecho del manillar. Para
aplicar el freno delantero, tire de esta ma-
neta hacia el puño del manillar.
La maneta del freno delantero dispone de
un dial de ajuste de posición. Para ajustar
la distancia entre la maneta del freno de-
lantero y el puño del manillar, gire el dial
con la maneta del freno delantero alejada
del puño del manillar. Verifique que la po-
sición de ajuste apropiada del dial quede
alineada con la marca “ ” de la maneta
1. Maneta del freno delantero
2. Dial de ajuste de la posición de la maneta
de freno
3. “ ” marca
4. Distancia entre la maneta del freno y el
puño del manillar
1
3
4 2

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
2
34
5
6
7
8
9

del freno delantero.
SAU44921
Maneta del freno trasero
La maneta del freno trasero está situada en
el puño izquierdo del manillar. Para aplicar
el freno trasero tire de esta maneta hacia el
puño del manillar.
La maneta del freno trasero dispone de un
dial de ajuste de posición. Para ajustar la
distancia entre la maneta del freno trasero y
el puño del manillar, gire el dial con la ma-
neta del freno trasero alejada del puño del
manillar. Verifique que la posición de ajuste
apropiada del dial quede alineada con la
marca “ ” de la maneta del freno trasero.
SAU12962
Palanca de bloqueo del freno
trasero
Este vehículo está provisto de una palanca
de bloqueo del freno trasero que impide
que la rueda trasera se mueva cuando el
vehículo está parado en un semáforo, paso
a nivel, etc.
Para bloquear la rueda trasera
Empuje la palanca de bloqueo del freno tra-
sero hacia la izquierda hasta que encaje
con un chasquido.
Para desbloquear la rueda trasera
Empuje la palanca de bloqueo del freno tra-
sero a su posición original.

1. Maneta del freno trasero
2. Dial de ajuste de la posición de la maneta
de freno
3. “ ” marca
4. Distancia entre la maneta del freno y el
puño del manillar1
3
42

1. Palanca de bloqueo del freno trasero
1

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
1
2
3
4
5
6
7
8
9
NOTA

●
Verifique que la rueda trasera no se
mueva cuando esté accionada la pa-
lanca de bloqueo.
●
Para que la rueda trasera se bloquee
con toda seguridad, accione primero
la maneta del freno trasero antes de
desplazar la palanca de bloqueo hacia
la izquierda.
ADVERTENCIA

SWA12361
Nunca mueva la palanca de bloqueo del
freno trasero hacia la izquierda mientras
el vehículo está en movimiento, ya que
podría perder el control y sufrir un acci-
dente. Asegúrese de que el vehículo no
está en movimiento antes de mover la
palanca de bloqueo del freno trasero ha-
cia la izquierda.
SAU12993
ABS (para modelos ABS)
El ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma inde-
pendiente sobre los frenos delantero y tra-
sero. El ABS controla con seguridad el
bloqueo de las ruedas durante las frenadas
de emergencia sobre calzadas irregulares y
en diversas condiciones de tiempo, optimi-
zando así la adherencia y el rendimiento de
los neumáticos al tiempo que suaviza la ac-
ción de los frenos. El ABS está controlado
por una ECU (unidad de control electrónico)
que permite recurrir al frenado manual en
caso de que se produzca una avería.
ADVERTENCIA

SWA10090
●
El ABS funciona mejor en distan-
cias de frenado largas.
●
Sobre cierto tipo de calzadas (rugo-
sas o grava), la distancia de frenado
puede ser mayor con el ABS que
sin él. Por lo tanto, mantenga siem-
pre una distancia suficiente respec-
to al vehículo de delante en función
de la velocidad.
NOTA

●
El ABS efectúa una prueba de
autodiagnóstico durante unos segun-dos cada vez que el vehículo inicia la
marcha por primera vez después de
dar el contacto. Durante dicha prueba
se puede oír un chasquido por la parte
delantera del vehículo y, si se acciona
una de las manetas de freno, aunque
sea ligeramente, se puede notar una
vibración en la propia maneta; esto es
normal.
●
Cuando el ABS está activado los fre-
nos se utilizan de la forma habitual.
Puede notarse una acción pulsátil en
la maneta o el pedal del freno, pero
ello no indica un fallo de funcionamien-
to.
●
Este ABS dispone de una función de
prueba que permite al conductor expe-
rimentar la vibración en las manetas
del freno cuando el ABS está actuan-
do. No obstante, son necesarias he-
rramientas especiales, por lo que se
deberá consultar al concesionario
Yamaha para efectuar esta prueba.
ATENCIÓN

SCA16120
Mantenga todo tipo de imanes (incluidas
tenazas magnéticas, destornilladores
magnéticos, etc.) alejados de los cubos
de las ruedas delantera y trasera; de lo
contrario, los rotores magnéticos mon-

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
2
34
5
6
7
8
9

tados en los cubos de las ruedas pue-
den resultar dañados y el sistema ABS
no funcionará bien.
SAU13175
Tapón del depósito de gasolina
Para extraer el tapón del depósito de
gasolina
1. Abra la tapa tirando hacia arriba de la
palanca.
2. Introduzca la llave en la cerradura y gí-
rela en el sentido de las agujas del re-
loj. La cerradura se desbloquea y
puede extraerse el tapón del depósito
de gasolina.
Para colocar el tapón del depósito de
gasolina
1. Alinee las marcas, introduzca el tapón
del depósito de gasolina en la abertura
de este y luego presione el tapón ha-
cia abajo.
1. Cubo de la rueda delantera
1. Cubo de la rueda trasera
11

1. Palanca de apertura
2. Tapa
1
2

1. Tapón del depósito de gasolina
1. Marcas de coincidencia
1
1

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
1
2
3
4
5
6
7
8
9

2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original y luego extráigala.
3. Cierre la tapa.
ADVERTENCIA

SWA11261
Verifique que el tapón del depósito de
gasolina esté correctamente colocado y
bloqueado en su sitio antes de utilizar el
scooter. Una fuga de gasolina significa
peligro de incendio.
SAU13212
Combustible
Verifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA

SWA10881
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-
ble, siga estas instrucciones.
1. Antes de poner gasolina, pare el motor
y compruebe que no haya nadie sen-
tado en el vehículo. No ponga nunca
gasolina mientras fuma o en proximi-
dad de chispas, llamas vivas u otras
fuentes de ignición como los pilotos lu-
minosos de calentadores de agua o
secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Deje de llenar cuando la gaso-
lina llegue a la parte inferior del tubo
de llenado. La gasolina se expande
con el calor y, por tanto, el calor del
motor o del sol puede provocar que la
gasolina se desborde del depósito.3. Limpie inmediatamente la gasolina
que se haya vertido.
ATENCIÓN:
Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10071]

4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA

SWA15151
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia-
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
21

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

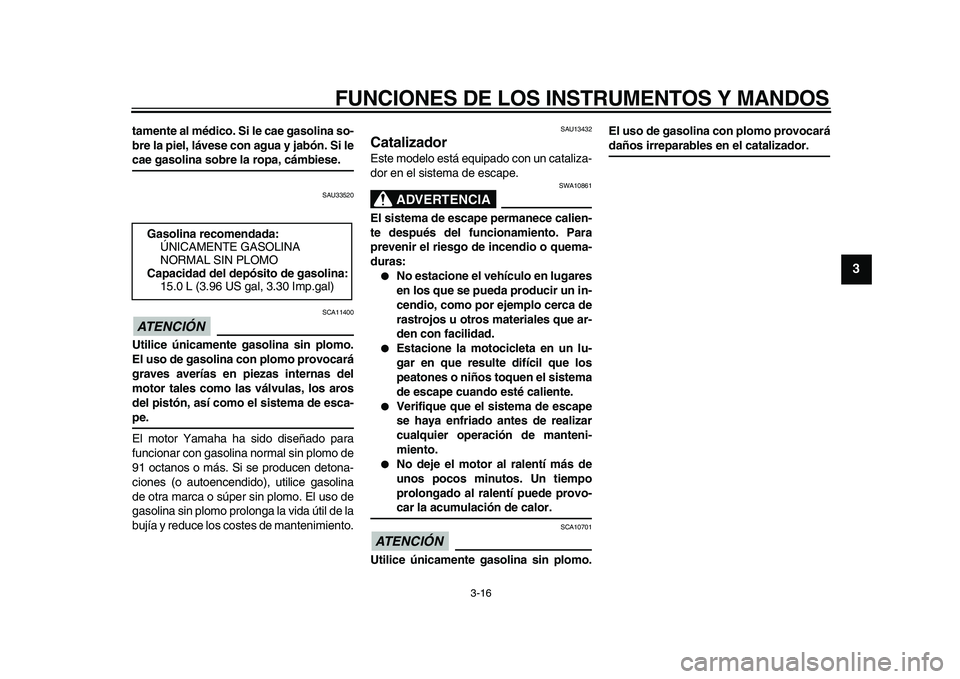

3-16
2
34
5
6
7
8
9

tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU33520
ATENCIÓN

SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.
El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de la
bujía y reduce los costes de mantenimiento.
SAU13432
Catalizador
Este modelo está equipado con un cataliza-
dor en el sistema de escape.
ADVERTENCIA

SWA10861
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:
●
No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.
●
Estacione la motocicleta en un lu-
gar en que resulte difícil que los
peatones o niños toquen el sistema
de escape cuando esté caliente.
●
Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.
●
No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-
car la acumulación de calor.
ATENCIÓN

SCA10701
Utilice únicamente gasolina sin plomo.El uso de gasolina con plomo provocará
daños irreparables en el catalizador.
Gasolina recomendada:
ÚNICAMENTE GASOLINA
NORMAL SIN PLOMO
Capacidad del depósito de gasolina:
15.0 L (3.96 US gal, 3.30 Imp.gal)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
1
2
3
4
5
6
7
8
9

SAU13932
Asiento
Para abrir el asiento
1. Coloque el scooter sobre el caballete
central.
2. Introduzca la llave en el interruptor
principal y gírela en el sentido contra-
rio al de las agujas del reloj hasta la
posición “OPEN”.
NOTA

No empuje la llave hacia adentro cuando la
gire.
3. Levante el asiento.
Para cerrar el asiento
1. Baje el asiento y luego empújelo hacia
abajo para que encaje en su sitio.
2. Extraiga la llave del interruptor princi-
pal si va a dejar el scooter sin vigilan-
cia.
NOTA

Verifique que el asiento esté bien sujeto an-
tes de su uso.
SAU14270
Ajuste del respaldo del
conductor
El respaldo del conductor se puede ajustar
en las tres posiciones que se muestran.
Ajuste el respaldo del modo siguiente.
1. Abra el asiento. (Vease la
página 3-17.)
2. Quite los pernos del respaldo.
1. Abierto.
1

1. Respaldo del conductor
1
