CARACTÉRISTIQUES
8-3
2
3
4
5
6
7
89

Suspension arrière:
Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que et à gaz
Débattement des roues:
133.0 mm (5.24 in)
Partie électrique:
Système d’allumage:
TCI (numérique)
Système de charge:
Alternateur avec rotor à aimantation per-
manente
Batterie:
Modèle:
GT12B-4
Voltage, capacité:
12 V, 10.0 Ah
Phare:
Type d’ampoule:
Ampoule halogène
Voltage et wattage d’ampoule
×
quantité:
Phare:
12 V, 55.0 W
×
2
Feu arrière/stop:
12 V, 5.0 W/21.0 W
×
1
Clignotant avant:
12 V, 10.0 W
×
2
Clignotant arrière:
12 V, 10.0 W
×
2
Veilleuse:
12 V, 5.0 W
×
1Éclairage des instruments:
14 V, 2.0 W
×
2
Témoin de point mort:
14 V, 1.2 W
×
1
Témoin de feu de route:
14 V, 1.4 W
×
1
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
TDM900 14 V, 1.2 W
×
2
TDM900A 14 V, 1.2 W
×
1
Témoin d’avertissement de panne du moteur:
14 V, 1.4 W
×
1
Témoin d’avertissement du système ABS:
TDM900A 14 V, 1.4 W
×
1
Témoin de l’immobilisateur antivol:
LED

Fusibles:
Fusible principal:
40.0 A
Fusible de phare:
TDM900 15.0 A
TDM900A 20.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible du ventilateur de radiateur:
20.0 A
Fusible des clignotants et des feux de dé-
tresse:
10.0 A
Fusible du système d’injection de carburant:
10.0 AFusible du bloc de commande ABS:
TDM900A 10.0 A
Fusible du moteur ABS:
TDM900A 30.0 A
Fusible de sauvegarde:
TDM900 5.0 A
TDM900A 10.0 A

9-1
1
2
3
4
5
6
7
8
9

RENSEIGNEMENTS COMPLÉMENTAIRES
FAU26351
Numéros d’identification
Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ :
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS
SUR L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.
N.B.

Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes
(anneau rouge)
3. Clés de contact conventionnelles
(anneau noir)
1. Numéro d’identification du véhicule
1

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
2
3
4
5
6
7
8
9

FAU26540
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-16.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de rechan-
ge auprès d’un concessionnaire Yamaha.
1. Étiquette des codes du modèle
1

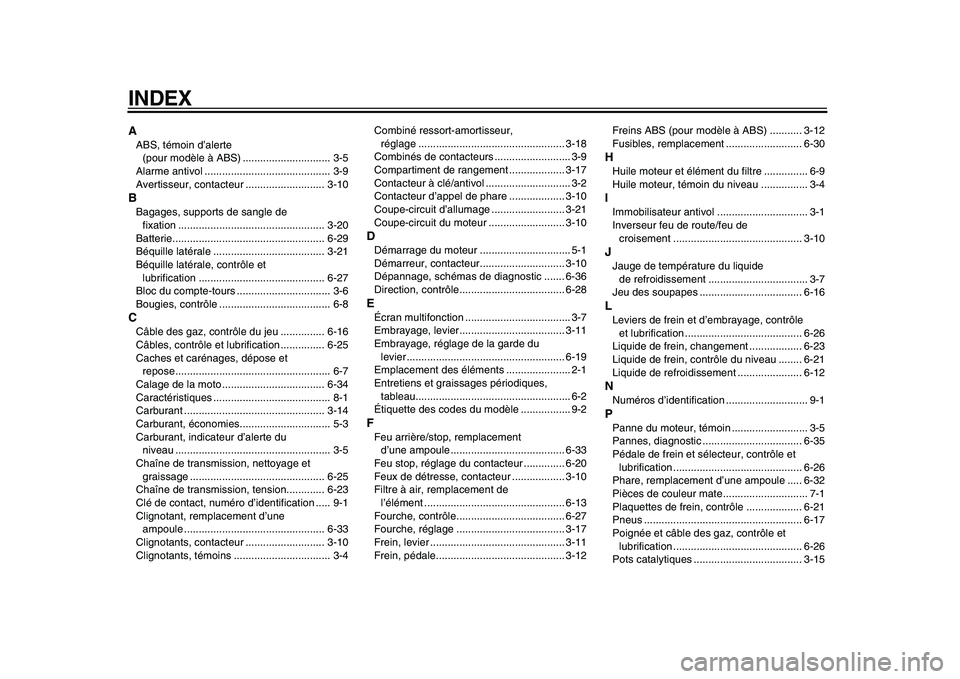

INDEX
A
ABS, témoin d’alerte
(pour modèle à ABS) .............................. 3-5
Alarme antivol ........................................... 3-9
Avertisseur, contacteur ........................... 3-10
B
Bagages, supports de sangle de
fixation .................................................. 3-20
Batterie.................................................... 6-29
Béquille latérale ...................................... 3-21
Béquille latérale, contrôle et
lubrification ........................................... 6-27
Bloc du compte-tours ................................ 3-6
Bougies, contrôle ...................................... 6-8
C
Câble des gaz, contrôle du jeu ............... 6-16
Câbles, contrôle et lubrification ............... 6-25
Caches et carénages, dépose et
repose..................................................... 6-7
Calage de la moto ................................... 6-34
Caractéristiques ........................................ 8-1
Carburant ................................................ 3-14
Carburant, économies............................... 5-3
Carburant, indicateur d’alerte du
niveau ..................................................... 3-5
Chaîne de transmission, nettoyage et
graissage .............................................. 6-25
Chaîne de transmission, tension............. 6-23
Clé de contact, numéro d’identification ..... 9-1
Clignotant, remplacement d’une
ampoule ................................................ 6-33
Clignotants, contacteur ........................... 3-10
Clignotants, témoins ................................. 3-4Combiné ressort-amortisseur,
réglage .................................................. 3-18
Combinés de contacteurs .......................... 3-9
Compartiment de rangement ................... 3-17
Contacteur à clé/antivol ............................. 3-2
Contacteur d’appel de phare ................... 3-10
Coupe-circuit d’allumage ......................... 3-21
Coupe-circuit du moteur .......................... 3-10
D
Démarrage du moteur ............................... 5-1
Démarreur, contacteur............................. 3-10
Dépannage, schémas de diagnostic ....... 6-36
Direction, contrôle.................................... 6-28
E
Écran multifonction .................................... 3-7
Embrayage, levier.................................... 3-11
Embrayage, réglage de la garde du
levier ...................................................... 6-19
Emplacement des éléments ...................... 2-1
Entretiens et graissages périodiques,
tableau..................................................... 6-2
Étiquette des codes du modèle ................. 9-2
F
Feu arrière/stop, remplacement
d’une ampoule ....................................... 6-33
Feu stop, réglage du contacteur .............. 6-20
Feux de détresse, contacteur .................. 3-10
Filtre à air, remplacement de
l’élément ................................................ 6-13
Fourche, contrôle..................................... 6-27
Fourche, réglage ..................................... 3-17
Frein, levier .............................................. 3-11
Frein, pédale............................................ 3-12Freins ABS (pour modèle à ABS) ........... 3-12
Fusibles, remplacement .......................... 6-30
H
Huile moteur et élément du filtre ............... 6-9
Huile moteur, témoin du niveau ................ 3-4
I
Immobilisateur antivol ............................... 3-1
Inverseur feu de route/feu de
croisement ............................................ 3-10
J
Jauge de température du liquide
de refroidissement .................................. 3-7
Jeu des soupapes ................................... 6-16
L
Leviers de frein et d’embrayage, contrôle
et lubrification ........................................ 6-26
Liquide de frein, changement .................. 6-23
Liquide de frein, contrôle du niveau ........ 6-21
Liquide de refroidissement ...................... 6-12
N
Numéros d’identification ............................ 9-1
P
Panne du moteur, témoin .......................... 3-5
Pannes, diagnostic .................................. 6-35
Pédale de frein et sélecteur, contrôle et
lubrification ............................................ 6-26
Phare, remplacement d’une ampoule ..... 6-32
Pièces de couleur mate............................. 7-1
Plaquettes de frein, contrôle ................... 6-21
Pneus ...................................................... 6-17
Poignée et câble des gaz, contrôle et
lubrification ............................................ 6-26
Pots catalytiques ..................................... 3-15

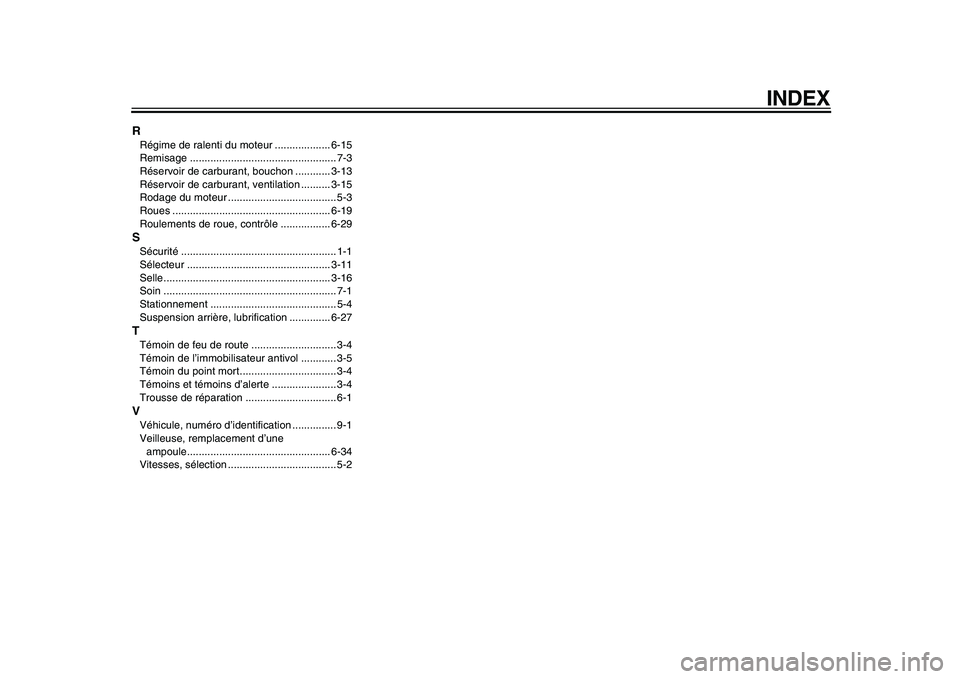

INDEX
R
Régime de ralenti du moteur ................... 6-15
Remisage .................................................. 7-3
Réservoir de carburant, bouchon ............ 3-13
Réservoir de carburant, ventilation .......... 3-15
Rodage du moteur ..................................... 5-3
Roues ...................................................... 6-19
Roulements de roue, contrôle ................. 6-29
S
Sécurité ..................................................... 1-1
Sélecteur ................................................. 3-11
Selle......................................................... 3-16
Soin ........................................................... 7-1
Stationnement ........................................... 5-4
Suspension arrière, lubrification .............. 6-27
T
Témoin de feu de route ............................. 3-4
Témoin de l’immobilisateur antivol ............ 3-5
Témoin du point mort................................. 3-4
Témoins et témoins d’alerte ...................... 3-4
Trousse de réparation ............................... 6-1
V
Véhicule, numéro d’identification ............... 9-1
Veilleuse, remplacement d’une
ampoule................................................. 6-34
Vitesses, sélection ..................................... 5-2
