PAU23290
Verificação dos rolamentos de
roda
Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos
de tempo especificados, na tabela de
lubrificação e manutenção periódica. Se
houver uma folga no cubo da roda ou se
a roda não virar suavemente, solicite a um
concessionário Yamaha que verifique os
rolamentos de roda.
PAU23385
Bateria
1. Bateria
2. Fio de bateria positivo (vermelho)
3. Fio de bateria negativo (preto)
A bateria encontra-se por trás do painel A.
(Consulte a página 6-6).
Este modelo está equipado com uma
bateria VRLA (chumbo-ácido com regu-
lação por válvula). Não é necessário veri-
ficar o electrólito nem acrescentar água
destilada. No entanto, as ligações dos
fios da bateria devem ser verificadas e, se
necessário, apertadas.
PCA10620
PRECAUÇÃO
Nunca tente retirar as tampas dos ele-
mentos da bateria, uma vez que ao
fazê-lo poderá provocar danos perma-
nentementes na bateria.
PWA10760
sAVISO
O electrólito é venenoso e perigo-
so pois contém ácido sulfúrico, o
qual provoca queimaduras graves.
Evite o contacto com a pele, os
olhos ou o vestuário e proteja
sempre os olhos quando trabalhar
perto de baterias. Em caso de
contacto, efectue os seguintes
PRIMEIROS SOCORROS.
•EXTERNOS: Lave com água
abundante.
•INTERNOS: Beba grandes quan-
tidades de água ou leite e cha-
me imediatamente um médico.
•OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.
As baterias produzem hidrogénio
explosivo. Por conseguinte, man-
tenha a bateria afastada de faís-
cas, chamas, cigarros, etc. e asse-
gure ventilação suficiente quando
MANUTENÇÃO PERIÓDICA E AJUSTES
6-20
6
49D-F819D-P0 12/1/09 11:03 Página 57

a estiver a carregar num espaço
fechado.
MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS
CRIANÇAS.
Carregamento da bateria
1. Solicite a um concessionário Yama-
ha que carregue a bateria o mais
rapidamente possível se lhe parecer
descarregada. Não se esqueça de
que a bateria tende a descarregar
mais rapidamente se o veículo esti-
ver equipado com acessórios eléctri-
cos opcionais.
PCA16520
PRECAUÇÃO
Para carregar uma bateria VRLA
(chumbo-ácido com regulação por vál-
vula), é necessário um carregador de
baterias especial (tensão constante). A
utilização de um carregador de bate-
rias convencional danificará a bateria.
Caso não tenha acesso a um carrega-
dor de baterias de tensão constante,
solicite a um concessionário Yamaha
que carregue a sua bateria.
Acondicionamento da bateria
1. Caso não pretenda conduzir o veícu-
lo durante mais de um mês, retire a
bateria, carregue-a totalmente e
coloque-a num local fresco e seco.PRECAUÇÃO: Para remover a
bateria, deve verificar se a chave
está rodada para “ ”, e, em
seguida, desligue o fio negativo
antes de desligar o fio positivo.
[PCA16302]
2. Caso a bateria fique guardada
durante mais de dois meses, verifi-
que-a pelo menos uma vez por mês
e, se necessário, carregue-a total-
mente.
3. Carregue totalmente a bateria antes
de a instalar.
4. Após a instalação, certifique-se de
que os fios para bateria estão devi-
damente ligados aos terminais de
bateria.
PCA16530
PRECAUÇÃO
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada
poderá provocar danos permanentes
na mesma.
PAU23503
Substituição do fusível
1. Fusível principal
O suporte de fusível encontra-se por
detrás do painel A. (Consulte a página
6-6).
Se o fusível estiver queimado, substitua-o
do modo seguinte.
1. Rode a chave para “ ” e desligue
todos os circuitos eléctricos.
2. Retire o fusível queimado e instale
um novo fusível com a amperagem
especificada. AVISO! Não utilize um
fusível com uma amperagem
superior à recomendada, para evi-
tar causar grandes danos no siste-
ma eléctrico e possivelmente um
incêndio.
[PWA15131]
1
MANUTENÇÃO PERIÓDICA E AJUSTES
6-21
6
49D-F819D-P0 12/1/09 11:03 Página 58

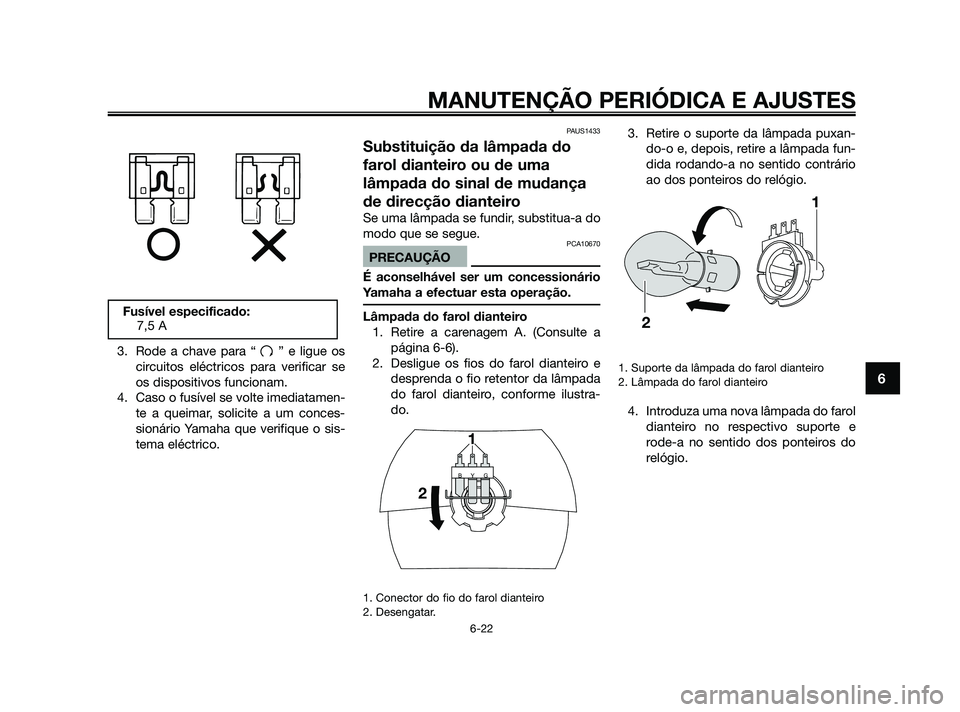

3. Rode a chave para “ ” e ligue os
circuitos eléctricos para verificar se
os dispositivos funcionam.
4. Caso o fusível se volte imediatamen-
te a queimar, solicite a um conces-
sionário Yamaha que verifique o sis-
tema eléctrico.
PAUS1433
Substituição da lâmpada do
farol dianteiro ou de uma
lâmpada do sinal de mudança
de direcção dianteiro
Se uma lâmpada se fundir, substitua-a do
modo que se segue.
PCA10670
PRECAUÇÃO
É aconselhável ser um concessionário
Yamaha a efectuar esta operação.
Lâmpada do farol dianteiro
1. Retire a carenagem A. (Consulte a
página 6-6).
2. Desligue os fios do farol dianteiro e
desprenda o fio retentor da lâmpada
do farol dianteiro, conforme ilustra-
do.
1. Conector do fio do farol dianteiro
2. Desengatar.
3. Retire o suporte da lâmpada puxan-
do-o e, depois, retire a lâmpada fun-
dida rodando-a no sentido contrário
ao dos ponteiros do relógio.
1. Suporte da lâmpada do farol dianteiro
2. Lâmpada do farol dianteiro
4. Introduza uma nova lâmpada do farol
dianteiro no respectivo suporte e
rode-a no sentido dos ponteiros do
relógio.
1
2
GYB
1
2
Fusível especificado:
7,5 A
MANUTENÇÃO PERIÓDICA E AJUSTES
6-22
6
49D-F819D-P0 12/1/09 11:03 Página 59

5. Coloque o suporte da lâmpada na
respectiva posição original e, depois,
prenda-o com o fio retentor, confor-
me ilustrado.
6. Ligue os fios do farol dianteiro e ins-
tale a carenagem.
7. Solicite a um concessionário Yama-
ha que ajuste o feixe do farol diantei-
ro, caso necessário.
Lâmpada do sinal de mudança de
direcção esquerdo
1. Retire a carenagem A. (Consulte a
página 6-6).
2. Retire o receptáculo (em conjunto
com a lâmpada), rodando-o no sen-
tido contrário ao dos ponteiros do
relógio.1. Receptáculo
3. Retire a lâmpada fundida, puxando-a
para fora do receptáculo.
1. Lâmpada do sinal de mudança de direcção
4. Introduza uma nova lâmpada no
receptáculo.
5. Instale o receptáculo, rodando-o no
sentido dos ponteiros do relógio.6. Monte a carenagem.
Lâmpada do sinal de mudança de
direcção direito
1. Retire a carenagem A. (Consulte a
página 6-6).
2. Retire o receptáculo (em conjunto
com a lâmpada), rodando-o no sen-
tido dos ponteiros do relógio.
1. Receptáculo
3. Retire a lâmpada fundida, puxando-a
para fora do receptáculo.
4. Introduza uma nova lâmpada no
receptáculo.
5. Instale o receptáculo, rodando-o no
sentido contrário ao dos ponteiros
do relógio.
6. Monte a carenagem.
GGYYBB
11
GGYYBB
1
GGYYBB
MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
6
49D-F819D-P0 12/1/09 11:03 Página 60

PAUT1923
Substituição da lâmpada da luz
do travão/farolim traseiro ou de
uma lâmpada do sinal de
mudança de direcção traseiro
1. Lente da luz do travão/farolim traseiro
Lâmpada da luz do travão/farolim
traseiro
1. Retire a lente da luz do travão/farolim
traseiro, retirando os respectivos
parafusos.
1. Parafuso
2. Lente da luz do travão/farolim traseiro
2. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no
sentido contrário ao dos ponteiros
do relógio.
1. Lâmpada da luz do travão/farolim traseiro
3. Introduza uma lâmpada nova no
receptáculo, empurre-a para dentro
e rode-a no sentido dos ponteiros do
relógio até que pare.
4. Instale a lente, colocando os respec-
tivos parafusos.
Lâmpada do sinal de mudança de
direcção traseiro
1. Retire a lente da luz do travão/farolim
traseiro, retirando os respectivos
parafusos.
1. Parafuso
2. Lente do sinal de mudança de direcção
2. Retire a lente do sinal de mudança
de direcção, removendo os respecti-
vos parafusos.
1
2
MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
6
49D-F819D-P0 12/1/09 11:03 Página 61

1. Lâmpada do sinal de mudança de direcção
3. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no
sentido contrário ao dos ponteiros
do relógio.
4. Introduza uma lâmpada nova no
receptáculo, empurre-a para dentro
e rode-a no sentido dos ponteiros do
relógio até que pare.
5. Instale a lente do sinal de mudança
de direcção, instalando os respecti-
vos parafusos.
6. Instale a lente da luz do travão/faro-
lim traseiro, instalando os respecti-
vos parafusos. PRECAUÇÃO: Não
aperte demasiado os parafusos
pois a lente poderá partir.
[PCA10681]PAUS1151
Substituição da lâmpada da luz
da chapa de matrícula
(Depende do modelo)
1. Retire a lente retirando o respectivo
parafuso.
1. Parafuso
2. Receptáculo da luz da lâmpada da chapa
de matrícula
2. Puxe a lâmpada fundida para
removê-la.
3. Introduza uma nova lâmpada no
receptáculo.
4. Instale a lente, colocando o respecti-
vo parafuso. PRECAUÇÃO: Não
aperte demasiado o parafuso pois
a lente poderá partir.
[PCA11191]PAUS1412
Substituição de uma lâmpada
de mínimos
Este modelo está equipado com dois
mínimos. Se uma das lâmpadas dos míni-
mos se fundir, substitua-a do modo
seguinte:
1. Retire a carenagem A. (Consulte a
página 6-6).
2. Retire o receptáculo dos mínimos
(em conjunto com a lâmpada),
puxando-o para fora.
1. Receptáculo da lâmpada dos mínimos
3. Puxe a lâmpada fundida para
removê-la.
GGYYBB
1
MANUTENÇÃO PERIÓDICA E AJUSTES
6-25
6
49D-F819D-P0 12/1/09 11:03 Página 62

1. Lâmpada dos mínimos
4. Introduza uma nova lâmpada no
receptáculo.
5. Instale o receptáculo dos mínimos
(em conjunto com a lâmpada),
empurrando-o para dentro.
6. Monte a carenagem.
PAU25881
Detecção e resolução de
problemas
Embora as scooters Yamaha sejam sub-
metidas a uma inspecção minuciosa
antes do envio da fábrica, poderão oco-
rrer alguns problemas durante a sua utili-
zação. Qualquer problema nos sistemas
de combustível, compressão ou ignição,
por exemplo, poderá provocar um fraco
arranque e perda de potência.
As seguintes tabelas de detecção e reso-
lução de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar
você mesmo estes sistemas vitais. No
entanto, caso a sua scooter precise de
qualquer reparação, leve-a a um conces-
sionário Yamaha, cujos técnicos habilita-
dos possuem as ferramentas, experiência
e conhecimentos necessários para assis-
tir devidamente a scooter.
Utilize apenas peças sobresselentes
genuínas da Yamaha. As peças não origi-
nais poderão parecer-se com as da
Yamaha, mas são frequentemente inferio-
res, possuem um tempo de duração mais
curto e podem levar a despesas de repa-
ração elevadas.
PWA15141
sAVISO
Não fume durante a verificação do sis-
tema de combustível e verifique se não
há chamas desprotegidas nem faíscas
na área, incluindo luzes piloto de
esquentadores ou caldeiras. A gasolina
ou os vapores de gasolina podem
incendiar-se ou explodir e causar feri-
mentos graves ou danos materiais.
1
MANUTENÇÃO PERIÓDICA E AJUSTES
6-26
6
49D-F819D-P0 12/1/09 11:03 Página 63

PAU25922
Tabelas de detecção e resolução de problemas
Problemas no arranque ou fraco desempenho do motor

 


 








 



 





 































  


  











!







   






  









































   "

" #














MANUTENÇÃO PERIÓDICA E AJUSTES
