MANUTENÇÃO PERIÓDICA E AJUSTES
6-14
6

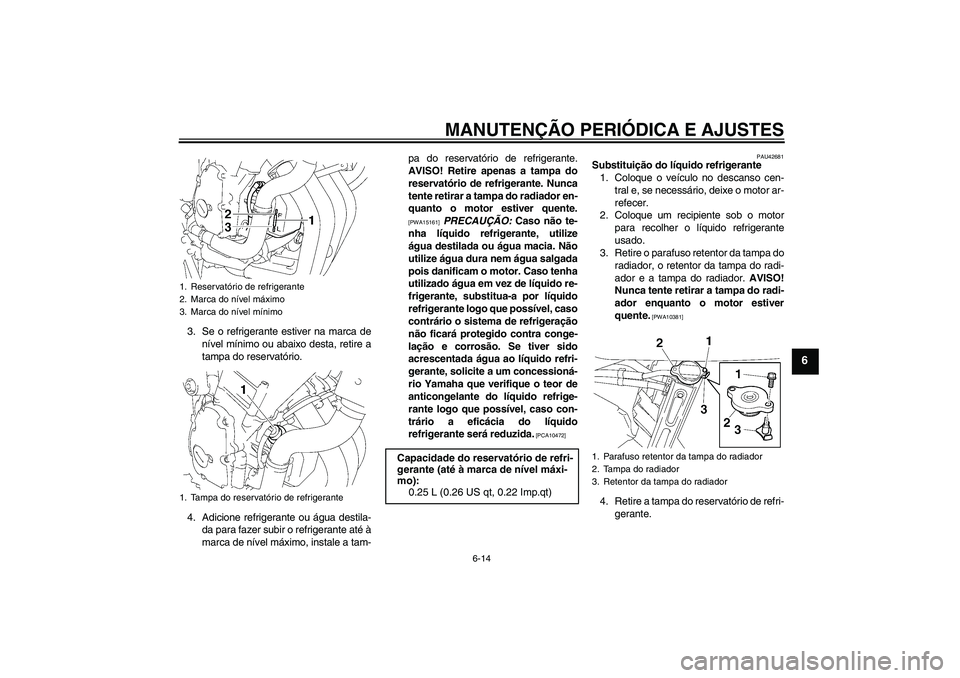

3. Se o refrigerante estiver na marca de
nível mínimo ou abaixo desta, retire a
tampa do reservatório.
4. Adicione refrigerante ou água destila-
da para fazer subir o refrigerante até à
marca de nível máximo, instale a tam-pa do reservatório de refrigerante.
AVISO! Retire apenas a tampa do
reservatório de refrigerante. Nunca
tente retirar a tampa do radiador en-
quanto o motor estiver quente.
[PWA15161]
PRECAUÇÃO: Caso não te-
nha líquido refrigerante, utilize
água destilada ou água macia. Não
utilize água dura nem água salgada
pois danificam o motor. Caso tenha
utilizado água em vez de líquido re-
frigerante, substitua-a por líquido
refrigerante logo que possível, caso
contrário o sistema de refrigeração
não ficará protegido contra conge-
lação e corrosão. Se tiver sido
acrescentada água ao líquido refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líquido refrige-
rante logo que possível, caso con-
trário a eficácia do líquido
refrigerante será reduzida.
[PCA10472]PAU42681
Substituição do líquido refrigerante
1. Coloque o veículo no descanso cen-
tral e, se necessário, deixe o motor ar-
refecer.
2. Coloque um recipiente sob o motor
para recolher o líquido refrigerante
usado.
3. Retire o parafuso retentor da tampa do
radiador, o retentor da tampa do radi-
ador e a tampa do radiador. AVISO!
Nunca tente retirar a tampa do radi-
ador enquanto o motor estiver
quente.
[PWA10381]
4. Retire a tampa do reservatório de refri-
gerante.
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
1. Tampa do reservatório de refrigerante
Capacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Parafuso retentor da tampa do radiador
2. Tampa do radiador
3. Retentor da tampa do radiador
U4S8P2P0.book Page 14 Wednesday, July 30, 2008 9:35 AM
Page 58 of 100

MANUTENÇÃO PERIÓDICA E AJUSTES
6-15
6

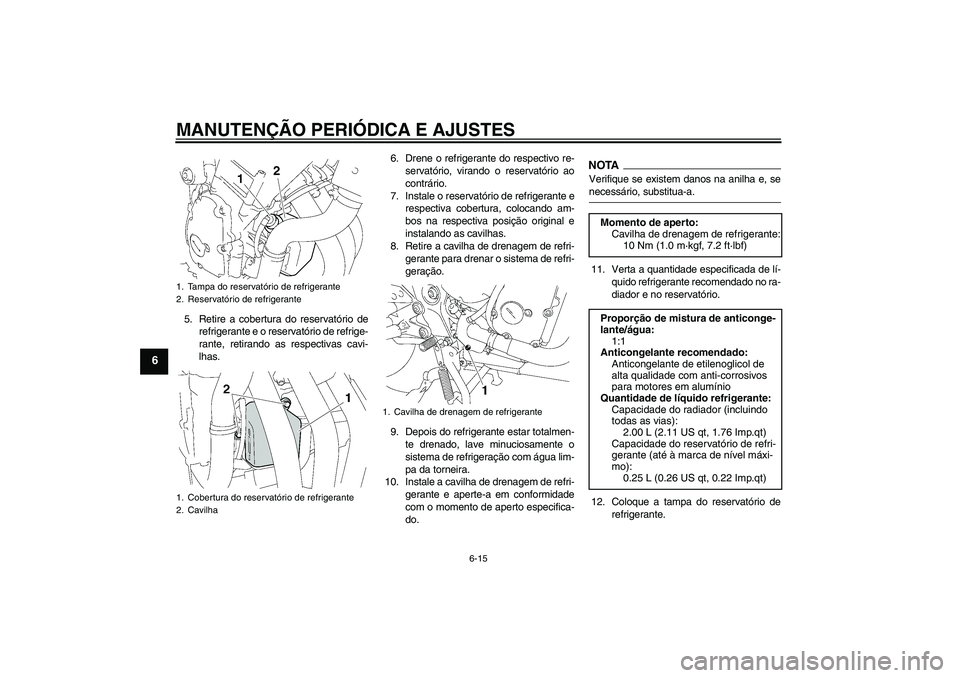

5. Retire a cobertura do reservatório de
refrigerante e o reservatório de refrige-
rante, retirando as respectivas cavi-
lhas.6. Drene o refrigerante do respectivo re-
servatório, virando o reservatório ao
contrário.
7. Instale o reservatório de refrigerante e
respectiva cobertura, colocando am-
bos na respectiva posição original e
instalando as cavilhas.
8. Retire a cavilha de drenagem de refri-
gerante para drenar o sistema de refri-
geração.
9. Depois do refrigerante estar totalmen-
te drenado, lave minuciosamente o
sistema de refrigeração com água lim-
pa da torneira.
10. Instale a cavilha de drenagem de refri-
gerante e aperte-a em conformidade
com o momento de aperto especifica-
do.
NOTAVerifique se existem danos na anilha e, senecessário, substitua-a.
11. Verta a quantidade especificada de lí-
quido refrigerante recomendado no ra-
diador e no reservatório.
12. Coloque a tampa do reservatório de
refrigerante.
1. Tampa do reservatório de refrigerante
2. Reservatório de refrigerante
1. Cobertura do reservatório de refrigerante
2. Cavilha
1. Cavilha de drenagem de refrigerante
Momento de aperto:
Cavilha de drenagem de refrigerante:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proporção de mistura de anticonge-
lante/água:
1:1
Anticongelante recomendado:
Anticongelante de etilenoglicol de
alta qualidade com anti-corrosivos
para motores em alumínio
Quantidade de líquido refrigerante:
Capacidade do radiador (incluindo
todas as vias):
2.00 L (2.11 US qt, 1.76 Imp.qt)
Capacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U4S8P2P0.book Page 15 Wednesday, July 30, 2008 9:35 AM
Page 59 of 100

MANUTENÇÃO PERIÓDICA E AJUSTES
6-16
6

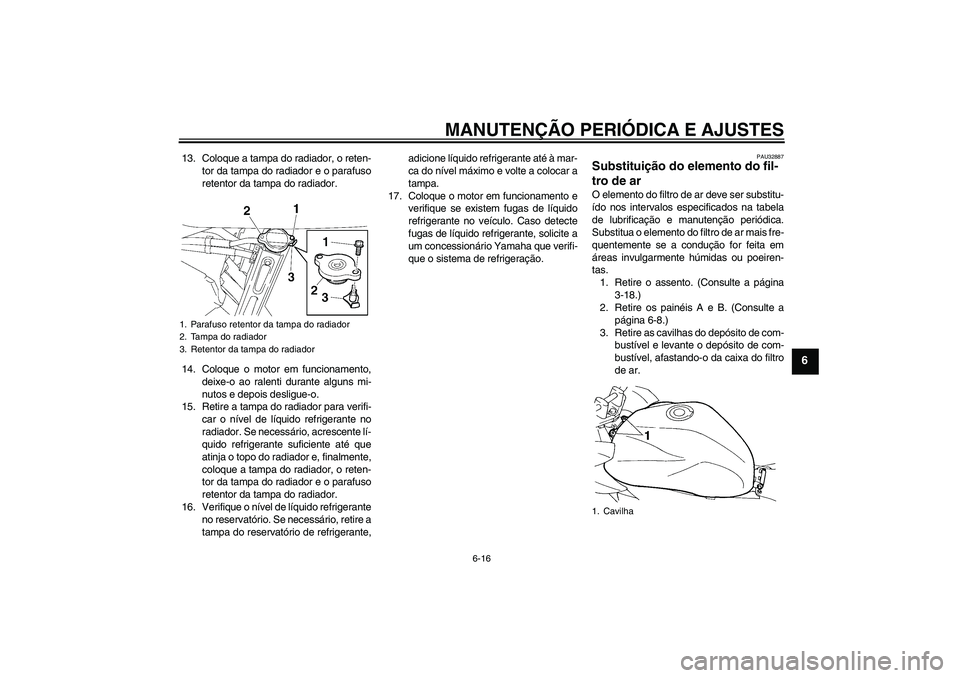

13. Coloque a tampa do radiador, o reten-
tor da tampa do radiador e o parafuso
retentor da tampa do radiador.
14. Coloque o motor em funcionamento,
deixe-o ao ralenti durante alguns mi-
nutos e depois desligue-o.
15. Retire a tampa do radiador para verifi-
car o nível de líquido refrigerante no
radiador. Se necessário, acrescente lí-
quido refrigerante suficiente até que
atinja o topo do radiador e, finalmente,
coloque a tampa do radiador, o reten-
tor da tampa do radiador e o parafuso
retentor da tampa do radiador.
16. Verifique o nível de líquido refrigerante
no reservatório. Se necessário, retire a
tampa do reservatório de refrigerante,adicione líquido refrigerante até à mar-
ca do nível máximo e volte a colocar a
tampa.
17. Coloque o motor em funcionamento e
verifique se existem fugas de líquido
refrigerante no veículo. Caso detecte
fugas de líquido refrigerante, solicite a
um concessionário Yamaha que verifi-
que o sistema de refrigeração.
PAU32887
Substituição do elemento do fil-
tro de ar O elemento do filtro de ar deve ser substitu-
ído nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Substitua o elemento do filtro de ar mais fre-
quentemente se a condução for feita em
áreas invulgarmente húmidas ou poeiren-
tas.
1. Retire o assento. (Consulte a página
3-18.)
2. Retire os painéis A e B. (Consulte a
página 6-8.)
3. Retire as cavilhas do depósito de com-
bustível e levante o depósito de com-
bustível, afastando-o da caixa do filtro
de ar.
1. Parafuso retentor da tampa do radiador
2. Tampa do radiador
3. Retentor da tampa do radiador
1. Cavilha
U4S8P2P0.book Page 16 Wednesday, July 30, 2008 9:35 AM
Page 60 of 100

MANUTENÇÃO PERIÓDICA E AJUSTES
6-17
6

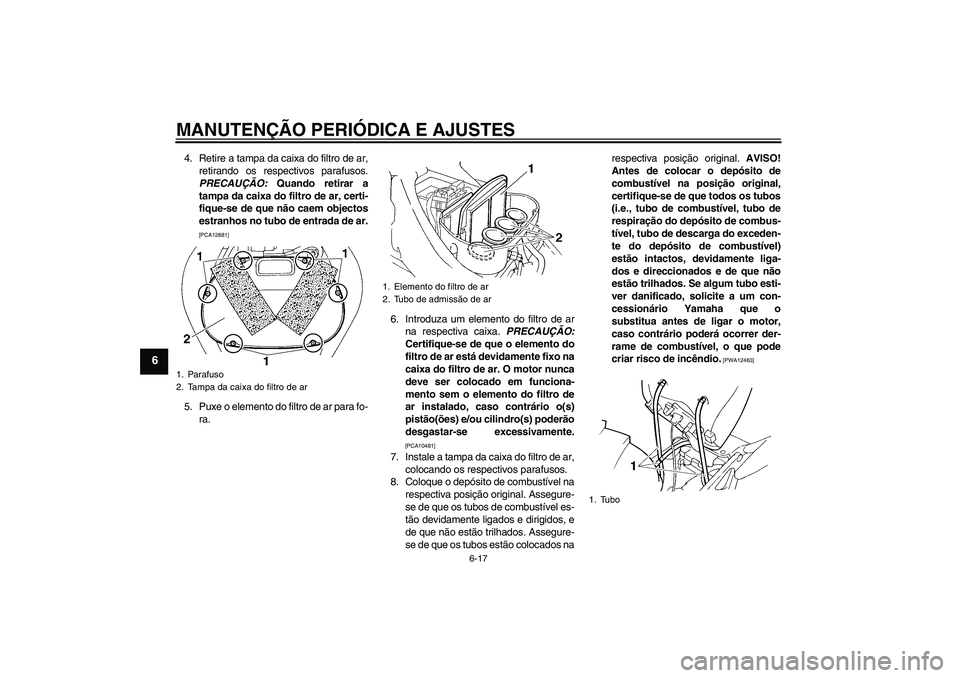

4. Retire a tampa da caixa do filtro de ar,
retirando os respectivos parafusos.
PRECAUÇÃO: Quando retirar a
tampa da caixa do filtro de ar, certi-
fique-se de que não caem objectos
estranhos no tubo de entrada de ar.
[PCA12881]
5. Puxe o elemento do filtro de ar para fo-
ra.6. Introduza um elemento do filtro de ar
na respectiva caixa. PRECAUÇÃO:
Certifique-se de que o elemento do
filtro de ar está devidamente fixo na
caixa do filtro de ar. O motor nunca
deve ser colocado em funciona-
mento sem o elemento do filtro de
ar instalado, caso contrário o(s)
pistão(ões) e/ou cilindro(s) poderão
desgastar-se excessivamente.
[PCA10481]
7. Instale a tampa da caixa do filtro de ar,
colocando os respectivos parafusos.
8. Coloque o depósito de combustível na
respectiva posição original. Assegure-
se de que os tubos de combustível es-
tão devidamente ligados e dirigidos, e
de que não estão trilhados. Assegure-
se de que os tubos estão colocados narespectiva posição original. AVISO!
Antes de colocar o depósito de
combustível na posição original,
certifique-se de que todos os tubos
(i.e., tubo de combustível, tubo de
respiração do depósito de combus-
tível, tubo de descarga do exceden-
te do depósito de combustível)
estão intactos, devidamente liga-
dos e direccionados e de que não
estão trilhados. Se algum tubo esti-
ver danificado, solicite a um con-
cessionário Yamaha que o
substitua antes de ligar o motor,
caso contrário poderá ocorrer der-
rame de combustível, o que pode
criar risco de incêndio.
[PWA12463]
1. Parafuso
2. Tampa da caixa do filtro de ar
1. Elemento do filtro de ar
2. Tubo de admissão de ar
1. Tubo
U4S8P2P0.book Page 17 Wednesday, July 30, 2008 9:35 AM
Page 61 of 100

MANUTENÇÃO PERIÓDICA E AJUSTES
6-18
6
9. Instale as cavilhas do depósito de
combustível.
10. Instale os painéis.
11. Instale o assento.
PAU34301
Ajuste da velocidade de ralenti
do motor A velocidade de ralenti do motor deverá ser
verificada e, caso necessário, ajustada
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
Para fazer este ajuste, o motor deve estar
quente.
Verifique a velocidade de ralenti do motor e,
se necessário, regule-a em conformidade
com as especificações rodando o parafuso
ajustador do ralenti. Para aumentar a velo-
cidade de ralenti do motor, rode o parafuso
na direcção (a). Para reduzir a velocidade
de ralenti do motor, rode o parafuso na di-
recção (b).
NOTASe a velocidade de ralenti do motor não pu-
der ser obtida tal como descrito anterior-
mente, solicite a um concessionárioYamaha que faça o respectivo ajuste.
1. Posição original (marca de pintura)
1. Parafuso ajustador do ralenti
Velocidade de ralenti do motor:
1250–1350 rpm
U4S8P2P0.book Page 18 Wednesday, July 30, 2008 9:35 AM
Page 62 of 100

MANUTENÇÃO PERIÓDICA E AJUSTES
6-19
6
PAU21382
Verificação da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
3.0–5.0 mm (0.12–0.20 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste.
PAU21401
Folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU21772
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10501
A utilização deste veículo com a pressão
dos pneus incorrecta pode causar feri-
mentos graves ou morte devido à perda
de controlo.
A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).
A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para estemodelo.
1. Folga do cabo do aceleradorU4S8P2P0.book Page 19 Wednesday, July 30, 2008 9:35 AM
Page 63 of 100

MANUTENÇÃO PERIÓDICA E AJUSTES
6-20
6
AV I S O
PWA10511
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarregadopode provocar um acidente.Inspecção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
AV I S O
PWA10470
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiênciaprofissional necessários. Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
225 kPa (2.25 kgf/cm², 33 psi)
Trás:
250 kPa (2.50 kgf/cm², 36 psi)
FZ6-SAHG 90–185 kg (198–408 lb)
FZ6-SHG 90–190 kg (198–419 lb):
Frente:
250 kPa (2.50 kgf/cm², 36 psi)
Trás:
290 kPa (2.90 kgf/cm², 42 psi)
Condução a alta velocidade:
Frente:
225 kPa (2.25 kgf/cm², 33 psi)
Trás:
250 kPa (2.50 kgf/cm², 36 psi)
Carga máxima*:
FZ6-SAHG 185 kg (408 lb)
FZ6-SHG 190 kg (419 lb)
* Peso total com condutor, passageiro,
carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneu
Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
U4S8P2P0.book Page 20 Wednesday, July 30, 2008 9:35 AM
Page 64 of 100

MANUTENÇÃO PERIÓDICA E AJUSTES
6-21
6
Informações relativas aos pneus
Este motociclo está equipado com rodas de
liga e pneus sem câmara de ar com válvu-
las.
AV I S O
PWA10481
Os pneus da frente e de trás devem
ser da mesma marca e modelo;
caso contrário, as características
de condução do motociclo podem
ser diferentes, o que poderia causar
um acidente.
Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.
Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante acondução a alta velocidade.
Após testes extensivos, apenas os pneus
indicados na lista abaixo foram aprovados
para este modelo pela Yamaha Motor Co.,
Ltd.
AV I S O
PWA10600
Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus.
Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
pneus poderá rebentar a velocida-
des super altas.
Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfícies
de estrada até terem sido “roda-
dos”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km (60 mi)
antes de fazer qualquer viagem a
alta velocidade.
Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.
Ajuste sempre a pressão de ar dos
pneus em conformidade com ascondições de utilização.
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedan-
te
Pneu da frente:
Tamanho:
120/70 ZR17M/C (58W)
Fabricante/modelo:
BRIDGESTONE/BT020F GG
DUNLOP/D252F
Pneu de trás:
Tamanho:
180/55 ZR17M/C (73W)
Fabricante/modelo:
BRIDGESTONE/BT020R GG
DUNLOP/D252
DIANTEIRO e TRASEIRO:
Válvula de ar do pneu:
TR412
Núcleo de válvula:
#9100 (de origem)
U4S8P2P0.book Page 21 Wednesday, July 30, 2008 9:35 AM
