2009 YAMAHA FZ6 SHG Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-30
6
PAUM1650

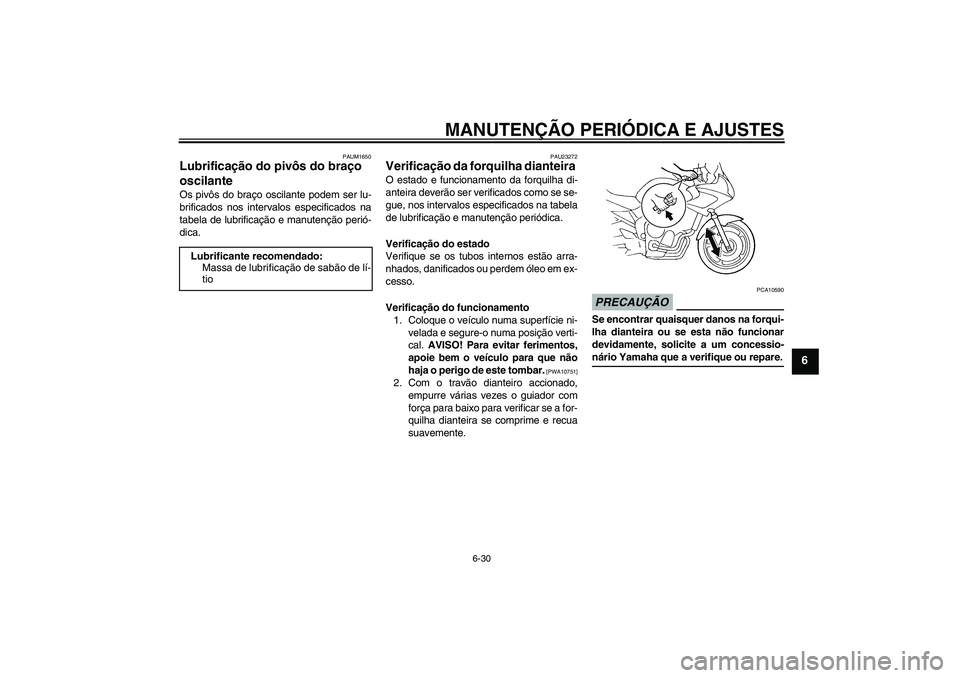

Lubrificação do pivôs do braço
oscilante Os pivôs do braço oscilante podem ser lu-
brificados nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
PAU23272
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-nário Yamaha que a verifique ou repare. Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
U4S8P2P0.book Page 30 Wednesday, July 30, 2008 9:35 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-31
6
PAU45511

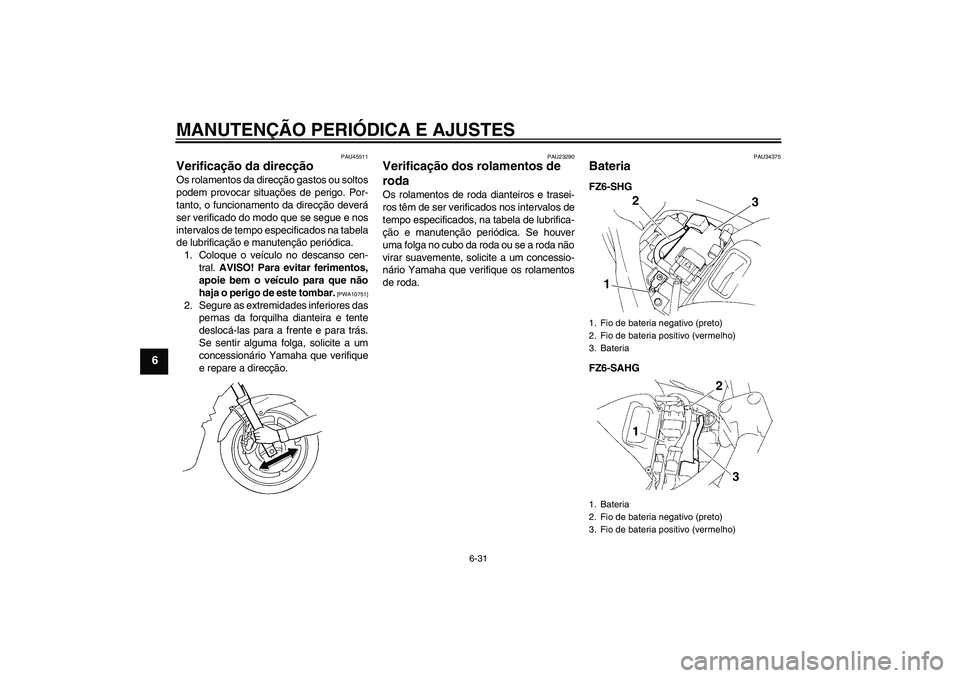

Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque o veículo no descanso cen-
tral. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
PAU23290
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados, na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
PAU34375
Bateria FZ6-SHG
FZ6-SAHG1. Fio de bateria negativo (preto)
2. Fio de bateria positivo (vermelho)
3. Bateria
1. Bateria
2. Fio de bateria negativo (preto)
3. Fio de bateria positivo (vermelho)
2
13
U4S8P2P0.book Page 31 Wednesday, July 30, 2008 9:35 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-32
6

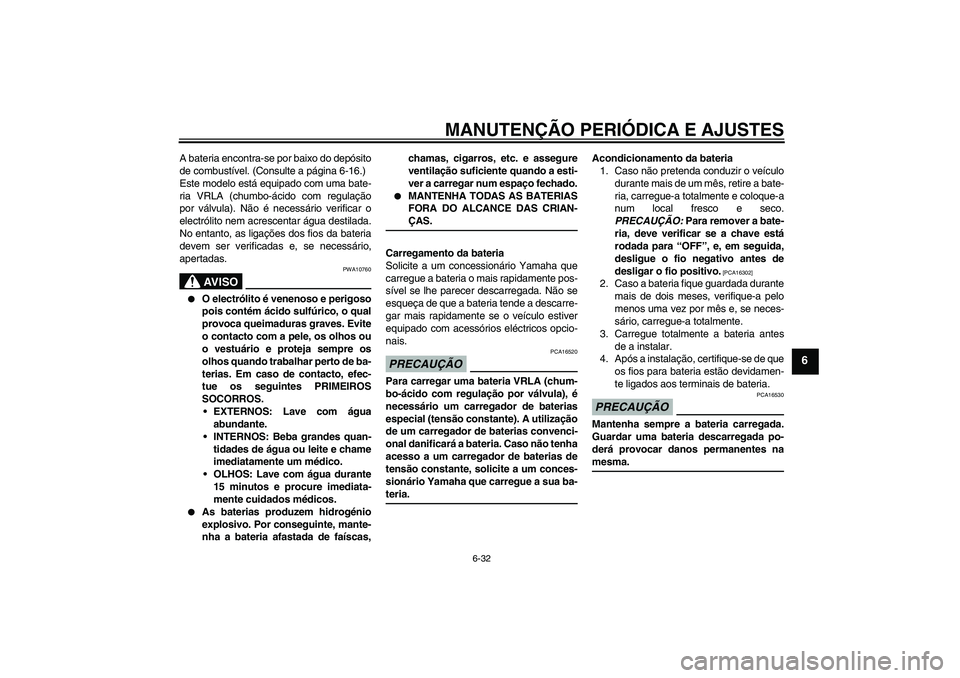

A bateria encontra-se por baixo do depósito
de combustível. (Consulte a página 6-16.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
electrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AV I S O
PWA10760


O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.


As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.


MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.
PRECAUÇÃO
PCA16520
Para carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utilização
de um carregador de baterias convenci-
onal danificará a bateria. Caso não tenha
acesso a um carregador de baterias de
tensão constante, solicite a um conces-
sionário Yamaha que carregue a sua ba-teria.Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se a chave está
rodada para “OFF”, e, em seguida,
desligue o fio negativo antes de
desligar o fio positivo.
[PCA16302]
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
4. Após a instalação, certifique-se de que
os fios para bateria estão devidamen-
te ligados aos terminais de bateria.PRECAUÇÃO
PCA16530
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada po-
derá provocar danos permanentes namesma.
U4S8P2P0.book Page 32 Wednesday, July 30, 2008 9:35 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-33
6
PAU44701

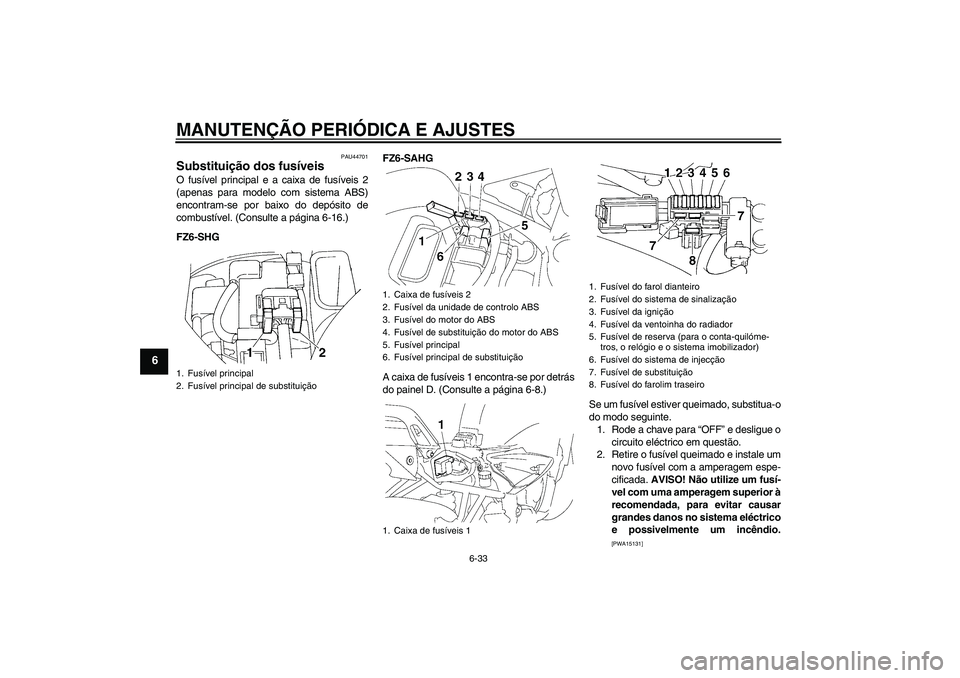

Substituição dos fusíveis O fusível principal e a caixa de fusíveis 2
(apenas para modelo com sistema ABS)
encontram-se por baixo do depósito de
combustível. (Consulte a página 6-16.)
FZ6-SHGFZ6-SAHG
A caixa de fusíveis 1 encontra-se por detrás
do painel D. (Consulte a página 6-8.)
Se um fusível estiver queimado, substitua-o
do modo seguinte.
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomendada, para evitar causar
grandes danos no sistema eléctrico
e possivelmente um incêndio.
[PWA15131]
1. Fusível principal
2. Fusível principal de substituição
1. Caixa de fusíveis 2
2. Fusível da unidade de controlo ABS
3. Fusível do motor do ABS
4. Fusível de substituição do motor do ABS
5. Fusível principal
6. Fusível principal de substituição
1. Caixa de fusíveis 1
1. Fusível do farol dianteiro
2. Fusível do sistema de sinalização
3. Fusível da ignição
4. Fusível da ventoinha do radiador
5. Fusível de reserva (para o conta-quilóme-
tros, o relógio e o sistema imobilizador)
6. Fusível do sistema de injecção
7. Fusível de substituição
8. Fusível do farolim traseiro
U4S8P2P0.book Page 33 Wednesday, July 30, 2008 9:35 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-34
6

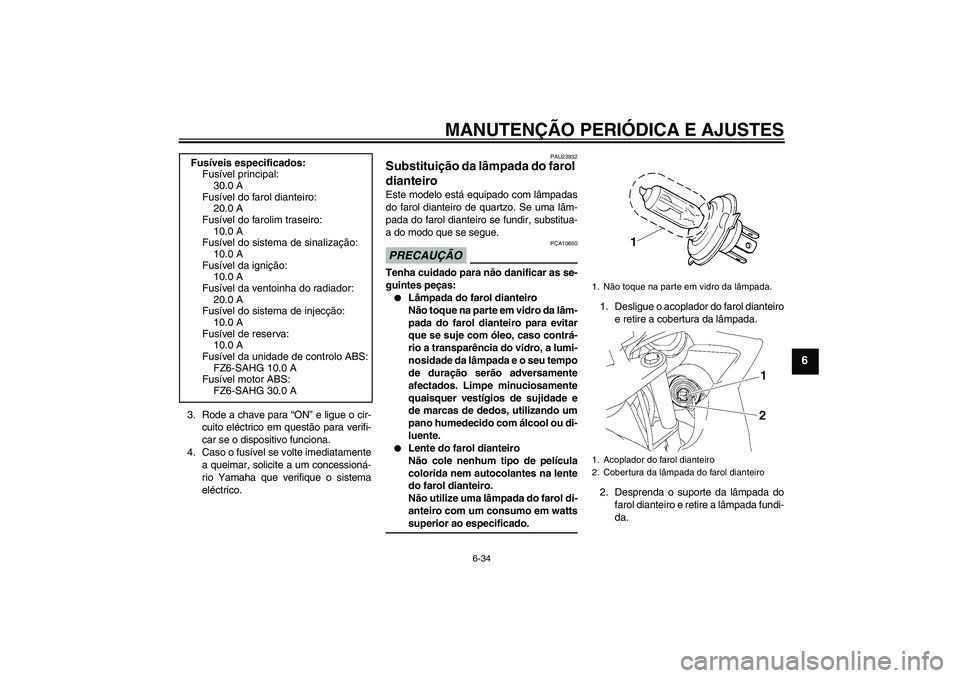

3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
PAU23932
Substituição da lâmpada do farol
dianteiro Este modelo está equipado com lâmpadas
do farol dianteiro de quartzo. Se uma lâm-
pada do farol dianteiro se fundir, substitua-
a do modo que se segue.PRECAUÇÃO
PCA10650
Tenha cuidado para não danificar as se-
guintes peças:

Lâmpada do farol dianteiro
Não toque na parte em vidro da lâm-
pada do farol dianteiro para evitar
que se suje com óleo, caso contrá-
rio a transparência do vidro, a lumi-
nosidade da lâmpada e o seu tempo
de duração serão adversamente
afectados. Limpe minuciosamente
quaisquer vestígios de sujidade e
de marcas de dedos, utilizando um
pano humedecido com álcool ou di-
luente.


Lente do farol dianteiro
Não cole nenhum tipo de película
colorida nem autocolantes na lente
do farol dianteiro.
Não utilize uma lâmpada do farol di-
anteiro com um consumo em wattssuperior ao especificado.1. Desligue o acoplador do farol dianteiro
e retire a cobertura da lâmpada.
2. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da. Fusíveis especificados:
Fusível principal:
30.0 A
Fusível do farol dianteiro:
20.0 A
Fusível do farolim traseiro:
10.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
10.0 A
Fusível da ventoinha do radiador:
20.0 A
Fusível do sistema de injecção:
10.0 A
Fusível de reser va:
10.0 A
Fusível da unidade de controlo ABS:
FZ6-SAHG 10.0 A
Fusível motor ABS:
FZ6-SAHG 30.0 A
1. Não toque na parte em vidro da lâmpada.
1. Acoplador do farol dianteiro
2. Cobertura da lâmpada do farol dianteiro
U4S8P2P0.book Page 34 Wednesday, July 30, 2008 9:35 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-35
6

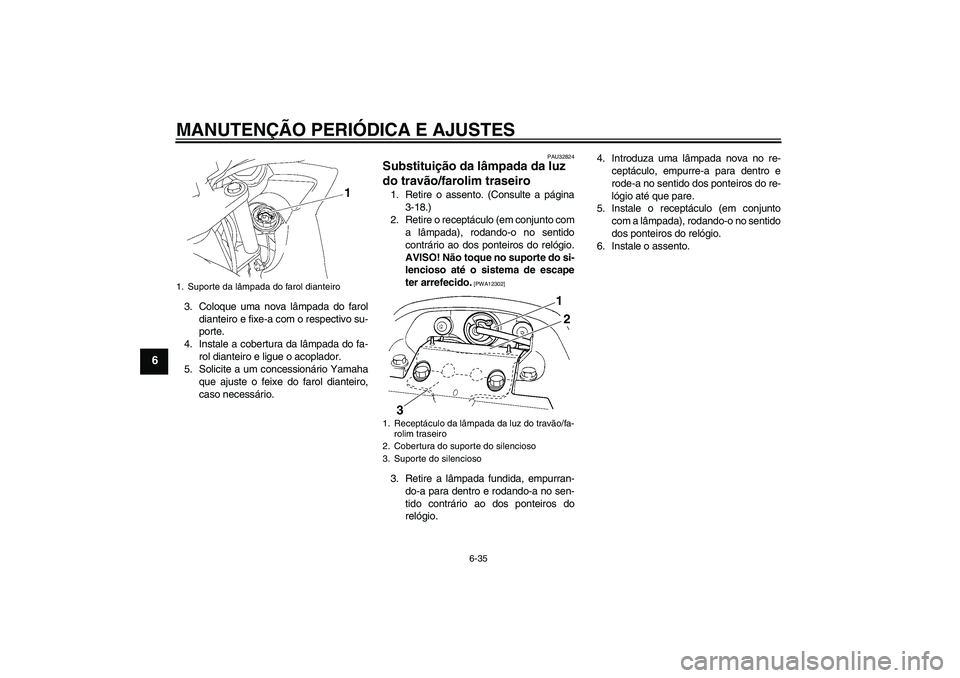

3. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respectivo su-
porte.
4. Instale a cobertura da lâmpada do fa-
rol dianteiro e ligue o acoplador.
5. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
PAU32824
Substituição da lâmpada da luz
do travão/farolim traseiro 1. Retire o assento. (Consulte a página
3-18.)
2. Retire o receptáculo (em conjunto com
a lâmpada), rodando-o no sentido
contrário ao dos ponteiros do relógio.
AVISO! Não toque no suporte do si-
lencioso até o sistema de escape
ter arrefecido.
[PWA12302]
3. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.4. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
5. Instale o receptáculo (em conjunto
com a lâmpada), rodando-o no sentido
dos ponteiros do relógio.
6. Instale o assento.
1. Suporte da lâmpada do farol dianteiro
1. Receptáculo da lâmpada da luz do travão/fa-
rolim traseiro
2. Cobertura do suporte do silencioso
3. Suporte do silencioso
1
2
3
U4S8P2P0.book Page 35 Wednesday, July 30, 2008 9:35 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-36
6
PAU24204

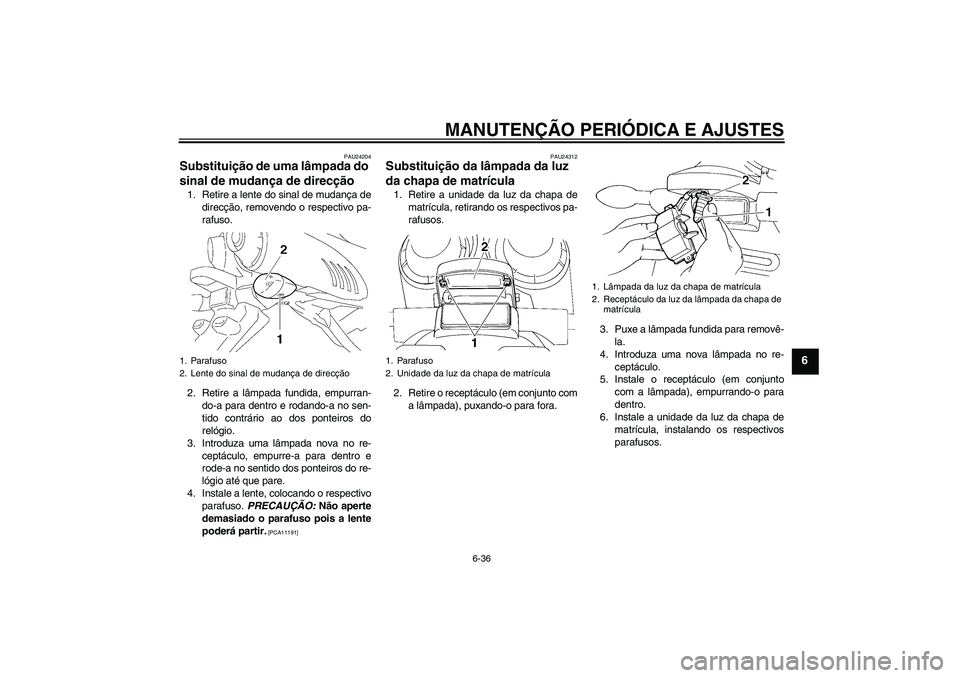

Substituição de uma lâmpada do
sinal de mudança de direcção 1. Retire a lente do sinal de mudança de
direcção, removendo o respectivo pa-
rafuso.
2. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.
3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
4. Instale a lente, colocando o respectivo
parafuso. PRECAUÇÃO: Não aperte
demasiado o parafuso pois a lente
poderá partir.
[PCA11191]PAU24312
Substituição da lâmpada da luz
da chapa de matrícula 1. Retire a unidade da luz da chapa de
matrícula, retirando os respectivos pa-
rafusos.
2. Retire o receptáculo (em conjunto com
a lâmpada), puxando-o para fora.3. Puxe a lâmpada fundida para removê-
la.
4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
6. Instale a unidade da luz da chapa de
matrícula, instalando os respectivos
parafusos.
1. Parafuso
2. Lente do sinal de mudança de direcção
1. Parafuso
2. Unidade da luz da chapa de matrícula
1. Lâmpada da luz da chapa de matrícula
2. Receptáculo da luz da lâmpada da chapa de
matrícula
U4S8P2P0.book Page 36 Wednesday, July 30, 2008 9:35 AM

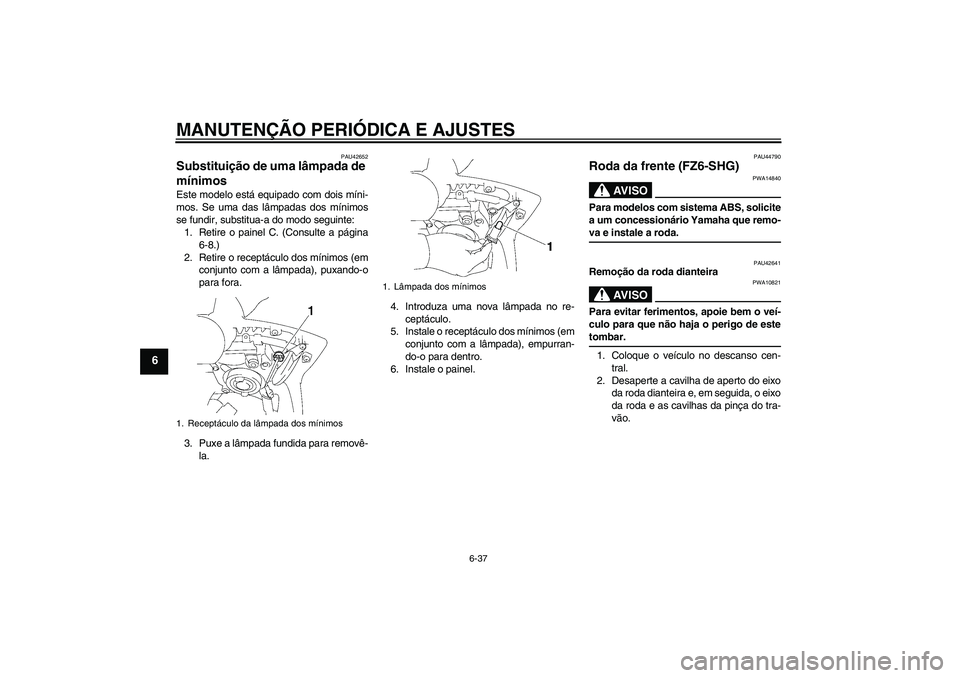

MANUTENÇÃO PERIÓDICA E AJUSTES
6-37
6
PAU42652
Substituição de uma lâmpada de
mínimos Este modelo está equipado com dois míni-
mos. Se uma das lâmpadas dos mínimos
se fundir, substitua-a do modo seguinte:
1. Retire o painel C. (Consulte a página
6-8.)
2. Retire o receptáculo dos mínimos (em
conjunto com a lâmpada), puxando-o
para fora.
3. Puxe a lâmpada fundida para removê-
la.4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo dos mínimos (em
conjunto com a lâmpada), empurran-
do-o para dentro.
6. Instale o painel.
PAU44790
Roda da frente (FZ6-SHG)
AV I S O
PWA14840
Para modelos com sistema ABS, solicite
a um concessionário Yamaha que remo-va e instale a roda.
PAU42641
Remoção da roda dianteira
AV I S O
PWA10821
Para evitar ferimentos, apoie bem o veí-
culo para que não haja o perigo de estetombar.
1. Coloque o veículo no descanso cen-
tral.
2. Desaperte a cavilha de aperto do eixo
da roda dianteira e, em seguida, o eixo
da roda e as cavilhas da pinça do tra-
vão.
1. Receptáculo da lâmpada dos mínimos
1. Lâmpada dos mínimos
U4S8P2P0.book Page 37 Wednesday, July 30, 2008 9:35 AM
