2009 YAMAHA FJR1300A Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN

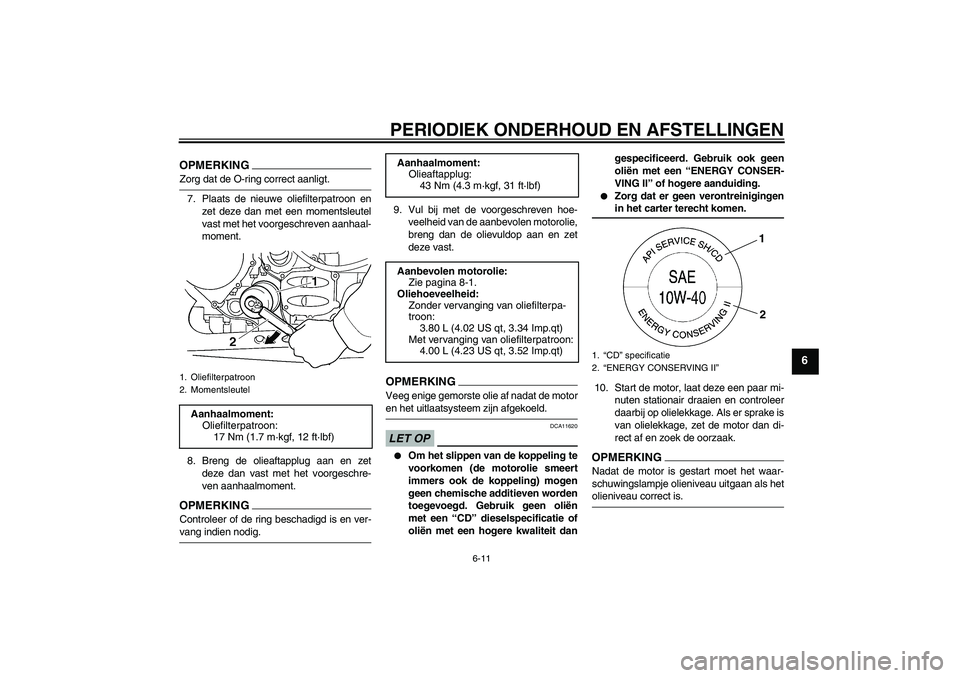

6-11
6
OPMERKINGZorg dat de O-ring correct aanligt.
7. Plaats de nieuwe oliefilterpatroon en
zet deze dan met een momentsleutel
vast met het voorgeschreven aanhaal-
moment.
8. Breng de olieaftapplug aan en zet
deze dan vast met het voorgeschre-
ven aanhaalmoment.OPMERKINGControleer of de ring beschadigd is en ver-vang indien nodig.9. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motorolie,
breng dan de olievuldop aan en zet
deze vast.
OPMERKIN
G
Veeg enige gemorste olie af nadat de motoren het uitlaatsysteem zijn afgekoeld.LET OP
DCA11620


Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dangespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.


Zorg dat er geen verontreinigingenin het carter terecht komen.
10. Start de motor, laat deze een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKINGNadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan als hetolieniveau correct is.
1. Oliefilterpatroon
2. MomentsleutelAanhaalmoment:
Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment:
Olieaftapplug:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Zonder vervanging van oliefilterpa-
troon:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Met vervanging van oliefilterpatroon:
4.00 L (4.23 US qt, 3.52 Imp.qt)
1.“CD” specificatie
2.“ENERGY CONSERVING II”
1
2
U3P6D3D0.book Page 11 Monday, August 25, 2008 9:24 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

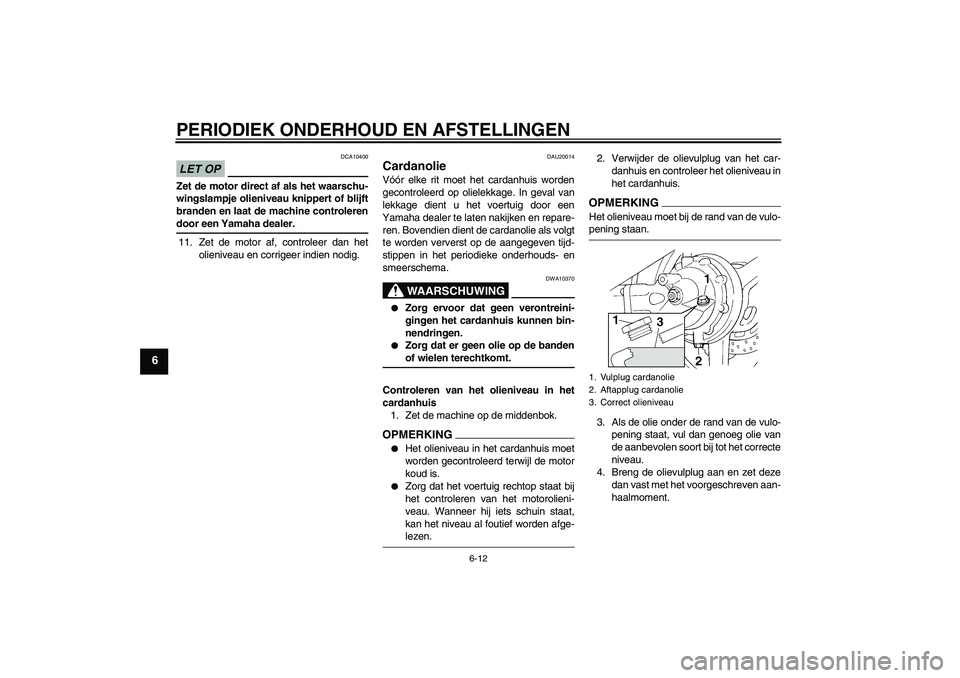

6-12
6
LET OP
DCA10400
Zet de motor direct af als het waarschu-
wingslampje olieniveau knippert of blijft
branden en laat de machine controlerendoor een Yamaha dealer.
11. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig.
DAU20014
Cardanolie Vóór elke rit moet het cardanhuis worden
gecontroleerd op olielekkage. In geval van
lekkage dient u het voertuig door een
Yamaha dealer te laten nakijken en repare-
ren. Bovendien dient de cardanolie als volgt
te worden ververst op de aangegeven tijd-
stippen in het periodieke onderhouds- en
smeerschema.
WAARSCHUWING
DWA10370


Zorg ervoor dat geen verontreini-
gingen het cardanhuis kunnen bin-
nendringen.


Zorg dat er geen olie op de bandenof wielen terechtkomt.
Controleren van het olieniveau in het
cardanhuis
1. Zet de machine op de middenbok.
OPMERKING

Het olieniveau in het cardanhuis moet
worden gecontroleerd terwijl de motor
koud is.


Zorg dat het voertuig rechtop staat bij
het controleren van het motorolieni-
veau. Wanneer hij iets schuin staat,
kan het niveau al foutief worden afge-lezen.2. Verwijder de olievulplug van het car-
danhuis en controleer het olieniveau in
het cardanhuis.
OPMERKINGHet olieniveau moet bij de rand van de vulo-pening staan.
3. Als de olie onder de rand van de vulo-
pening staat, vul dan genoeg olie van
de aanbevolen soort bij tot het correcte
niveau.
4. Breng de olievulplug aan en zet deze
dan vast met het voorgeschreven aan-
haalmoment.1. Vulplug cardanolie
2. Aftapplug cardanolie
3. Correct olieniveau
U3P6D3D0.book Page 12 Monday, August 25, 2008 9:24 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

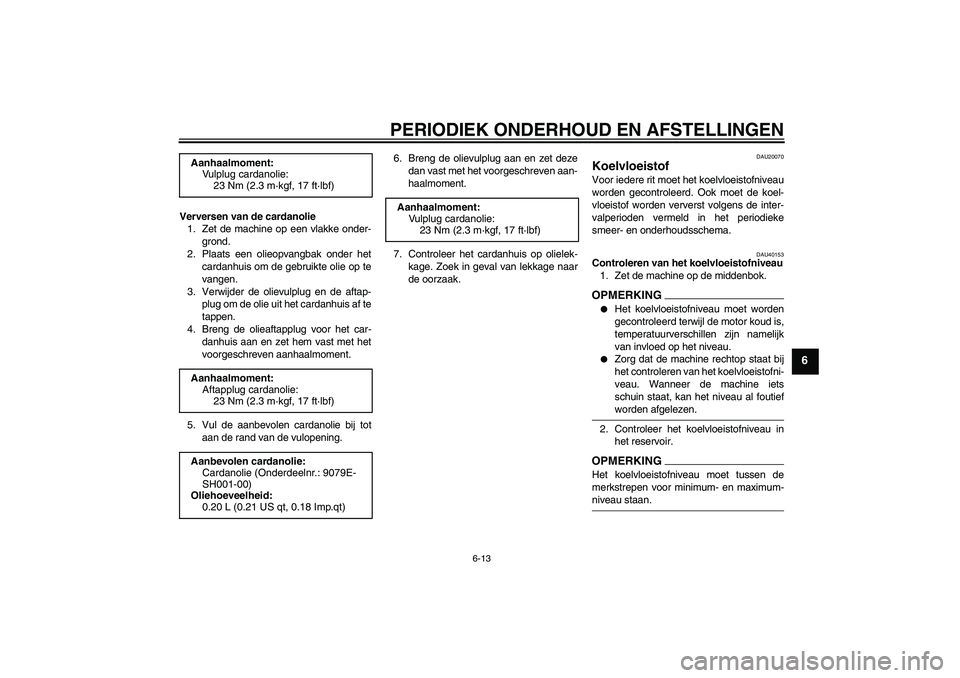

6-13
6
Verversen van de cardanolie
1. Zet de machine op een vlakke onder-
grond.
2. Plaats een olieopvangbak onder het
cardanhuis om de gebruikte olie op te
vangen.
3. Verwijder de olievulplug en de aftap-
plug om de olie uit het cardanhuis af te
tappen.
4. Breng de olieaftapplug voor het car-
danhuis aan en zet hem vast met het
voorgeschreven aanhaalmoment.
5. Vul de aanbevolen cardanolie bij tot
aan de rand van de vulopening.6. Breng de olievulplug aan en zet deze
dan vast met het voorgeschreven aan-
haalmoment.
7. Controleer het cardanhuis op olielek-
kage. Zoek in geval van lekkage naar
de oorzaak.
DAU20070
Koelvloeistof Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU40153
Controleren van het koelvloeistofniveau
1. Zet de machine op de middenbok.OPMERKING

Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.


Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer de machine iets
schuin staat, kan het niveau al foutiefworden afgelezen.
2. Controleer het koelvloeistofniveau in
het reservoir.
OPMERKINGHet koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-niveau staan. Aanhaalmoment:
Vulplug cardanolie:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Aanhaalmoment:
Aftapplug cardanolie:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Aanbevolen cardanolie:
Cardanolie (Onderdeelnr.: 9079E-
SH001-00)
Oliehoeveelheid:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Aanhaalmoment:
Vulplug cardanolie:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U3P6D3D0.book Page 13 Monday, August 25, 2008 9:24 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

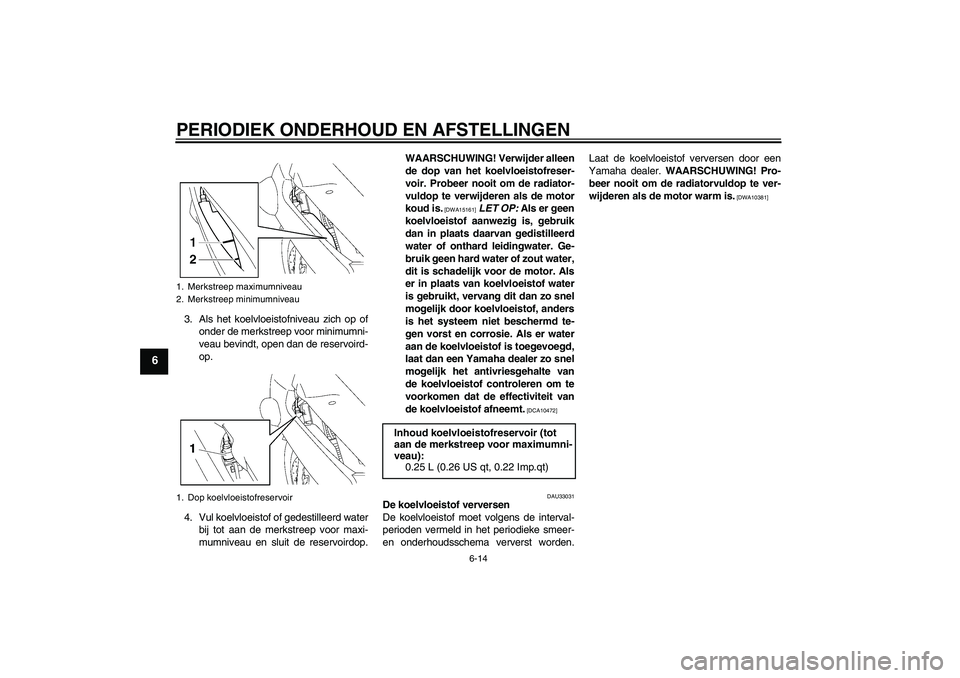

6-14
6
3. Als het koelvloeistofniveau zich op of
onder de merkstreep voor minimumni-
veau bevindt, open dan de reservoird-
op.
4. Vul koelvloeistof of gedestilleerd water
bij tot aan de merkstreep voor maxi-
mumniveau en sluit de reservoirdop.WAARSCHUWING! Verwijder alleen
de dop van het koelvloeistofreser-
voir. Probeer nooit om de radiator-
vuldop te verwijderen als de motor
koud is.
[DWA15161]
LET OP: Als er geen
koelvloeistof aanwezig is, gebruik
dan in plaats daarvan gedistilleerd
water of onthard leidingwater. Ge-
bruik geen hard water of zout water,
dit is schadelijk voor de motor. Als
er in plaats van koelvloeistof water
is gebruikt, vervang dit dan zo snel
mogelijk door koelvloeistof, anders
is het systeem niet beschermd te-
gen vorst en corrosie. Als er water
aan de koelvloeistof is toegevoegd,
laat dan een Yamaha dealer zo snel
mogelijk het antivriesgehalte van
de koelvloeistof controleren om te
voorkomen dat de effectiviteit van
de koelvloeistof afneemt.
[DCA10472]
DAU33031
De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
beer nooit om de radiatorvuldop te ver-
wijderen als de motor warm is.
[DWA10381]
1. Merkstreep maximumniveau
2. Merkstreep minimumniveau
1. Dop koelvloeistofreservoir
Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximumni-
veau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U3P6D3D0.book Page 14 Monday, August 25, 2008 9:24 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

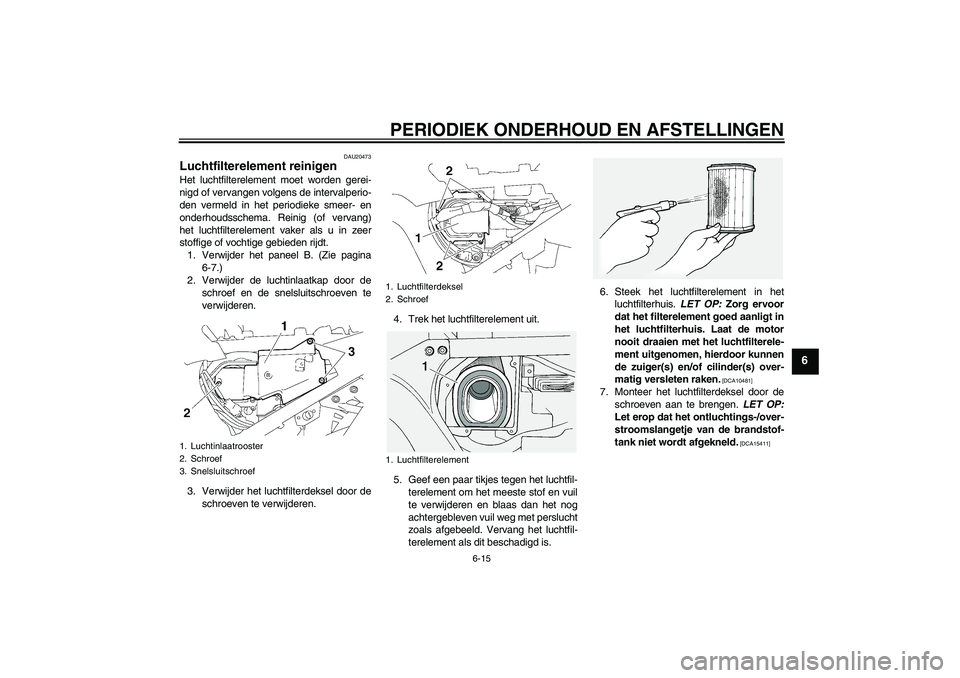

6-15
6
DAU20473
Luchtfilterelement reinigen Het luchtfilterelement moet worden gerei-
nigd of vervangen volgens de intervalperio-
den vermeld in het periodieke smeer- en
onderhoudsschema. Reinig (of vervang)
het luchtfilterelement vaker als u in zeer
stoffige of vochtige gebieden rijdt.
1. Verwijder het paneel B. (Zie pagina
6-7.)
2. Verwijder de luchtinlaatkap door de
schroef en de snelsluitschroeven te
verwijderen.
3. Verwijder het luchtfilterdeksel door de
schroeven te verwijderen.4. Trek het luchtfilterelement uit.
5. Geef een paar tikjes tegen het luchtfil-
terelement om het meeste stof en vuil
te verwijderen en blaas dan het nog
achtergebleven vuil weg met perslucht
zoals afgebeeld. Vervang het luchtfil-
terelement als dit beschadigd is.6. Steek het luchtfilterelement in het
luchtfilterhuis. LET OP: Zorg ervoor
dat het filterelement goed aanligt in
het luchtfilterhuis. Laat de motor
nooit draaien met het luchtfilterele-
ment uitgenomen, hierdoor kunnen
de zuiger(s) en/of cilinder(s) over-
matig versleten raken.
[DCA10481]
7. Monteer het luchtfilterdeksel door de
schroeven aan te brengen. LET OP:
Let erop dat het ontluchtings-/over-
stroomslangetje van de brandstof-
tank niet wordt afgekneld.
[DCA15411]
1. Luchtinlaatrooster
2. Schroef
3. Snelsluitschroef
1. Luchtfilterdeksel
2. Schroef
1. Luchtfilterelement
U3P6D3D0.book Page 15 Monday, August 25, 2008 9:24 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

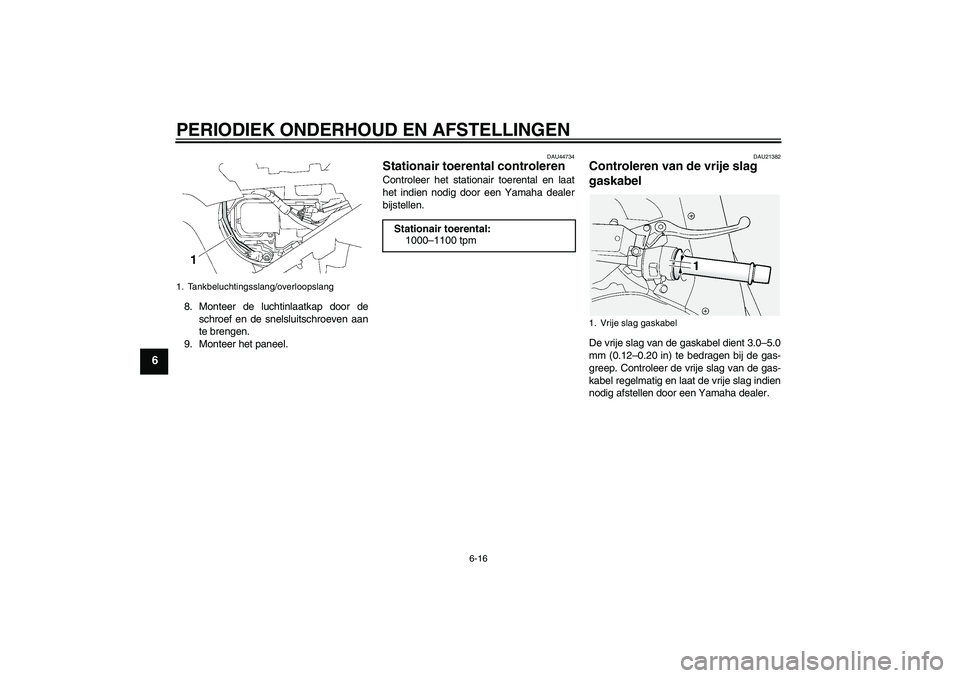

6-16
6
8. Monteer de luchtinlaatkap door de
schroef en de snelsluitschroeven aan
te brengen.
9. Monteer het paneel.
DAU44734
Stationair toerental controleren Controleer het stationair toerental en laat
het indien nodig door een Yamaha dealer
bijstellen.
DAU21382
Controleren van de vrije slag
gaskabel De vrije slag van de gaskabel dient 3.0–5.0
mm (0.12–0.20 in) te bedragen bij de gas-
greep. Controleer de vrije slag van de gas-
kabel regelmatig en laat de vrije slag indien
nodig afstellen door een Yamaha dealer.
1. Tankbeluchtingsslang/overloopslang
Stationair toerental:
1000–1100 tpm
1. Vrije slag gaskabel
U3P6D3D0.book Page 16 Monday, August 25, 2008 9:24 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-17

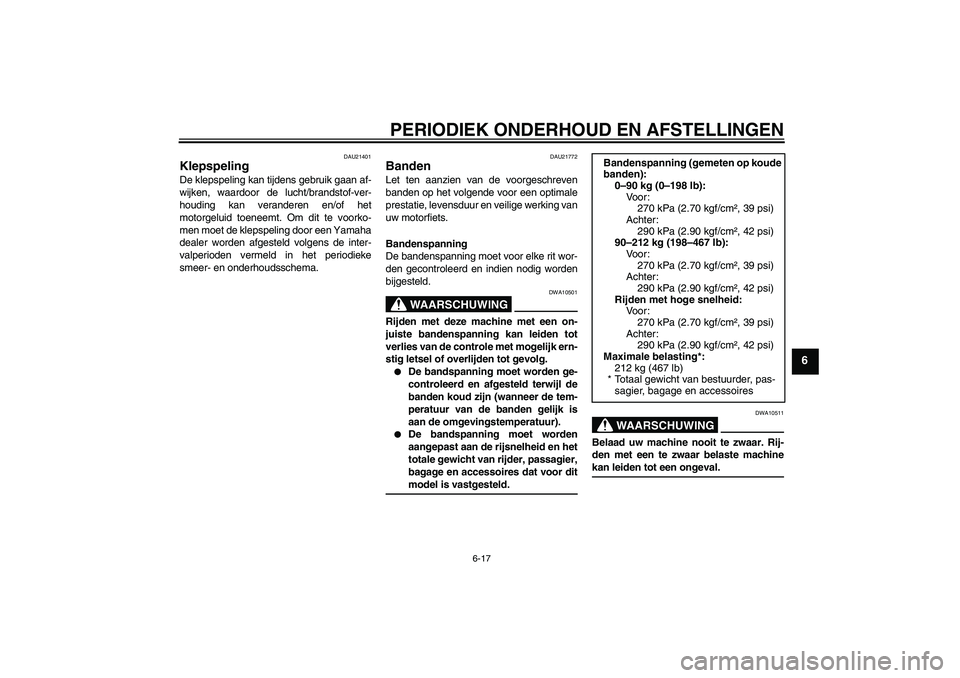

6
DAU21401
Klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU21772
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10501
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.

De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).


De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor ditmodel is vastgesteld.
WAARSCHUWING
DWA10511
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machinekan leiden tot een ongeval.Bandenspanning (gemeten op koude
banden):
0–90 kg (0–198 lb):
Vo o r :
270 kPa (2.70 kgf/cm², 39 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
90–212 kg (198–467 lb):
Vo o r :
270 kPa (2.70 kgf/cm², 39 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Rijden met hoge snelheid:
Vo o r :
270 kPa (2.70 kgf/cm², 39 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Maximale belasting*:
212 kg (467 lb)
* Totaal gewicht van bestuurder, pas-
sagier, bagage en accessoires
U3P6D3D0.book Page 17 Monday, August 25, 2008 9:24 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

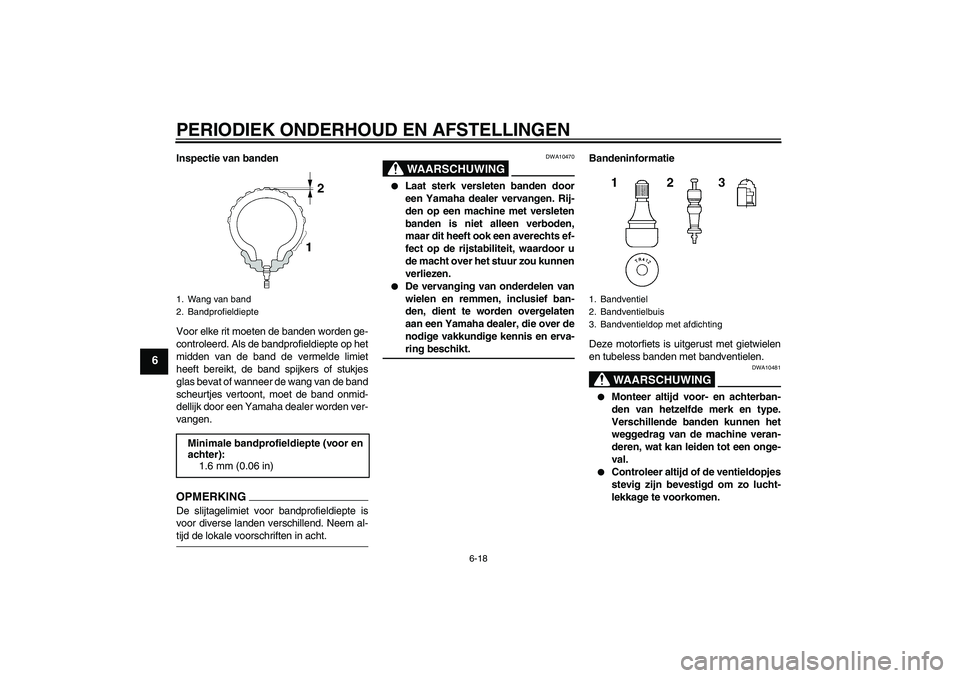

6-18
6
Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10470


Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.


De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-ring beschikt.Bandeninformatie
Deze motorfiets is uitgerust met gietwielen
en tubeless banden met bandventielen.
WAARSCHUWING
DWA10481


Monteer altijd voor- en achterban-
den van hetzelfde merk en type.
Verschillende banden kunnen het
weggedrag van de machine veran-
deren, wat kan leiden tot een onge-
val.


Controleer altijd of de ventieldopjes
stevig zijn bevestigd om zo lucht-
lekkage te voorkomen.
1. Wang van band
2. BandprofieldiepteMinimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
U3P6D3D0.book Page 18 Monday, August 25, 2008 9:24 AM
