2009 YAMAHA FJR1300A display

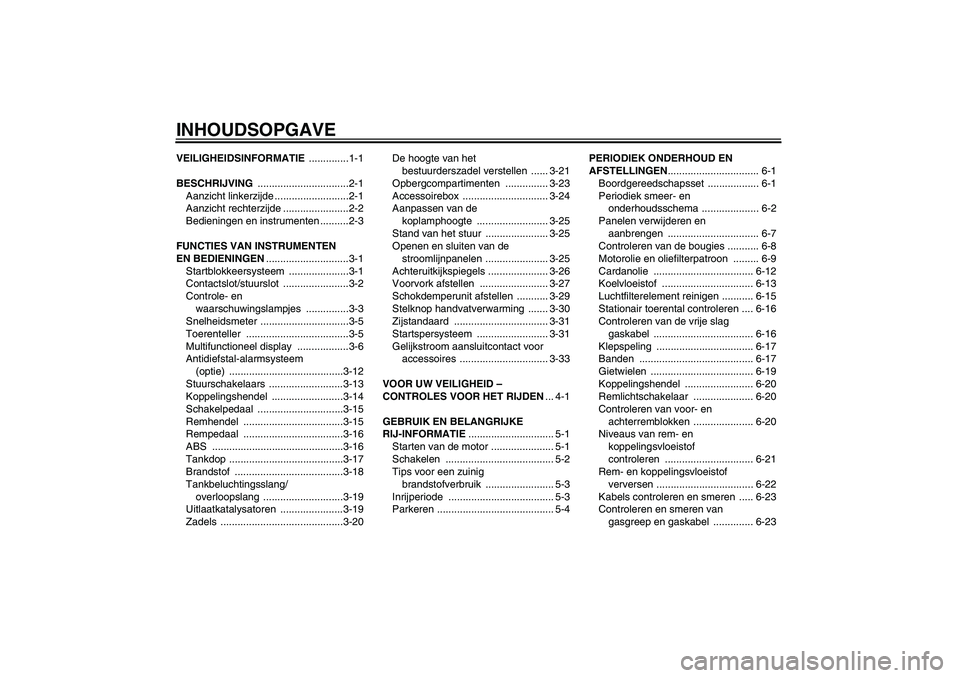

INHOUDSOPGAVEVEILIGHEIDSINFORMATIE ..............1-1
BESCHRIJVING ................................2-1
Aanzicht linkerzijde ..........................2-1
Aanzicht rechterzijde .......................2-2
Bedieningen en instrumenten ..........2-3
FUNCTIES VAN INSTRUMENTEN
EN BEDIENINGEN.............................3-1
Startblokkeersysteem .....................3-1
Contactslot/stuurslot .......................3-2
Controle- en
waarschuwingslampjes ...............3-3
Snelheidsmeter ...............................3-5
Toerenteller ....................................3-5
Multifunctioneel display ..................3-6
Antidiefstal-alarmsysteem
(optie) ........................................3-12
Stuurschakelaars ..........................3-13
Koppelingshendel .........................3-14
Schakelpedaal ..............................3-15
Remhendel ...................................3-15
Rempedaal ...................................3-16
ABS ..............................................3-16
Tankdop ........................................3-17
Brandstof ......................................3-18
Tankbeluchtingsslang/
overloopslang ............................3-19
Uitlaatkatalysatoren ......................3-19
Zadels ...........................................3-20De hoogte van het
bestuurderszadel verstellen ...... 3-21
Opbergcompartimenten ............... 3-23
Accessoirebox .............................. 3-24
Aanpassen van de
koplamphoogte ......................... 3-25
Stand van het stuur ...................... 3-25
Openen en sluiten van de
stroomlijnpanelen ...................... 3-25
Achteruitkijkspiegels ..................... 3-26
Voorvork afstellen ........................ 3-27
Schokdemperunit afstellen ........... 3-29
Stelknop handvatverwarming ....... 3-30
Zijstandaard ................................. 3-31
Startspersysteem ......................... 3-31
Gelijkstroom aansluitcontact voor
accessoires ............................... 3-33
VOOR UW VEILIGHEID –
CONTROLES VOOR HET RIJDEN... 4-1
GEBRUIK EN BELANGRIJKE
RIJ-INFORMATIE.............................. 5-1
Starten van de motor ...................... 5-1
Schakelen ...................................... 5-2
Tips voor een zuinig
brandstofverbruik ........................ 5-3
Inrijperiode ..................................... 5-3
Parkeren ......................................... 5-4PERIODIEK ONDERHOUD EN
AFSTELLINGEN................................ 6-1
Boordgereedschapsset .................. 6-1
Periodiek smeer- en
onderhoudsschema .................... 6-2
Panelen verwijderen en
aanbrengen ................................ 6-7
Controleren van de bougies ........... 6-8
Motorolie en oliefilterpatroon ......... 6-9
Cardanolie ................................... 6-12
Koelvloeistof ................................ 6-13
Luchtfilterelement reinigen ........... 6-15
Stationair toerental controleren .... 6-16
Controleren van de vrije slag
gaskabel ................................... 6-16
Klepspeling .................................. 6-17
Banden ........................................ 6-17
Gietwielen .................................... 6-19
Koppelingshendel ........................ 6-20
Remlichtschakelaar ..................... 6-20
Controleren van voor- en
achterremblokken ..................... 6-20
Niveaus van rem- en
koppelingsvloeistof
controleren ............................... 6-21
Rem- en koppelingsvloeistof
verversen .................................. 6-22
Kabels controleren en smeren ..... 6-23
Controleren en smeren van
gasgreep en gaskabel .............. 6-23U3P6D3D0.book Page 1 Monday, August 25, 2008 9:24 AM

BESCHRIJVING
2-3
2
DAU10430

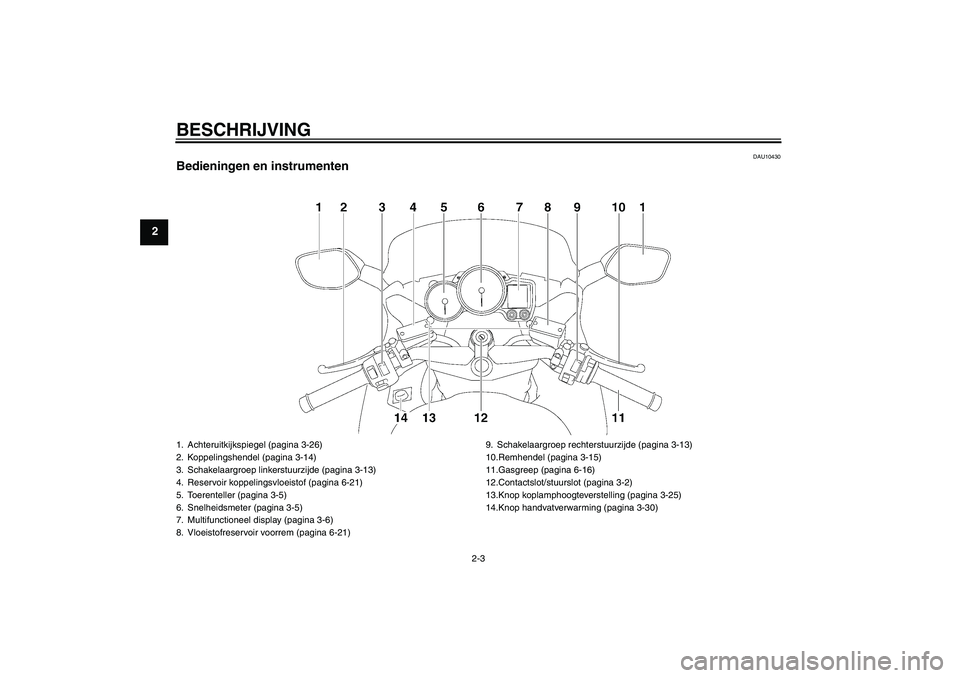

Bedieningen en instrumenten1. Achteruitkijkspiegel (pagina 3-26)
2. Koppelingshendel (pagina 3-14)
3. Schakelaargroep linkerstuurzijde (pagina 3-13)
4. Reservoir koppelingsvloeistof (pagina 6-21)
5. Toerenteller (pagina 3-5)
6. Snelheidsmeter (pagina 3-5)
7. Multifunctioneel display (pagina 3-6)
8. Vloeistofreservoir voorrem (pagina 6-21)9. Schakelaargroep rechterstuurzijde (pagina 3-13)
10.Remhendel (pagina 3-15)
11.Gasgreep (pagina 6-16)
12.Contactslot/stuurslot (pagina 3-2)
13.Knop koplamphoogteverstelling (pagina 3-25)
14.Knop handvatverwarming (pagina 3-30)U3P6D3D0.book Page 3 Monday, August 25, 2008 9:24 AM

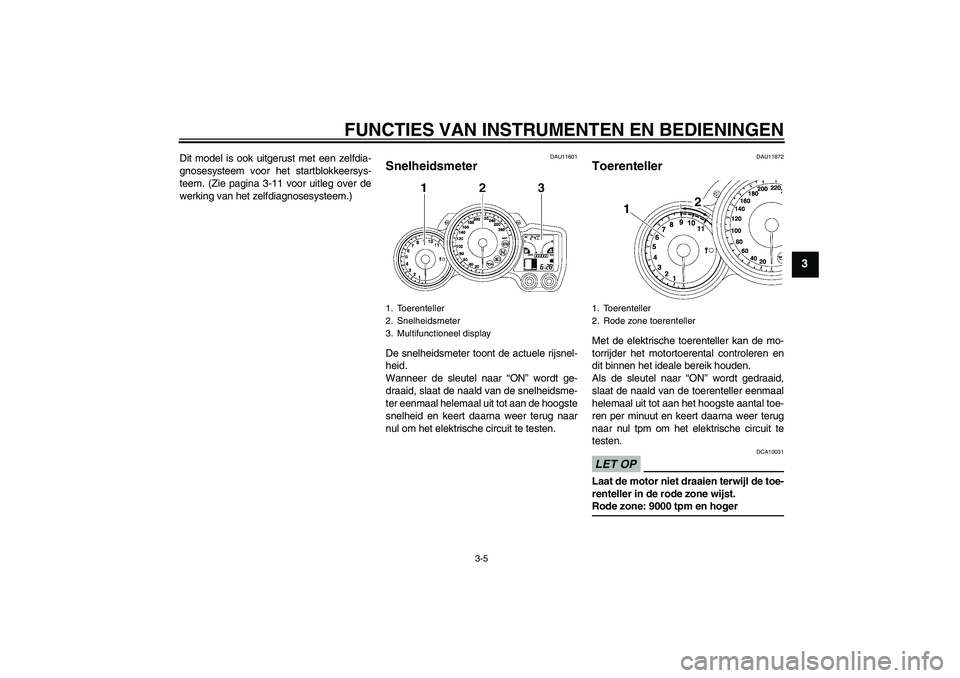

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. (Zie pagina 3-11 voor uitleg over de
werking van het zelfdiagnosesysteem.)
DAU11601
Snelheidsmeter De snelheidsmeter toont de actuele rijsnel-
heid.
Wanneer de sleutel naar “ON” wordt ge-
draaid, slaat de naald van de snelheidsme-
ter eenmaal helemaal uit tot aan de hoogste
snelheid en keert daarna weer terug naar
nul om het elektrische circuit te testen.
DAU11872
Toerenteller Met de elektrische toerenteller kan de mo-
torrijder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot aan het hoogste aantal toe-
ren per minuut en keert daarna weer terug
naar nul tpm om het elektrische circuit te
testen.LET OP
DCA10031
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.Rode zone: 9000 tpm en hoger
1. Toerenteller
2. Snelheidsmeter
3. Multifunctioneel display
1. Toerenteller
2. Rode zone toerenteller
U3P6D3D0.book Page 5 Monday, August 25, 2008 9:24 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
DAU2686D

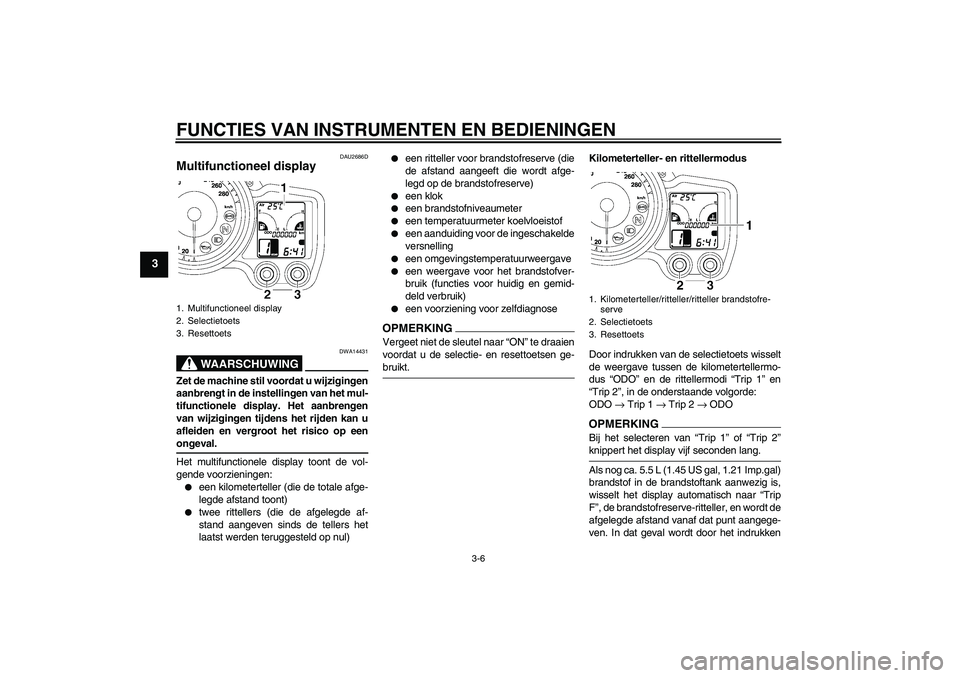

Multifunctioneel display
WAARSCHUWING
DWA14431
Zet de machine stil voordat u wijzigingen
aanbrengt in de instellingen van het mul-
tifunctionele display. Het aanbrengen
van wijzigingen tijdens het rijden kan u
afleiden en vergroot het risico op eenongeval.
Het multifunctionele display toont de vol-
gende voorzieningen:

een kilometerteller (die de totale afge-
legde afstand toont)


twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)


een ritteller voor brandstofreserve (die
de afstand aangeeft die wordt afge-
legd op de brandstofreserve)


een klok


een brandstofniveaumeter


een temperatuurmeter koelvloeistof


een aanduiding voor de ingeschakelde
versnelling


een omgevingstemperatuurweergave


een weergave voor het brandstofver-
bruik (functies voor huidig en gemid-
deld verbruik)


een voorziening voor zelfdiagnose
OPMERKINGVergeet niet de sleutel naar “ON” te draaien
voordat u de selectie- en resettoetsen ge-bruikt.Kilometerteller- en rittellermodus
Door indrukken van de selectietoets wisselt
de weergave tussen de kilometertellermo-
dus “ODO” en de rittellermodi “Trip 1” en
“Trip 2”, in de onderstaande volgorde:
ODO → Trip 1 → Trip 2 → ODO
OPMERKINGBij het selecteren van “Trip 1” of “Trip 2”knippert het display vijf seconden lang.
Als nog ca. 5.5 L (1.45 US gal, 1.21 Imp.gal)
brandstof in de brandstoftank aanwezig is,
wisselt het display automatisch naar “Trip
F”, de brandstofreserve-ritteller, en wordt de
afgelegde afstand vanaf dat punt aangege-
ven. In dat geval wordt door het indrukken
1. Multifunctioneel display
2. Selectietoets
3. Resettoets
1. Kilometerteller/ritteller/ritteller brandstofre-
serve
2. Selectietoets
3. Resettoets
U3P6D3D0.book Page 6 Monday, August 25, 2008 9:24 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3

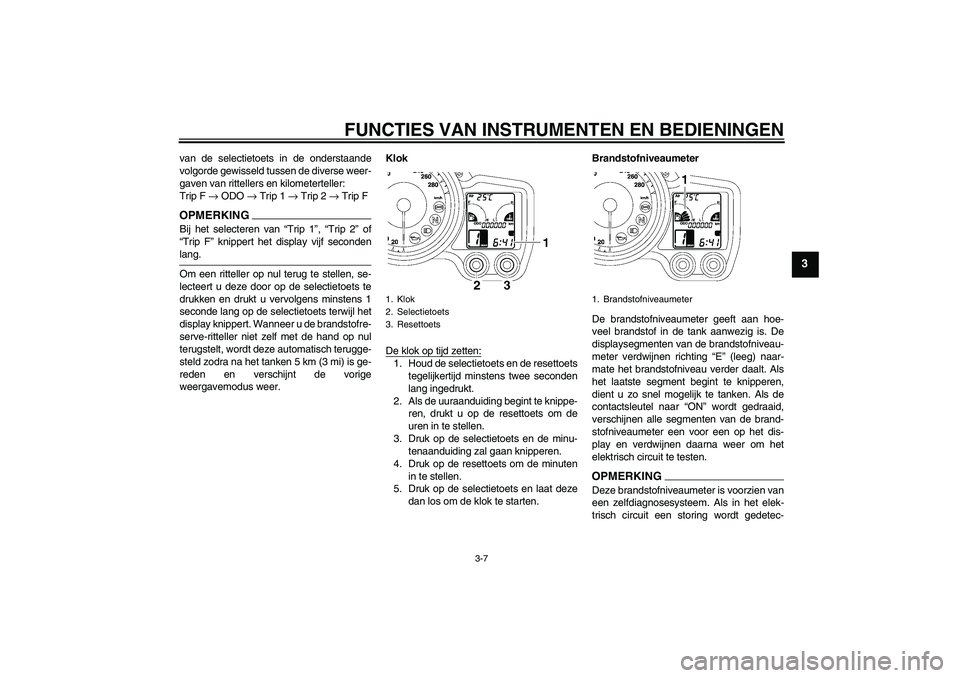

van de selectietoets in de onderstaande
volgorde gewisseld tussen de diverse weer-
gaven van rittellers en kilometerteller:
Trip F → ODO → Trip 1 → Trip 2 → Trip FOPMERKINGBij het selecteren van “Trip 1”, “Trip 2” of
“Trip F” knippert het display vijf secondenlang.
Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de selectietoets te
drukken en drukt u vervolgens minstens 1
seconde lang op de selectietoets terwijl het
display knippert. Wanneer u de brandstofre-
serve-ritteller niet zelf met de hand op nul
terugstelt, wordt deze automatisch terugge-
steld zodra na het tanken 5 km (3 mi) is ge-
reden en verschijnt de vorige
weergavemodus weer.Klok
De klok op tijd zetten:
1. Houd de selectietoets en de resettoets
tegelijkertijd minstens twee seconden
lang ingedrukt.
2. Als de uuraanduiding begint te knippe-
ren, drukt u op de resettoets om de
uren in te stellen.
3. Druk op de selectietoets en de minu-
tenaanduiding zal gaan knipperen.
4. Druk op de resettoets om de minuten
in te stellen.
5. Druk op de selectietoets en laat deze
dan los om de klok te starten.Brandstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen richting “E” (leeg) naar-
mate het brandstofniveau verder daalt. Als
het laatste segment begint te knipperen,
dient u zo snel mogelijk te tanken. Als de
contactsleutel naar “ON” wordt gedraaid,
verschijnen alle segmenten van de brand-
stofniveaumeter een voor een op het dis-
play en verdwijnen daarna weer om het
elektrisch circuit te testen.
OPMERKINGDeze brandstofniveaumeter is voorzien van
een zelfdiagnosesysteem. Als in het elek-
trisch circuit een storing wordt gedetec-
1. Klok
2. Selectietoets
3. Resettoets
1. Brandstofniveaumeter
U3P6D3D0.book Page 7 Monday, August 25, 2008 9:24 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3

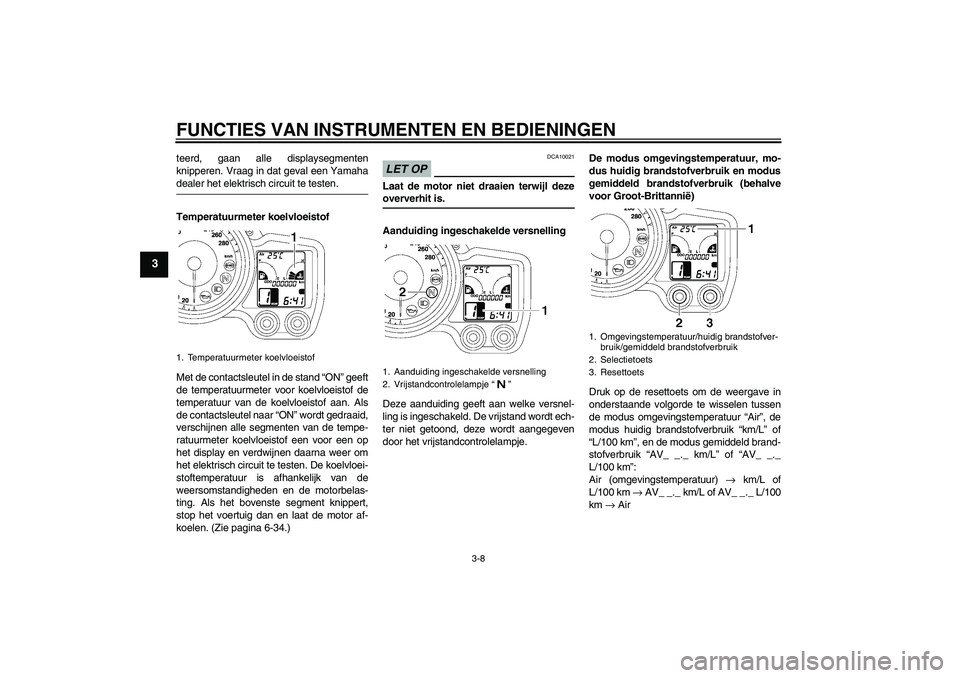

teerd, gaan alle displaysegmenten
knipperen. Vraag in dat geval een Yamahadealer het elektrisch circuit te testen.
Temperatuurmeter koelvloeistof
Met de contactsleutel in de stand “ON” geeft
de temperatuurmeter voor koelvloeistof de
temperatuur van de koelvloeistof aan. Als
de contactsleutel naar “ON” wordt gedraaid,
verschijnen alle segmenten van de tempe-
ratuurmeter koelvloeistof een voor een op
het display en verdwijnen daarna weer om
het elektrisch circuit te testen. De koelvloei-
stoftemperatuur is afhankelijk van de
weersomstandigheden en de motorbelas-
ting. Als het bovenste segment knippert,
stop het voertuig dan en laat de motor af-
koelen. (Zie pagina 6-34.)
LET OP
DCA10021
Laat de motor niet draaien terwijl dezeoververhit is.
Aanduiding ingeschakelde versnelling
Deze aanduiding geeft aan welke versnel-
ling is ingeschakeld. De vrijstand wordt ech-
ter niet getoond, deze wordt aangegeven
door het vrijstandcontrolelampje.De modus omgevingstemperatuur, mo-
dus huidig brandstofverbruik en modus
gemiddeld brandstofverbruik (behalve
voor Groot-Brittannië)
Druk op de resettoets om de weergave in
onderstaande volgorde te wisselen tussen
de modus omgevingstemperatuur “Air”, de
modus huidig brandstofverbruik “km/L” of
“L/100 km”, en de modus gemiddeld brand-
stofverbruik “AV_ _._ km/L” of “AV_ _._
L/100 km”:
Air (omgevingstemperatuur) → km/L of
L/100 km → AV_ _._ km/L of AV_ _._ L/100
km → Air
1. Temperatuurmeter koelvloeistof
1. Aanduiding ingeschakelde versnelling
2. Vrijstandcontrolelampje“”
1. Omgevingstemperatuur/huidig brandstofver-
bruik/gemiddeld brandstofverbruik
2. Selectietoets
3. Resettoets
U3P6D3D0.book Page 8 Monday, August 25, 2008 9:24 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3

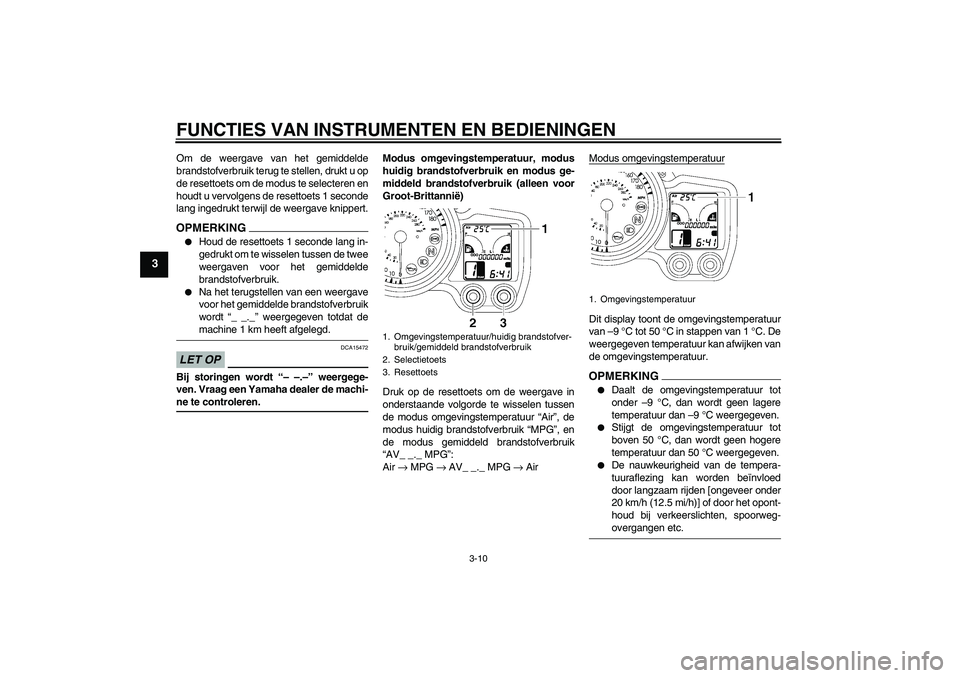

Modus omgevingstemperatuurDit display toont de omgevingstemperatuur
van –9 °C tot 50 °C in stappen van 1 °C. De
weergegeven temperatuur kan afwijken van
de omgevingstemperatuur.OPMERKING

Daalt de omgevingstemperatuur tot
onder –9 °C, dan wordt geen lagere
temperatuur dan –9 °C weergegeven.


Stijgt de omgevingstemperatuur tot
boven 50 °C, dan wordt geen hogere
temperatuur dan 50 °C weergegeven.


De nauwkeurigheid van de tempera-
tuuraflezing kan worden beïnvloed
door langzaam rijden (ongeveer onder
20 km/h) of door het oponthoud bij ver-
keerslichten, spoorwegovergangenetc.Modus huidig brandstofverbruik
De weergave van het huidige brandstofver-
bruik kan worden ingesteld op “km/L” of
“L/100 km”.

Als de weergave is ingesteld op
“km/L”, wordt de afstand weergegeven
die onder de huidige omstandigheden
kan worden afgelegd op 1.0 L brand-
stof.


Als de weergave is ingesteld op “L/100
km”, wordt de hoeveelheid brandstof
weergegeven die nodig is om onder de
huidige omstandigheden 100 km af te
leggen.
OPMERKING

Houd de resettoets een seconde lang
ingedrukt om te wisselen tussen de
twee weergaven voor het huidige
brandstofverbruik.


Bij snelheden onder 10 km/h wordt “__._” weergegeven.
Modus gemiddeld brandstofverbruik
Deze weergave toont het gemiddelde
brandstofverbruik sinds de weergave op nul
is teruggezet.
De weergave van het gemiddeld brandstof-
verbruik kan worden ingesteld op “AV_ _._
km/L” of “AV_ _._ L/100 km”.
Als de modus voor gemiddeld brandstofver-
bruik wordt geselecteerd, knippert de weer-
gave vijf seconden lang, waarna afhankelijk
van de ingestelde eenheid “AV_ _._ km/L”
(gemiddelde afstand die kan worden afge-
legd op 1.0 L brandstof) of “AV_ _._ L/100
km” (gemiddelde hoeveelheid brandstof die
nodig is om 100 km af te leggen) wordt
weergegeven.
1. Omgevingstemperatuur
1. Huidig brandstofverbruik
1. Gemiddeld brandstofverbruik
U3P6D3D0.book Page 9 Monday, August 25, 2008 9:24 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
Om de weergave van het gemiddelde
brandstofverbruik terug te stellen, drukt u op
de resettoets om de modus te selecteren en
houdt u vervolgens de resettoets 1 seconde
lang ingedrukt terwijl de weergave knippert.OPMERKIN
G


Houd de resettoets 1 seconde lang in-
gedrukt om te wisselen tussen de twee
weergaven voor het gemiddelde
brandstofverbruik.


Na het terugstellen van een weergave
voor het gemiddelde brandstofverbruik
wordt “_ _._” weergegeven totdat demachine 1 km heeft afgelegd.
LET OP
DCA15472
Bij storingen wordt “– –.–” weergege-
ven. Vraag een Yamaha dealer de machi-ne te controleren.Modus omgevingstemperatuur, modus
huidig brandstofverbruik en modus ge-
middeld brandstofverbruik (alleen voor
Groot-Brittannië)
Druk op de resettoets om de weergave in
onderstaande volgorde te wisselen tussen
de modus omgevingstemperatuur “Air”, de
modus huidig brandstofverbruik “MPG”, en
de modus gemiddeld brandstofverbruik
“AV_ _._ MPG”:
Air → MPG → AV_ _._ MPG → AirModus omgevingstemperatuur
Dit display toont de omgevingstemperatuur
van –9 °C tot 50 °C in stappen van 1 °C. De
weergegeven temperatuur kan afwijken van
de omgevingstemperatuur.OPMERKING

Daalt de omgevingstemperatuur tot
onder –9 °C, dan wordt geen lagere
temperatuur dan –9 °C weergegeven.


Stijgt de omgevingstemperatuur tot
boven 50 °C, dan wordt geen hogere
temperatuur dan 50 °C weergegeven.


De nauwkeurigheid van de tempera-
tuuraflezing kan worden beïnvloed
door langzaam rijden [ongeveer onder
20 km/h (12.5 mi/h)] of door het opont-
houd bij verkeerslichten, spoorweg-overgangen etc.
1. Omgevingstemperatuur/huidig brandstofver-
bruik/gemiddeld brandstofverbruik
2. Selectietoets
3. Resettoets
1. Omgevingstemperatuur
U3P6D3D0.book Page 10 Monday, August 25, 2008 9:24 AM
