2009 YAMAHA FJR1300A Betriebsanleitungen (in German)

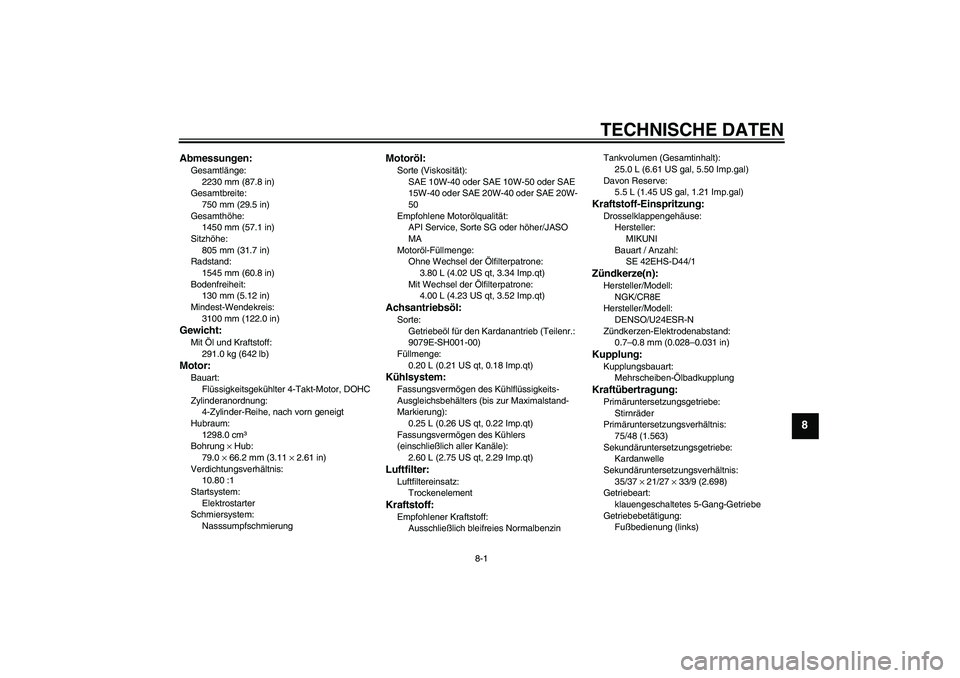

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2230 mm (87.8 in)
Gesamtbreite:
750 mm (29.5 in)
Gesamthöhe:
1450 mm (57.1 in)
Sitzhöhe:
805 mm (31.7 in)
Radstand:
1545 mm (60.8 in)
Bodenfreiheit:
130 mm (5.12 in)
Mindest-Wendekreis:
3100 mm (122.0 in)Gewicht:Mit Öl und Kraftstoff:
291.0 kg (642 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
1298.0 cm³
Bohrung × Hub:
79.0 × 66.2 mm (3.11 × 2.61 in)
Verdichtungsverhältnis:
10.80 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
SAE 10W-40 oder SAE 10W-50 oder SAE
15W-40 oder SAE 20W-40 oder SAE 20W-
50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
4.00 L (4.23 US qt, 3.52 Imp.qt)Achsantriebsöl:Sorte:
Getriebeöl für den Kardanantrieb (Teilenr.:
9079E-SH001-00)
Füllmenge:
0.20 L (0.21 US qt, 0.18 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.60 L (2.75 US qt, 2.29 Imp.qt)Luftfilter:Luftfiltereinsatz:
TrockenelementKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies NormalbenzinTankvolumen (Gesamtinhalt):
25.0 L (6.61 US gal, 5.50 Imp.gal)
Davon Reserve:
5.5 L (1.45 US gal, 1.21 Imp.gal)
Kraftstoff-Einspritzung:Drosselklappengehäuse:
Hersteller:
MIKUNI
Bauart / Anzahl:
SE 42EHS-D44/1Zündkerze(n):Hersteller/Modell:
NGK/CR8E
Hersteller/Modell:
DENSO/U24ESR-N
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
75/48 (1.563)
Sekundäruntersetzungsgetriebe:
Kardanwelle
Sekundäruntersetzungsverhältnis:
35/37 × 21/27 × 33/9 (2.698)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
U3P6G3G0.book Page 1 Friday, August 22, 2008 9:45 AM

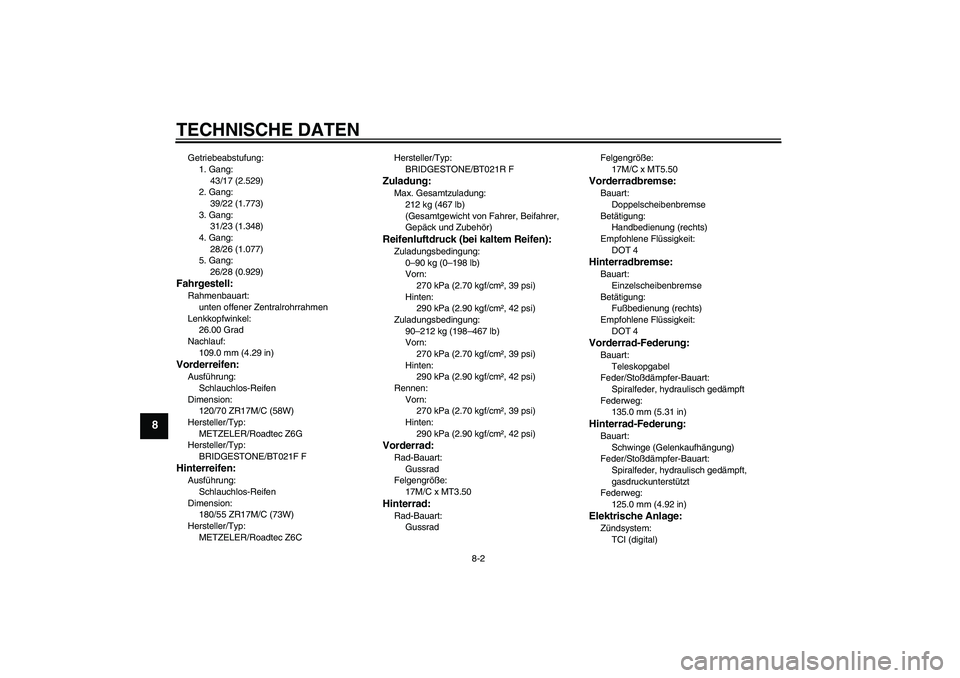

TECHNISCHE DATEN
8-2
8
Getriebeabstufung:
1. Gang:
43/17 (2.529)
2. Gang:
39/22 (1.773)
3. Gang:
31/23 (1.348)
4. Gang:
28/26 (1.077)
5. Gang:
26/28 (0.929)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
26.00 Grad
Nachlauf:
109.0 mm (4.29 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
METZELER/Roadtec Z6G
Hersteller/Typ:
BRIDGESTONE/BT021F FHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
180/55 ZR17M/C (73W)
Hersteller/Typ:
METZELER/Roadtec Z6CHersteller/Typ:
BRIDGESTONE/BT021R F
Zuladung:Max. Gesamtzuladung:
212 kg (467 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
270 kPa (2.70 kgf/cm², 39 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Zuladungsbedingung:
90–212 kg (198–467 lb)
Vorn:
270 kPa (2.70 kgf/cm², 39 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vorn:
270 kPa (2.70 kgf/cm², 39 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50Hinterrad:Rad-Bauart:
GussradFelgengröße:
17M/C x MT5.50
Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
135.0 mm (5.31 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
125.0 mm (4.92 in)Elektrische Anlage:Zündsystem:
TCI (digital)
U3P6G3G0.book Page 2 Friday, August 22, 2008 9:45 AM

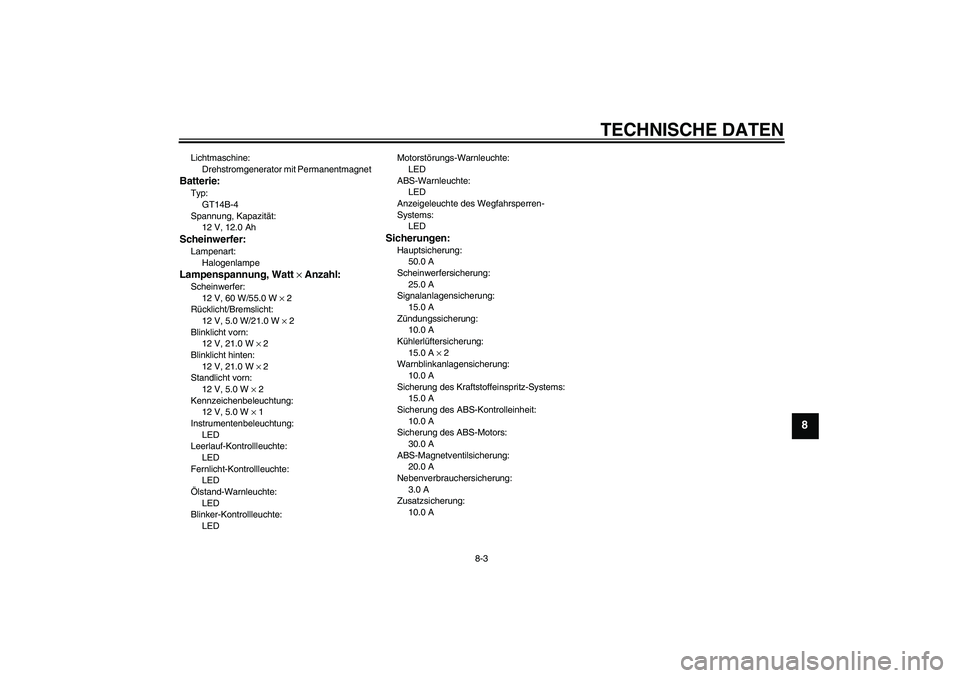

TECHNISCHE DATEN
8-3
8
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT14B-4
Spannung, Kapazität:
12 V, 12.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55.0 W × 2
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 2
Blinklicht vorn:
12 V, 21.0 W × 2
Blinklicht hinten:
12 V, 21.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LEDMotorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
25.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
15.0 A × 2
Warnblinkanlagensicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
15.0 A
Sicherung des ABS-Kontrolleinheit:
10.0 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung:
20.0 A
Nebenverbrauchersicherung:
3.0 A
Zusatzsicherung:
10.0 A
U3P6G3G0.book Page 3 Friday, August 22, 2008 9:45 AM

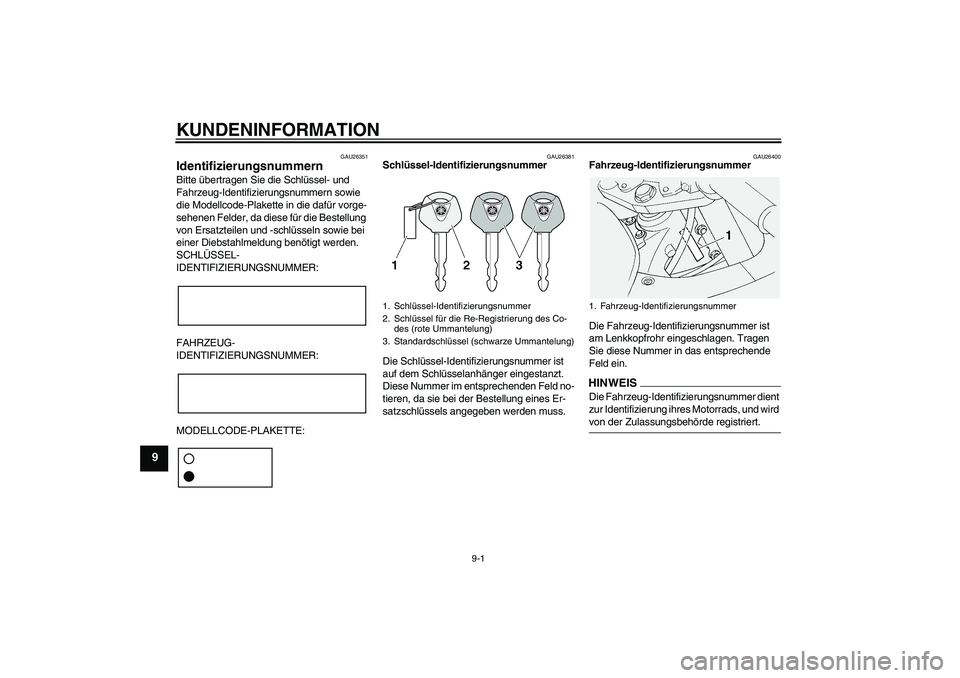

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
U3P6G3G0.book Page 1 Friday, August 22, 2008 9:45 AM

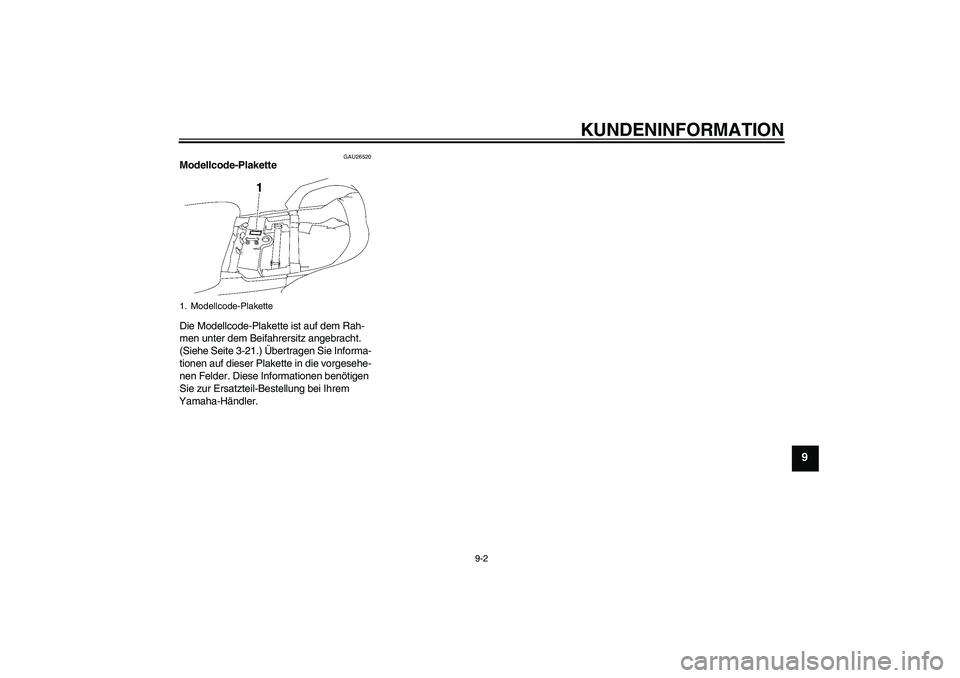

KUNDENINFORMATION
9-2
9
GAU26520
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-21.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-Plakette
U3P6G3G0.book Page 2 Friday, August 22, 2008 9:45 AM

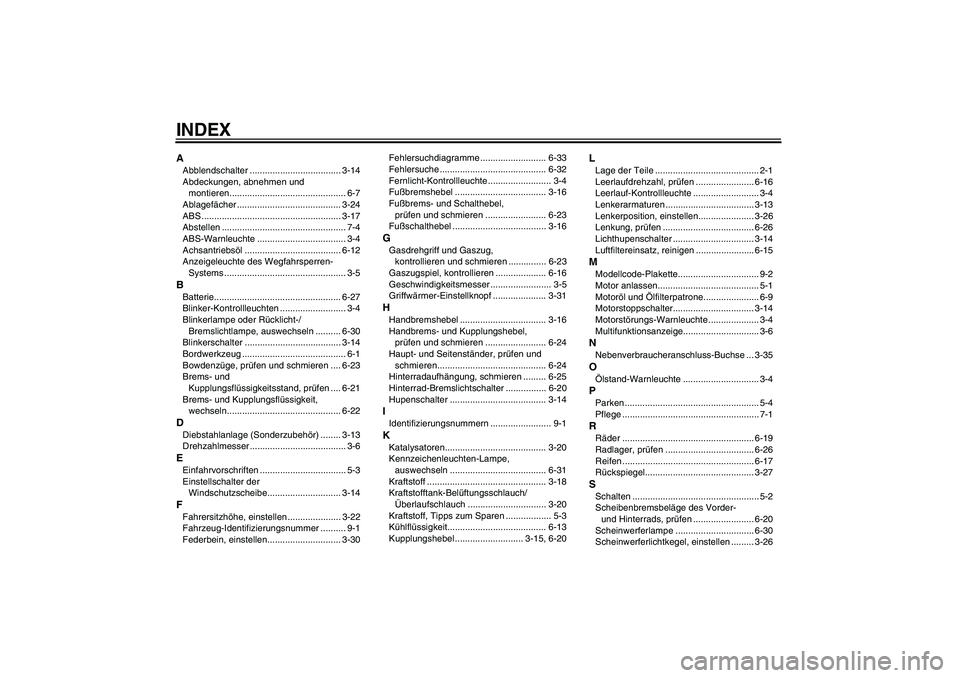

INDEXAAbblendschalter .................................... 3-14
Abdeckungen, abnehmen und
montieren.............................................. 6-7
Ablagefächer ......................................... 3-24
ABS ....................................................... 3-17
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-4
Achsantriebsöl ...................................... 6-12
Anzeigeleuchte des Wegfahrsperren-
Systems ................................................ 3-5BBatterie.................................................. 6-27
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe oder Rücklicht-/
Bremslichtlampe, auswechseln .......... 6-30
Blinkerschalter ...................................... 3-14
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-23
Brems- und
Kupplungsflüssigkeitsstand, prüfen .... 6-21
Brems- und Kupplungsflüssigkeit,
wechseln............................................. 6-22DDiebstahlanlage (Sonderzubehör) ........ 3-13
Drehzahlmesser ...................................... 3-6EEinfahrvorschriften .................................. 5-3
Einstellschalter der
Windschutzscheibe............................. 3-14FFahrersitzhöhe, einstellen ..................... 3-22
Fahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-30Fehlersuchdiagramme .......................... 6-33
Fehlersuche .......................................... 6-32
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-16
Fußbrems- und Schalthebel,
prüfen und schmieren ........................ 6-23
Fußschalthebel ..................................... 3-16
GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-23
Gaszugspiel, kontrollieren .................... 6-16
Geschwindigkeitsmesser ........................ 3-5
Griffwärmer-Einstellknopf ..................... 3-31HHandbremshebel .................................. 3-16
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-24
Haupt- und Seitenständer, prüfen und
schmieren........................................... 6-24
Hinterradaufhängung, schmieren ......... 6-25
Hinterrad-Bremslichtschalter ................ 6-20
Hupenschalter ...................................... 3-14IIdentifizierungsnummern ........................ 9-1KKatalysatoren........................................ 3-20
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-31
Kraftstoff ............................................... 3-18
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ............................... 3-20
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-13
Kupplungshebel ........................... 3-15, 6-20
LLage der Teile ......................................... 2-1
Leerlaufdrehzahl, prüfen ....................... 6-16
Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen ................................... 3-13
Lenkerposition, einstellen...................... 3-26
Lenkung, prüfen .................................... 6-26
Lichthupenschalter ................................ 3-14
Luftfiltereinsatz, reinigen ....................... 6-15MModellcode-Plakette................................ 9-2
Motor anlassen........................................ 5-1
Motoröl und Ölfilterpatrone...................... 6-9
Motorstoppschalter................................ 3-14
Motorstörungs-Warnleuchte .................... 3-4
Multifunktionsanzeige.............................. 3-6NNebenverbraucheranschluss-Buchse ... 3-35OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-19
Radlager, prüfen ................................... 6-26
Reifen .................................................... 6-17
Rückspiegel........................................... 3-27SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-20
Scheinwerferlampe ............................... 6-30
Scheinwerferlichtkegel, einstellen ......... 3-26
U3P6G3G0.book Page 1 Friday, August 22, 2008 9:45 AM

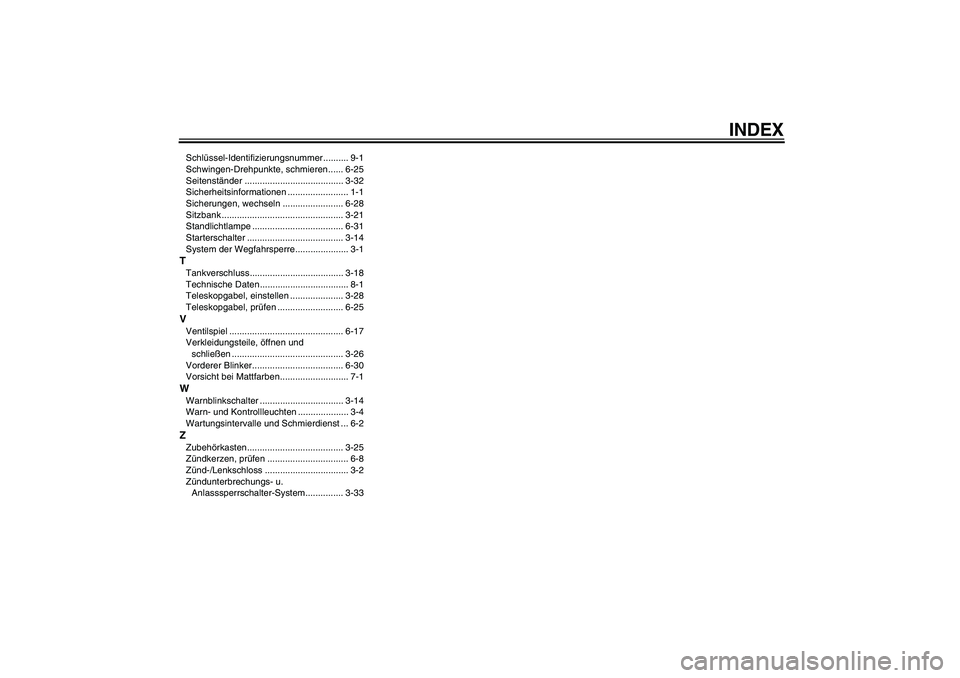

INDEX
Schlüssel-Identifizierungsnummer.......... 9-1
Schwingen-Drehpunkte, schmieren...... 6-25
Seitenständer ....................................... 3-32
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln ........................ 6-28
Sitzbank ................................................ 3-21
Standlichtlampe .................................... 6-31
Starterschalter ...................................... 3-14
System der Wegfahrsperre..................... 3-1TTankverschluss..................................... 3-18
Technische Daten................................... 8-1
Teleskopgabel, einstellen ..................... 3-28
Teleskopgabel, prüfen .......................... 6-25VVentilspiel ............................................. 6-17
Verkleidungsteile, öffnen und
schließen ............................................ 3-26
Vorderer Blinker.................................... 6-30
Vorsicht bei Mattfarben........................... 7-1WWarnblinkschalter ................................. 3-14
Warn- und Kontrollleuchten .................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZubehörkasten...................................... 3-25
Zündkerzen, prüfen ................................ 6-8
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-33
U3P6G3G0.book Page 2 Friday, August 22, 2008 9:45 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
