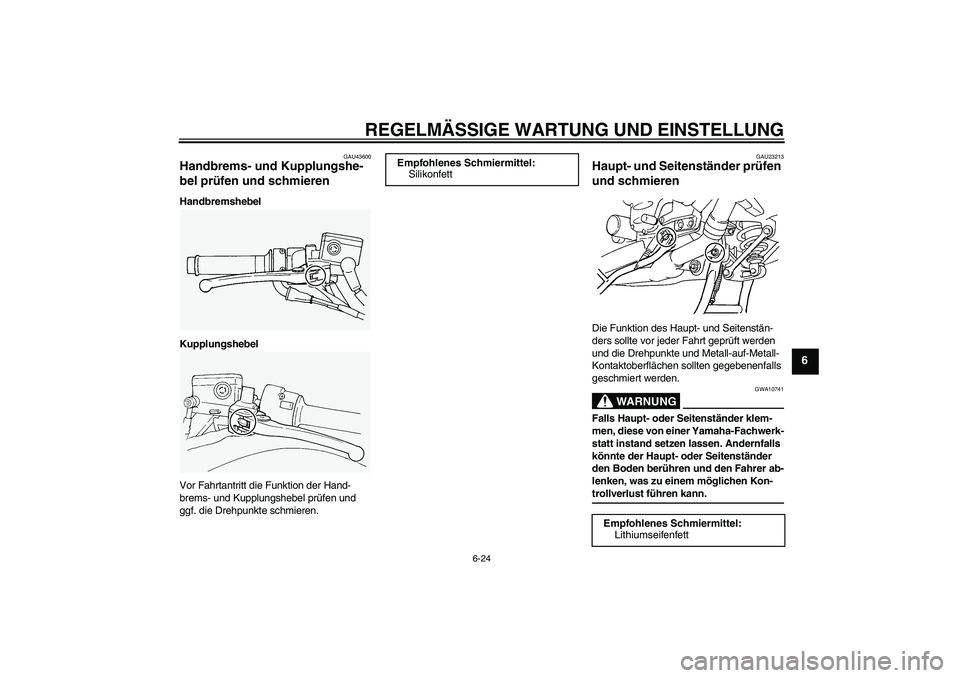

Page 81 of 106
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
6
GAU43600
Handbrems- und Kupplungshe-
bel prüfen und schmieren Handbremshebel
Kupplungshebel
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
GAU23213
Haupt- und Seitenständer prüfen
und schmieren Die Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Metall-
Kontaktoberflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG
GWA10741
Falls Haupt- oder Seitenständer klem-
men, diese von einer Yamaha-Fachwerk-
statt instand setzen lassen. Andernfalls
könnte der Haupt- oder Seitenständer
den Boden berühren und den Fahrer ab-
lenken, was zu einem möglichen Kon-trollverlust führen kann.
Empfohlenes Schmiermittel:
Silikonfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U3P6G3G0.book Page 24 Friday, August 22, 2008 9:45 AM

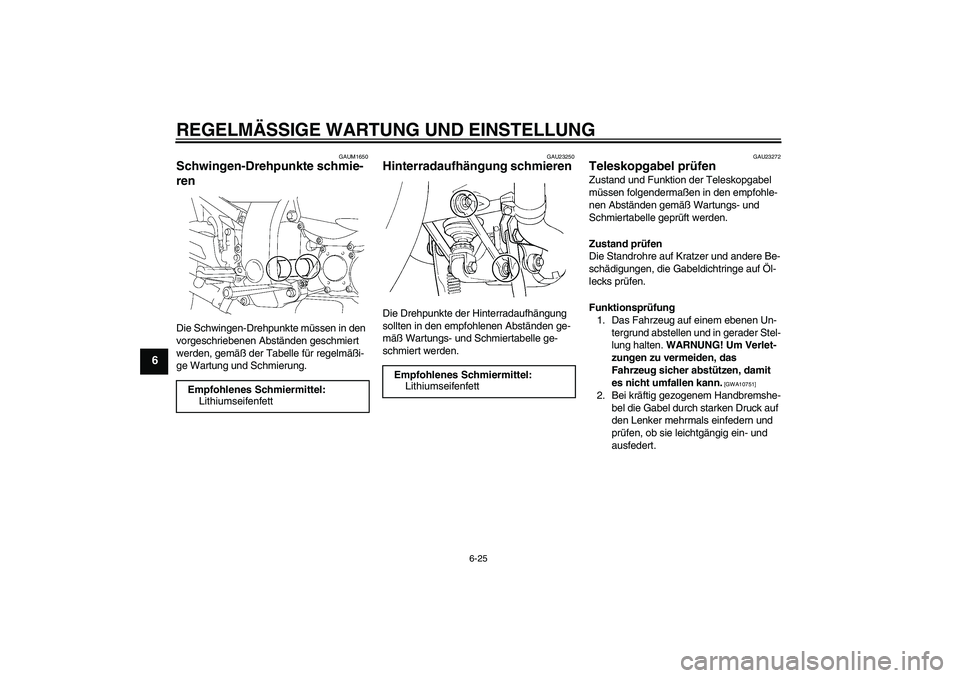

Page 82 of 106

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
6
GAUM1650
Schwingen-Drehpunkte schmie-
ren Die Schwingen-Drehpunkte müssen in den
vorgeschriebenen Abständen geschmiert
werden, gemäß der Tabelle für regelmäßi-
ge Wartung und Schmierung.
GAU23250
Hinterradaufhängung schmieren Die Drehpunkte der Hinterradaufhängung
sollten in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle ge-
schmiert werden.
GAU23272
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um Verlet-
zungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert. Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U3P6G3G0.book Page 25 Friday, August 22, 2008 9:45 AM

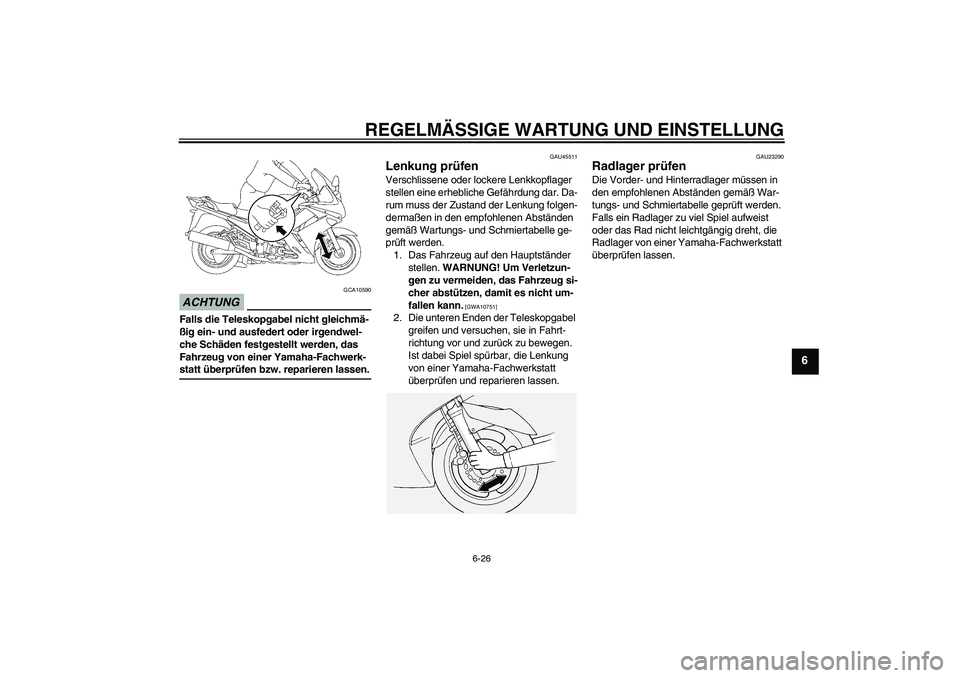

Page 83 of 106

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6
ACHTUNG
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
GAU45511
Lenkung prüfen Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Fahrzeug auf den Hauptständer
stellen. WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug si-
cher abstützen, damit es nicht um-
fallen kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23290
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
U3P6G3G0.book Page 26 Friday, August 22, 2008 9:45 AM

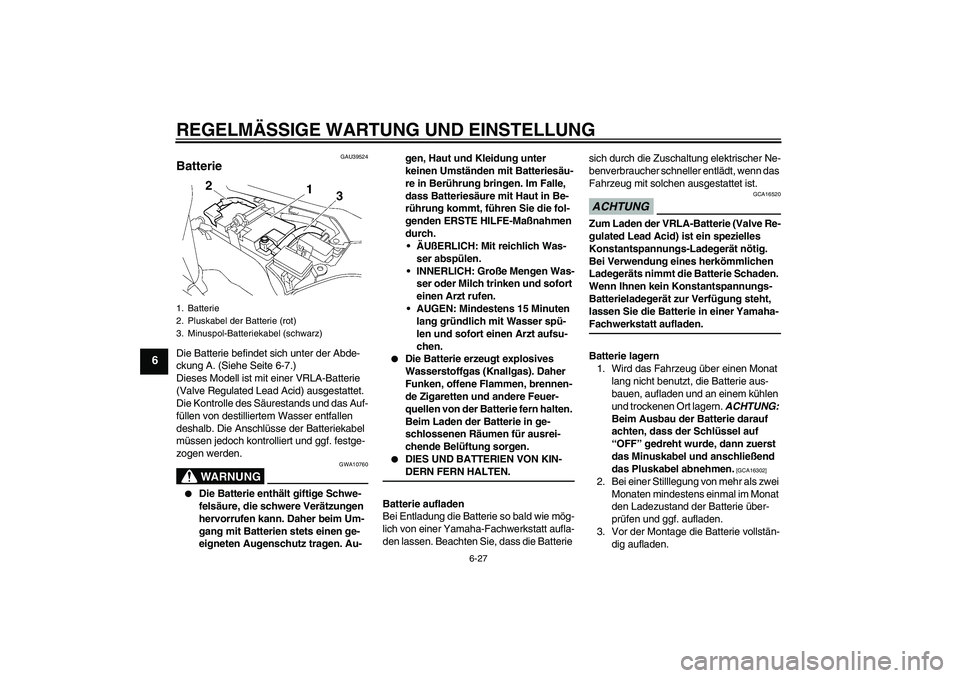

Page 84 of 106

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
6
GAU39524
Batterie Die Batterie befindet sich unter der Abde-
ckung A. (Siehe Seite 6-7.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10760
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.
DIES UND BATTERIEN VON KIN-DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
ACHTUNG
GCA16520
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.
Wenn Ihnen kein Konstantspannungs-
Batterieladegerät zur Verfügung steht,
lassen Sie die Batterie in einer Yamaha-Fachwerkstatt aufladen.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16302]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
1. Batterie
2. Pluskabel der Batterie (rot)
3. Minuspol-Batteriekabel (schwarz)U3P6G3G0.book Page 27 Friday, August 22, 2008 9:45 AM

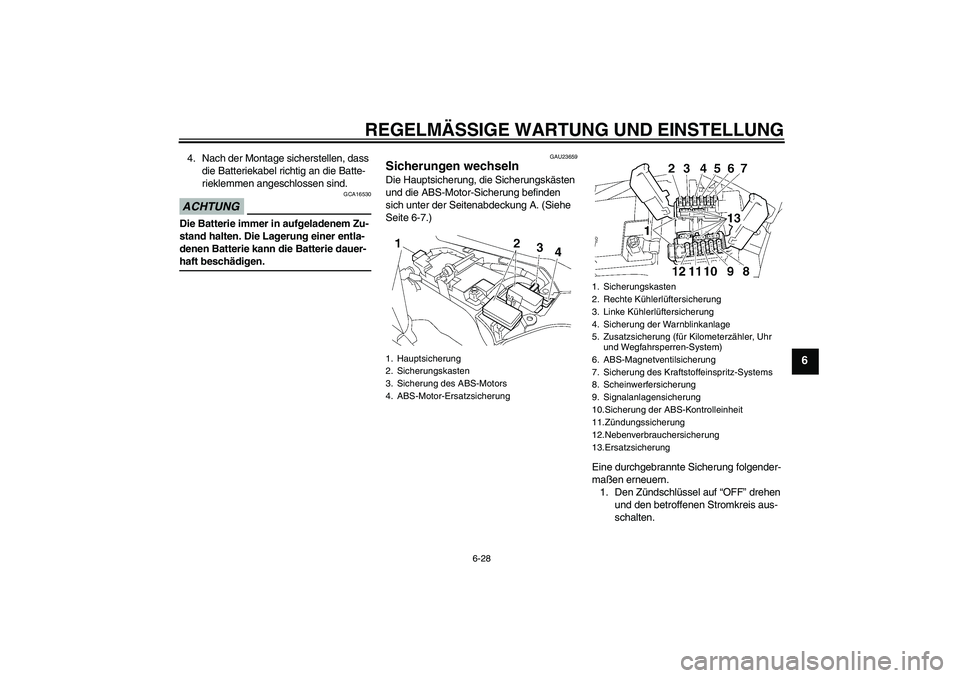

Page 85 of 106

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
6
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16530
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie dauer-haft beschädigen.
GAU23659
Sicherungen wechseln Die Hauptsicherung, die Sicherungskästen
und die ABS-Motor-Sicherung befinden
sich unter der Seitenabdeckung A. (Siehe
Seite 6-7.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.1. Hauptsicherung
2. Sicherungskasten
3. Sicherung des ABS-Motors
4. ABS-Motor-Ersatzsicherung
1. Sicherungskasten
2. Rechte Kühlerlüftersicherung
3. Linke Kühlerlüftersicherung
4. Sicherung der Warnblinkanlage
5. Zusatzsicherung (für Kilometerzähler, Uhr
und Wegfahrsperren-System)
6. ABS-Magnetventilsicherung
7. Sicherung des Kraftstoffeinspritz-Systems
8. Scheinwerfersicherung
9. Signalanlagensicherung
10.Sicherung der ABS-Kontrolleinheit
11.Zündungssicherung
12.Nebenverbrauchersicherung
13.Ersatzsicherung
U3P6G3G0.book Page 28 Friday, August 22, 2008 9:45 AM

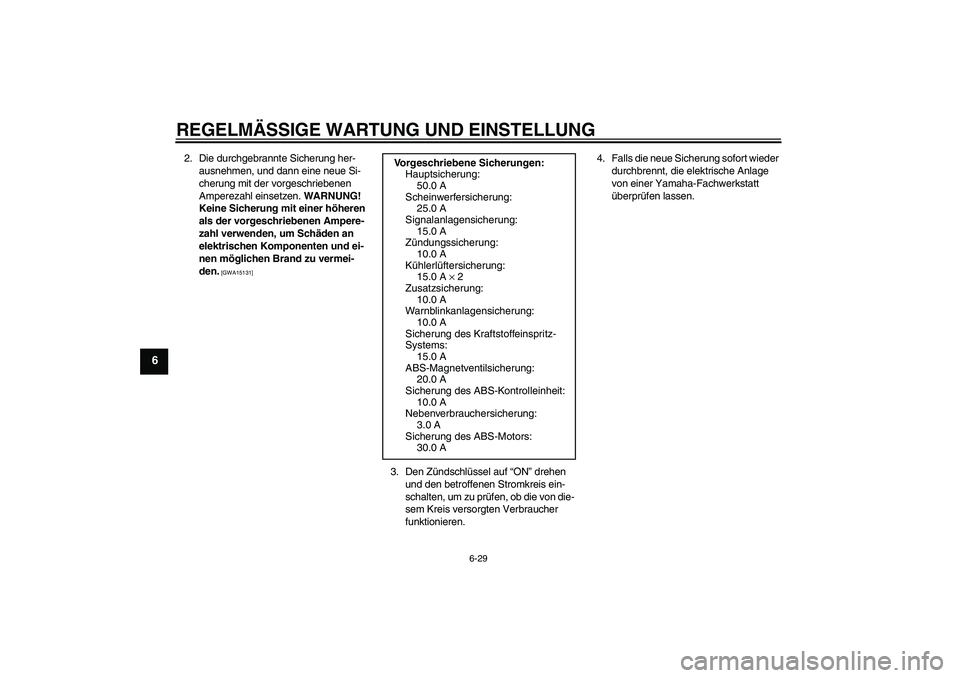

Page 86 of 106

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
6
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15131]
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen. Vorgeschriebene Sicherungen:
Hauptsicherung:
50.0 A
Scheinwerfersicherung:
25.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
15.0 A × 2
Zusatzsicherung:
10.0 A
Warnblinkanlagensicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-
Systems:
15.0 A
ABS-Magnetventilsicherung:
20.0 A
Sicherung des ABS-Kontrolleinheit:
10.0 A
Nebenverbrauchersicherung:
3.0 A
Sicherung des ABS-Motors:
30.0 A
U3P6G3G0.book Page 29 Friday, August 22, 2008 9:45 AM

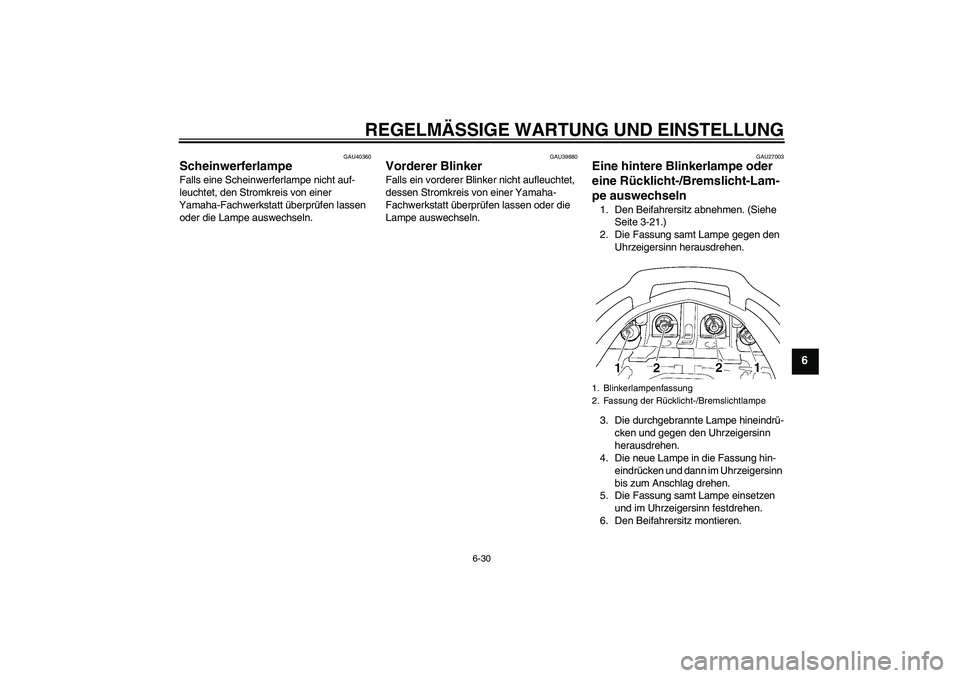

Page 87 of 106

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-30
6
GAU40360
Scheinwerferlampe Falls eine Scheinwerferlampe nicht auf-
leuchtet, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen
oder die Lampe auswechseln.
GAU39880
Vorderer Blinker Falls ein vorderer Blinker nicht aufleuchtet,
dessen Stromkreis von einer Yamaha-
Fachwerkstatt überprüfen lassen oder die
Lampe auswechseln.
GAU27003
Eine hintere Blinkerlampe oder
eine Rücklicht-/Bremslicht-Lam-
pe auswechseln 1. Den Beifahrersitz abnehmen. (Siehe
Seite 3-21.)
2. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
3. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
4. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Den Beifahrersitz montieren.1. Blinkerlampenfassung
2. Fassung der Rücklicht-/Bremslichtlampe
U3P6G3G0.book Page 30 Friday, August 22, 2008 9:45 AM

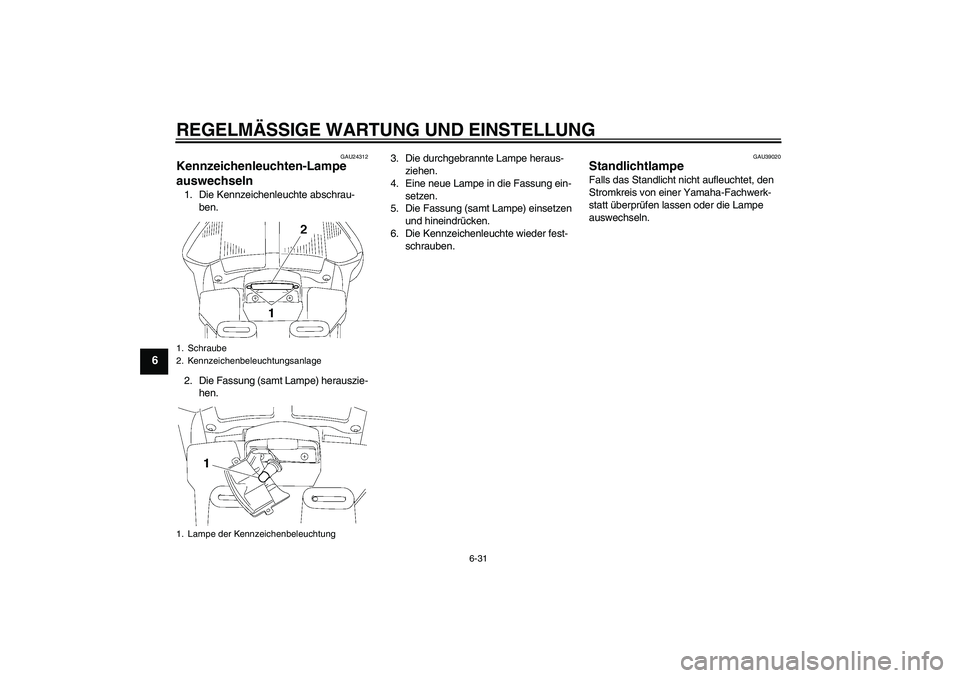

Page 88 of 106
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6
GAU24312
Kennzeichenleuchten-Lampe
auswechseln 1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung (samt Lampe) herauszie-
hen.3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest-
schrauben.
GAU39020
Standlichtlampe Falls das Standlicht nicht aufleuchtet, den
Stromkreis von einer Yamaha-Fachwerk-
statt überprüfen lassen oder die Lampe
auswechseln.
1. Schraube
2. Kennzeichenbeleuchtungsanlage
1. Lampe der KennzeichenbeleuchtungU3P6G3G0.book Page 31 Friday, August 22, 2008 9:45 AM
