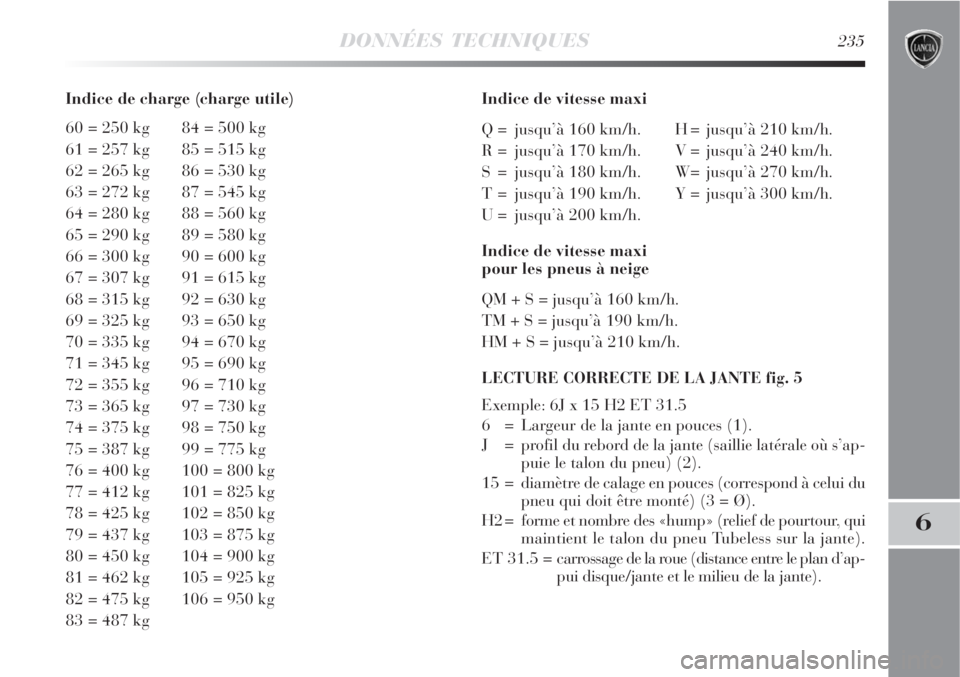

DONNÉES TECHNIQUES235
6
Indice de charge (charge utile)
60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
71 = 345 kg 95 = 690 kg
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
75 = 387 kg 99 = 775 kg
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kgIndice de vitesse maxi
Q = jusqu’à 160 km/h. H = jusqu’à 210 km/h.
R = jusqu’à 170 km/h. V = jusqu’à 240 km/h.
S = jusqu’à 180 km/h. W= jusqu’à 270 km/h.
T = jusqu’à 190 km/h. Y = jusqu’à 300 km/h.
U = jusqu’à 200 km/h.
Indice de vitesse maxi
pour les pneus à neige
QM + S = jusqu’à 160 km/h.
TM + S = jusqu’à 190 km/h.
HM + S = jusqu’à 210 km/h.
LECTURE CORRECTE DE LA JANTE fig. 5
Exemple: 6J x 15 H2 ET 31.5
6 = Largeur de la jante en pouces (1).
J = profil du rebord de la jante (saillie latérale où s’ap-
puie le talon du pneu) (2).
15 = diamètre de calage en pouces (correspond à celui du
pneu qui doit être monté) (3 = Ø).
H2 = forme et nombre des «hump» (relief de pourtour, qui
maintient le talon du pneu Tubeless sur la jante).
ET 31.5 = carrossage de la roue (distance entre le plan d’ap-
pui disque/jante et le milieu de la jante).

1410
570
1077
903
1980
1300
80
601320
570
1002
888
1890
1300
80
60

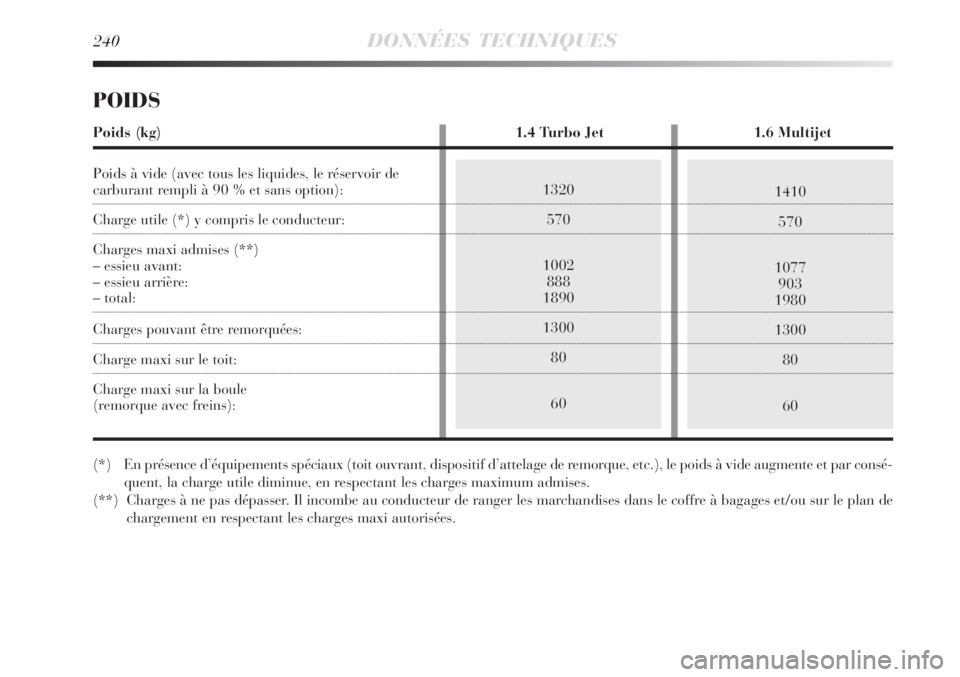

240DONNÉES TECHNIQUES
POIDS
Poids (kg) 1.4 Turbo Jet 1.6 Multijet
Poids à vide (avec tous les liquides, le réservoir de
carburant rempli à 90 % et sans option):
Charge utile (*) y compris le conducteur:
Charges maxi admises (**)
– essieu avant:
– essieu arrière:
– total:
Charges pouvant être remorquées:
Charge maxi sur le toit:
Charge maxi sur la boule
(remorque avec freins):
(*) En présence d’équipements spéciaux (toit ouvrant, dispositif d’attelage de remorque, etc.), le poids à vide augmente et par consé-
quent, la charge utile diminue, en respectant les charges maximum admises.
(**) Charges à ne pas dépasser. Il incombe au conducteur de ranger les marchandises dans le coffre à bagages et/ou sur le plan de
chargement en respectant les charges maxi autorisées.

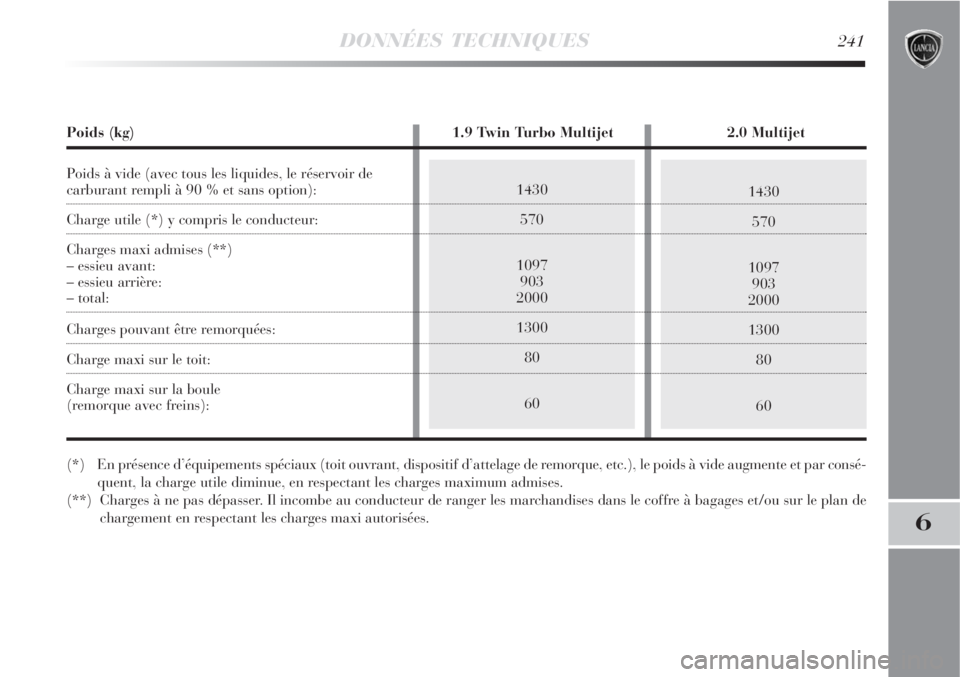

DONNÉES TECHNIQUES241
6
1430
570
1097
903
2000
1300
80
601430
570
1097
903
2000
1300
80
60
Poids (kg) 1.9 Twin Turbo Multijet 2.0 Multijet
Poids à vide (avec tous les liquides, le réservoir de
carburant rempli à 90 % et sans option):
Charge utile (*) y compris le conducteur:
Charges maxi admises (**)
– essieu avant:
– essieu arrière:
– total:
Charges pouvant être remorquées:
Charge maxi sur le toit:
Charge maxi sur la boule
(remorque avec freins):
(*) En présence d’équipements spéciaux (toit ouvrant, dispositif d’attelage de remorque, etc.), le poids à vide augmente et par consé-
quent, la charge utile diminue, en respectant les charges maximum admises.
(**) Charges à ne pas dépasser. Il incombe au conducteur de ranger les marchandises dans le coffre à bagages et/ou sur le plan de
chargement en respectant les charges maxi autorisées.

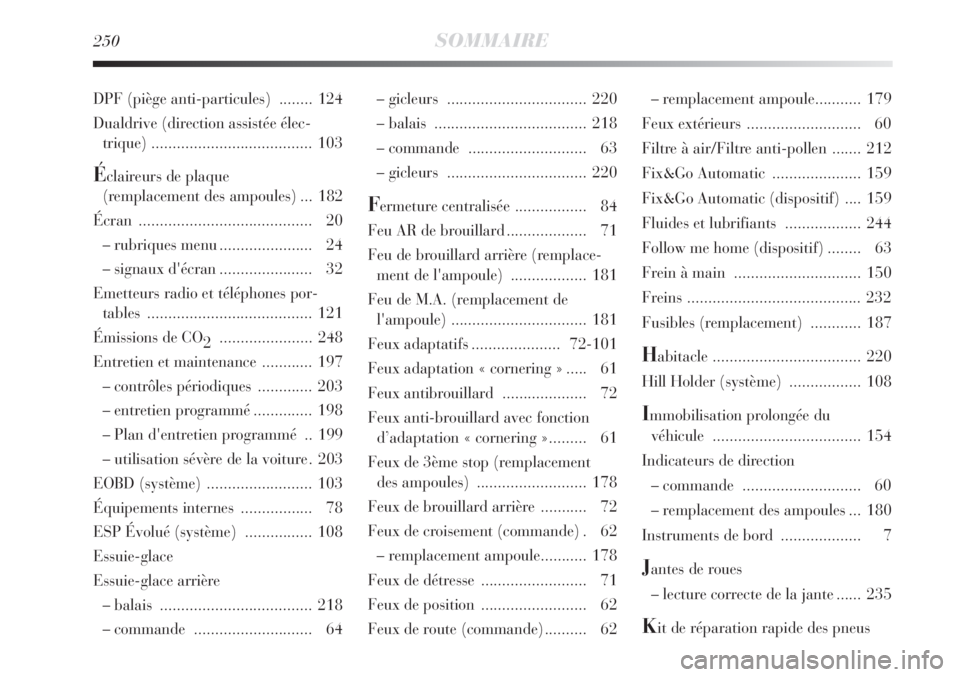

250SOMMAIRE
– gicleurs ................................. 220
– balais .................................... 218
– commande ............................ 63
– gicleurs ................................. 220
Fermeture centralisée ................. 84
Feu AR de brouillard................... 71
Feu de brouillard arrière (remplace-
ment de l'ampoule) .................. 181
Feu de M.A. (remplacement de
l'ampoule) ................................ 181
Feux adaptatifs.....................72-101
Feux adaptation « cornering » ..... 61
Feux antibrouillard .................... 72
Feux anti-brouillard avec fonction
d’adaptation « cornering »......... 61
Feux de 3ème stop (remplacement
des ampoules) .......................... 178
Feux de brouillard arrière ........... 72
Feux de croisement (commande) . 62
– remplacement ampoule...........178
Feux de détresse ......................... 71
Feux de position ......................... 62
Feux de route (commande).......... 62– remplacement ampoule...........179
Feux extérieurs ........................... 60
Filtre à air/Filtre anti-pollen ....... 212
Fix&Go Automatic ..................... 159
Fix&Go Automatic (dispositif) .... 159
Fluides et lubrifiants .................. 244
Follow me home (dispositif)........ 63
Frein à main .............................. 150
Freins ......................................... 232
Fusibles (remplacement) ............ 187
Habitacle ................................... 220
Hill Holder (système) ................. 108
Immobilisation prolongée du
véhicule ................................... 154
Indicateurs de direction
– commande ............................ 60
– remplacement des ampoules ... 180
Instruments de bord ................... 7
Jantes de roues
– lecture correcte de la jante ...... 235
Kit de réparation rapide des pneus DPF (piège anti-particules) ........ 124
Dualdrive (direction assistée élec-
trique)...................................... 103
Éclaireurs de plaque
(remplacement des ampoules) ... 182
Écran ......................................... 20
– rubriques menu...................... 24
– signaux d'écran...................... 32
Emetteurs radio et téléphones por-
tables ....................................... 121
Émissions de CO
2...................... 248
Entretien et maintenance ............ 197
– contrôles périodiques ............. 203
– entretien programmé.............. 198
– Plan d'entretien programmé .. 199
– utilisation sévère de la voiture . 203
EOBD (système) ......................... 103
Équipements internes ................. 78
ESP Évolué (système) ................ 108
Essuie-glace
Essuie-glace arrière
– balais .................................... 218
– commande ............................ 64

SOMMAIRE251
7
Pneumatiques
– de série .................................. 236
– lecture correcte du
pneumatique.......................... 234
– neige ..................................... 236
– pression de gonflage............... 237
– remplacement ........................ 167
Poids .......................................... 240
Porte-bagages/porte-skis ............ 99
Portes ......................................... 82
– dispositif de sécurité enfants ... 84
– dispositif d'urgence verrouillage
portes arrières ....................... 85
Prééquipement pour le montage d'un
siège bébé Isofix ....................... 136
Prétensionneurs .......................... 128
Prise de courant ......................... 78
Ravitaillement de la voiture ....... 121
Ravitaillements ........................... 244
Remorquage du véhicule ............ 196
Remplacement des fusibles ......... 187
Remplacement d'une ampoule ..... 174
– ampoule extérieure ................ 178– ampoule intérieure ................. 183
Remplacement d'une roue .......... 167
Respect de l'environnement ........ 124
Rétroviseurs .............................. 49
Roue (remplacement) ................. 167
Roues.......................................... 234
Sécurité ..................................... 125
Sécurité du transport d'enfants .. 132
Siège enfant Isofix ...................... 137
Sièges ......................................... 45
– à chauffage électrique ............ 46
– avant à réglage lombaire
électrique .............................. 46
– avant à réglage manuel .......... 45
– nettoyage ............................... 224
Sièges enfants (idoines pour
l'utilisation) ............................. 138
Situations d'urgence ................... 157
Sport (fonction)........................... 102
Stationnement ............................ 150
Suspensions ................................ 233
Symboles .................................... 36
Système ABS .............................. 110
Lampe plafonnier du miroir de
courtoisie (remplacement des am-
poules)...................................... 186
Lancia CODE (système) ............. 37
Lave-lunette AR ......................... 64
Lave-vitre .................................. 63
Levage du véhicule ..................... 195
Lève-glaces................................. 85
Lumière de boîte à gants
(remplacement de l'ampoule) ... 186
Lumière de coffre à bagages (rempla-
cement de l'ampoule) ............... 185
Messages à l'écran...................... 32
Moteur
– code d'identification .............. 228
– données caractéristiques ........ 229
Nettoyage des vitres ................... 62
Peinture .................................... 222
Performances ............................. 239
Phares ........................................ 100
Piège anti-particules (DPF) ........ 124
Plafonniers ................................. 68

252SOMMAIRE
Utilisation de la boîte de vitesses
manuelle................................... 151
Vérification des niveaux ............. 205
Verrouillage de la direction ......... 44
Verrouillage portes ...................... 82
Vitesses maximum ...................... 239
Vitres (nettoyage) ....................... 223
Volant ........................................ 49 Système AFS............................... 101
Système ASR .............................. 109
Système d’assistance à maintenir la
voie ........................................... 104
Système DST............................... 102
Système EOBD ........................... 113
Système ESP Évolué ................... 108
Système Hill Holder ................... 108
Système Lancia CODE ............... 37
Système MSR ............................. 109
Système S.B.R. ........................... 127
Système T.P.M.S. ........................ 115
Système TTC.............................. 110
T.P.M.S. (système)...................... 115
Tableau de bord ......................... 6
Télécommande (clé).................... 39
Témoins sur tableau de bord ...... 9
Toit ouvrant ............................... 79
Tractage de remorques ............... 154
Transmission .............................. 232
Trip Computer .......................... 34
Tuyaux en caoutchouc ................ 218

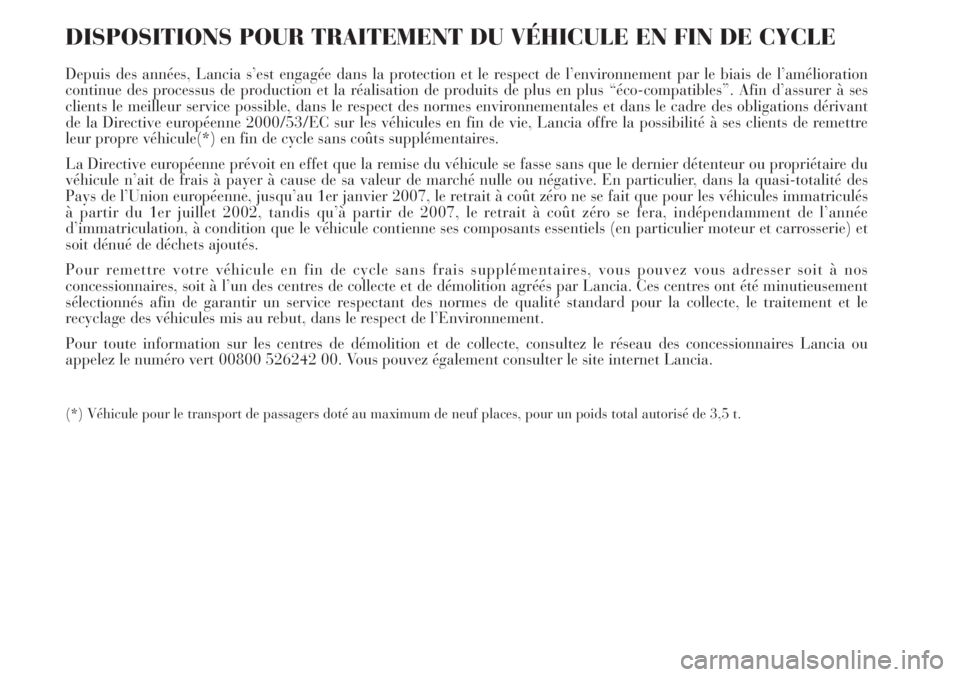

DISPOSITIONS POUR TRAITEMENT DU VÉHICULE EN FIN DE CYCLE
Depuis des années, Lancia s’est engagée dans la protection et le respect de l’environnement par le biais de l’amélioration
continue des processus de production et la réalisation de produits de plus en plus “éco-compatibles”. Afin d’assurer à ses
clients le meilleur service possible, dans le respect des normes environnementales et dans le cadre des obligations dérivant
de la Directive européenne 2000/53/EC sur les véhicules en fin de vie, Lancia offre la possibilité à ses clients de remettre
leur propre véhicule(*) en fin de cycle sans coûts supplémentaires.
La Directive européenne prévoit en effet que la remise du véhicule se fasse sans que le dernier détenteur ou propriétaire du
véhicule n’ait de frais à payer à cause de sa valeur de marché nulle ou négative. En particulier, dans la quasi-totalité des
Pays de l’Union européenne, jusqu’au 1er janvier 2007, le retrait à coût zéro ne se fait que pour les véhicules immatriculés
à partir du 1er juillet 2002, tandis qu’à partir de 2007, le retrait à coût zéro se fera, indépendamment de l’année
d’immatriculation, à condition que le véhicule contienne ses composants essentiels (en particulier moteur et carrosserie) et
soit dénué de déchets ajoutés.
Pour remettre votre véhicule en fin de cycle sans frais supplémentaires, vous pouvez vous adresser soit à nos
concessionnaires, soit à l’un des centres de collecte et de démolition agréés par Lancia. Ces centres ont été minutieusement
sélectionnés afin de garantir un service respectant des normes de qualité standard pour la collecte, le traitement et le
recyclage des véhicules mis au rebut, dans le respect de l’Environnement.
Pour toute information sur les centres de démolition et de collecte, consultez le réseau des concessionnaires Lancia ou
appelez le numéro vert 00800 526242 00. Vous pouvez également consulter le site internet Lancia.
(*) Véhicule pour le transport de passagers doté au maximum de neuf places, pour un poids total autorisé de 3,5 t.
