2009 FIAT FIORINO Manual de Empleo y Cuidado (in Spanish)

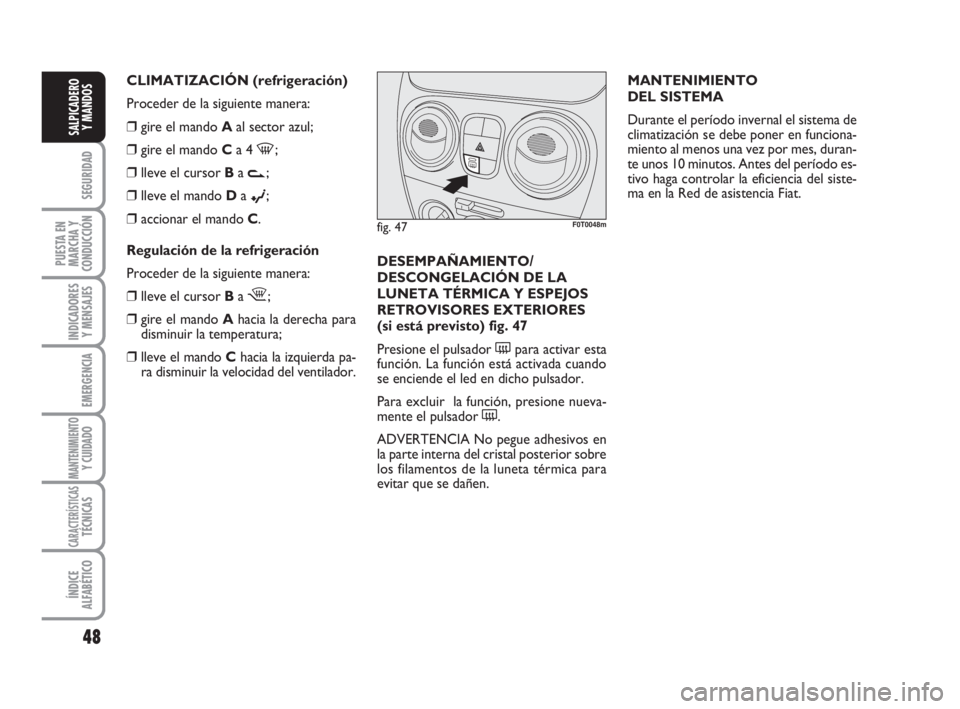

48
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
MANTENIMIENTO
DEL SISTEMA
Durante el período invernal el sistema de
climatización se debe poner en funciona-
miento al menos una vez por mes, duran-
te unos 10 minutos. Antes del período es-
tivo haga controlar la eficiencia del siste-
ma en la Red de asistencia Fiat. CLIMATIZACIÓN (refrigeración)
Proceder de la siguiente manera:
❒gire el mando Aal sector azul;
❒gire el mando Ca 4
-;
❒lleve el cursor Ba
v;
❒lleve el mando Da
©;
❒accionar el mando C.
Regulación de la refrigeración
Proceder de la siguiente manera:
❒lleve el cursor Ba
¶;
❒gire el mando Ahacia la derecha para
disminuir la temperatura;
❒lleve el mando Chacia la izquierda pa-
ra disminuir la velocidad del ventilador.DESEMPAÑAMIENTO/
DESCONGELACIÓN DE LA
LUNETA TÉRMICA Y ESPEJOS
RETROVISORES EXTERIORES
(si está previsto) fig. 47
Presione el pulsador (para activar esta
función. La función está activada cuando
se enciende el led en dicho pulsador.
Para excluir la función, presione nueva-
mente el pulsador (.
ADVERTENCIA No pegue adhesivos en
la parte interna del cristal posterior sobre
los filamentos de la luneta térmica para
evitar que se dañen.
fig. 47F0T0048m
036-082 CombiCargo SPA 1ed 21-10-2008 14:32 Pagina 48

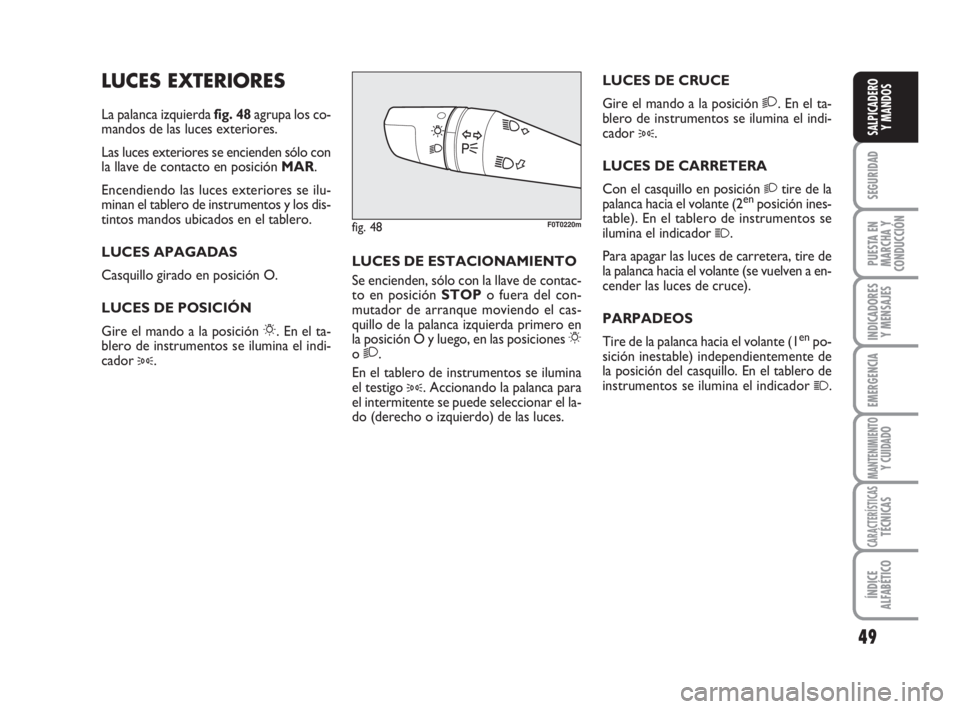

LUCES EXTERIORES
La palanca izquierda fig. 48agrupa los co-
mandos de las luces exteriores.
Las luces exteriores se encienden sólo con
la llave de contacto en posición MAR.
Encendiendo las luces exteriores se ilu-
minan el tablero de instrumentos y los dis-
tintos mandos ubicados en el tablero.
LUCES APAGADAS
Casquillo girado en posición O.
LUCES DE POSICIÓN
Gire el mando a la posición 6. En el ta-
blero de instrumentos se ilumina el indi-
cador
3.LUCES DE CRUCE
Gire el mando a la posición 2. En el ta-
blero de instrumentos se ilumina el indi-
cador
3.
LUCES DE CARRETERA
Con el casquillo en posición
2tire de la
palanca hacia el volante (2enposición ines-
table). En el tablero de instrumentos se
ilumina el indicador
1.
Para apagar las luces de carretera, tire de
la palanca hacia el volante (se vuelven a en-
cender las luces de cruce).
PARPADEOS
Tire de la palanca hacia el volante (1
enpo-
sición inestable) independientemente de
la posición del casquillo. En el tablero de
instrumentos se ilumina el indicador
1. LUCES DE ESTACIONAMIENTO
Se encienden, sólo con la llave de contac-
to en posición STOPo fuera del con-
mutador de arranque moviendo el cas-
quillo de la palanca izquierda primero en
la posición O y luego, en las posiciones 6
o 2.
En el tablero de instrumentos se ilumina
el testigo 3. Accionando la palanca para
el intermitente se puede seleccionar el la-
do (derecho o izquierdo) de las luces.
fig. 48F0T0220m
49
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
036-082 CombiCargo SPA 1ed 21-10-2008 14:32 Pagina 49

50
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

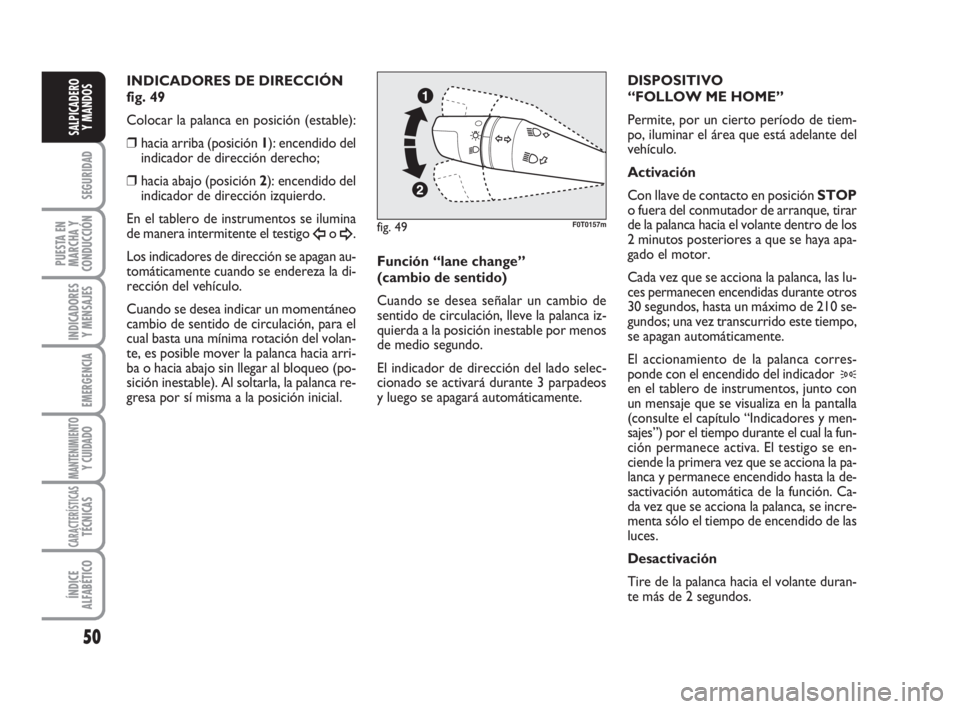

INDICADORES DE DIRECCIÓN
fig. 49
Colocar la palanca en posición (estable):
❒hacia arriba (posición 1): encendido del
indicador de dirección derecho;
❒hacia abajo (posición 2): encendido del
indicador de dirección izquierdo.
En el tablero de instrumentos se ilumina
de manera intermitente el testigo
Îo ¥.
Los indicadores de dirección se apagan au-
tomáticamente cuando se endereza la di-
rección del vehículo.
Cuando se desea indicar un momentáneo
cambio de sentido de circulación, para el
cual basta una mínima rotación del volan-
te, es posible mover la palanca hacia arri-
ba o hacia abajo sin llegar al bloqueo (po-
sición inestable). Al soltarla, la palanca re-
gresa por sí misma a la posición inicial.Función “lane change”
(cambio de sentido)
Cuando se desea señalar un cambio de
sentido de circulación, lleve la palanca iz-
quierda a la posición inestable por menos
de medio segundo.
El indicador de dirección del lado selec-
cionado se activará durante 3 parpadeos
y luego se apagará automáticamente.DISPOSITIVO
“FOLLOW ME HOME”
Permite, por un cierto período de tiem-
po, iluminar el área que está adelante del
vehículo.
Activación
Con llave de contacto en posición STOP
o fuera del conmutador de arranque, tirar
de la palanca hacia el volante dentro de los
2 minutos posteriores a que se haya apa-
gado el motor.
Cada vez que se acciona la palanca, las lu-
ces permanecen encendidas durante otros
30 segundos, hasta un máximo de 210 se-
gundos; una vez transcurrido este tiempo,
se apagan automáticamente.
El accionamiento de la palanca corres-
ponde con el encendido del indicador
3en el tablero de instrumentos, junto con
un mensaje que se visualiza en la pantalla
(consulte el capítulo “Indicadores y men-
sajes”) por el tiempo durante el cual la fun-
ción permanece activa. El testigo se en-
ciende la primera vez que se acciona la pa-
lanca y permanece encendido hasta la de-
sactivación automática de la función. Ca-
da vez que se acciona la palanca, se incre-
menta sólo el tiempo de encendido de las
luces.
Desactivación
Tire de la palanca hacia el volante duran-
te más de 2 segundos.
fig. 49F0T0157m
036-082 CombiCargo SPA 1ed 21-10-2008 14:32 Pagina 50

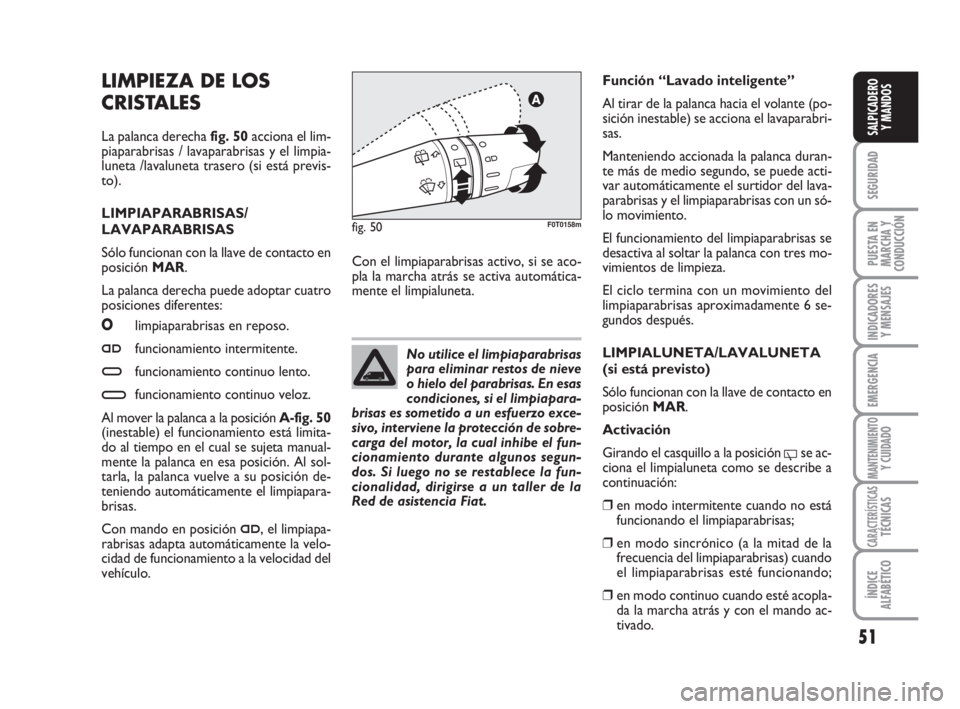

LIMPIEZA DE LOS
CRISTALES
La palanca derecha fig. 50acciona el lim-
piaparabrisas / lavaparabrisas y el limpia-
luneta /lavaluneta trasero (si está previs-
to).
LIMPIAPARABRISAS/
LAVAPARABRISAS
Sólo funcionan con la llave de contacto en
posición MAR.
La palanca derecha puede adoptar cuatro
posiciones diferentes:
O
limpiaparabrisas en reposo.
≤funcionamiento intermitente.
≥funcionamiento continuo lento.
¥funcionamiento continuo veloz.
Al mover la palanca a la posición A-fig. 50
(inestable) el funcionamiento está limita-
do al tiempo en el cual se sujeta manual-
mente la palanca en esa posición. Al sol-
tarla, la palanca vuelve a su posición de-
teniendo automáticamente el limpiapara-
brisas.
Con mando en posición
≤, el limpiapa-
rabrisas adapta automáticamente la velo-
cidad de funcionamiento a la velocidad del
vehículo.
fig. 50F0T0158m
No utilice el limpiaparabrisas
para eliminar restos de nieve
o hielo del parabrisas. En esas
condiciones, si el limpiapara-
brisas es sometido a un esfuerzo exce-
sivo, interviene la protección de sobre-
carga del motor, la cual inhibe el fun-
cionamiento durante algunos segun-
dos. Si luego no se restablece la fun-
cionalidad, dirigirse a un taller de la
Red de asistencia Fiat.
51
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
Función “Lavado inteligente”
Al tirar de la palanca hacia el volante (po-
sición inestable) se acciona el lavaparabri-
sas.
Manteniendo accionada la palanca duran-
te más de medio segundo, se puede acti-
var automáticamente el surtidor del lava-
parabrisas y el limpiaparabrisas con un só-
lo movimiento.
El funcionamiento del limpiaparabrisas se
desactiva al soltar la palanca con tres mo-
vimientos de limpieza.
El ciclo termina con un movimiento del
limpiaparabrisas aproximadamente 6 se-
gundos después.
LIMPIALUNETA/LAVALUNETA
(si está previsto)
Sólo funcionan con la llave de contacto en
posición MAR.
Activación
Girando el casquillo a la posición
'se ac-
ciona el limpialuneta como se describe a
continuación:
❒en modo intermitente cuando no está
funcionando el limpiaparabrisas;
❒en modo sincrónico (a la mitad de la
frecuencia del limpiaparabrisas) cuando
el limpiaparabrisas esté funcionando;
❒en modo continuo cuando esté acopla-
da la marcha atrás y con el mando ac-
tivado. Con el limpiaparabrisas activo, si se aco-
pla la marcha atrás se activa automática-
mente el limpialuneta.
036-082 CombiCargo SPA 1ed 21-10-2008 14:32 Pagina 51

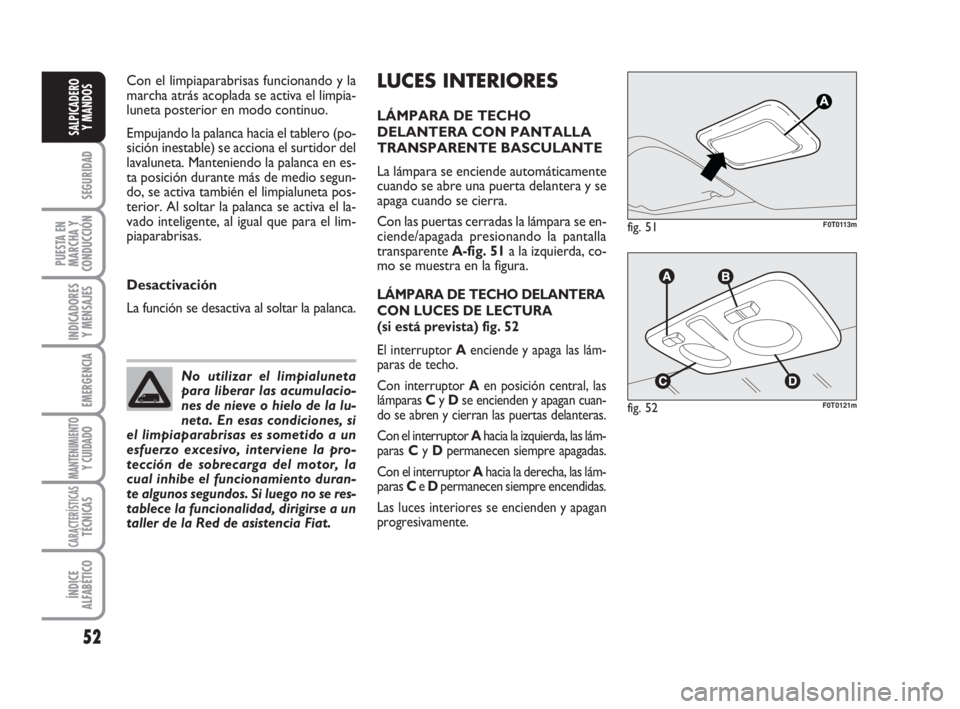

LUCES INTERIORES
LÁMPARA DE TECHO
DELANTERA CON PANTALLA
TRANSPARENTE BASCULANTE
La lámpara se enciende automáticamente
cuando se abre una puerta delantera y se
apaga cuando se cierra.
Con las puertas cerradas la lámpara se en-
ciende/apagada presionando la pantalla
transparente A-fig. 51a la izquierda, co-
mo se muestra en la figura.
LÁMPARA DE TECHO DELANTERA
CON LUCES DE LECTURA
(si está prevista) fig. 52
El interruptor Aenciende y apaga las lám-
paras de techo.
Con interruptor Aen posición central, las
lámparas Cy Dse encienden y apagan cuan-
do se abren y cierran las puertas delanteras.
Con el interruptor Ahacia la izquierda, las lám-
paras Cy Dpermanecen siempre apagadas.
Con el interruptor Ahacia la derecha, las lám-
paras Ce Dpermanecen siempre encendidas.
Las luces interiores se encienden y apagan
progresivamente.
fig. 51F0T0113m
fig. 52F0T0121m
52
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
Con el limpiaparabrisas funcionando y la
marcha atrás acoplada se activa el limpia-
luneta posterior en modo continuo.
Empujando la palanca hacia el tablero (po-
sición inestable) se acciona el surtidor del
lavaluneta. Manteniendo la palanca en es-
ta posición durante más de medio segun-
do, se activa también el limpialuneta pos-
terior. Al soltar la palanca se activa el la-
vado inteligente, al igual que para el lim-
piaparabrisas.
Desactivación
La función se desactiva al soltar la palanca.
No utilizar el limpialuneta
para liberar las acumulacio-
nes de nieve o hielo de la lu-
neta. En esas condiciones, si
el limpiaparabrisas es sometido a un
esfuerzo excesivo, interviene la pro-
tección de sobrecarga del motor, la
cual inhibe el funcionamiento duran-
te algunos segundos. Si luego no se res-
tablece la funcionalidad, dirigirse a un
taller de la Red de asistencia Fiat.
036-082 CombiCargo SPA 1ed 21-10-2008 14:32 Pagina 52

53
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

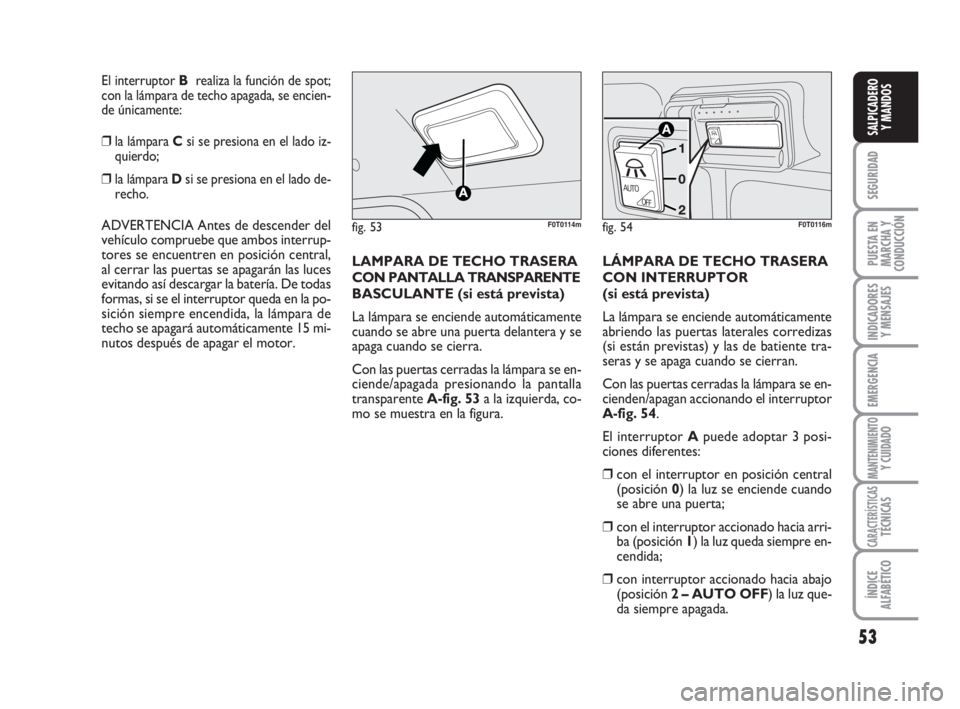

LAMPARA DE TECHO TRASERA
CON PANTALLA TRANSPARENTE
BASCULANTE (si está prevista)
La lámpara se enciende automáticamente
cuando se abre una puerta delantera y se
apaga cuando se cierra.
Con las puertas cerradas la lámpara se en-
ciende/apagada presionando la pantalla
transparente A-fig. 53a la izquierda, co-
mo se muestra en la figura.LÁMPARA DE TECHO TRASERA
CON INTERRUPTOR
(si está prevista)
La lámpara se enciende automáticamente
abriendo las puertas laterales corredizas
(si están previstas) y las de batiente tra-
seras y se apaga cuando se cierran.
Con las puertas cerradas la lámpara se en-
cienden/apagan accionando el interruptor
A-fig. 54.
El interruptor Apuede adoptar 3 posi-
ciones diferentes:
❒con el interruptor en posición central
(posición 0) la luz se enciende cuando
se abre una puerta;
❒con el interruptor accionado hacia arri-
ba (posición 1) la luz queda siempre en-
cendida;
❒con interruptor accionado hacia abajo
(posición 2 – AUTO OFF) la luz que-
da siempre apagada.
fig. 54
A
UTO
AUTOOFF
F0T0116m
El interruptor Brealiza la función de spot;
con la lámpara de techo apagada, se encien-
de únicamente:
❒la lámpara Csi se presiona en el lado iz-
quierdo;
❒la lámpara Dsi se presiona en el lado de-
recho.
ADVERTENCIA Antes de descender del
vehículo compruebe que ambos interrup-
tores se encuentren en posición central,
al cerrar las puertas se apagarán las luces
evitando así descargar la batería. De todas
formas, si se el interruptor queda en la po-
sición siempre encendida, la lámpara de
techo se apagará automáticamente 15 mi-
nutos después de apagar el motor.fig. 53F0T0114m
036-082 CombiCargo SPA 1ed 21-10-2008 14:32 Pagina 53

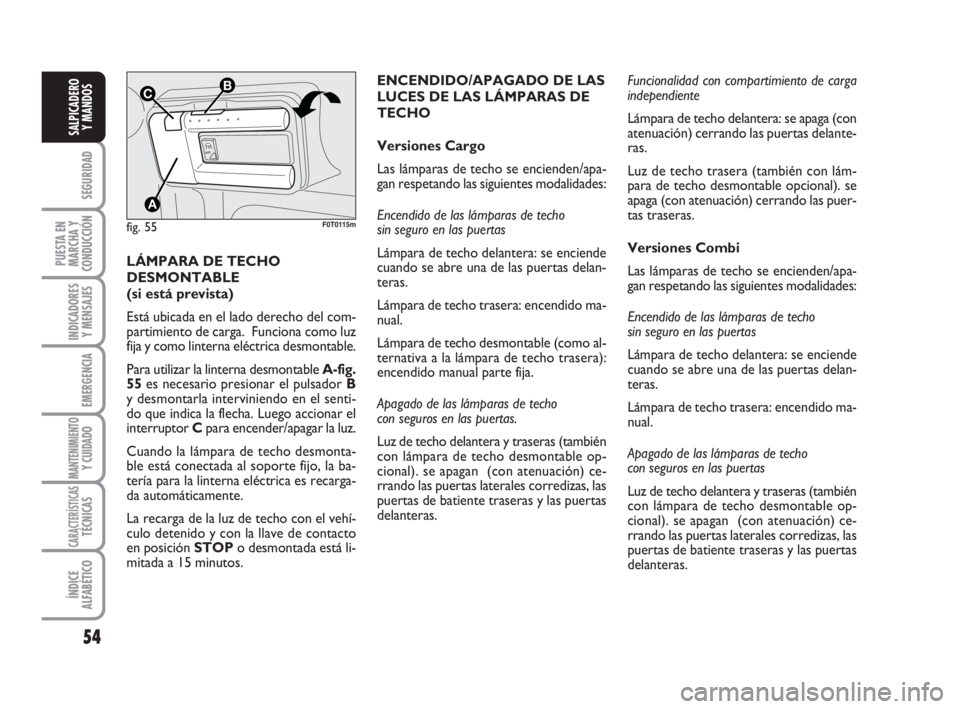

LÁMPARA DE TECHO
DESMONTABLE
(si está prevista)
Está ubicada en el lado derecho del com-
partimiento de carga. Funciona como luz
fija y como linterna eléctrica desmontable.
Para utilizar la linterna desmontable A-fig.
55es necesario presionar el pulsador B
y desmontarla interviniendo en el senti-
do que indica la flecha. Luego accionar el
interruptor Cpara encender/apagar la luz.
Cuando la lámpara de techo desmonta-
ble está conectada al soporte fijo, la ba-
tería para la linterna eléctrica es recarga-
da automáticamente.
La recarga de la luz de techo con el vehí-
culo detenido y con la llave de contacto
en posición STOPo desmontada está li-
mitada a 15 minutos.
fig. 55
AUTO
B
A
C
F0T0115m
54
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ENCENDIDO/APAGADO DE LAS
LUCES DE LAS LÁMPARAS DE
TECHO
Versiones Cargo
Las lámparas de techo se encienden/apa-
gan respetando las siguientes modalidades:
Encendido de las lámparas de techo
sin seguro en las puertas
Lámpara de techo delantera: se enciende
cuando se abre una de las puertas delan-
teras.
Lámpara de techo trasera: encendido ma-
nual.
Lámpara de techo desmontable (como al-
ternativa a la lámpara de techo trasera):
encendido manual parte fija.
Apagado de las lámparas de techo
con seguros en las puertas.
Luz de techo delantera y traseras (también
con lámpara de techo desmontable op-
cional). se apagan (con atenuación) ce-
rrando las puertas laterales corredizas, las
puertas de batiente traseras y las puertas
delanteras. Funcionalidad con compartimiento de carga
independiente
Lámpara de techo delantera: se apaga (con
atenuación) cerrando las puertas delante-
ras.
Luz de techo trasera (también con lám-
para de techo desmontable opcional). se
apaga (con atenuación) cerrando las puer-
tas traseras.
Versiones Combi
Las lámparas de techo se encienden/apa-
gan respetando las siguientes modalidades:
Encendido de las lámparas de techo
sin seguro en las puertas
Lámpara de techo delantera: se enciende
cuando se abre una de las puertas delan-
teras.
Lámpara de techo trasera: encendido ma-
nual.
Apagado de las lámparas de techo
con seguros en las puertas
Luz de techo delantera y traseras (también
con lámpara de techo desmontable op-
cional). se apagan (con atenuación) ce-
rrando las puertas laterales corredizas, las
puertas de batiente traseras y las puertas
delanteras.
036-082 CombiCargo SPA 1ed 21-10-2008 14:32 Pagina 54

55
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

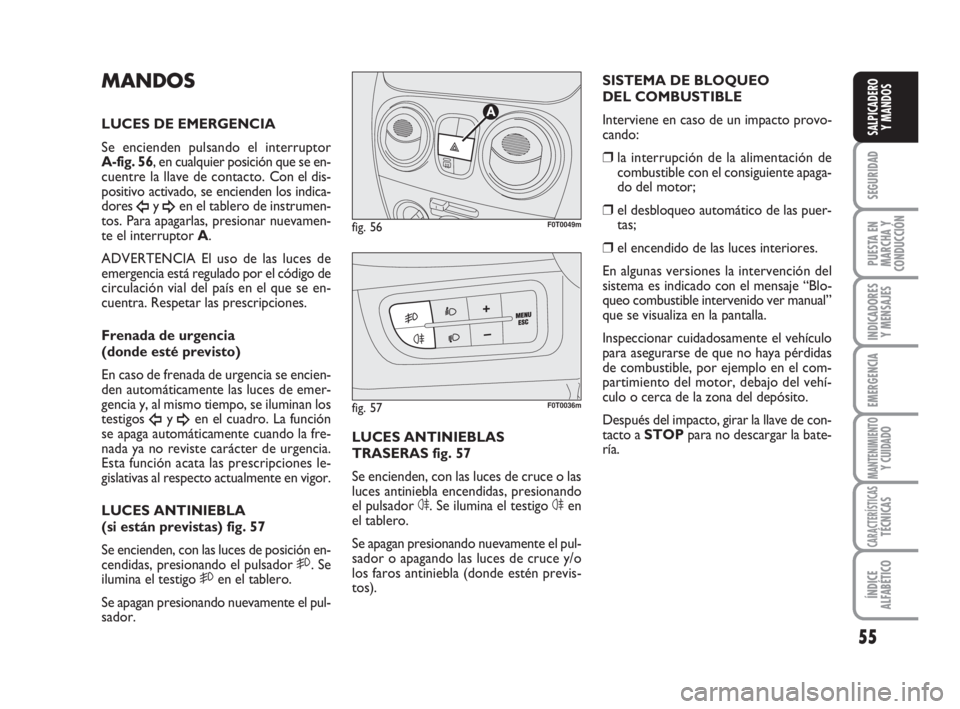

MANDOS
LUCES DE EMERGENCIA
Se encienden pulsando el interruptor
A-fig. 56, en cualquier posición que se en-
cuentre la llave de contacto. Con el dis-
positivo activado, se encienden los indica-
dores
Îy ¥en el tablero de instrumen-
tos. Para apagarlas, presionar nuevamen-
te el interruptor A.
ADVERTENCIA El uso de las luces de
emergencia está regulado por el código de
circulación vial del país en el que se en-
cuentra. Respetar las prescripciones.
Frenada de urgencia
(donde esté previsto)
En caso de frenada de urgencia se encien-
den automáticamente las luces de emer-
gencia y, al mismo tiempo, se iluminan los
testigos
Îy ¥en el cuadro. La función
se apaga automáticamente cuando la fre-
nada ya no reviste carácter de urgencia.
Esta función acata las prescripciones le-
gislativas al respecto actualmente en vigor.
LUCES ANTINIEBLA
(si están previstas) fig. 57
Se encienden, con las luces de posición en-
cendidas, presionando el pulsador 5. Se
ilumina el testigo 5en el tablero.
Se apagan presionando nuevamente el pul-
sador.LUCES ANTINIEBLAS
TRASERAS fig. 57
Se encienden, con las luces de cruce o las
luces antiniebla encendidas, presionando
el pulsador 4. Se ilumina el testigo 4en
el tablero.
Se apagan presionando nuevamente el pul-
sador o apagando las luces de cruce y/o
los faros antiniebla (donde estén previs-
tos).
fig. 56
A
F0T0049m
fig. 57F0T0036m
SISTEMA DE BLOQUEO
DEL COMBUSTIBLE
Interviene en caso de un impacto provo-
cando:
❒la interrupción de la alimentación de
combustible con el consiguiente apaga-
do del motor;
❒el desbloqueo automático de las puer-
tas;
❒el encendido de las luces interiores.
En algunas versiones la intervención del
sistema es indicado con el mensaje “Blo-
queo combustible intervenido ver manual”
que se visualiza en la pantalla.
Inspeccionar cuidadosamente el vehículo
para asegurarse de que no haya pérdidas
de combustible, por ejemplo en el com-
partimiento del motor, debajo del vehí-
culo o cerca de la zona del depósito.
Después del impacto, girar la llave de con-
tacto a STOPpara no descargar la bate-
ría.
036-082 CombiCargo SPA 1ed 21-10-2008 14:32 Pagina 55
