2009 Alfa Romeo GT Betriebsanleitung (in German)

IM NOTFALL
191Abb. 20
A0A01103b
VERFAHREN ZUM AUSTAUSCH
DER SPRAYDOSE
Zum Austausch der Spraydose gehen Sie
bitte wie folgt vor:
– das Verbindungsstück A, Abb. 20lö-
sen und den Schlauch abnehmen B;
– ruotare in senso antiorario la bomboletta
da sostituire e sollevarla;Es muss unbedingt jedem,
der das Fahrzeug benutzen
könnte, mitgeteilt werden,
dass ein Reifen des Fahrzeugs mit
dem Schnellreparaturkit repariert
wurde. Den Aufkleber dem Perso-
nal aushändigen, das die betref-
fenden Rückstellungsvorgänge aus-
führt.
– die neue Dose einsetzen und im Uhr-
zeigersinn drehen;
– das Verbindungsstück Aaufsetzen oder
den Schlauch Bmit seiner Aufnahme ver-
binden.
179-215 Alfa GT Q2 TED 7-07-2008 14:04 Pagina 191

Bei Halogenlampen sollte
nur der Metallteil der Lam-
pe angefasst werden. Die
Berührung des Glaskolbens mit den
Fingern reduziert die abgegebene
Helligkeit und kann auch die Le-
bensdauer der Lampe selbst verkür-
zen. Bei versehentlicher Berührung
kann der Lampenkolben mit einem
mit Alkohol befeuchteten Lappen ge-
säubert werden; dann trocknen las-
sen.

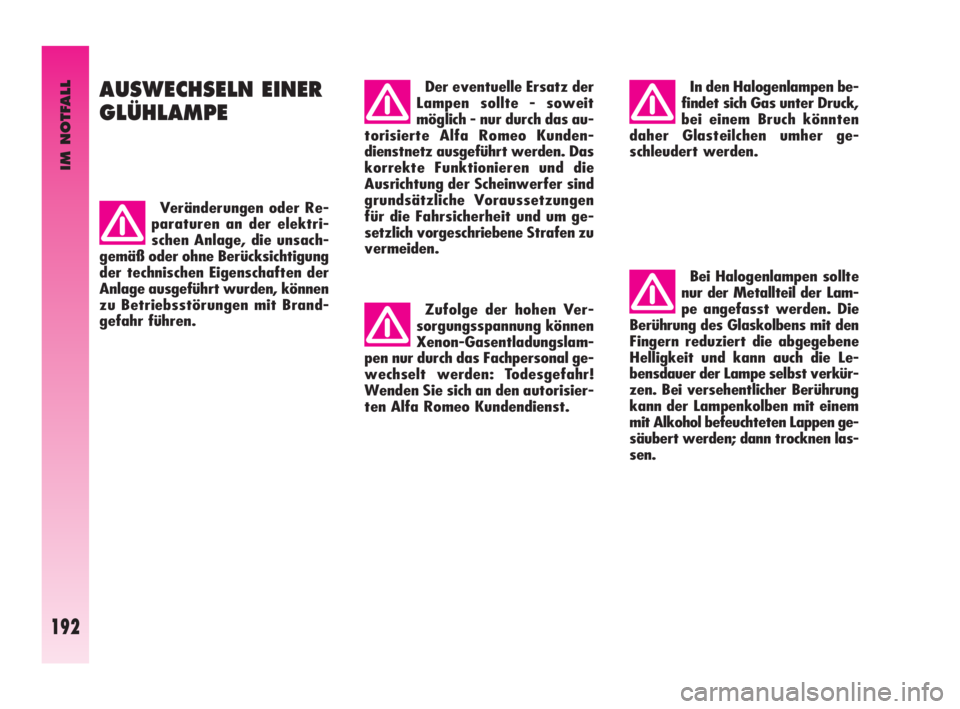

IM NOTFALL
192
In den Halogenlampen be-
findet sich Gas unter Druck,
bei einem Bruch könnten
daher Glasteilchen umher ge-
schleudert werden.AUSWECHSELN EINER
GLÜHLAMPE
Veränderungen oder Re-
paraturen an der elektri-
schen Anlage, die unsach-
gemäß oder ohne Berücksichtigung
der technischen Eigenschaften der
Anlage ausgeführt wurden, können
zu Betriebsstörungen mit Brand-
gefahr führen.
Der eventuelle Ersatz der
Lampen sollte - soweit
möglich - nur durch das au-
torisierte Alfa Romeo Kunden-
dienstnetz ausgeführt werden. Das
korrekte Funktionieren und die
Ausrichtung der Scheinwerfer sind
grundsätzliche Voraussetzungen
für die Fahrsicherheit und um ge-
setzlich vorgeschriebene Strafen zu
vermeiden.
Zufolge der hohen Ver-
sorgungsspannung können
Xenon-Gasentladungslam-
pen nur durch das Fachpersonal ge-
wechselt werden: Todesgefahr!
Wenden Sie sich an den autorisier-
ten Alfa Romeo Kundendienst.
179-215 Alfa GT Q2 TED 7-07-2008 14:04 Pagina 192

IM NOTFALL
193
D.-E. Halogenlampen
Nach Lösen der Haltefeder kann die
Birne aus der Halterung genommen
werden.
F. Xenonlampen
Zur Herausnahme der Lampe muss
der Befestigungsring gelöst und die
betreffende Rückhaltefeder ausge-
hakt werden.ALLGEMEINE HINWEISE
– Wenn ein Licht nicht brennt, überprüfen
Sie bitte vor dem Auswechseln der Glühlam-
pe, dass die betreffende Sicherung unver-
sehrt ist.
– Die Anordnung der Sicherungen ent-
nehmen Sie bitte dem Abschnitt “Aus-
wechseln der Sicherungen” in diesem Ka-
pitel.
– Prüfen Sie vor dem Auswechseln der
Glühlampe bitte, dass deren Kontakte nicht
oxidiert sind.
– Durchgebrannte Glühlampen sind durch
neue gleichen Typs und gleicher Leistung zu
ersetzen.
– Nach dem Auswechseln einer Glühlam-
pe in den Scheinwerfern ist stets aus Si-
cherheitsgründen die Einstellung des Leucht-
kegels zu kontrollieren.

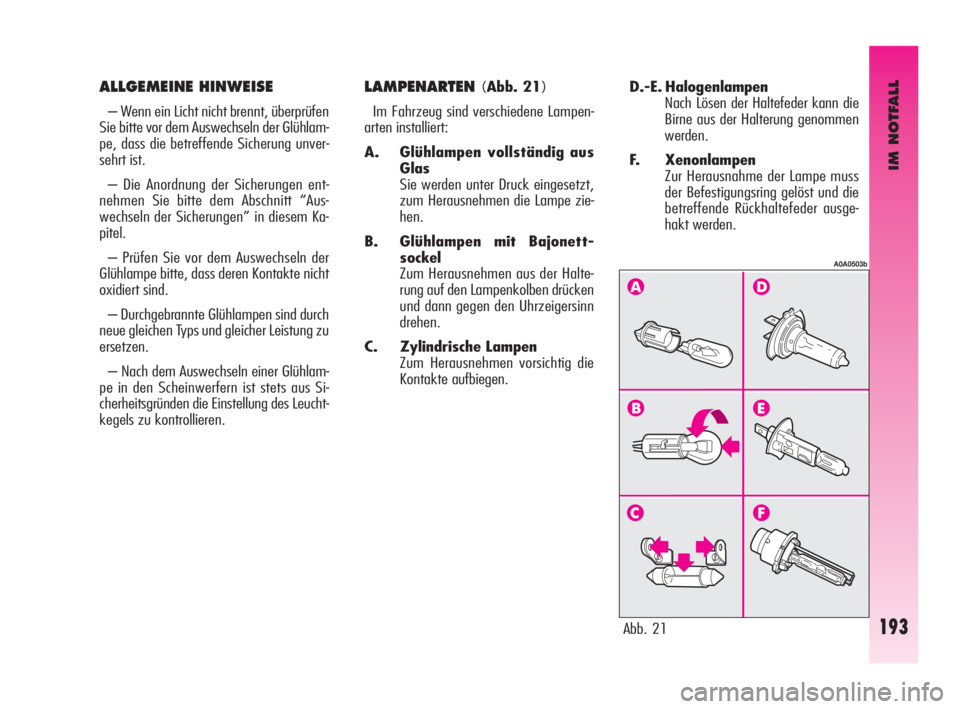

LAMPENARTEN (Abb. 21)
Im Fahrzeug sind verschiedene Lampen-
arten installiert:
A. Glühlampen vollständig aus
Glas
Sie werden unter Druck eingesetzt,
zum Herausnehmen die Lampe zie-
hen.
B. Glühlampen mit Bajonett-
sockel
Zum Herausnehmen aus der Halte-
rung auf den Lampenkolben drücken
und dann gegen den Uhrzeigersinn
drehen.
C. Zylindrische Lampen
Zum Herausnehmen vorsichtig die
Kontakte aufbiegen.
Abb. 21
A0A0503b
179-215 Alfa GT Q2 TED 7-07-2008 14:04 Pagina 193

IM NOTFALL
194
LAMPEN
AFernlicht
Abblendlicht
Standlicht mit Xenongasentladung
Standlicht vorn
Nebelscheinwerfer
Fahrtrichtungsanzeiger vorn
Fahrtrichtungsanzeiger seitlich
Fahrtrichtungsanzeiger hinten
Standlicht hinten - Bremslicht
drittes Bremslicht (zusätzliches Bremslicht)
Rückwärtsgang
Nebelschlusslicht
Kennzeichenbeleuchtung
Einstieglicht
Deckenleuchte vorn
Deckenleuchte hinten
Makeupspiegelbeleuchtung
Handschuhfachbeleuchtung
KofferraumbeleuchtungABBILDUNG 21
D
D
F
B
E
B
A
B
B
–
B
B
A
C
C
C
A
A
CLEISTUNG
55W
55W
35W
6W
55W
21W
5W
21W
5W/21W
–
21W
21W
5W
5W
10W
10W
1,2W
5W
5W TYP
H7
H7
DS2
H6W
H1
PY21W
W5W
P21W
P21/5W
Led
P21W
P21W
W5W
C5W
C10W
C10W
W1,2W
W5W
C5W
179-215 Alfa GT Q2 TED 7-07-2008 14:04 Pagina 194

IM NOTFALL
195
WENN EIN
AUSSENLICHT
AUSFÄLLT
SCHEINWERFER MIT XENON-
GASENTLADUNG
Zufolge der hohen Ver-
sorgungsspannung muss
der eventuelle Ersatz einer
Xenon-Gasentladungsbirne durch
das Fachpersonal erfolgen: Todes-
gefahr! Wenden Sie sich an den au-
torisierten Alfa Romeo Kunden-
dienst.

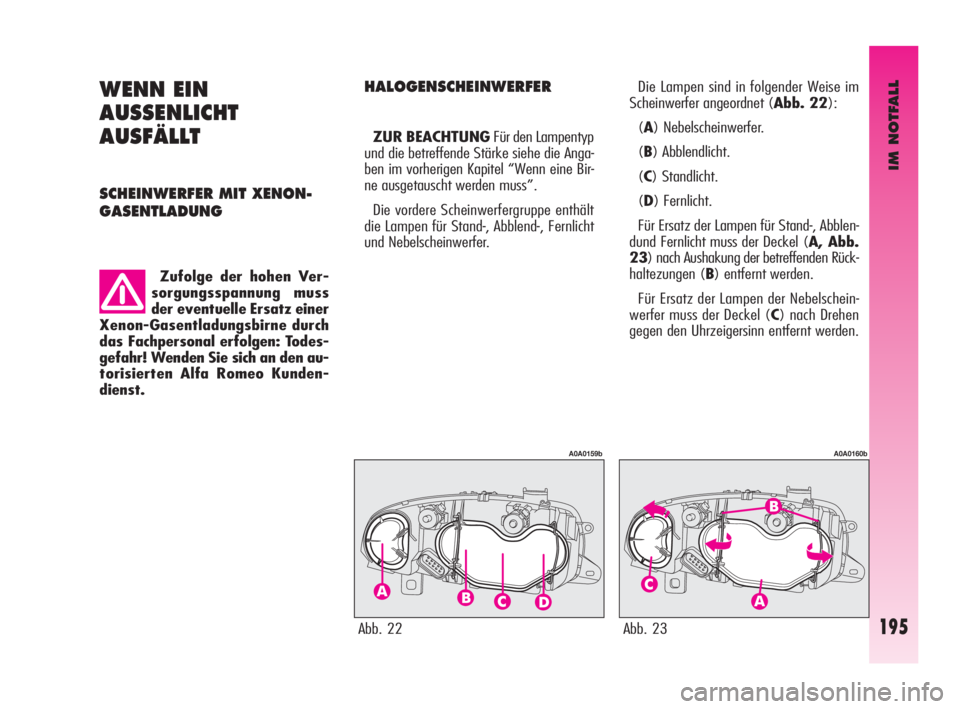

HALOGENSCHEINWERFERDie Lampen sind in folgender Weise im
Scheinwerfer angeordnet (Abb. 22):
(A) Nebelscheinwerfer.
(B) Abblendlicht.
(C) Standlicht.
(D) Fernlicht.
Für Ersatz der Lampen für Stand-, Abblen-
dund Fernlicht muss der Deckel (A, Abb.
23) nach Aushakung der betreffenden Rück-
haltezungen (B) entfernt werden.
Für Ersatz der Lampen der Nebelschein-
werfer muss der Deckel (C) nach Drehen
gegen den Uhrzeigersinn entfernt werden. ZUR BEACHTUNGFür den Lampentyp
und die betreffende Stärke siehe die Anga-
ben im vorherigen Kapitel “Wenn eine Bir-
ne ausgetauscht werden muss”.
Die vordere Scheinwerfergruppe enthält
die Lampen für Stand-, Abblend-, Fernlicht
und Nebelscheinwerfer.
Abb. 22
A0A0159b
Abb. 23
A0A0160b
179-215 Alfa GT Q2 TED 7-07-2008 14:04 Pagina 195

– Die neue Lampe einsetzen, wobei das
Profil des Metallteils in die Aufnahme der
Scheinwerferparabel eingepasst wird, dann
die Lampenbefestigungsfeder wieder ein-
hängen (B).
– Den Steckverbinder wieder aufsetzen
(A).
– Den Schutzdeckel in korrekter Weise

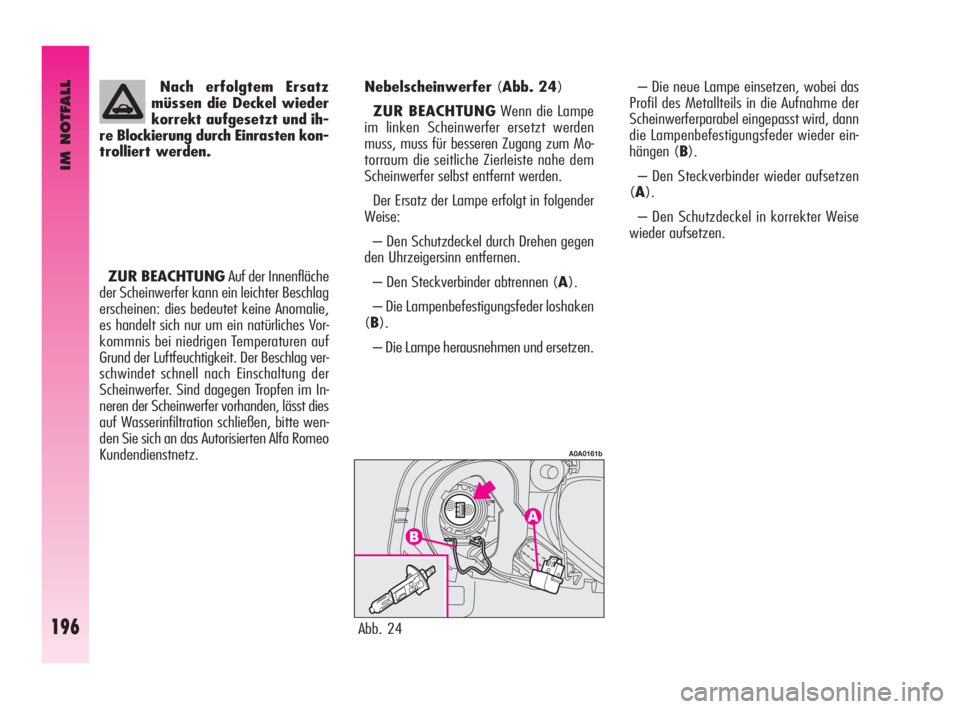

wieder aufsetzen. Nebelscheinwerfer(Abb. 24)
ZUR BEACHTUNGWenn die Lampe
im linken Scheinwerfer ersetzt werden
muss, muss für besseren Zugang zum Mo-
torraum die seitliche Zierleiste nahe dem
Scheinwerfer selbst entfernt werden.
Der Ersatz der Lampe erfolgt in folgender
Weise:
– Den Schutzdeckel durch Drehen gegen
den Uhrzeigersinn entfernen.
– Den Steckverbinder abtrennen (A).
– Die Lampenbefestigungsfeder loshaken
(B).
– Die Lampe herausnehmen und ersetzen.
Abb. 24
A0A0161b
Nach erfolgtem Ersatz
müssen die Deckel wieder
korrekt aufgesetzt und ih-
re Blockierung durch Einrasten kon-
trolliert werden.
ZUR BEACHTUNGAuf der Innenfläche
der Scheinwerfer kann ein leichter Beschlag
erscheinen: dies bedeutet keine Anomalie,
es handelt sich nur um ein natürliches Vor-
kommnis bei niedrigen Temperaturen auf
Grund der Luftfeuchtigkeit. Der Beschlag ver-
schwindet schnell nach Einschaltung der
Scheinwerfer. Sind dagegen Tropfen im In-
neren der Scheinwerfer vorhanden, lässt dies
auf Wasserinfiltration schließen, bitte wen-
den Sie sich an das Autorisierten Alfa Romeo
Kundendienstnetz.
IM NOTFALL
196
179-215 Alfa GT Q2 TED 7-07-2008 14:04 Pagina 196

IM NOTFALL
197

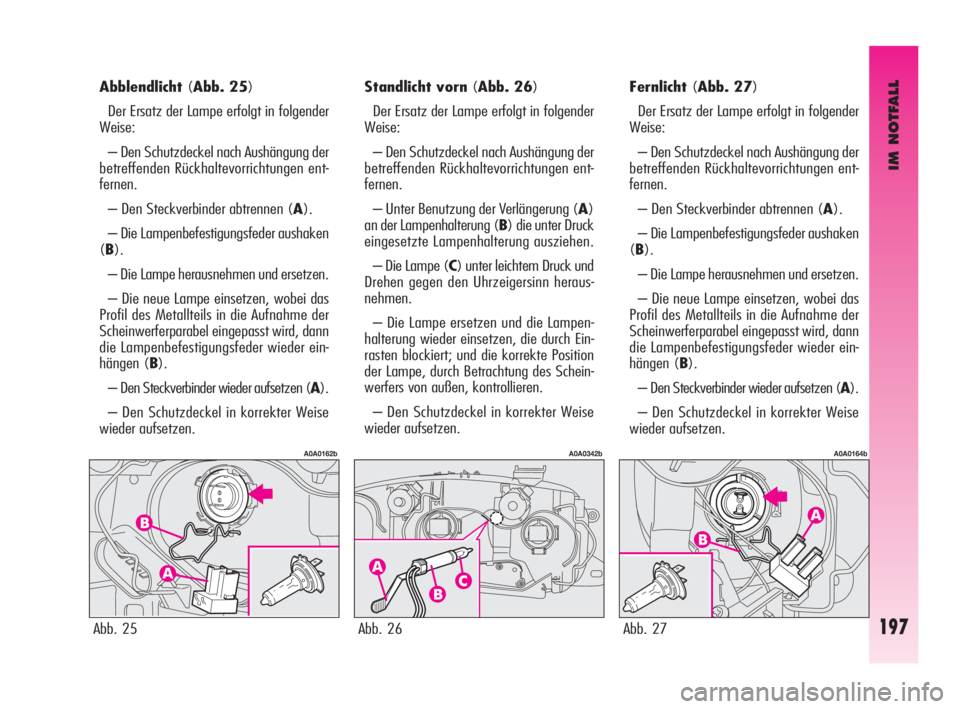

Abblendlicht(Abb. 25)
Der Ersatz der Lampe erfolgt in folgender
Weise:
– Den Schutzdeckel nach Aushängung der
betreffenden Rückhaltevorrichtungen ent-
fernen.
– Den Steckverbinder abtrennen (A).
– Die Lampenbefestigungsfeder aushaken
(B).
– Die Lampe herausnehmen und ersetzen.
– Die neue Lampe einsetzen, wobei das
Profil des Metallteils in die Aufnahme der
Scheinwerferparabel eingepasst wird, dann
die Lampenbefestigungsfeder wieder ein-
hängen (B).
– Den Steckverbinder wieder aufsetzen (A).
– Den Schutzdeckel in korrekter Weise
wieder aufsetzen.
Abb. 25
A0A0162b
Fernlicht(Abb. 27)
Der Ersatz der Lampe erfolgt in folgender
Weise:
– Den Schutzdeckel nach Aushängung der
betreffenden Rückhaltevorrichtungen ent-
fernen.
– Den Steckverbinder abtrennen (A).
– Die Lampenbefestigungsfeder aushaken
(B).
– Die Lampe herausnehmen und ersetzen.
– Die neue Lampe einsetzen, wobei das
Profil des Metallteils in die Aufnahme der
Scheinwerferparabel eingepasst wird, dann
die Lampenbefestigungsfeder wieder ein-
hängen (B).
– Den Steckverbinder wieder aufsetzen (A).
– Den Schutzdeckel in korrekter Weise
wieder aufsetzen.
Abb. 27
A0A0164b
Standlicht vorn (Abb. 26)
Der Ersatz der Lampe erfolgt in folgender
Weise:
– Den Schutzdeckel nach Aushängung der
betreffenden Rückhaltevorrichtungen ent-
fernen.
– Unter Benutzung der Verlängerung (A)
an der Lampenhalterung (B) die unter Druck
eingesetzte Lampenhalterung ausziehen.
– Die Lampe (C) unter leichtem Druck und
Drehen gegen den Uhrzeigersinn heraus-
nehmen.
– Die Lampe ersetzen und die Lampen-
halterung wieder einsetzen, die durch Ein-
rasten blockiert; und die korrekte Position
der Lampe, durch Betrachtung des Schein-
werfers von außen, kontrollieren.
– Den Schutzdeckel in korrekter Weise
wieder aufsetzen.
Abb. 26
A0A0342b
179-215 Alfa GT Q2 TED 7-07-2008 14:04 Pagina 197

IM NOTFALL
198
– die Lampe ersetzen;
– die Lampenhalterung wieder einsetzen,
gegen den Uhrzeigersinn drehen und die kor-
rekte Blockierung kontrollieren;
– die transparente Abdeckung wieder auf-
setzen.FAHRTRICHTUNGSANZEIGER
SEITLICH
(Abb. 30)
– Die transparente Abdeckung gegen die
Fahrtrichtung des Fahrzeugs verschieben,
um die Befestigungsfeder (A) zusammen
zu drücken. Den vorderen Teil befreien und
die Gruppe herausnehmen.
– Die Lampenhalterung (B) gegen den
Uhrzeigersinn drehen und aus der transpa-
renten Gruppe nehmen.
– Die unter Druck eingesetzte Lampe her-
ausnehmen und ersetzen.
– Die Lampenhalterung (B) wieder in die
transparente Gruppe einsetzen, die Gruppe
wieder einsetzen und die Blockierung durch
Einrasten der Befestigungsfeder (A) kon-
trollieren.
Abb. 29
A0A0626b
Abb. 30
A0A0166b
FAHRTRICHTUNGSANZEIGER
VORN
(Abb. 28-29)
Der Ersatz der Lampe erfolgt in folgender
Weise:
– mit dem mitgelieferten Schraubenzie-
her nahmen Sie die transparente Gruppe
durch Einwirkung auf die beiden Metallfe-
dern, wie in der Abbildung gezeigt, heraus;
– die Lampenhalterung (A) im Uhrzei-
gersinn drehen und herausziehen;
– die Lampe (B) unter leichtem Druck und
Drehen gegen den Uhrzeigersinn heraus-
nehmen;
Abb. 28
A0A0625b
