2009 Alfa Romeo Brera/Spider Notice d'entretien (in French)

215
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

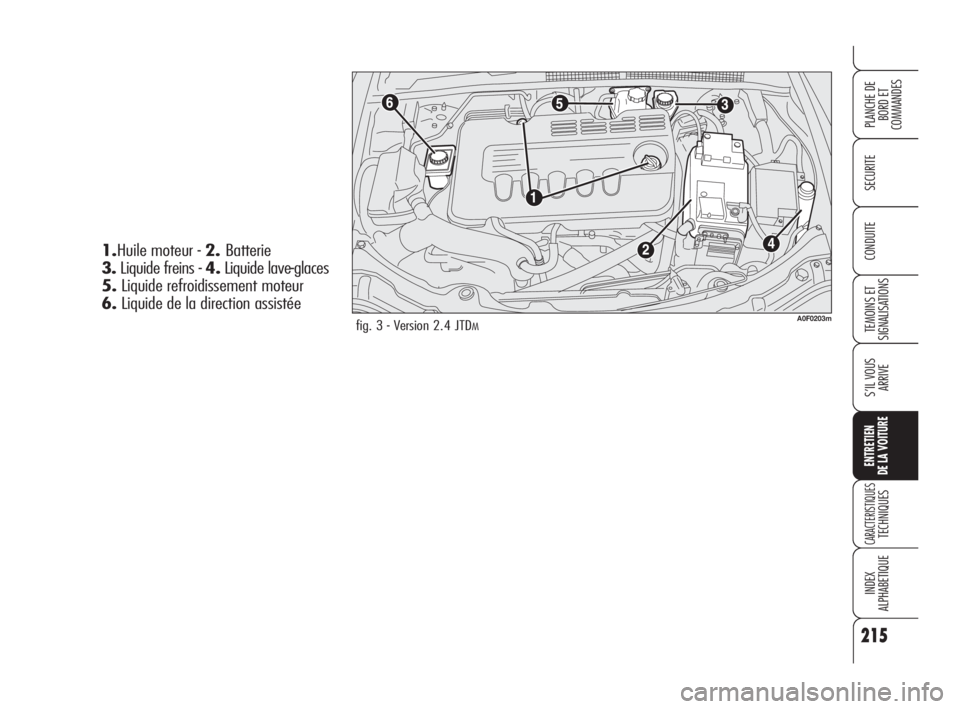

fig. 3 - Version 2.4 JTDMA0F0203m
1.Huile moteur - 2.Batterie
3.Liquide freins - 4.Liquide lave-glaces
5.Liquide refroidissement moteur
6.Liquide de la direction assistée
209-234 Alfa BRERA fra 28-08-2008 11:50 Pagina 215

216
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

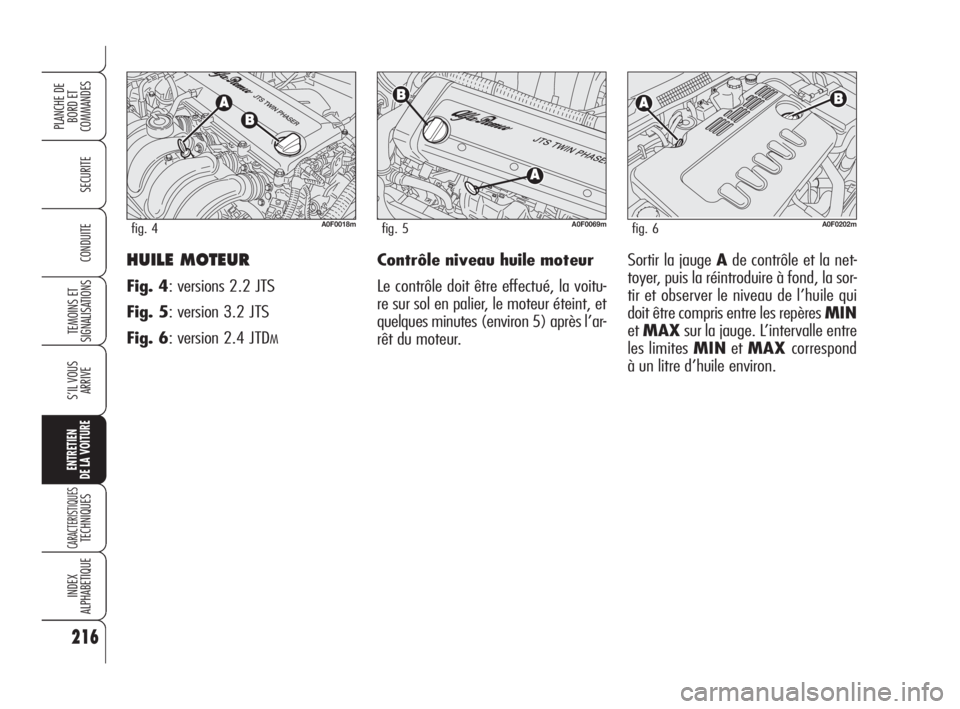

CONDUITEHUILE MOTEUR
Fig. 4: versions 2.2 JTS
Fig. 5: version 3.2 JTS
Fig. 6: version 2.4 JTD
M
Contrôle niveau huile moteur
Le contrôle doit être effectué, la voitu-
re sur sol en palier, le moteur éteint, et
quelques minutes (environ 5) après l’ar-
rêt du moteur.
A0F0018mfig. 4A0F0069mfig. 5A0F0202mfig. 6
Sortir la jauge Ade contrôle et la net-
toyer, puis la réintroduire à fond, la sor-
tir et observer le niveau de l’huile qui
doit être compris entre les repères MIN
etMAXsur la jauge. L’intervalle entre
les limites MINetMAXcorrespond
à un litre d’huile environ.
209-234 Alfa BRERA fra 28-08-2008 11:50 Pagina 216

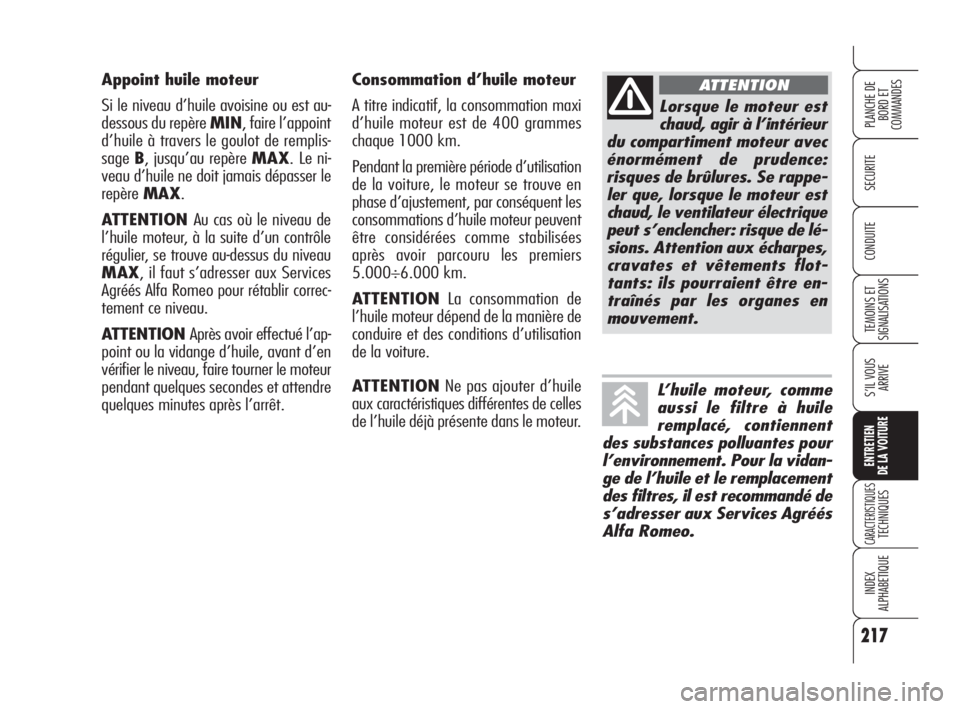

Appoint huile moteur
Si le niveau d’huile avoisine ou est au-
dessous du repère MIN, faire l’appoint
d’huile à travers le goulot de remplis-
sageB, jusqu’au repère MAX. Le ni-
veau d’huile ne doit jamais dépasser le
repèreMAX.
ATTENTION Au cas où le niveau de
l’huile moteur, à la suite d’un contrôle
régulier, se trouve au-dessus du niveau
MAX, il faut s’adresser aux Services
Agréés Alfa Romeo pour rétablir correc-
tement ce niveau.
ATTENTION Après avoir effectué l’ap-
point ou la vidange d’huile, avant d’en
vérifier le niveau, faire tourner le moteur
pendant quelques secondes et attendre
quelques minutes après l’arrêt.
217
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Consommation d’huile moteur
A titre indicatif, la consommation maxi
d’huile moteur est de 400 grammes
chaque 1000 km.
Pendant la première période d’utilisation
de la voiture, le moteur se trouve en
phase d’ajustement, par conséquent les
consommations d’huile moteur peuvent
être considérées comme stabilisées
après avoir parcouru les premiers
5.000÷6.000 km.
ATTENTIONLa consommation de
l’huile moteur dépend de la manière de
conduire et des conditions d’utilisation
de la voiture.
ATTENTIONNe pas ajouter d’huile
aux caractéristiques différentes de celles
de l’huile déjà présente dans le moteur.
Lorsque le moteur est
chaud, agir à l’intérieur
du compartiment moteur avec
énormément de prudence:
risques de brûlures. Se rappe-
ler que, lorsque le moteur est
chaud, le ventilateur électrique
peut s’enclencher: risque de lé-
sions. Attention aux écharpes,
cravates et vêtements flot-
tants: ils pourraient être en-
traînés par les organes en
mouvement.
ATTENTION
L’huile moteur, comme
aussi le filtre à huile
remplacé, contiennent
des substances polluantes pour
l’environnement. Pour la vidan-
ge de l’huile et le remplacement
des filtres, il est recommandé de
s’adresser aux Services Agréés
Alfa Romeo.
209-234 Alfa BRERA fra 28-08-2008 11:50 Pagina 217

218
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
218
Le circuit de refroidisse-
ment moteur utilise un
fluide de protection an-
tigel PARAFLU UP. Pour des ap-
points éventuels, n’utiliser que
ce fluide. PARAFLU UP, incom-
patible avec tout autre type de
fluide, ne peut pas être mélan-
gé avec n’importe quel type de
fluide. Si cette condition se vé-
rifie, éviter absolument de lan-
cer le moteur et s’adresser aux
Services Agréés Alfa Romeo.
Le moteur très chaud,
ne pas enlever le bou-
chon de la cuvette: danger de
brûlures.
ATTENTION
Le système de refroi-
dissement est pressuri-
sé. Remplacer éventuellement
le bouchon par un autre d’ori-
gine sinon l’efficacité du circuit
pourrait être compromise.
ATTENTION

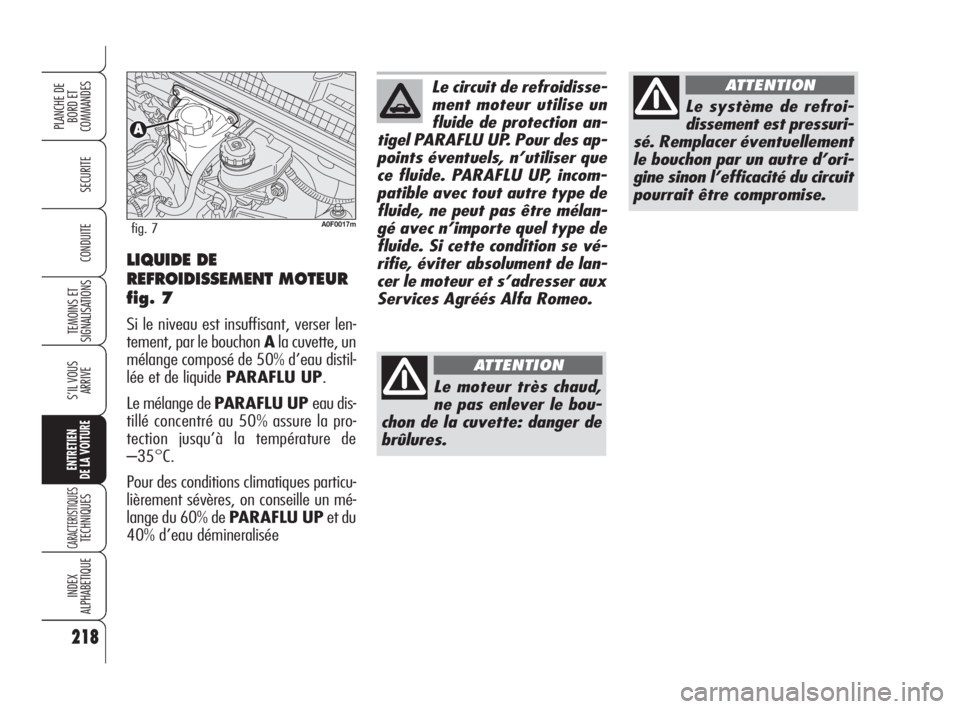

LIQUIDE DE
REFROIDISSEMENTMOTEUR
fig. 7
Si le niveau est insuffisant, verser len-
tement, par le bouchon Ala cuvette, un
mélange composé de 50% d’eau distil-
lée et de liquide PARAFLU UP.
Le mélange de PARAFLU UP eau dis-
tillé concentré au 50% assure la pro-
tection jusqu’à la température de
–35°C.
Pour des conditions climatiques particu-
lièrement sévères, on conseille un mé-
lange du 60% de PARAFLU UPet du
40% d’eau démineralisée
A0F0017mfig. 7
209-234 Alfa BRERA fra 28-08-2008 11:50 Pagina 218

219
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

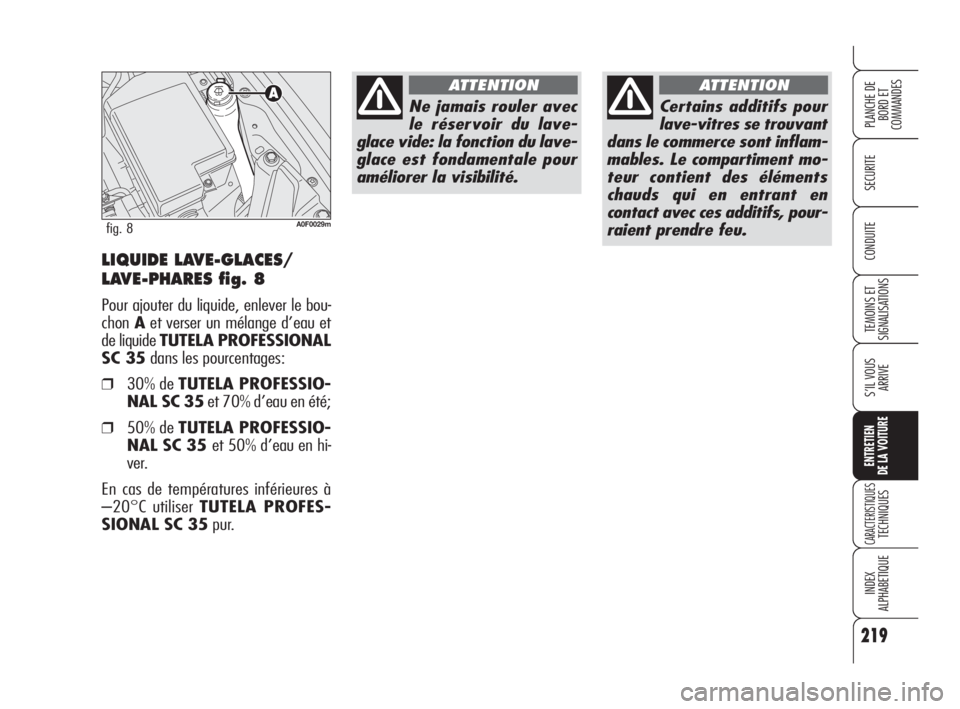

CONDUITELIQUIDE LAVE-GLACES/
LAVE-PHARES fig. 8
Pour ajouter du liquide, enlever le bou-
chonAet verser un mélange d’eau et
de liquide TUTELA PROFESSIONAL
SC 35dans les pourcentages:
❒30% de TUTELA PROFESSIO-
NAL SC 35et 70% d’eau en été;
❒50% de TUTELA PROFESSIO-
NAL SC 35 et 50% d’eau en hi-
ver.
En cas de températures inférieures à
–20°C utiliser TUTELA PROFES-
SIONAL SC 35pur.
A0F0029mfig. 8
Ne jamais rouler avec
le réservoir du lave-
glace vide: la fonction du lave-
glace est fondamentale pour
améliorer la visibilité.
ATTENTION
Certains additifs pour
lave-vitres se trouvant
dans le commerce sont inflam-
mables. Le compartiment mo-
teur contient des éléments
chauds qui en entrant en
contact avec ces additifs, pour-
raient prendre feu.
ATTENTION
209-234 Alfa BRERA fra 28-08-2008 11:51 Pagina 219

220
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

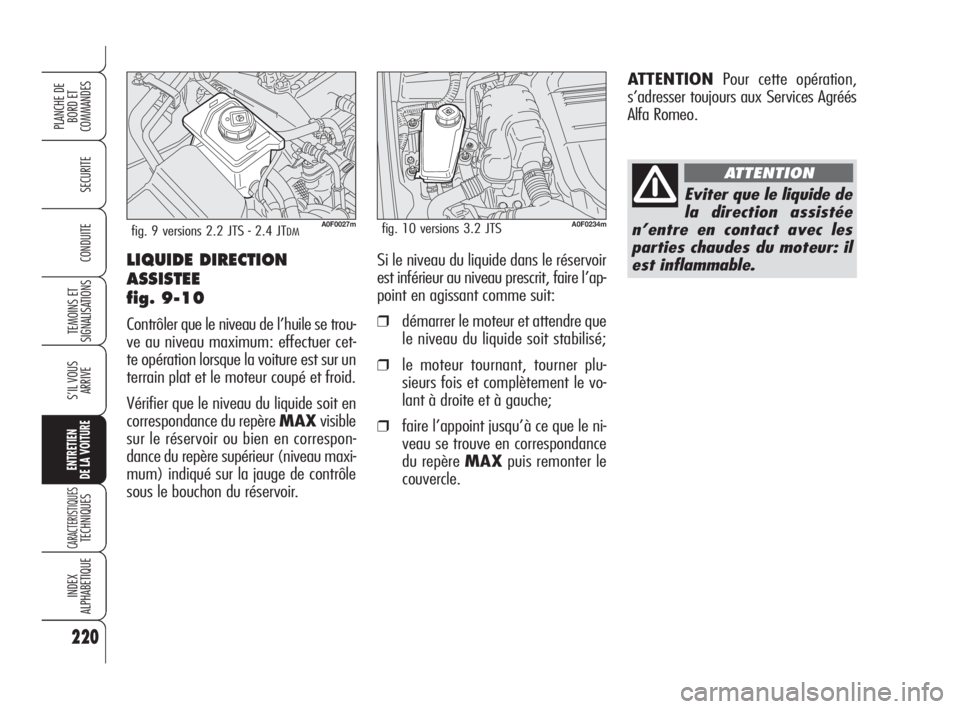

CONDUITELIQUIDE DIRECTION
ASSISTEE
fig. 9-10
Contrôler que le niveau de l’huile se trou-
ve au niveau maximum: effectuer cet-
te opération lorsque la voiture est sur un
terrain plat et le moteur coupé et froid.
Vérifier que le niveau du liquide soit en
correspondance du repère MAXvisible
sur le réservoir ou bien en correspon-
dance du repère supérieur (niveau maxi-
mum) indiqué sur la jauge de contrôle
sous le bouchon du réservoir.
A0F0027mfig. 9 versions 2.2 JTS - 2.4 JTDMA0F0234mfig. 10 versions 3.2 JTS
Si le niveau du liquide dans le réservoir
est inférieur au niveau prescrit, faire l’ap-
point en agissant comme suit:
❒démarrer le moteur et attendre que
le niveau du liquide soit stabilisé;
❒le moteur tournant, tourner plu-
sieurs fois et complètement le vo-
lant à droite et à gauche;
❒faire l’appoint jusqu’à ce que le ni-
veau se trouve en correspondance
du repère MAXpuis remonter le
couvercle.
Eviter que le liquide de
la direction assistée
n’entre en contact avec les
parties chaudes du moteur: il
est inflammable.
ATTENTION
ATTENTIONPour cette opération,
s’adresser toujours aux Services Agréés
Alfa Romeo.
209-234 Alfa BRERA fra 28-08-2008 11:51 Pagina 220

221
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
221
Le liquide des freins est
nocif et corrosif. En cas
de contact accidentel, laver im-
médiatement les parties inté-
ressées avec de l’eau et du sa-
von neutre, et effectuer de rin-
çages abondants. En cas d’in-
gestion, s’adresser immédia-
tement à un médecin.
ATTENTION

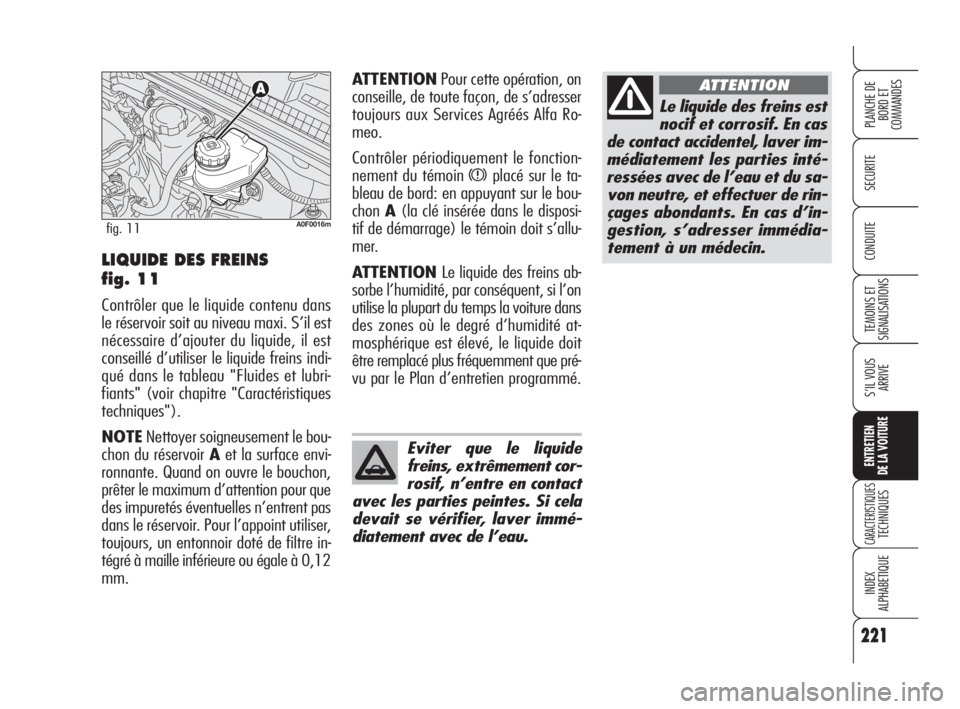

LIQUIDE DES FREINS
fig. 11
Contrôler que le liquide contenu dans
le réservoir soit au niveau maxi. S’il est
nécessaire d’ajouter du liquide, il est
conseillé d’utiliser le liquide freins indi-
qué dans le tableau "Fluides et lubri-
fiants" (voir chapitre "Caractéristiques
techniques").
NOTENettoyer soigneusement le bou-
chon du réservoir Aet la surface envi-
ronnante. Quand on ouvre le bouchon,
prêter le maximum d’attention pour que
des impuretés éventuelles n’entrent pas
dans le réservoir. Pour l’appoint utiliser,
toujours, un entonnoir doté de filtre in-
tégré à maille inférieure ou égale à 0,12
mm.
A0F0016mfig. 11
Eviter que le liquide
freins, extrêmement cor-
rosif, n’entre en contact
avec les parties peintes. Si cela
devait se vérifier, laver immé-
diatement avec de l’eau.
ATTENTIONPour cette opération, on
conseille, de toute façon, de s’adresser
toujours aux Services Agréés Alfa Ro-
meo.
Contrôler périodiquement le fonction-
nement du témoin
xplacé sur le ta-
bleau de bord: en appuyant sur le bou-
chonA(la clé insérée dans le disposi-
tif de démarrage) le témoin doit s’allu-
mer.
ATTENTIONLe liquide des freins ab-
sorbe l’humidité, par conséquent, si l’on
utilise la plupart du temps la voiture dans
des zones où le degré d’humidité at-
mosphérique est élevé, le liquide doit
être remplacé plus fréquemment que pré-
vu par le Plan d’entretien programmé.
209-234 Alfa BRERA fra 28-08-2008 11:51 Pagina 221

222
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
222

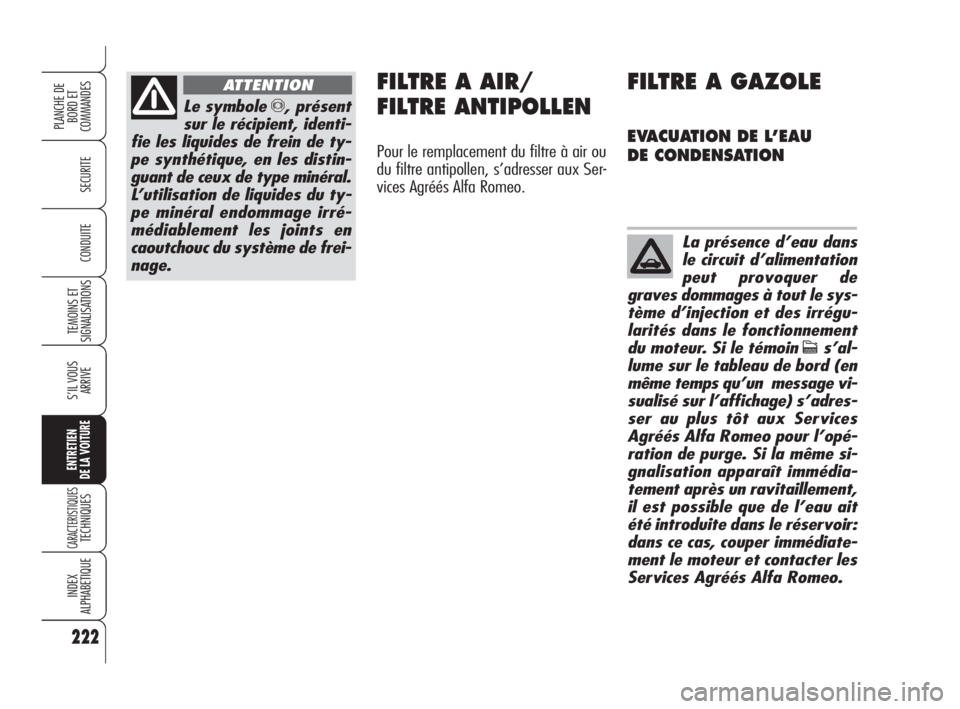

Le symbole π, présent
sur le récipient, identi-
fie les liquides de frein de ty-
pe synthétique, en les distin-
guant de ceux de type minéral.
L’utilisation de liquides du ty-
pe minéral endommage irré-
médiablement les joints en
caoutchouc du système de frei-
nage.
ATTENTIONFILTRE A AIR/
FILTRE ANTIPOLLEN
Pour le remplacement du filtre à air ou
du filtre antipollen, s’adresser aux Ser-
vices Agréés Alfa Romeo.
FILTRE A GAZOLE
EVACUATION DE L’EAU
DE CONDENSATION
La présence d’eau dans
le circuit d’alimentation
peut provoquer de
graves dommages à tout le sys-
tème d’injection et des irrégu-
larités dans le fonctionnement
du moteur. Si le témoin
cs’al-
lume sur le tableau de bord (en
même temps qu’un message vi-
sualisé sur l’affichage) s’adres-
ser au plus tôt aux Services
Agréés Alfa Romeo pour l’opé-
ration de purge. Si la même si-
gnalisation apparaît immédia-
tement après un ravitaillement,
il est possible que de l’eau ait
été introduite dans le réservoir:
dans ce cas, couper immédiate-
ment le moteur et contacter les
Services Agréés Alfa Romeo.
209-234 Alfa BRERA fra 28-08-2008 11:51 Pagina 222
