Se ruega presentar cualquier observación referida a la asistencia al Concesionario que le ha vendido el coche o a
nuestras Empresas Asociadas o a cualquier Centro de la Red Alfa Romeo operante en el país.
Libro Carnet de Garantía
Con cada coche se entrega al Cliente el Libro Carnet de Garantía que ilustra las normas inherentes a las prestacio-
nes de los Ser-vicios de Asistencia Alfa Romeo y a las modalidades de concesión de la garantía.
La correcta ejecución de los cupones de mantenimiento programado, prescritos por el fabricante, es seguramente el
mejor modo para mantener inalteradas a lo largo del tiempo las prestaciones del coche, sus dotes de seguridad, re-
ducción de los de ejercicio y es también condición necesaria para la conservación de la Garantía.
Guía “Service”
Contiene las listas de los Servicios Alfa Romeo. Los servicios se pueden reconocer por los emblemas y marcas de la
Fábrica.
La Organización Alfa Romeo en Italia se puede encontrar también en las páginas telefónicas en la letra “A” Alfa
Romeo.
No todos los modelos descritos en el presente manual se comercializan en todos los países. Sólo algunos equipamientos
que se describen en este manual están instalados de serie en el coche. Controle en el Concesionario la lista de acce-
sorios disponibles.
001-045 Alfa 159 E 4-06-2008 11:00 Pagina 4

12
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNADVERTENCIA No deje la llave elec-
trónica bajo los rayos directos del sol:
podría estropearse.
ADVERTENCIALa frecuencia del
mando a distancia puede tener interfe-
rencias por algunas transmisiones de ra-
dio ajenas al coche (por ejemplo, telé-
fonos móviles, equipos radioaficionados,
etc.). En este caso, el mando a distan-
cia podría presentar anomalías de fun-

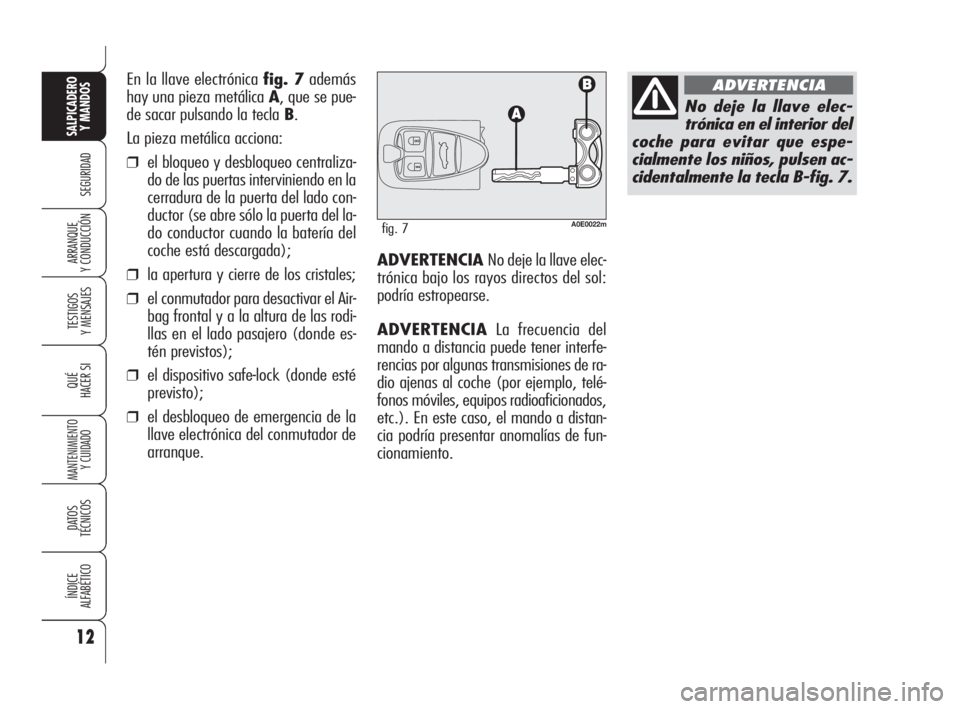

cionamiento. En la llave electrónica fig. 7además
hay una pieza metálica A, que se pue-
de sacar pulsando la tecla B.
La pieza metálica acciona:
❒el bloqueo y desbloqueo centraliza-
do de las puertas interviniendo en la
cerradura de la puerta del lado con-
ductor (se abre sólo la puerta del la-
do conductor cuando la batería del
coche está descargada);
❒la apertura y cierre de los cristales;
❒el conmutador para desactivar el Air-
bag frontal y a la altura de las rodi-
llas en el lado pasajero (donde es-
tén previstos);
❒el dispositivo safe-lock (donde esté
previsto);
❒el desbloqueo de emergencia de la
llave electrónica del conmutador de
arranque.
A0E0022mfig. 7
No deje la llave elec-
trónica en el interior del
coche para evitar que espe-
cialmente los niños, pulsen ac-
cidentalmente la tecla B-fig. 7.
ADVERTENCIA
001-045 Alfa 159 E 4-06-2008 11:00 Pagina 12

13
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

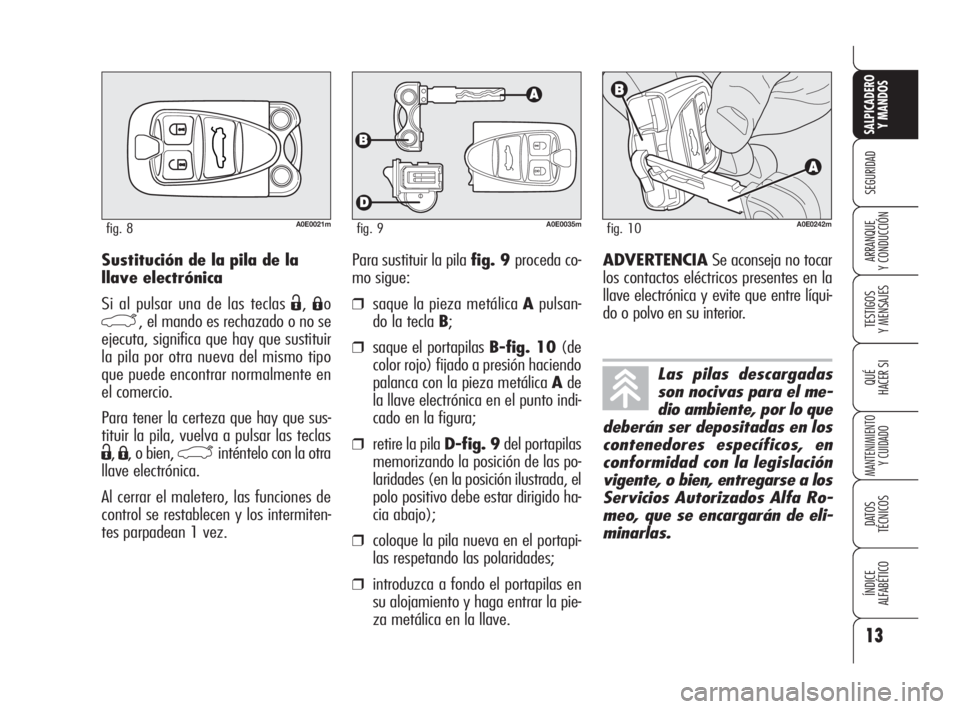

Y CONDUCCIÓNSustitución de la pila de la
llave electrónica
Si al pulsar una de las teclas
Ë,Áo
`, el mando es rechazado o no se
ejecuta, significa que hay que sustituir
la pila por otra nueva del mismo tipo
que puede encontrar normalmente en
el comercio.
Para tener la certeza que hay que sus-
tituir la pila, vuelva a pulsar las teclas
Ë,Á, o bien, `inténtelo con la otra
llave electrónica.
Al cerrar el maletero, las funciones de
control se restablecen y los intermiten-
tes parpadean 1 vez.
A0E0021mfig. 8
Para sustituir la pila fig. 9 proceda co-
mo sigue:
❒saque la pieza metálica Apulsan-
do la tecla B;
❒saque el portapilas B-fig. 10(de
color rojo) fijado a presión haciendo
palanca con la pieza metálica Ade
la llave electrónica en el punto indi-
cado en la figura;
❒retire la pila D-fig. 9del portapilas
memorizando la posición de las po-
laridades (en la posición ilustrada, el
polo positivo debe estar dirigido ha-
cia abajo);
❒coloque la pila nueva en el portapi-
las respetando las polaridades;
❒introduzca a fondo el portapilas en
su alojamiento y haga entrar la pie-
za metálica en la llave.
A0E0035mfig. 9A0E0242mfig. 10
Las pilas descargadas
son nocivas para el me-
dio ambiente, por lo que
deberán ser depositadas en los
contenedores específicos, en
conformidad con la legislación
vigente, o bien, entregarse a los
Servicios Autorizados Alfa Ro-
meo, que se encargarán de eli-
minarlas.
ADVERTENCIASe aconseja no tocar
los contactos eléctricos presentes en la
llave electrónica y evite que entre líqui-
do o polvo en su interior.
001-045 Alfa 159 E 4-06-2008 11:00 Pagina 13

17
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

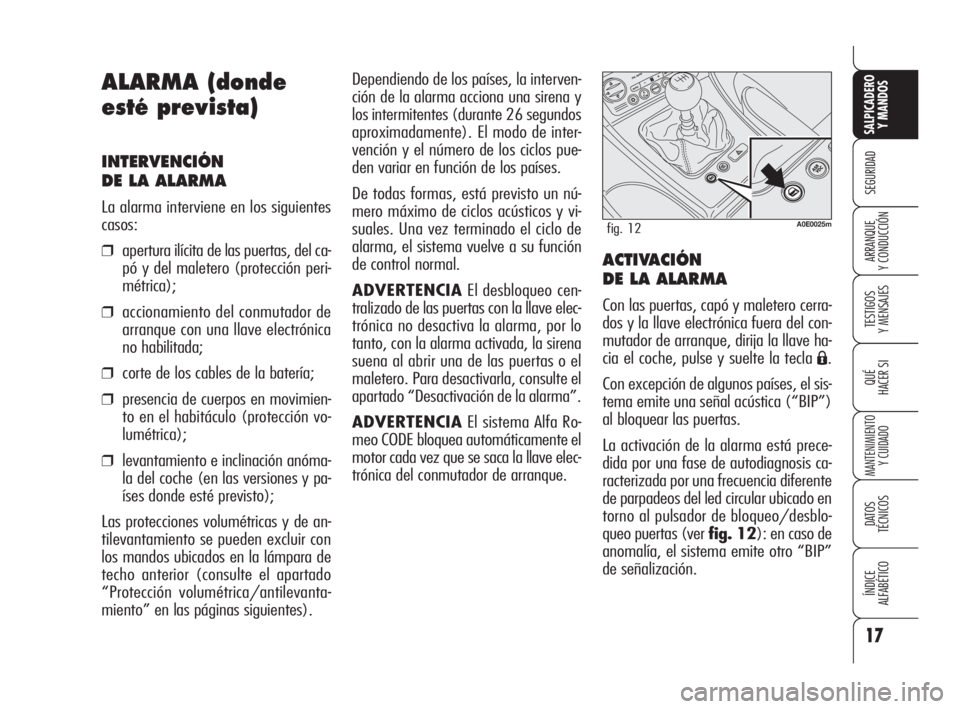

Dependiendo de los países, la interven-
ción de la alarma acciona una sirena y
los intermitentes (durante 26 segundos
aproximadamente). El modo de inter-
vención y el número de los ciclos pue-
den variar en función de los países.
De todas formas, está previsto un nú-
mero máximo de ciclos acústicos y vi-
suales. Una vez terminado el ciclo de
alarma, el sistema vuelve a su función
de control normal.
ADVERTENCIAEl desbloqueo cen-
tralizado de las puertas con la llave elec-
trónica no desactiva la alarma, por lo
tanto, con la alarma activada, la sirena
suena al abrir una de las puertas o el
maletero. Para desactivarla, consulte el
apartado “Desactivación de la alarma”.
ADVERTENCIAEl sistema Alfa Ro-
meo CODE bloquea automáticamente el
motor cada vez que se saca la llave elec-
trónica del conmutador de arranque.
ACTIVACIÓN
DE LA ALARMA
Con las puertas, capó y maletero cerra-
dos y la llave electrónica fuera del con-
mutador de arranque, dirija la llave ha-
cia el coche, pulse y suelte la tecla
Á.
Con excepción de algunos países, el sis-
tema emite una señal acústica (“BIP”)
al bloquear las puertas.
La activación de la alarma está prece-
dida por una fase de autodiagnosis ca-
racterizada por una frecuencia diferente
de parpadeos del led circular ubicado en
torno al pulsador de bloqueo/desblo-
queo puertas (ver fig. 12): en caso de
anomalía, el sistema emite otro “BIP”
de señalización.
ALARMA (donde
esté prevista)
INTERVENCIÓN
DE LA ALARMA
La alarma interviene en los siguientes
casos:
❒apertura ilícita de las puertas, del ca-
pó y del maletero (protección peri-
métrica);
❒accionamiento del conmutador de
arranque con una llave electrónica
no habilitada;
❒corte de los cables de la batería;
❒presencia de cuerpos en movimien-
to en el habitáculo (protección vo-
lumétrica);
❒levantamiento e inclinación anóma-
la del coche (en las versiones y pa-
íses donde esté previsto);
Las protecciones volumétricas y de an-
tilevantamiento se pueden excluir con
los mandos ubicados en la lámpara de
techo anterior (consulte el apartado
“Protección volumétrica/antilevanta-
miento” en las páginas siguientes).
A0E0025mfig. 12
001-045 Alfa 159 E 4-06-2008 11:00 Pagina 17

ADVERTENCIA Si, introduciendo la lla-
ve electrónica en el conmutador de arran-
que, se enciende el testigo
Yen el ta-
blero de instrumentos (en algunas ver-
siones junto con un mensaje que se vi-
sualiza en la pantalla) controle que la lla-
ve electrónica sea la correcta y vuelva a
introducirla en el conmutador de arran-
que. Si el problema persiste, acuda a los
Servicios Autorizados Alfa Romeo.
PARA APAGAR EL TABLERO
DE INSTRUMENTOS
Con el motor apagado y sin pisar los pe-
dales del embrague ni del freno presio-
ne el botón START/STOPo saque la
llave electrónica del conmutador de
arranque.
Después de algunos segundos se apaga
progresivamente la pantalla del table-
ro de instrumentos.
ADVERTENCIASi el tablero de ins-
trumentos no se apaga, acuda a los Ser-
vicios Autorizados Alfa Romeo.
PARA ENCENDER
EL TABLERO DE
INSTRUMENTOS
Proceda como sigue:
❒introduzca la llave electrónica en el
conmutador de arranque;
❒con la llave electrónica introducida,
presione el botón START/STOP
sin pisar el pedal del embrague ni
el pedal del freno.
Si se aleja el coche dejando inadverti-
damente el tablero de instrumentos en-
cendido, los dispositivos eléctricos y elec-
trónicos se apagarán después de 1 ho-
ra con el fin de proteger la carga de la
batería.
ADVERTENCIASe recuerda que de-
be introducir completamente la llave
electrónica en el conmutador de arran-
que hasta que la misma quede bloque-
ada.
ADVERTENCIASi el tablero de ins-
trumentos no se enciende, acuda a los
Servicios Autorizados Alfa Romeo.
20
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0E0028mfig. 15

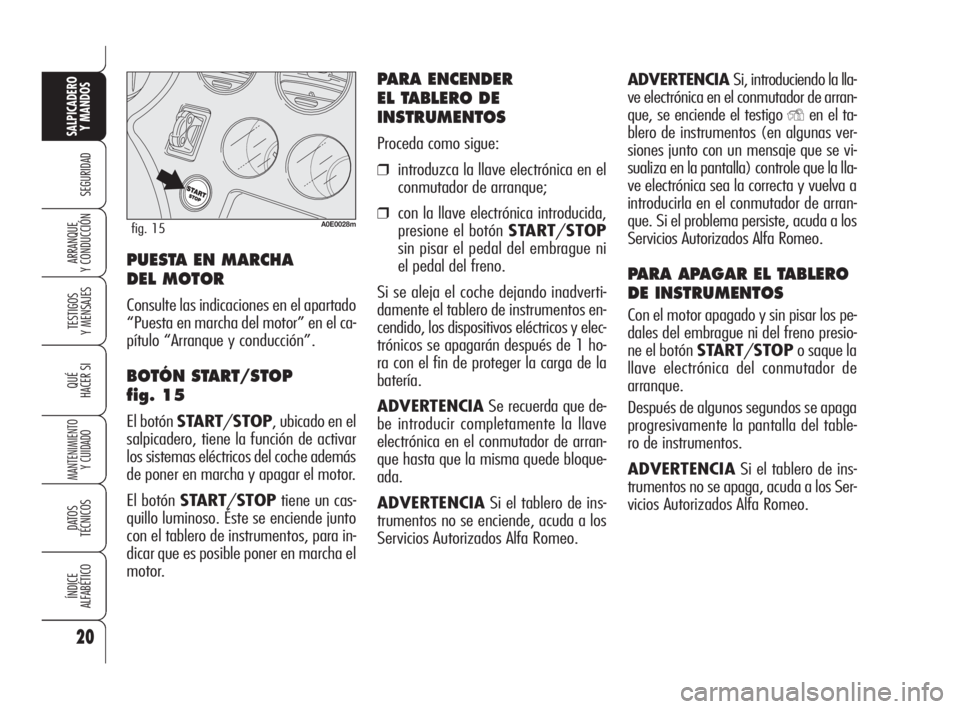

PUESTA EN MARCHA
DEL MOTOR
Consulte las indicaciones en el apartado
“Puesta en marcha del motor” en el ca-
pítulo “Arranque y conducción”.
BOTÓN START/STOP
fig. 15
El botón START/STOP, ubicado en el
salpicadero, tiene la función de activar
los sistemas eléctricos del coche además
de poner en marcha y apagar el motor.
El botón START/STOPtiene un cas-
quillo luminoso. Éste se enciende junto
con el tablero de instrumentos, para in-
dicar que es posible poner en marcha el
motor.
001-045 Alfa 159 E 4-06-2008 11:00 Pagina 20

36
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Regulación de la fecha (Fecha)
Esta función permite regular la fecha
(año - mes - día).
Para su regulación, proceda como
sigue:
❒pulse brevemente la tecla MENU:
en la pantalla parpadea el “año”;
❒pulse la tecla +o–para proceder
a su regulación;
❒pulse brevemente la tecla MENU:
en la pantalla parpadea el “mes”;
❒pulse la tecla +o–para proceder
a su regulación;
❒pulse brevemente la tecla MENU:
en la pantalla parpadea el “día”;
❒pulse la tecla +o–para proceder
a su regulación.ADVERTENCIACada vez que pulsa
la tecla +/–el valor aumenta o dis-
minuye de 1 unidad. Manteniendo
pulsada la tecla +/–aumenta o dis-
minuye rápidamente y en modo auto-
mático. Al acercarse al valor deseado,
pulse la tecla poco a poco.
❒pulse brevemente la tecla MENU
para volver a la página del menú o
púlsela prolongadamente para
regresar a la página estándar.
Repetición de las informaciones
audio (Rpt. Audio)
(donde esté prevista)
Esta función permite visualizar las
informaciones del equipo de radio en
la pantalla.
❒Radio: frecuencia o mensaje RDS
de la radioemisora seleccionada,
activación búsqueda automática o
AutoSTore;
❒CD audio, CD MP3: número de la
pieza musical seleccionada;
❒CD Changer: número del CD y
número de la pieza musical.Para activar y desactivar (ON/OFF)
la visualización de las informaciones,
proceda como sigue:
❒pulse brevemente la tecla MENU:
en la pantalla se visualiza ON, o
bien,OFF(en función de la selec-
ción anterior);
❒pulse la tecla +o–para seleccio-
narON, o bien, OFF;
❒pulse brevemente la tecla MENU
para volver a la página del menú o
púlsela prolongadamente para
regresar a la página estándar.
Según la fuente de audio selecciona-
da, en la pantalla se visualiza debajo
de la hora, un símbolo que indica la
fuente activada.
001-045 Alfa 159 E 4-06-2008 11:00 Pagina 36

67
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

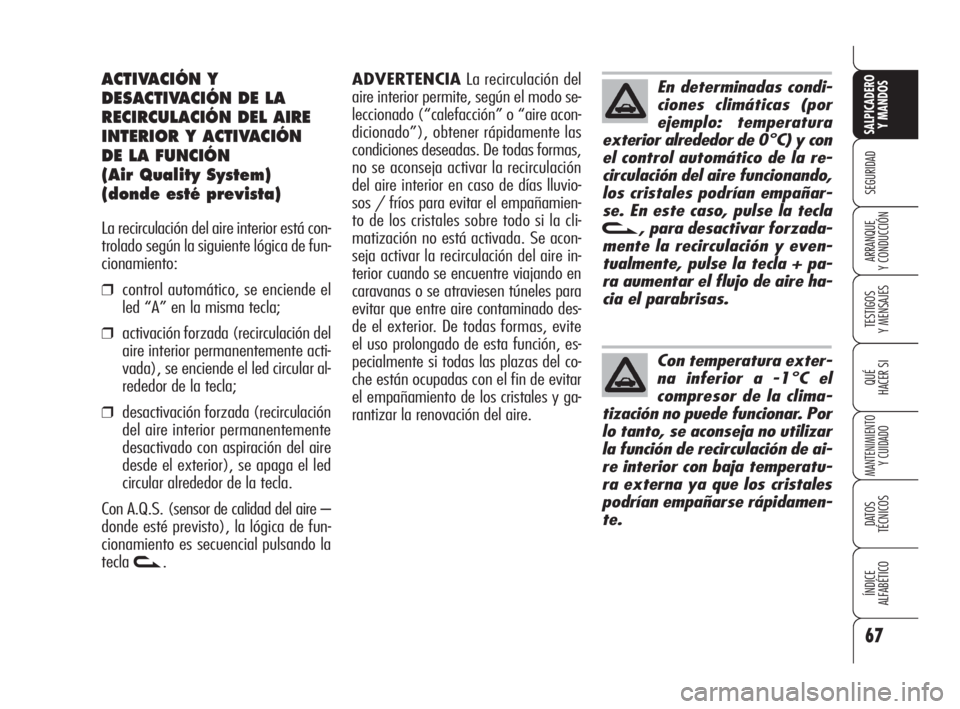

ACTIVACIÓN Y
DESACTIVACIÓN DE LA
RECIRCULACIÓN DEL AIRE
INTERIOR Y ACTIVACIÓN
DE LA FUNCIÓN
(Air Quality System)
(donde esté prevista)
La recirculación del aire interior está con-
trolado según la siguiente lógica de fun-
cionamiento:
❒control automático, se enciende el
led “A” en la misma tecla;
❒activación forzada (recirculación del
aire interior permanentemente acti-
vada), se enciende el led circular al-
rededor de la tecla;
❒desactivación forzada (recirculación
del aire interior permanentemente
desactivado con aspiración del aire
desde el exterior), se apaga el led
circular alrededor de la tecla.
Con A.Q.S. (sensor de calidad del aire –
donde esté previsto), la lógica de fun-
cionamiento es secuencial pulsando la
tecla
v.ADVERTENCIALa recirculación del
aire interior permite, según el modo se-
leccionado (“calefacción” o “aire acon-
dicionado”), obtener rápidamente las
condiciones deseadas. De todas formas,
no se aconseja activar la recirculación
del aire interior en caso de días lluvio-
sos / fríos para evitar el empañamien-
to de los cristales sobre todo si la cli-
matización no está activada. Se acon-
seja activar la recirculación del aire in-
terior cuando se encuentre viajando en
caravanas o se atraviesen túneles para
evitar que entre aire contaminado des-
de el exterior. De todas formas, evite
el uso prolongado de esta función, es-
pecialmente si todas las plazas del co-
che están ocupadas con el fin de evitar
el empañamiento de los cristales y ga-
rantizar la renovación del aire.
En determinadas condi-
ciones climáticas (por
ejemplo: temperatura
exterior alrededor de 0°C) y con
el control automático de la re-
circulación del aire funcionando,
los cristales podrían empañar-
se. En este caso, pulse la tecla
v, para desactivar forzada-
mente la recirculación y even-
tualmente, pulse la tecla + pa-
ra aumentar el flujo de aire ha-
cia el parabrisas.
Con temperatura exter-
na inferior a -1°C el
compresor de la clima-
tización no puede funcionar. Por
lo tanto, se aconseja no utilizar
la función de recirculación de ai-
re interior con baja temperatu-
ra externa ya que los cristales
podrían empañarse rápidamen-
te.
046-082 Alfa 159 E 4-06-2008 11:01 Pagina 67

68
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

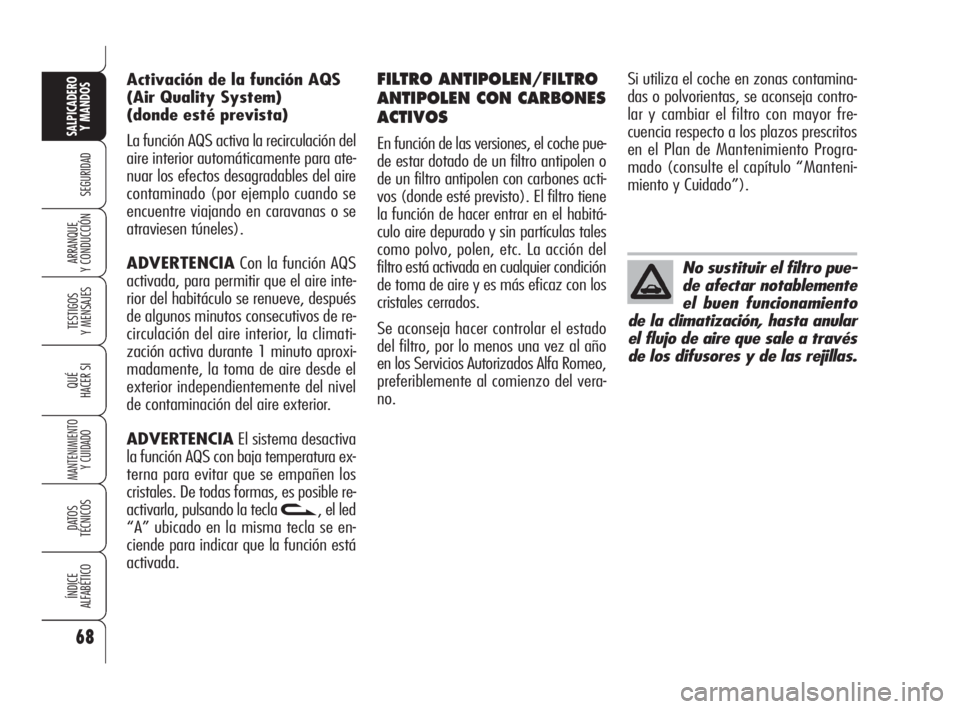

FILTRO ANTIPOLEN/FILTRO
ANTIPOLEN CON CARBONES
ACTIVOS
En función de las versiones, el coche pue-
de estar dotado de un filtro antipolen o
de un filtro antipolen con carbones acti-
vos (donde esté previsto). El filtro tiene
la función de hacer entrar en el habitá-
culo aire depurado y sin partículas tales
como polvo, polen, etc. La acción del
filtro está activada en cualquier condición
de toma de aire y es más eficaz con los
cristales cerrados.
Se aconseja hacer controlar el estado
del filtro, por lo menos una vez al año
en los Servicios Autorizados Alfa Romeo,
preferiblemente al comienzo del vera-
no. Activación de la función AQS
(Air Quality System)
(donde esté prevista)
La función AQS activa la recirculación del
aire interior automáticamente para ate-
nuar los efectos desagradables del aire
contaminado (por ejemplo cuando se
encuentre viajando en caravanas o se
atraviesen túneles).
ADVERTENCIACon la función AQS
activada, para permitir que el aire inte-
rior del habitáculo se renueve, después
de algunos minutos consecutivos de re-
circulación del aire interior, la climati-
zación activa durante 1 minuto aproxi-
madamente, la toma de aire desde el
exterior independientemente del nivel
de contaminación del aire exterior.
ADVERTENCIAEl sistema desactiva
la función AQS con baja temperatura ex-
terna para evitar que se empañen los
cristales. De todas formas, es posible re-
activarla, pulsando la tecla v, el led
“A” ubicado en la misma tecla se en-
ciende para indicar que la función está
activada.
No sustituir el filtro pue-
de afectar notablemente
el buen funcionamiento
de la climatización, hasta anular
el flujo de aire que sale a través
de los difusores y de las rejillas.
Si utiliza el coche en zonas contamina-
das o polvorientas, se aconseja contro-
lar y cambiar el filtro con mayor fre-
cuencia respecto a los plazos prescritos
en el Plan de Mantenimiento Progra-
mado (consulte el capítulo “Manteni-
miento y Cuidado”).
046-082 Alfa 159 E 4-06-2008 11:01 Pagina 68
